【学习笔记】数据链路层——随机访问介质访问控制(ALOHA、CSMA、CSMA/CD、CSMA/CA),截断二进制指数规避算法

文章目录

        • 小前言
  • 一. ALOHA协议
      • 纯ALOHA协议
      • 时隙ALOHA协议
      • ALOHA对比
  • CSMA协议
      • 定义与分类
      • ① 1-坚持CSMA
      • ② 非坚持CSMA
      • ③ p-坚持CSMA
      • 总结
  • CSMA/CD协议
      • 传播时延对载波监听的影响
      • 确定重传时机:截断二进制指数规避算法
      • 最小帧长问题
  • CSMA/CA协议
      • 工作原理
      • CSMA/CD 与 CSMA/CA的对比

PPT截自王道考研B站教程

小前言

为什么要有这ALOHA等几个协议?
因为随机介质访问控制,有随机发送、发送时占用全部带宽的特点。
而这一特点,可能会导致不协调,从而造成冲突
这个就是我们的协议要解决的问题。

一. ALOHA协议

ALOHA是夏威夷的打招呼方式

纯ALOHA协议

思想:不监听信道,不按时间槽发送,随机重发。想发就发。
在这里插入图片描述
这个T0就是时间槽,代表成功发送一个帧所需的时间。

冲突检测:发生冲突的情况,接收方会检测出差错,而后不发送确认。发送方在一段时间收不到确认就判断发生冲突。(感觉类似超时计时器)

冲突解决:超时后等一随机时间再重传。

容易发现,这个协议还是挺粗糙任性的,因此经过改进后,我们有下面的改进版ALOHA协议

时隙ALOHA协议

简单说一下改进的地方:相当于一个随机出去蹦迪的人,现在都是整点出去蹦迪。
改进目的:控制“想发就发”的随意性
在这里插入图片描述

ALOHA对比

纯ALOHA吞吐量和效率更低是可预见的:因为过于随意,很容易导致冲突。
在这里插入图片描述

CSMA协议

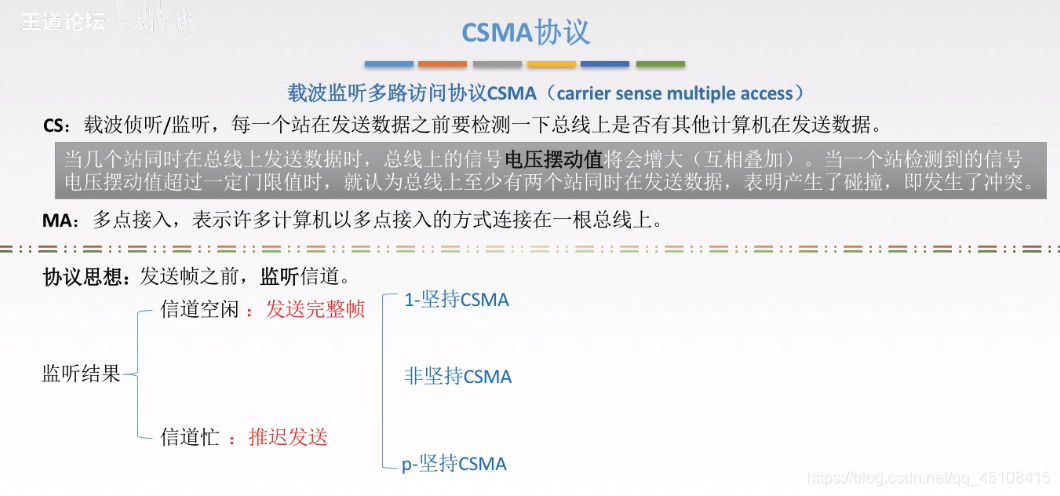

定义与分类

  • 图中灰底字可以不看,这就是CS的检测原理。
  • MA:形成一个总线型结构
    在这里插入图片描述

① 1-坚持CSMA

  • 坚持:在CSMA的监听基础上,加上对信道忙后的坚持继续监听
  • 缺点:如果多个站点都在坚持监听,那么空闲后将会导致多个站点同时马上传输,由此导致冲突
    在这里插入图片描述

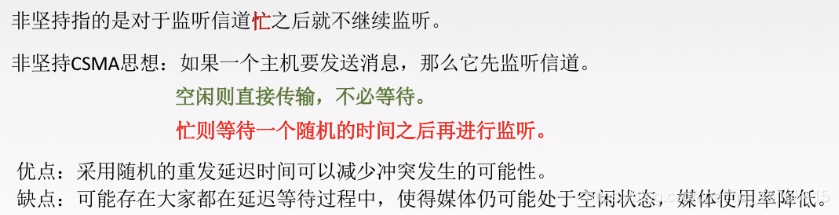

② 非坚持CSMA

  • 非坚持:与上文的坚持相反。
  • 由其特点,将不会出现①的必定冲突情况,但是这也导致了媒体(信道)空闲状态的可能,降低了媒体利用率。
    在这里插入图片描述

③ p-坚持CSMA

  • p是一个概率。
  • 注意:这里PPT可能错了,信道忙的情况应该是和①一样继续等待
  • 结合了①、②的优点。
    在这里插入图片描述

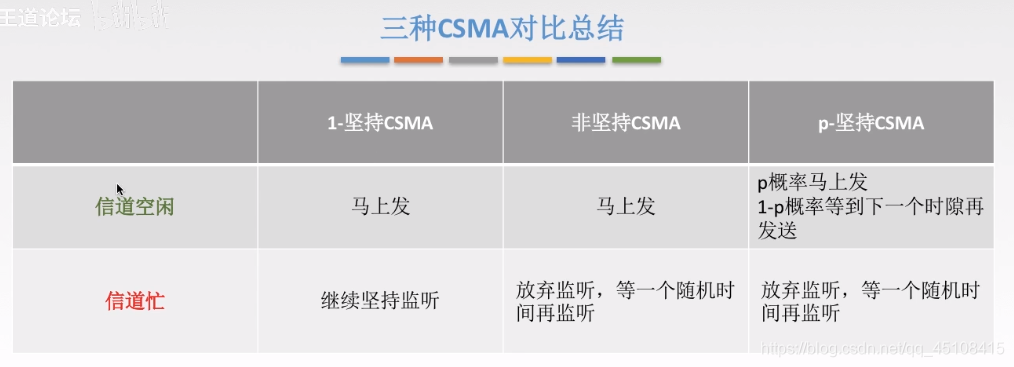

总结

  • 实际上,这三种协议还有弊端:发生冲突后还是会坚持把数据帧发完,造成浪费。
    在这里插入图片描述
    可以参考一个例子:到奶茶店买奶茶
    在这里插入图片描述
    (当然,这里第三个人可能要改成:到我按概率买,没到我就排队等)

CSMA/CD协议

  • 这里的内容很重要。
  • 总线型 && 半双工
  • 加入CD:碰撞的时候,咱就停止发送帧,防止浪费!
  • 还会冲突原因:物理原因,实际上的发送还是需要时间的,而非一发就到了。
    (可见接下来的内容讲解)
    在这里插入图片描述

传播时延对载波监听的影响

  • 看成A传河水,B传沙子。碰撞后变成混水,继续发送(出错数据)
  • 为啥碰撞:传播时延,导致A发送后,B检测还是信道空闲,因此B也发送。
  • 最迟2τ可以知道是否碰撞。
    在这里插入图片描述

确定重传时机:截断二进制指数规避算法

定义
在这里插入图片描述
例子1
在这里插入图片描述
算法优点
在这里插入图片描述
例子2
在这里插入图片描述

  • 见定义2,k = min[11,10] = 10.
  • 见定义3,集合{0,1,…,2^10 - 1},即0 ~ 1023

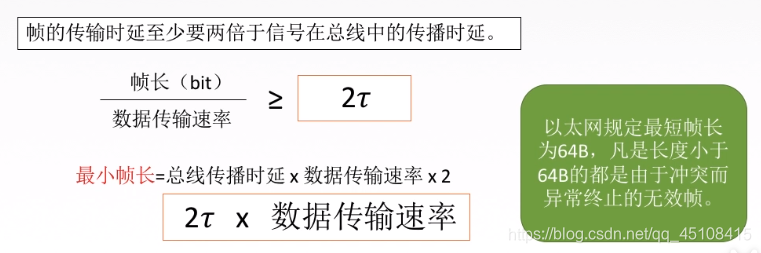

最小帧长问题

问题来源:
CSMA/CD是建立在帧碰撞后及时停止发送,达到不浪费的效果。但有这种情况:由于帧太短了,还没停止发送,就发完了。

为了避免这种情况,有这一要求:
在这里插入图片描述

CSMA/CA协议

  • 与CD不同,CA旨在避免碰撞
    在这里插入图片描述

工作原理

  • RTS,CTS(可以没有)
  • 预约信道
  • 概况来说,就是依靠RTS,CTS及预约信道,达到发送时其他站点不能发送的效果,来避免冲突。
    在这里插入图片描述

CSMA/CD 与 CSMA/CA的对比

  • 重传:CD是16次,CA此处不延展学习
  • CD不用于无线:做不到全面检测碰撞
    在这里插入图片描述
