【学习笔记】局域网基本概念和体系结构,以太网、无线局域网与PPP协议、HDLC协议

文章目录

  • 一. 局域网:特点与要素
      • ① 拓扑结构
      • ② 传输介质
      • ③ 介质访问控制方法
      • ④ 局域网的分类
      • ⑤ IEEE 802标准
      • ⑥ MAC子层和LLC子层
  • 二. 以太网
      • ① 概述
      • ② 提供无连接、不可靠的服务
      • ③ 传输介质与拓扑结构的发展
      • ④ 10BAST-T以太网
      • ⑤ 适配器与MAC地址
      • ⑥ 以太网MAC帧
      • ⑦ 高速以太网
  • 三. 无线局域网
      • ① 802.11的MAC帧头格式
      • ② 无线局域网的分类
  • 四. PPP协议 && HDLC协议
      • ① 广域网
      • ② PPP协议
      • ③ HDLC协议
      • ④ PPP与HDLC对比

PPT截自王道考研B站教程

一. 局域网:特点与要素

  • 广播信道
  • 各站平等,共享信道
  • 主要要素:网络拓扑、传输介质与信道访问控制方法
    在这里插入图片描述

① 拓扑结构

  • 结论:总线型比较好,只有总线型没有单点故障问题。一般总线型也用得比较多。
  • 星型好构建(拓充等)

在这里插入图片描述

② 传输介质

在这里插入图片描述

③ 介质访问控制方法

  • 用于什么拓扑结构的局域网要记住。
    在这里插入图片描述

④ 局域网的分类

  • 令牌环网已经不太用了
  • FDDI网比较贵,因为用的F(fiber) 光纤
  • 只有ATM网是固定53字节的,其他都不固定
  • 物理拓扑 && 逻辑拓扑可能不同,要记下各自的类型。
  • WIFI是WLAN的一种应用,更小,介质为空气。
    在这里插入图片描述

⑤ IEEE 802标准

定义
在这里插入图片描述
重点:

  • 802.3、802.5、802.8、802.11
    在这里插入图片描述

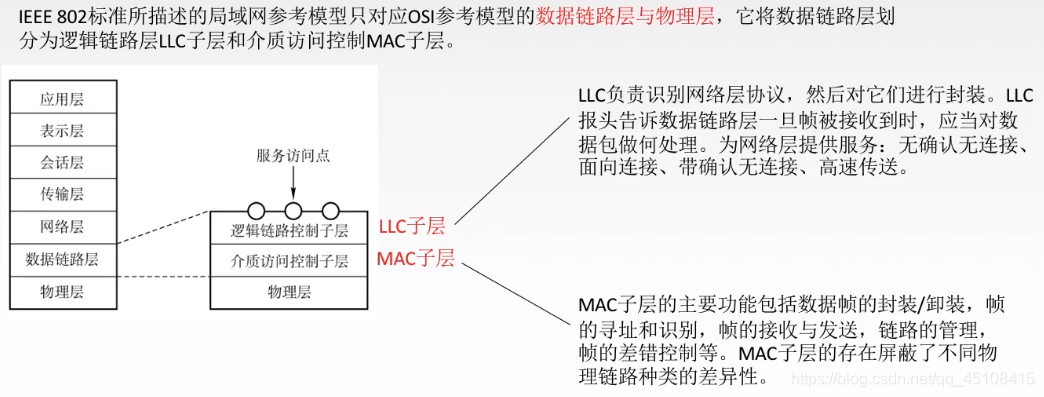

⑥ MAC子层和LLC子层

  • 把数据链路层分成两层:LLC && MAC
  • LLC靠近网络层,为网络层服务。 (Logical Link Control)
  • MAC靠近物理层,为物理层服务。(Media Access Control)
    在这里插入图片描述

二. 以太网

① 概述

  • CSMA/CD
  • 统治性地位
    在这里插入图片描述

② 提供无连接、不可靠的服务

同样是接收方接收的一定正确,无差错接收会把错了的数据扔掉,而可靠传输则一定不会有错数据。
在这里插入图片描述

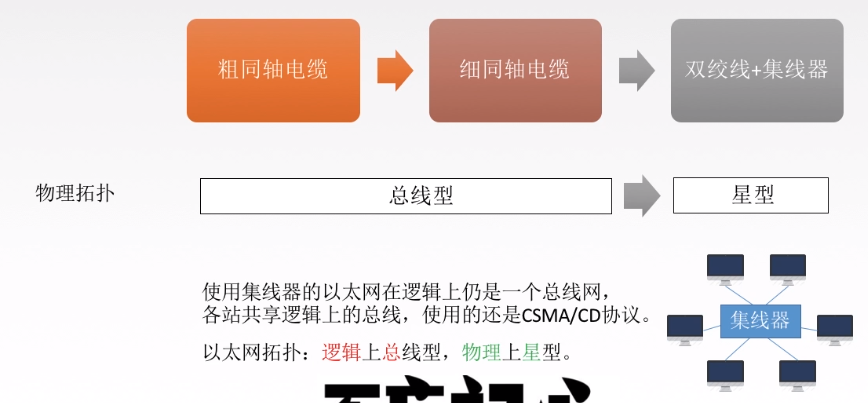

③ 传输介质与拓扑结构的发展

  • 注意:逻辑总线型,物理星型。
    在这里插入图片描述

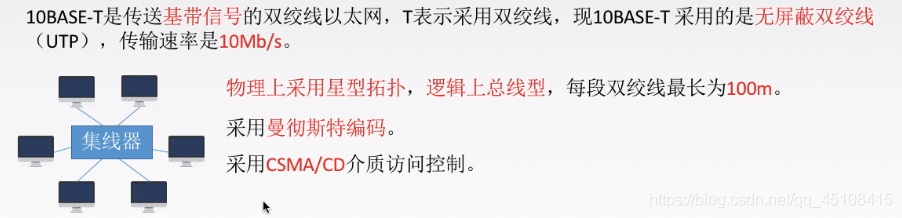

④ 10BAST-T以太网

  • 10代表10Mb/s
    在这里插入图片描述

⑤ 适配器与MAC地址

  • 每个适配器都有唯一的MAC地址,就像人的指纹一样。
  • 定义见图最下部分。
  • MAC地址可以理解为标识符,是硬件的地址。
    在这里插入图片描述

⑥ 以太网MAC帧

  • 前导码不属于MAC帧。1010用于同步,11表示开始。
  • 加头:目的地址,源地址,类型。
  • 加尾:FCS(CRC检验的帧检验序列)
  • 46 ~ 1500:46是由最小帧长得来的:64 - 6 - 6 - 2 - 4 = 46B
  • 只有帧开始,没有帧结束原因:用的曼彻斯特编码
    在这里插入图片描述
    在这里插入图片描述

⑦ 高速以太网

在这里插入图片描述

三. 无线局域网

  • IEEE 802.11是无线局域网通用的标准。

① 802.11的MAC帧头格式

定义
在这里插入图片描述
结合个例子来理解:

  • A,B两站点,A发送数据给B
  • 有AP1,AP2两个基站。A属于AP1,B属于AP2
  • 那么发送流程为:A发送到AP1,AP1发送到AP2,AP2发送到B
  • 对应的RA,TA,DA,SA见下图
    在这里插入图片描述

上述MAC帧头为802.11的一种,现在来展示一下所有的类型

  • BSSID:基站的MAC地址
  • 可能会考察:选择xx情况时MAC帧头的类型

在这里插入图片描述

② 无线局域网的分类

  • 有固定基础设施无线局域网
  • 无固定基础设施无限局域网的自组织网络

有固定基础设施无线局域网

  • 漫游:发送数据到另一个服务集的站点
  • 分配系统DS:有线和无线结合,发送数据到另一个服务集的站点
  • WIFI名就是服务集标识符
    在这里插入图片描述
    无固定基础设施无限局域网的自组织网络
  • 只有主机构成网络
  • 不是重点
  • 在这里插入图片描述

四. PPP协议 && HDLC协议

① 广域网

  • 局域网更注重数据传输,广域网更注重资源共享(当然传输速度也很快)
  • 使用分组交换技术
    在这里插入图片描述

② PPP协议

Point-to-Point Protocol

  • 特点
    在这里插入图片描述

  • 满足要求
    透明传输:异步字节,同步比特
    不需要满足多点线路
    面向字节
    在这里插入图片描述

  • 三个组成部分
    在这里插入图片描述

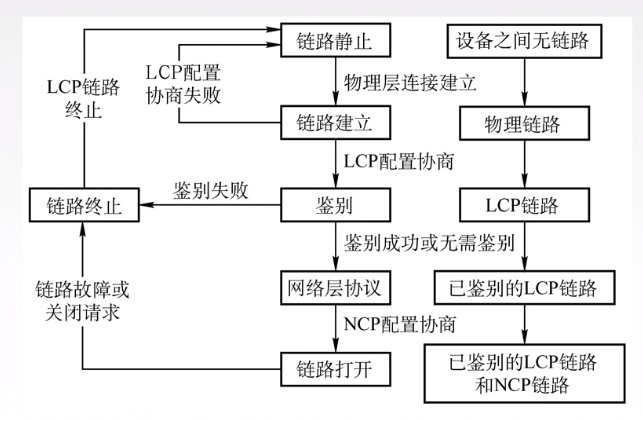

  • 状态图
    物理 - LCP - NCP
    在这里插入图片描述

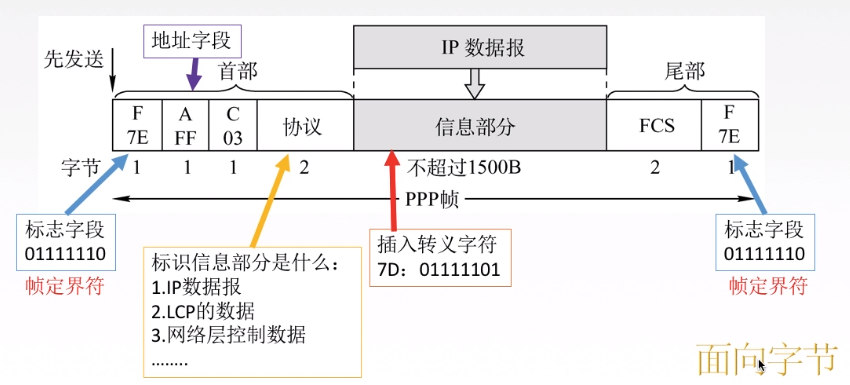

  • 帧格式
    在这里插入图片描述

③ HDLC协议

  • 特点
    面向比特
    全双工
    可靠性高
    在这里插入图片描述
  • HDLC的站
    正常相应方式:从站发送信息,要经过主站同意
    异步平衡方式:每一站都可以对别站传输,平等而混乱
    异步响应方式:从站可以直接发送信息。
    在这里插入图片描述

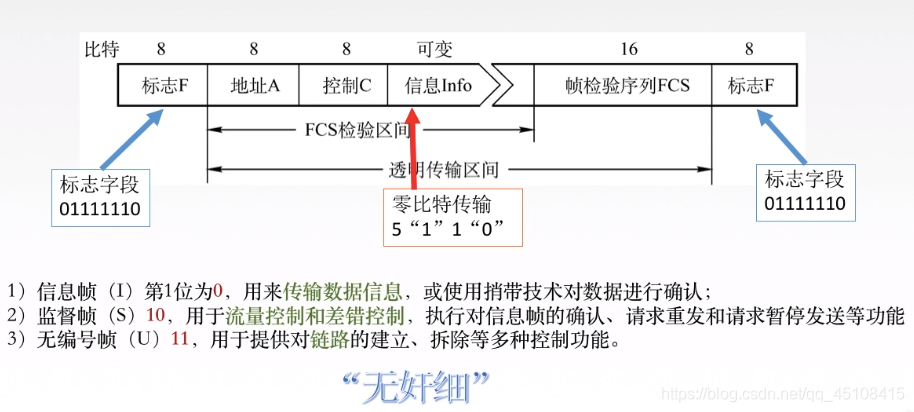

  • 帧格式
    和PPP帧有一样的标志字段
    在这里插入图片描述

④ PPP与HDLC对比

在这里插入图片描述
