【学习笔记】网络层——无分类编址CIDR、ARP协议、DHCP协议和ICMP协议

文章目录

  • 一. CIDR
      • ① 定义
      • ② 构成超网
      • ③ 最长前缀匹配
  • 二. ARP协议
      • ① 定义
      • ② 例题
  • 三. DHCP协议
      • ① 主机如何获取IP
      • ②DHCP协议
  • 四. ICMP协议
      • ① ICMP差错报告报文
          • 类型(5种)
          • 数据字段
          • 不发送的情况
      • ② ICMP询问报告报文
          • 类型
          • 应用

一. CIDR

① 定义

  • 在点分十进制后加个‘/’符号
  • 为了缓解IPv4地址不够用的情况
  • 最小、最大地址并不能给网络主机指派(特殊IP:本网 && 广播)

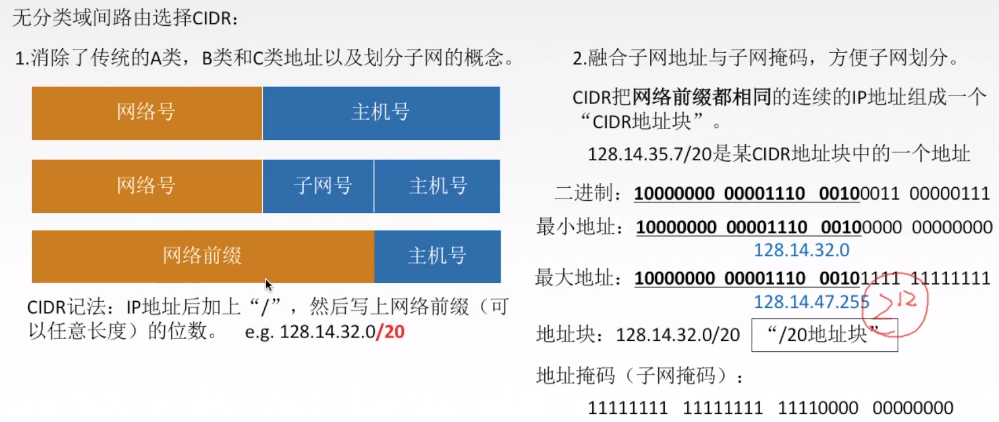

  • 地址块最小地址+网络前缀
    下图为最小地址128.14.32.0 加上网络前缀 /20
  • 地址掩码:1的个数为网络前缀长度
    在这里插入图片描述

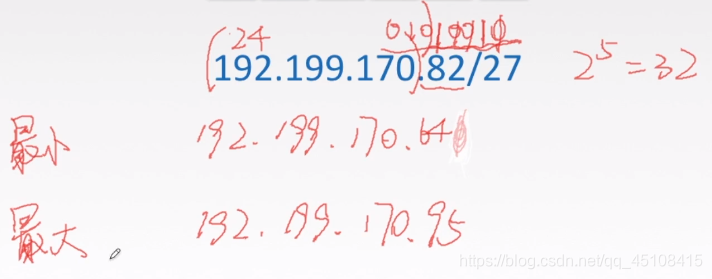

    例子:给定一个地址块,可用得到什么信息
  • 对于192.199.170.82/27这一地址块,可以得出:可用IP数、最大、最小地址
  • 可用IP数:由32-27 = 5可知为:252^525
  • 最大、最小:主机号部分为全1、全0即可。
    在这里插入图片描述

② 构成超网

定义:将多个子网聚合成一个较大子网,也叫路由聚合
方法:将网络前缀缩短

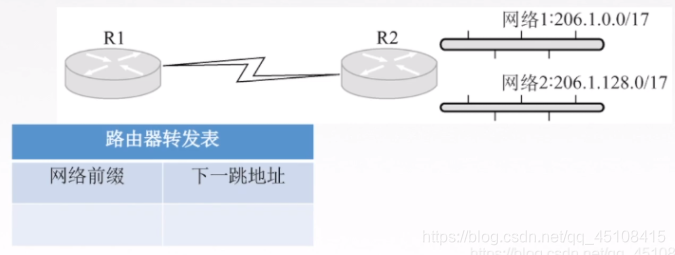

例子:像下图情况,对于R1路由器的转发表,到R2路由器需要写两行,对应网络1和网络2.
但是!如果R2有多个网络,那么就需要写很多行。于是我们可用构成超网的方法,用一行来解决R1->R2的转发表。
在这里插入图片描述
聚合网络1和网络2,先写出二进制形式:由于206.1是相同的,因此只需写出.0和.128的对比即可,可见只需要缩短最前一位即可。最终结果为:206.1.0.0/16
在这里插入图片描述

③ 最长前缀匹配

定义
在这里插入图片描述

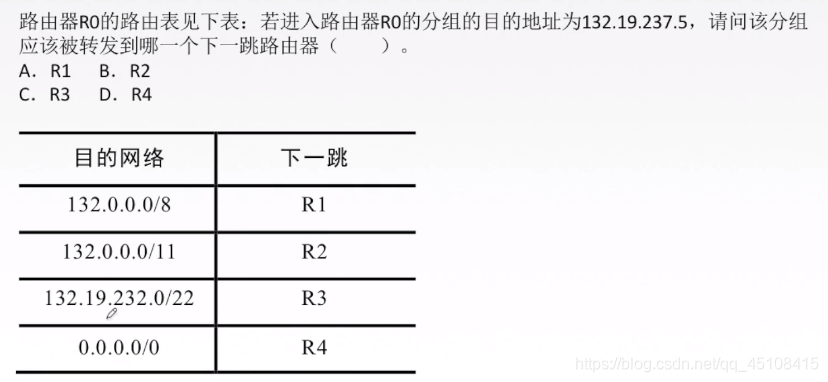

例题1:
在这里插入图片描述

  • 对于这道题,采取选择可用的最长前缀即可。
  • 对于ABCD,分别用其目的网络的前缀套用到132.19.237.5, 可以得出结果:
  • A可用;B可用;对于C的/22,得出132.19.236.0的结果,并不可用;于是选择B。

例题2
在这里插入图片描述

  • 首先审题:最大可分配地址,也就是去掉不可用的最大、最小地址。
  • 然后最大子网个数:由/24可知,定长子网划分的是第四个字节;又由子网掩码可知,第四个字节中前5个字属于子网,因此最大子网个数为25=322^5=3225=32
  • 因此,最大地址数为23=82^3=823=8,再减去两个不可用地址,得出最大可分配地址为8-2=6.
  • 结果为:32,6。选B

二. ARP协议

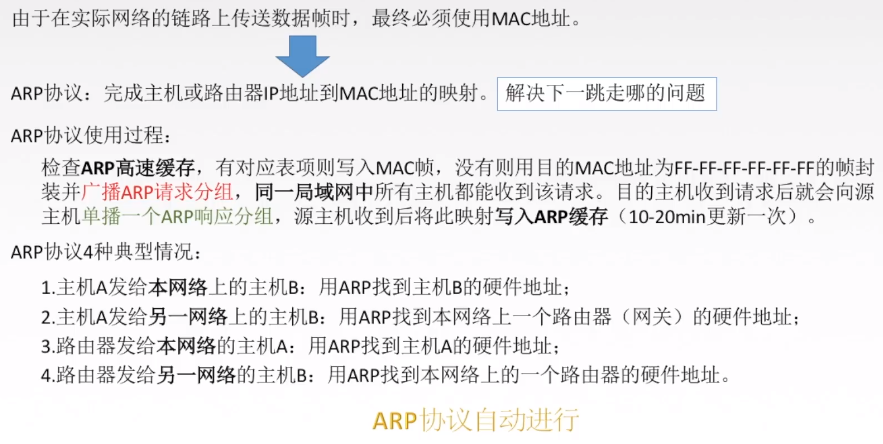

① 定义

  • 设计目的:解决下一跳走哪
  • 对于每一主机或路由器,都有一个ARP高速缓存,用于存储IP地址和MAC地址的映射
  • ARP缓存也有生存周期
  • ARP协议:首先找局域网内,找不到就查默认网关的MAC地址,再到下一跳的局域网找。
  • 协议自动进行
    在这里插入图片描述

② 例题

在这里插入图片描述

  • 主机 - 路由器1 - 路由器2 - 路由器3 - 路由器4 - 路由器5 - 主机B
  • 每个 - 都需要用一次,结果为6次。
    前5次都是在找下一个路由器的MAC地址,最后1次是找到主机B

三. DHCP协议

① 主机如何获取IP

静态配置:举个例子:学校机房的机子,可以固定每台机子的IP,方便排序。
动态配置:再举个例子:自己的电脑,连接到每一个新的网络(校园网、WIFI)都会获取一个新的动态IP。

②DHCP协议

  • 下图红字部分都是重点:应用层、客户端/服务器方式、广播、基于UDP
  • 地址重用:也就是重复利用地址
  • 3.的作用:告诉其他DHCP服务器,已经选好某个DHCP服务器了
    在这里插入图片描述

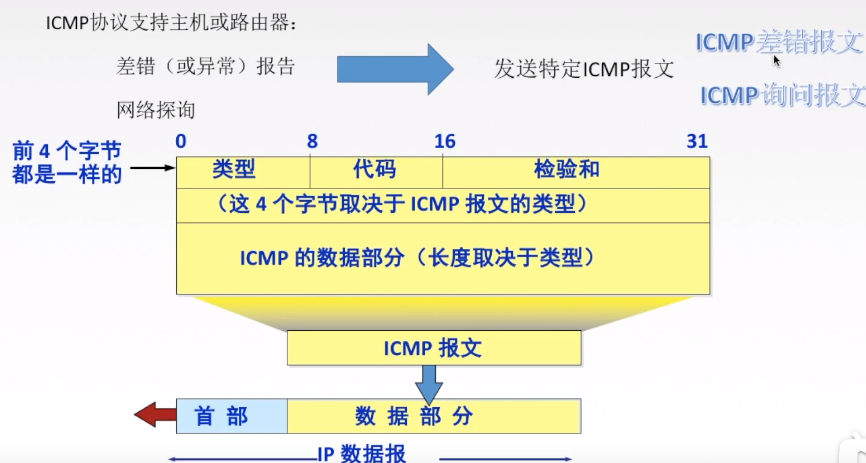

四. ICMP协议

在这里插入图片描述

① ICMP差错报告报文

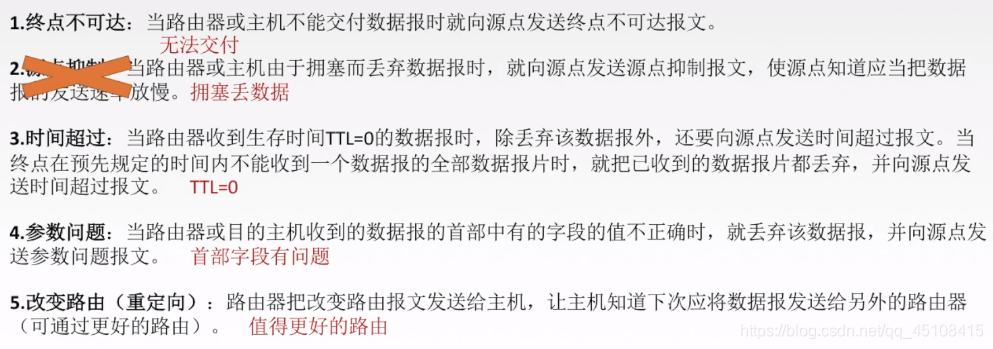

类型(5种)
  • 2.源点抑制,已经不怎么使用了。
    在这里插入图片描述
数据字段

在这里插入图片描述

不发送的情况

在这里插入图片描述

② ICMP询问报告报文

类型
  • 3.4.已经比较少使用了
    在这里插入图片描述
应用
  • Traceroute用到了TTL
    在这里插入图片描述
