【学习笔记】路由算法与路由协议:RIP协议与距离向量算法、OSPF协议与链路状态算法、BGP协议

文章目录

  • 一. 路由算法与路由协议概述
      • ① 路由算法的分类
      • ② 分层次的路由选择协议
  • 二. RIP协议和距离向量算法
      • ① RIP协议定义
      • ② RIP协议:交换对象、交换周期、交换内容
      • ③ 距离向量算法
          • 例题1
          • 例题2
      • ④ RIP协议的报文格式
      • ⑤ RIP协议:好消息传得快,坏消息传得慢
  • 三. OSPF协议与链路状态算法
      • ① OSPF协议
          • 定义
      • ② 链路状态路由算法
      • ③ OSPF的区域
      • ④ OSPF分组及其他特点
  • 四. BGP协议
      • ① 定义
      • ② 交换过程
      • ③ BGP协议报文格式
      • ④ BGP协议特点 && BGP-4的四种报文
      • ⑤ 三种路由协议比较

一. 路由算法与路由协议概述

  • 最佳路由:“最佳”只能是相对于某一种特定要求下得出的较为合理的选择(比如最快、最近等)

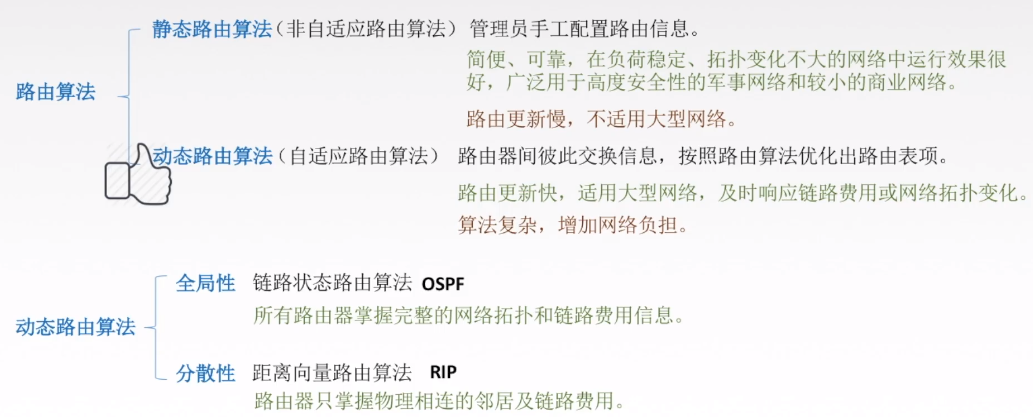

① 路由算法的分类

在这里插入图片描述

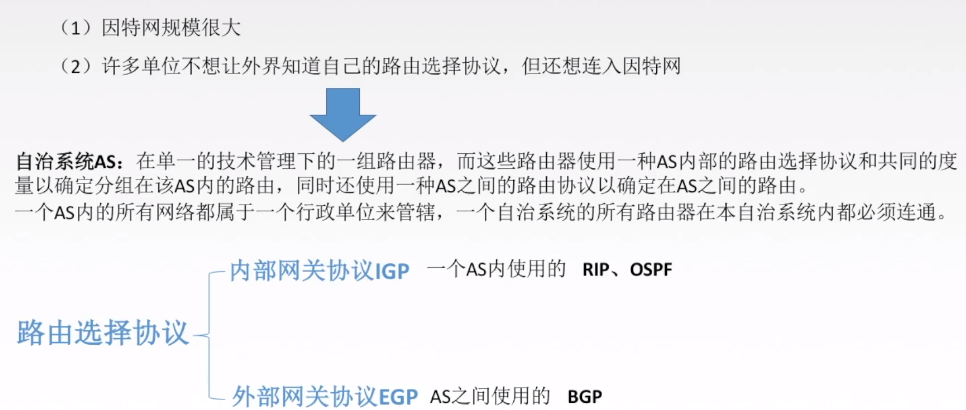

② 分层次的路由选择协议

  • 自治系统Autonomous System
    在这里插入图片描述
    例子
    在这里插入图片描述

二. RIP协议和距离向量算法

① RIP协议定义

  • 距离超过16的也写作16
  • 距离就是要经过的路由器个数,特例:在本网内写1
    在这里插入图片描述

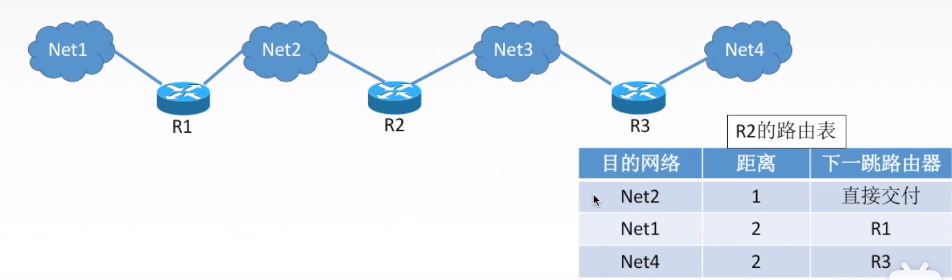

    例子
  • 在本身网络的情况,写”直接交付“或”-“
    在这里插入图片描述

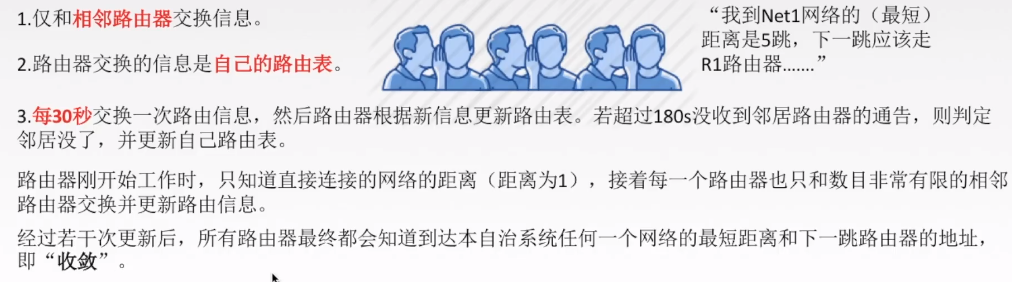

② RIP协议:交换对象、交换周期、交换内容

  • 收敛:所有路由器知道本AS下任一网络的最短距离和下一跳地址。
    在这里插入图片描述

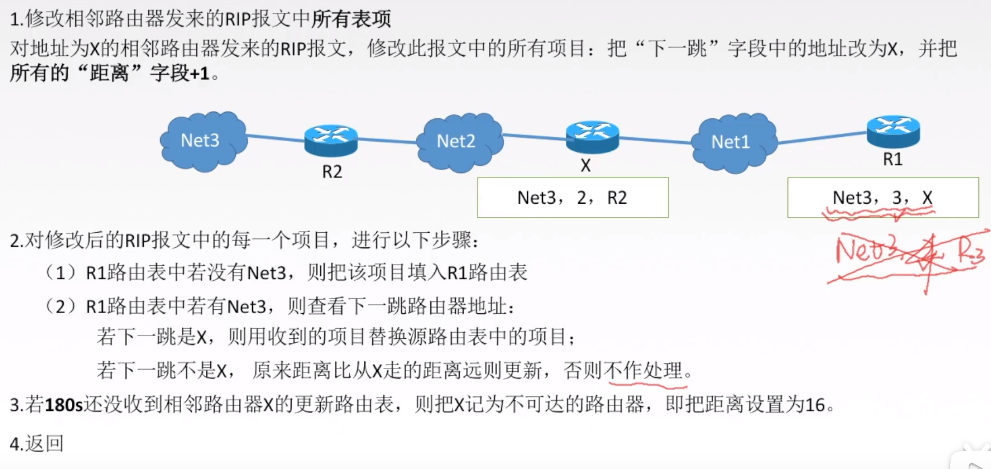

③ 距离向量算法

  • 下一跳是X的情况,直接替换,以最新为主。
  • 下一跳不是X的情况,以最近为主。
    在这里插入图片描述

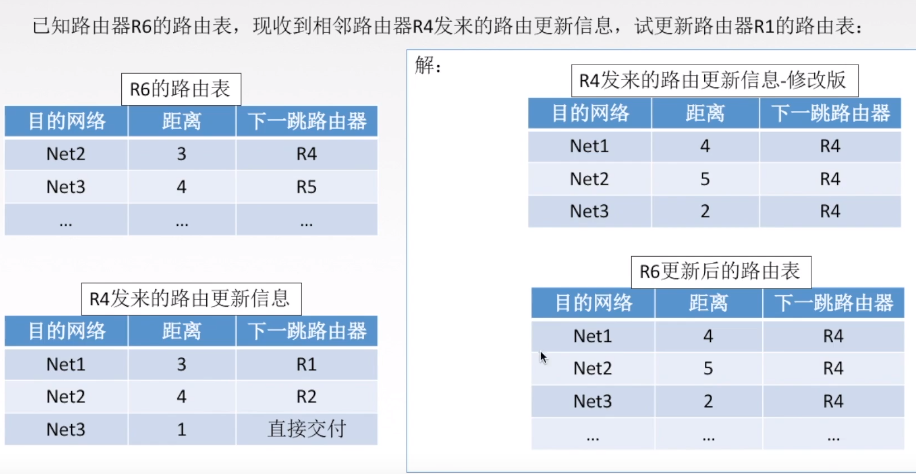

例题1
  • 先走算法的第一步:修改表项(见”解”部分上表格)
  • 然后对于修改后的表格,有:
    第一行目的网络Net1不存在,更新。
    第二行目的网络Net2存在R6路由表,且下一跳是R4,直接更新(最新为主)
    第三行目的网络Net3存在R6路由表,但下一跳不是R4,且距离更近,更新(最近为主)
    在这里插入图片描述

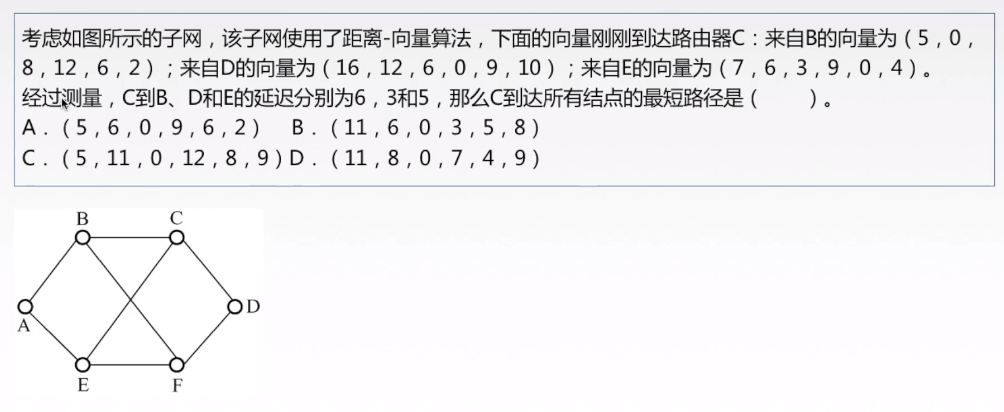

例题2

在这里插入图片描述

  • 向量:表示的就是对各个网络的距离(比如B的向量,第二个值为0,对应B到自身距离为0)
  • 延迟:就是对各个网络的距离

由此可以写出C的向量:
在这里插入图片描述
而后再对比这三个向量,除了第三个直接写0(本身)外,其他的取最小值
于是有(11,6,0,3,5,8),也就是B。

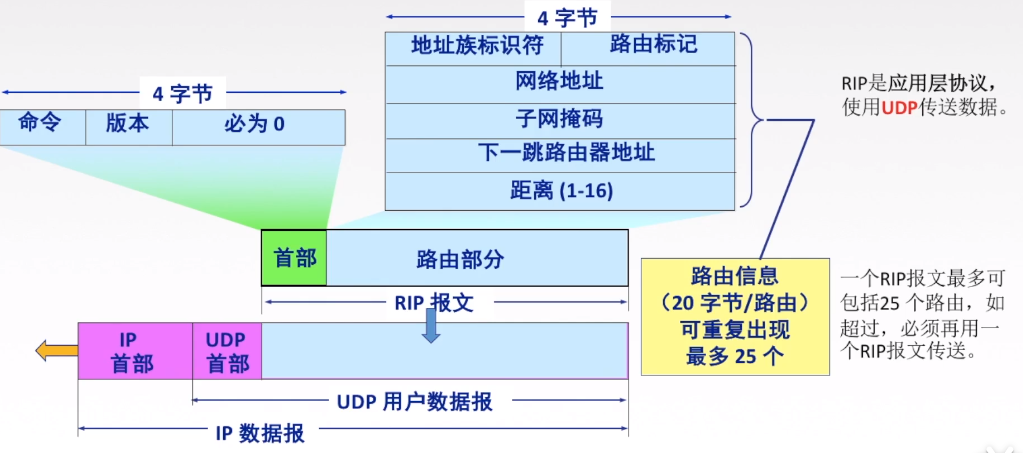

④ RIP协议的报文格式

  • 应用层协议,用UDP传数据
  • 一个最多25路由,超过则要再加RIP报文。
    在这里插入图片描述

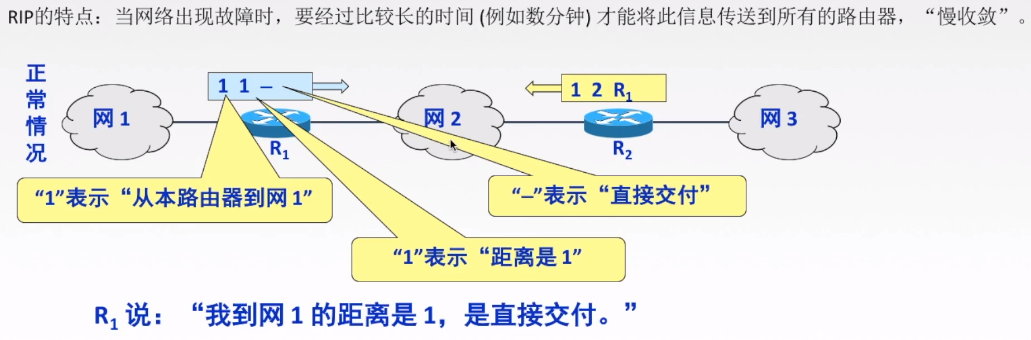

⑤ RIP协议:好消息传得快,坏消息传得慢

  • 出现故障时,会一直重复传递,直到距离都到16,才会停止(被动解决,不能直接发现故障
    在这里插入图片描述

三. OSPF协议与链路状态算法

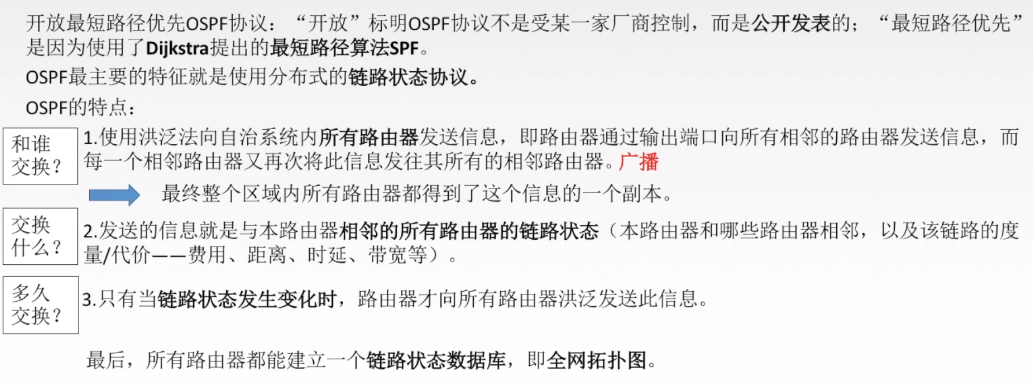

① OSPF协议

定义
  • 最主要特征:分布式的链路状态协议
  • AS内所有路由器交换
  • 交换与本路由器相邻的所有路由器的链路状态
  • 链路状态发生变化时才交换
    在这里插入图片描述

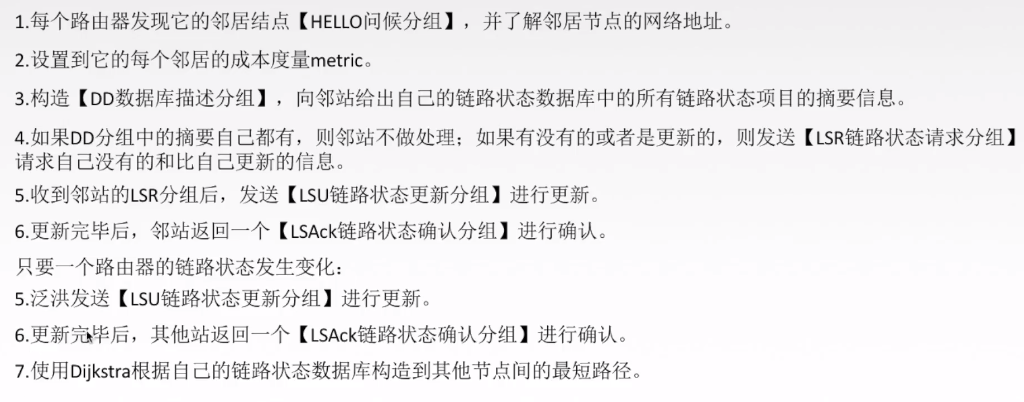

② 链路状态路由算法

  • 成本度量 metric
    在这里插入图片描述

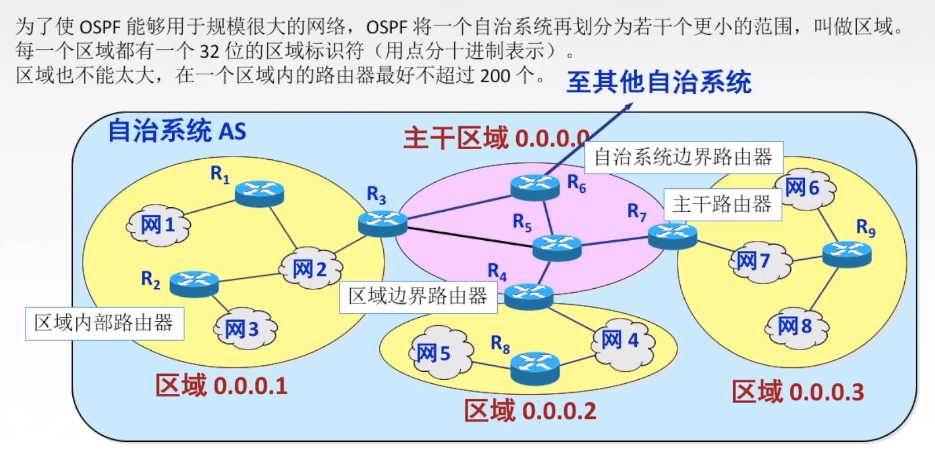

③ OSPF的区域

四个重要路由:

  • 自治系统边界路由器
  • 主干路由器
  • 区域边界路由器
  • 区域内部路由器
  • 可以身兼多职,比如R7既是主干路由器,又是区域边界路由器。
    在这里插入图片描述

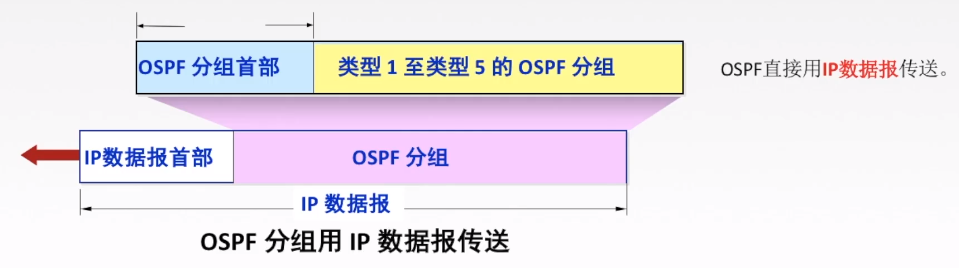

④ OSPF分组及其他特点

  • 直接用IP数据报传送
    在这里插入图片描述
    其他特点
    在这里插入图片描述

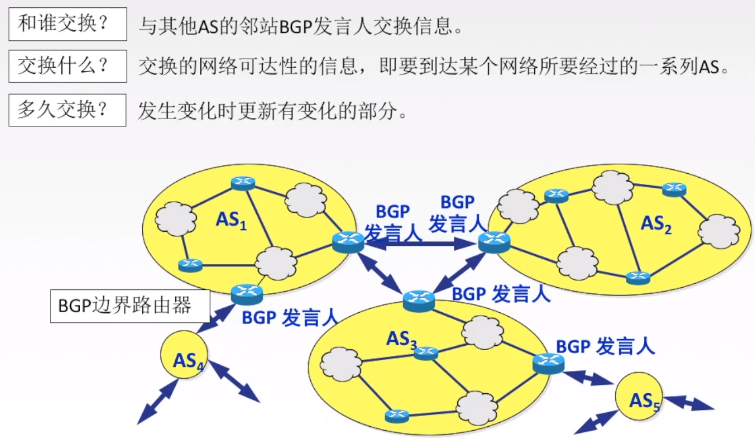

四. BGP协议

① 定义

  • 交换对象:其他AS的邻站BGP发言人
  • 交换信息:网络可达性的信息(到达某个网络要经过的一系列AS)
  • 交换周期:发生变化时更新有变化的部分。
    在这里插入图片描述
    在这里插入图片描述

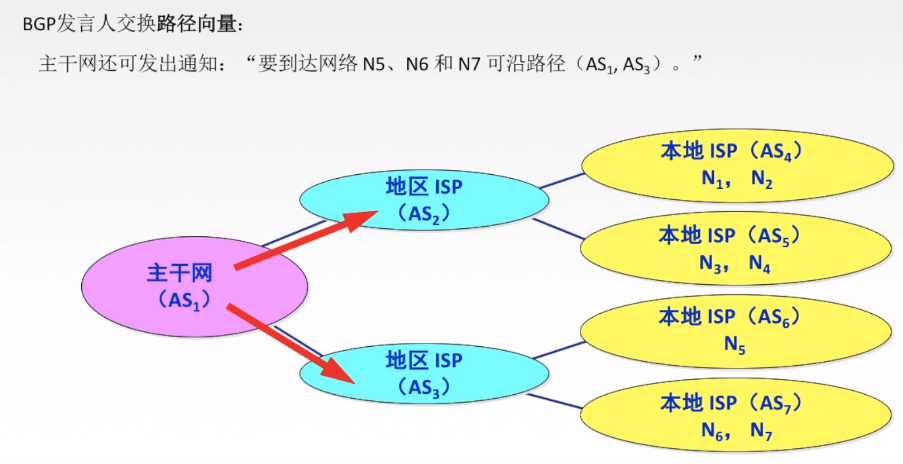

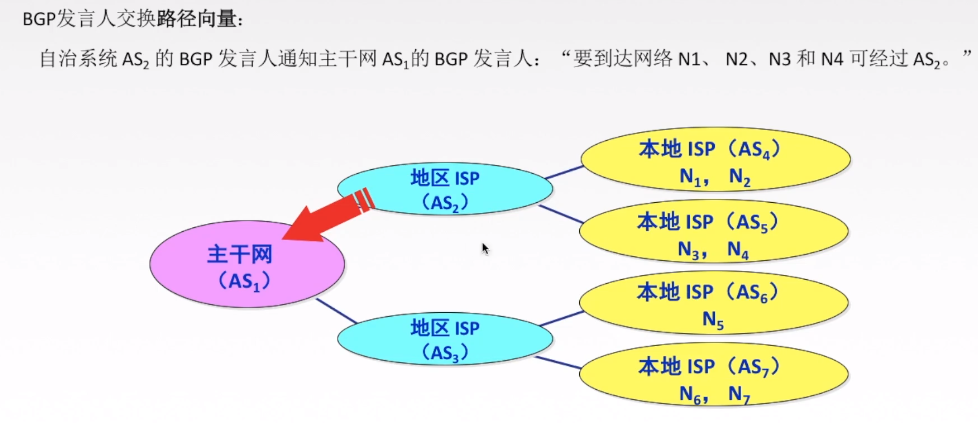

② 交换过程

在这里插入图片描述
在这里插入图片描述

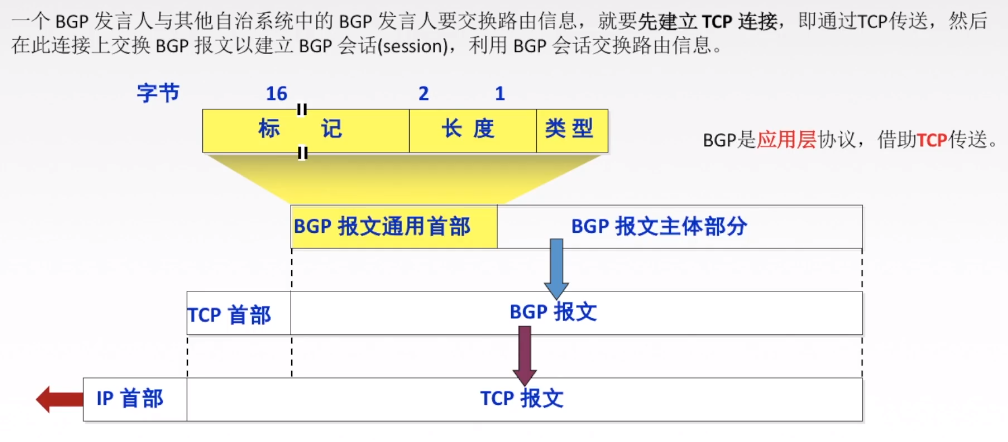

③ BGP协议报文格式

  • 应用层协议,TCP传送
    在这里插入图片描述

④ BGP协议特点 && BGP-4的四种报文

特点
在这里插入图片描述
四种报文
在这里插入图片描述

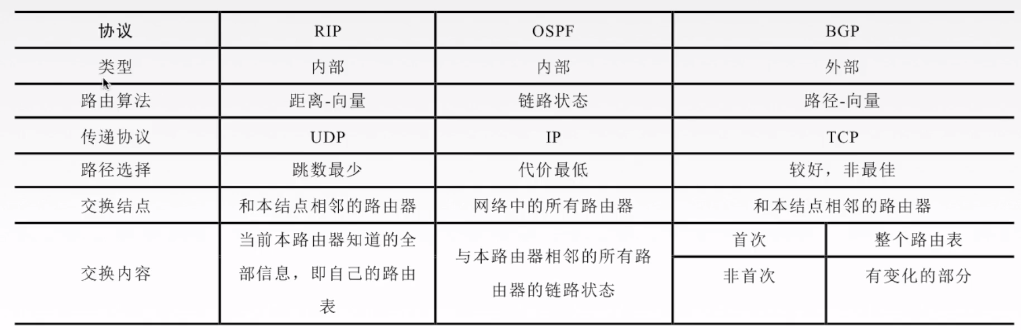

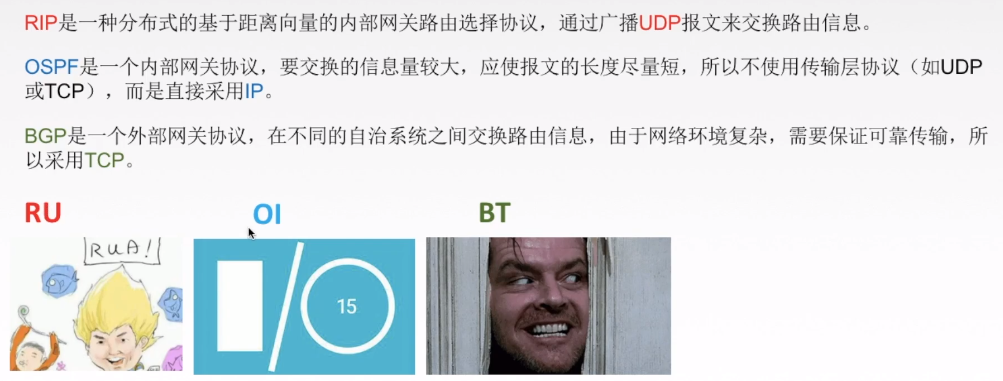

⑤ 三种路由协议比较

  • RIP UDP
  • OSPF IP
  • BGP TCP
    在这里插入图片描述
    在这里插入图片描述
