PPT截自B站王道考研教程

本文内容导图

一. 冲突域与广播域

可以先只是简单看看定义，然后看完二、三后再回来看对比图和例子。

① 定义与对比图

② 例子

• 链路层设备：一个端口就是一个冲突域
• 冲突域：以太网交换机的三个端口 + 一个集线器 => 4个冲突域
• 广播域：由于图中没有路由器，因此整体算是1个广播域

二. 物理层扩展以太网

• 方法一：光纤
• 方法二：主干集线器
• 缺点：导致冲突率变高


三. 链路层扩展以太网

① 网桥

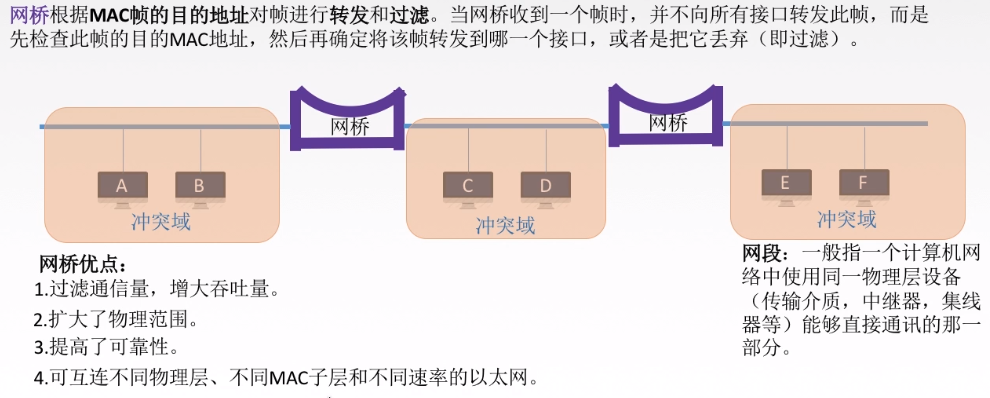

定义

• 有脑子，会检查来进行转发 or 丢弃


透明网桥

自学习：网桥构造空转发表，在传输过程逐步丰满转发表的过程。

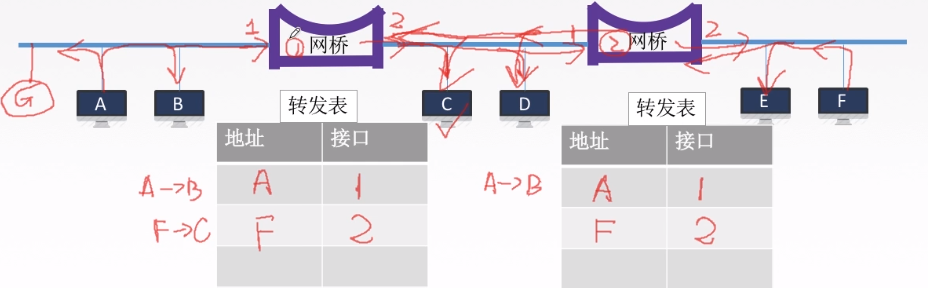

例子：首先见上图转发表，此时为空。

• 来一次A -> B的传输后，转发表会增添如下内容。
  流程说明：A传输到网桥1，网桥1对源地址A进行查找，发现表中没有，又由于A是从接口1传输到网桥1的，因此网桥1的转发表添加 A 1 数据。
  同理，A传输到网桥2后，添加A 1数据。

• 再来一次F -> C的传输，原理同A->B。
  不过本次方向相反，接口都是2。

• 最后来一次B->A，这次与前两次不同。
  首先对于源地址B，网桥1发现无记录，因此先加入B 1 数据。
  接着由于目的地址A在表中有记录，而且与B的接口相同，都是1，因此网桥判断A，B在同一端，不需要再从接口2传播到另一端，因此本次操作只添加了B 1数据。


源路由网桥

定义

• 最佳路由可以是路由最少的，也可以是时间最短的，看使用者选择。

  举个例子帮助理解：

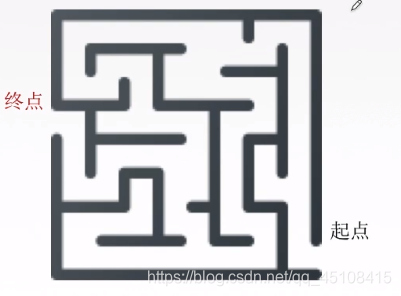

  对于这一迷宫，起点可以用很多种方式到达终点（广播方式）

  此处选择两种方法

  而后终点会返回一个响应帧，用于告诉起点有几种方案，便于选择最优选择（最佳路由）

可能几分钟就会删除一次转发表，重新学习更新。

② 以太网交换机

• 优点：独占传输媒体带宽

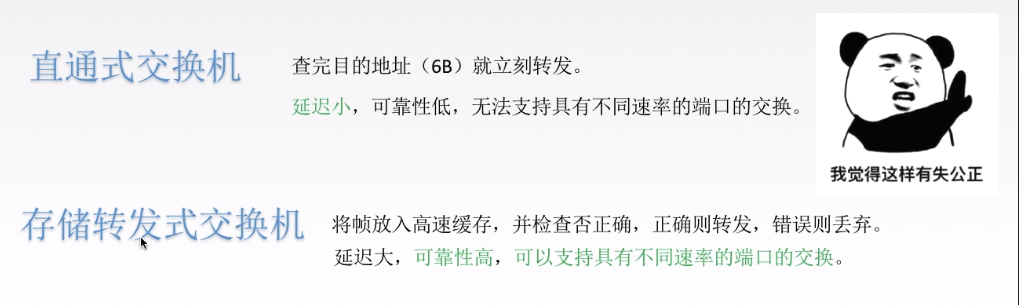

• 两种交换方式
  实际用存储转发式交换机比较多，因为优点多。
