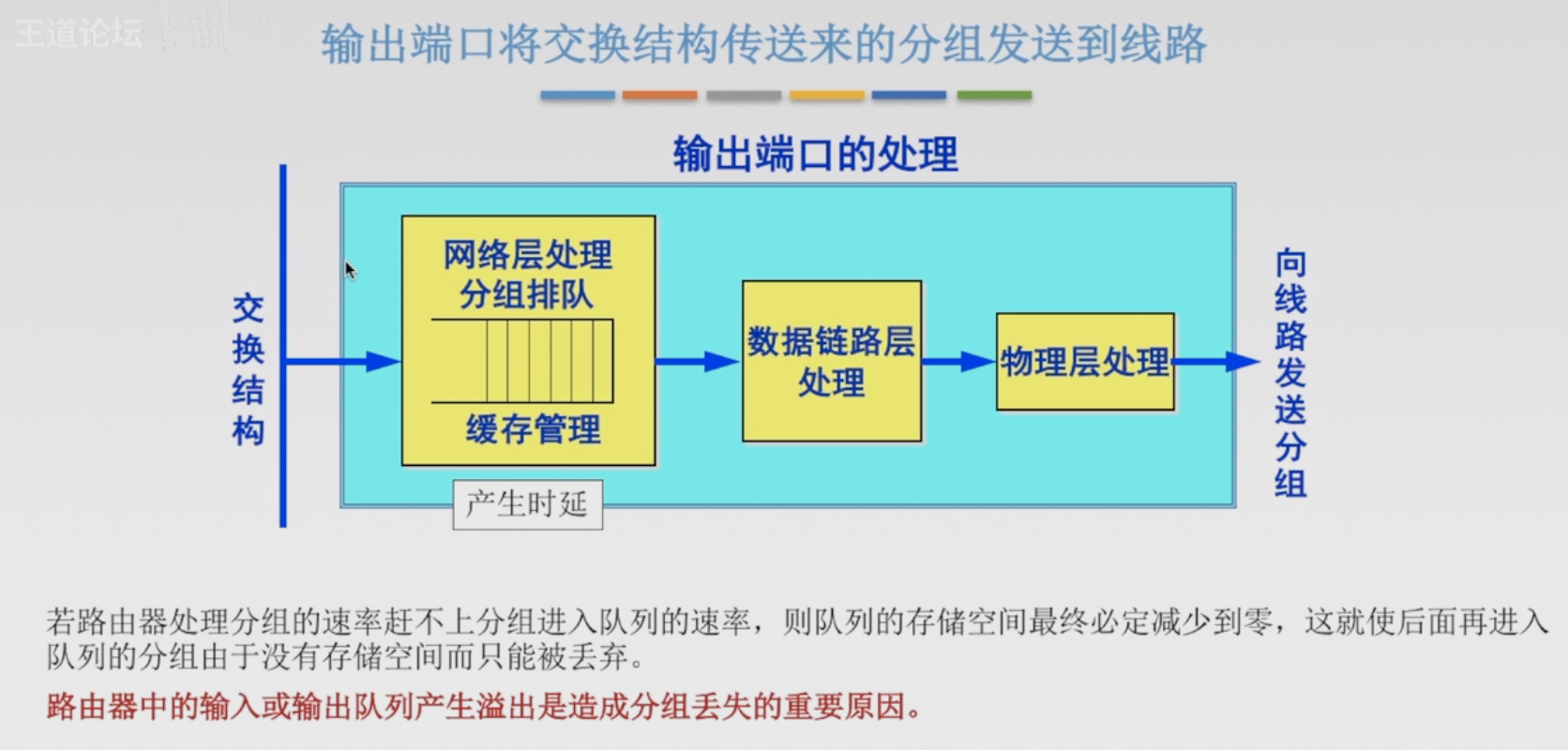

一. 网络层设备

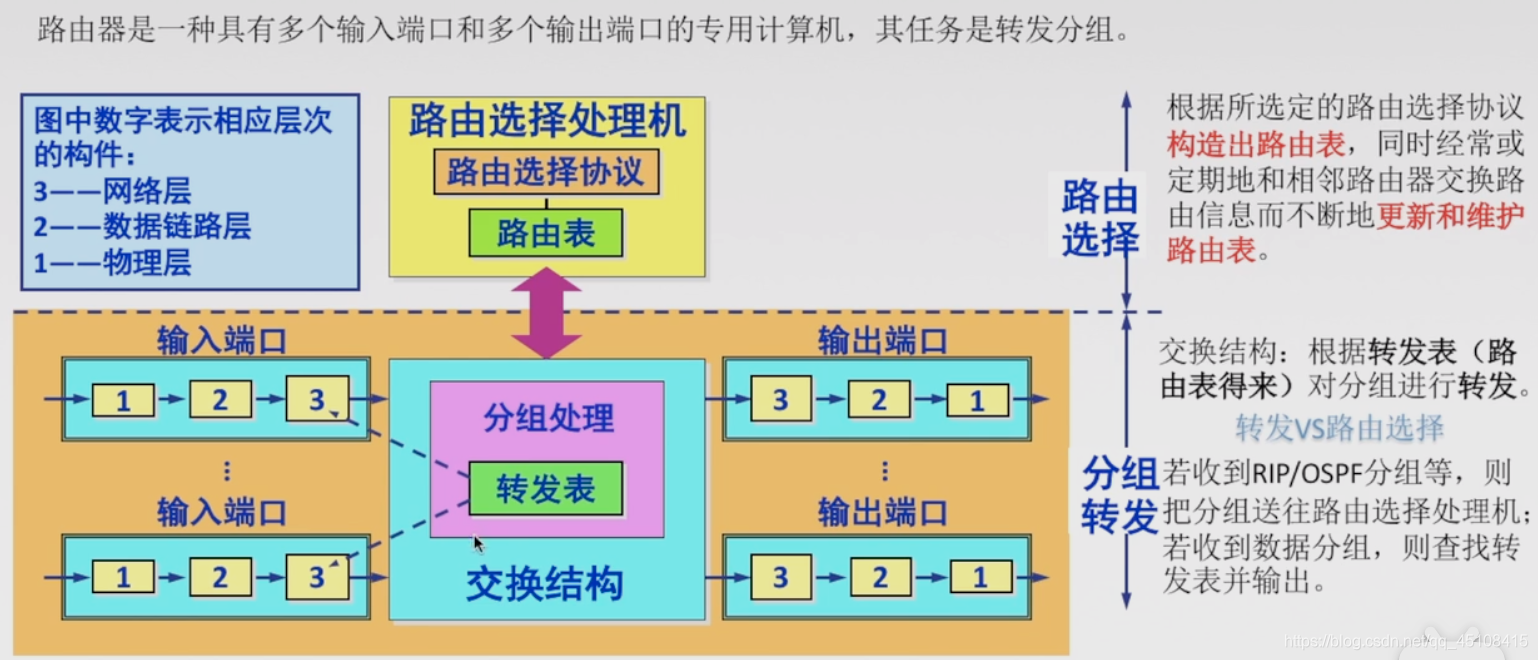

• 多个输入，多个输出，任务是转发分组。

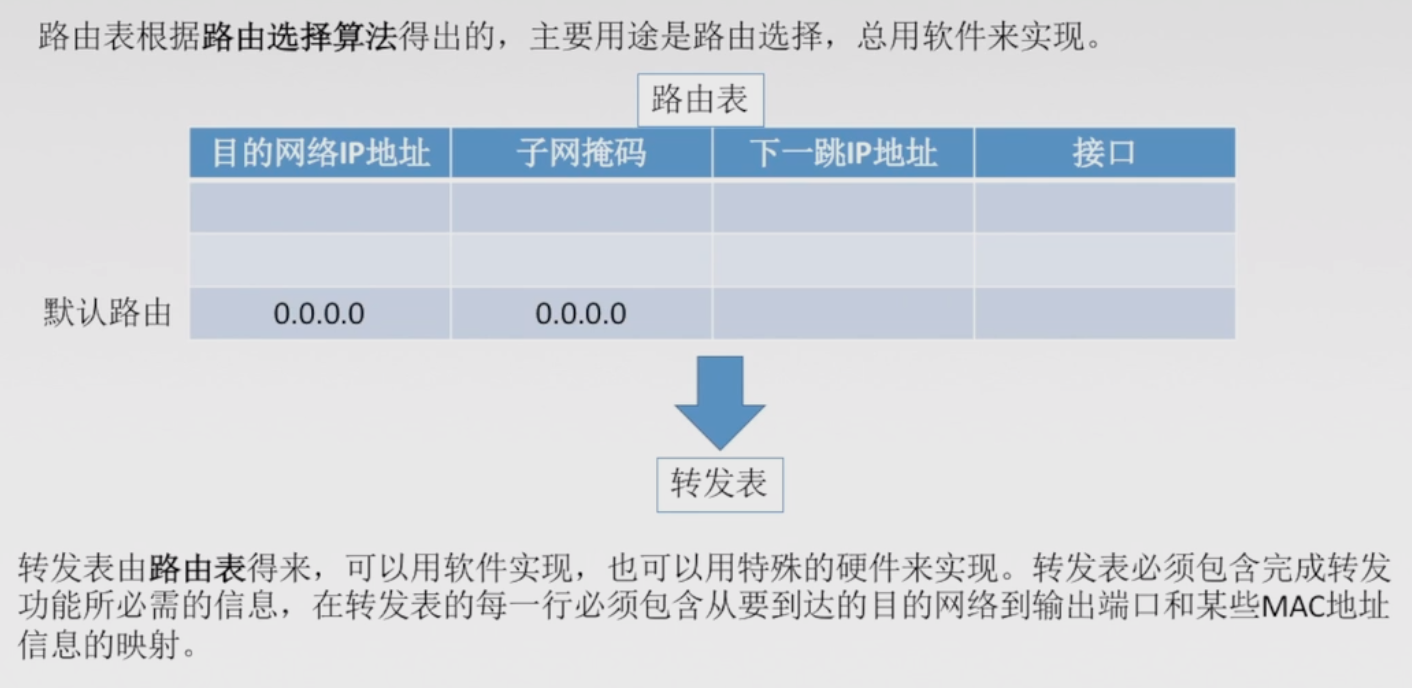

• 分为两部分：路由选择（路由表）、分组转发（转发表）
• 转发表是由路由表得来。
• RIP/OSPF分组送往路由选择处理机
  数据分组查找转发表并输出

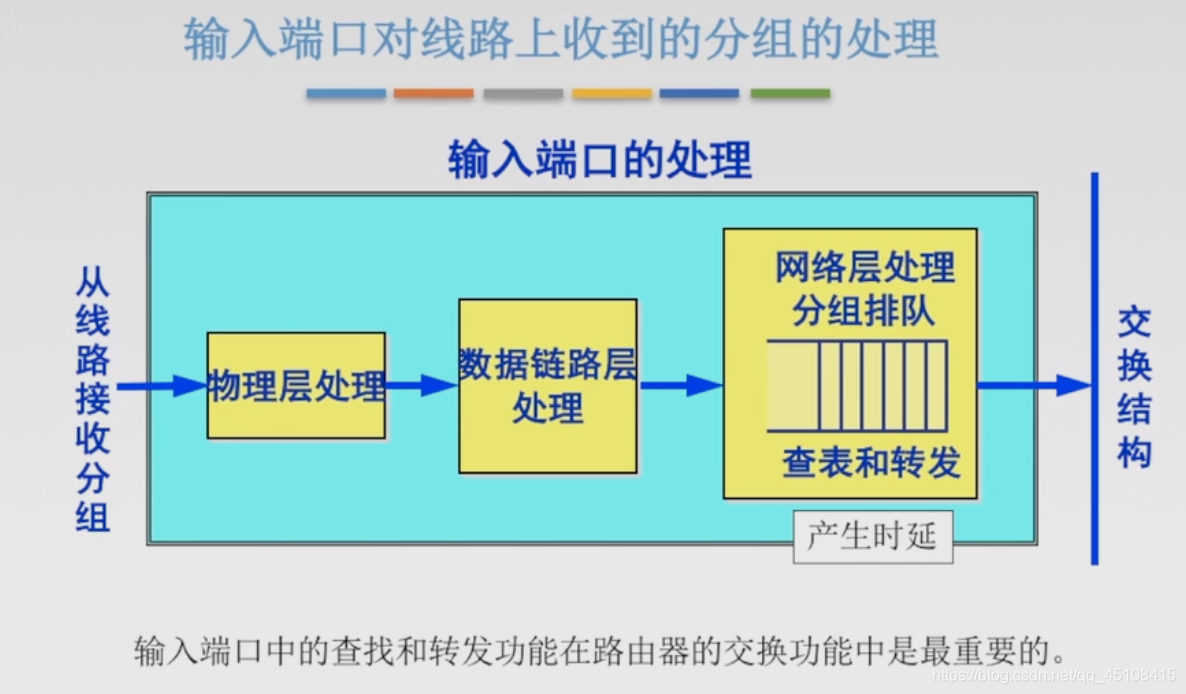

• 输入端口中的查找和转发功能，在路由器的交换功能中最重要。

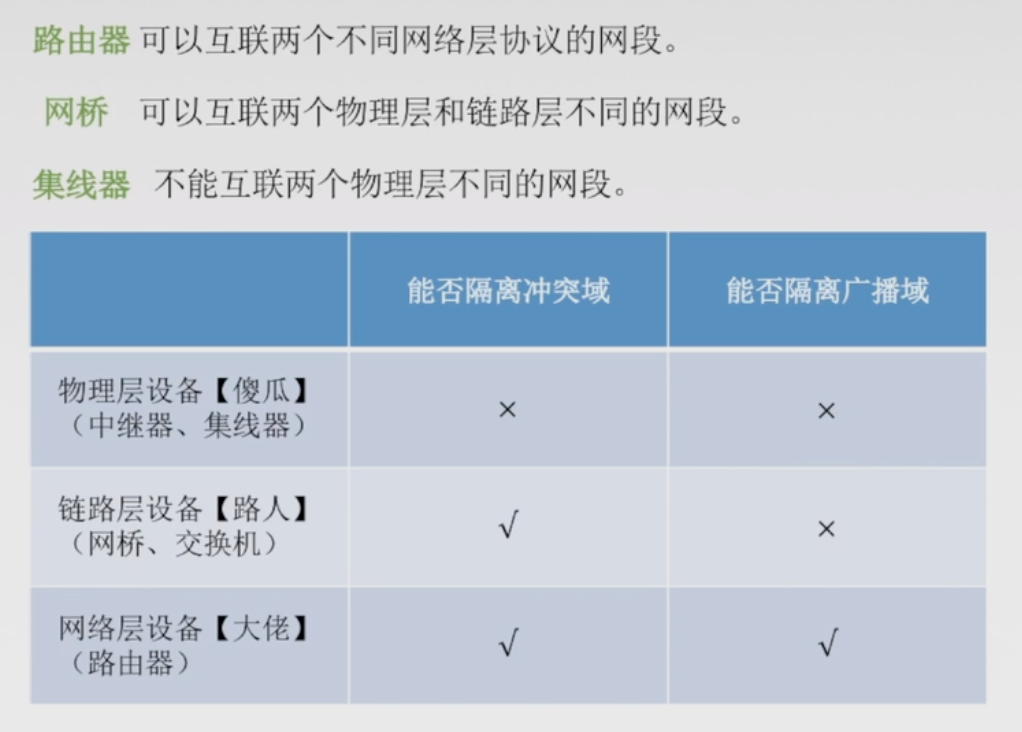

1）三层设备的区别

2）路由表与路由转发

二. 移动IP

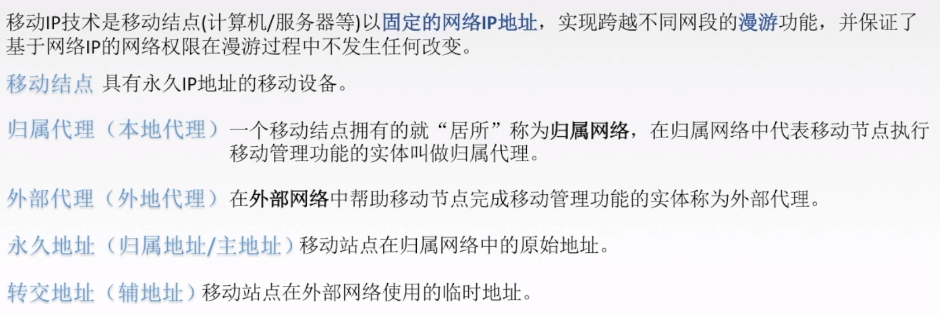

① 定义

相关术语：

• 应用情况：在公司有IP1，某日出差到非洲，可以通过移动IP来使用IP1，获取一样的权限。
• 注意别名

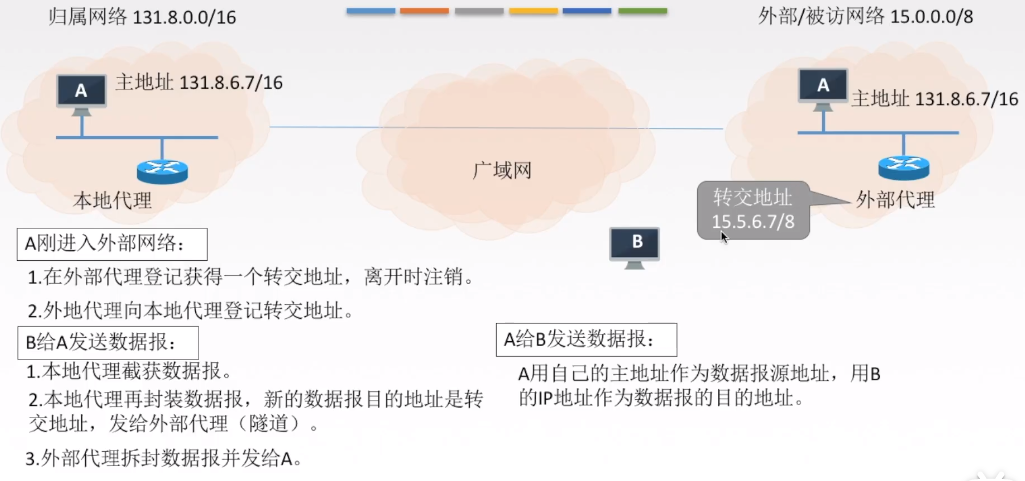

实际过程：

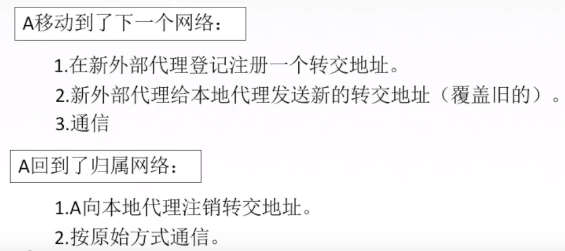

• 见下图的五种发送情况



三. IP组播

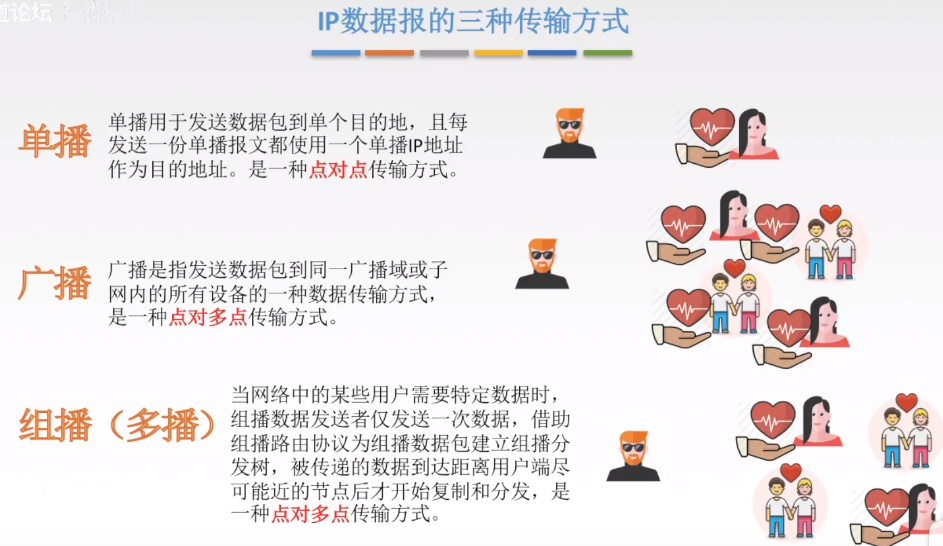

① IP数据报的三种传输方式

• 结合右边对应图理解
• 单播就是一对一
• 广播就是不论是否需要，都传输（有男朋友了也联系）

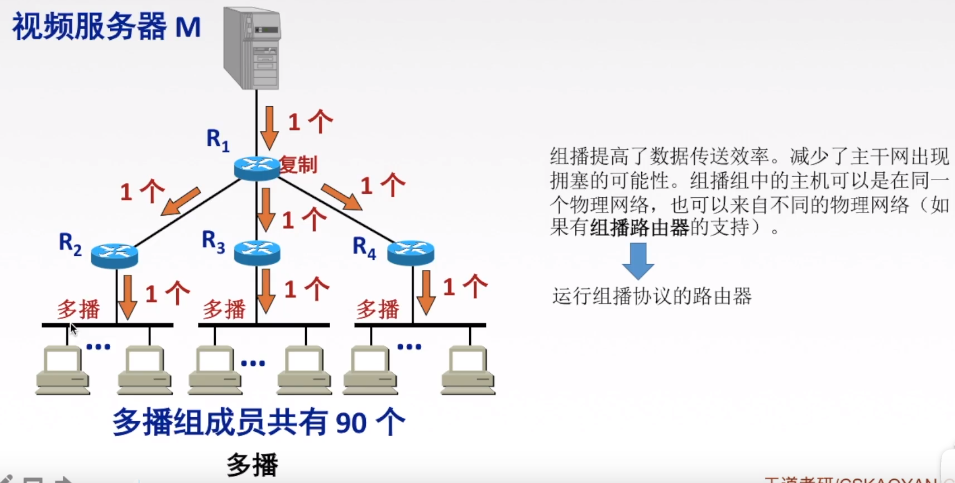

• 组播就是更加具有针对性，可理解为**“具有限定条件的广播”**，点对多点

  对比

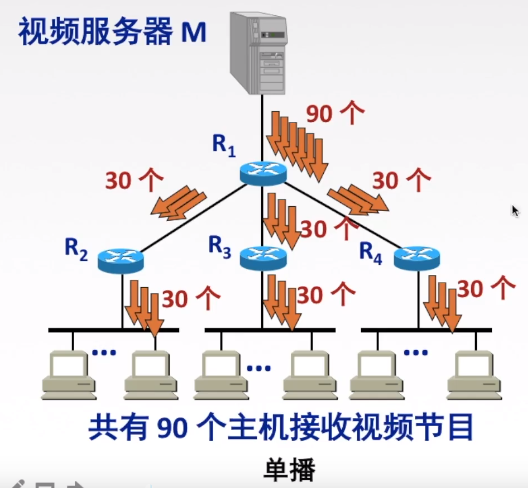

• 单播：在发送者和每一接收者之间需要单独的数据信道

• 多播：只需要每条链路上保持有一个数据报即可。
  直到最后一步（路由器=>主机）时才分成多份。

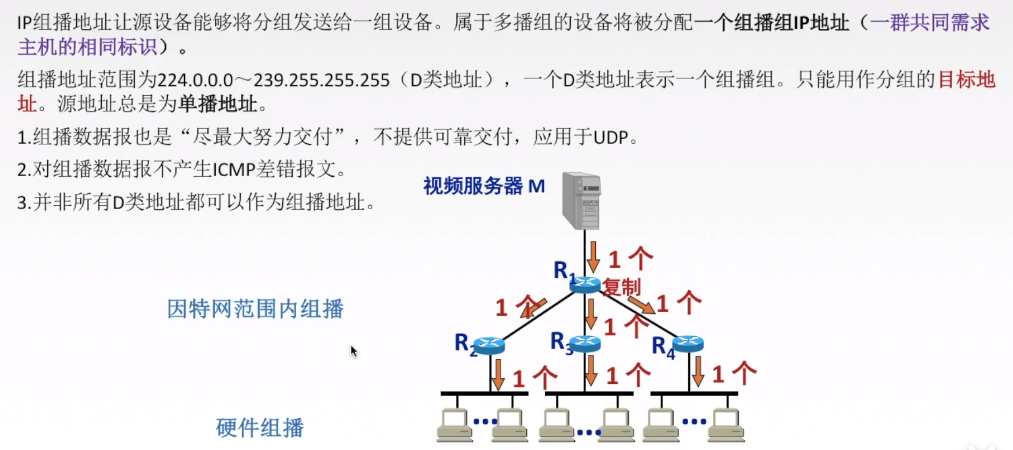

② IP组播地址

• 只能作为目标地址，不能作为源地址
• 有的地址已经是永久组播地址了，因此并非所有D类地址都可以作为组播地址

  硬件组播
• 因为5位不使用，因此还是可能会出错（后23位相同，前5位不同），所以会在IP层过滤。


③ IGMP协议与组播路由选择协议

网际组管理协议IGMP

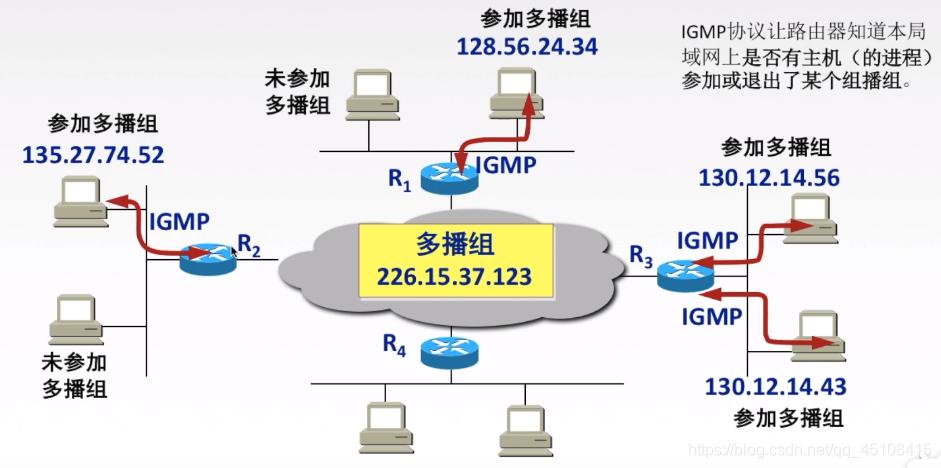

作用：让路由器知道本局域网上是否有主机（的进程）参加或退出了某个组播组

下图中R4就是会被多播组通过IGMP协议忽略。

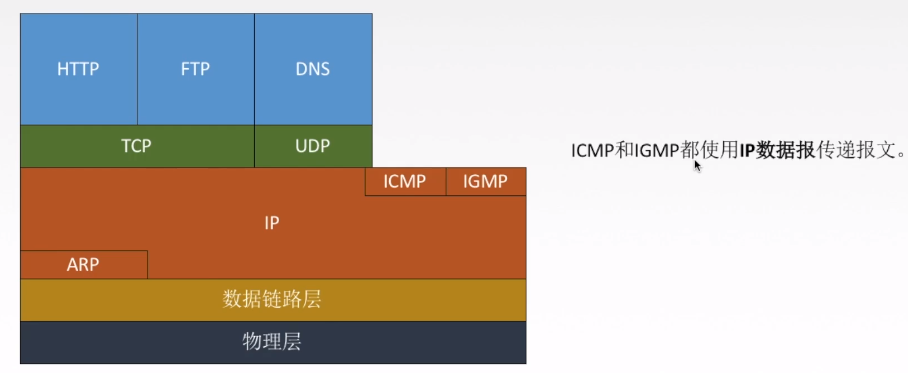

ICMP和IGMP都属于网络层，使用IP数据报来传输报文。

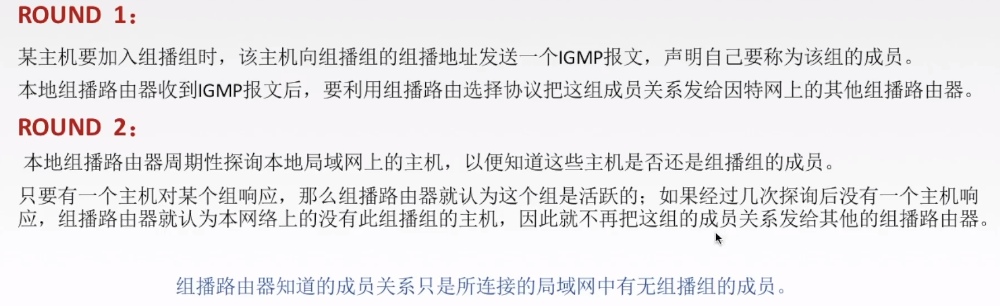

IGMP工作的两个阶段

• 只知道是不是成员，并不知道成员的数量等信息。


组播路由选择协议

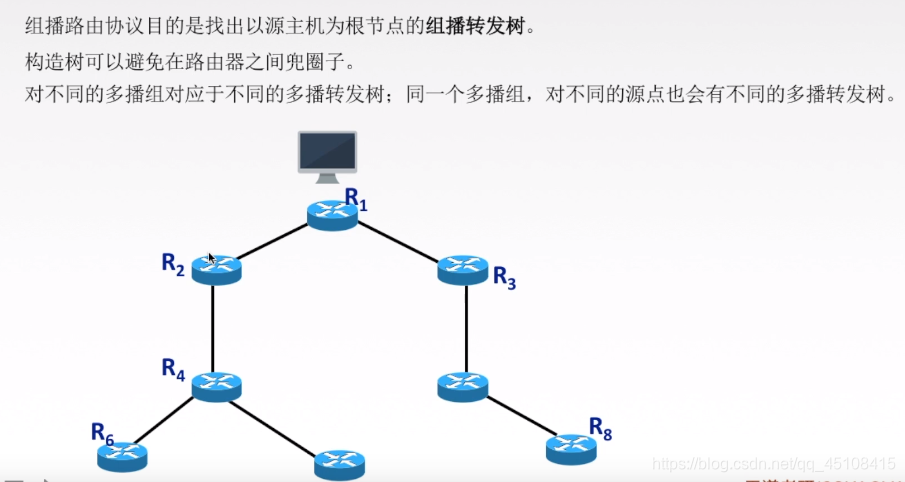

• 目的：找出以源主机为根节点的组播转发树
• 树的优点：可以避免兜圈子（环）

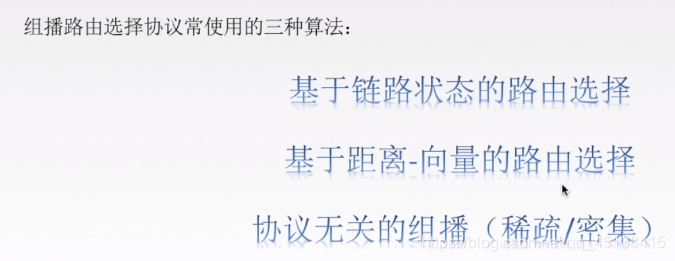

  常用的三种算法
  会做选择题即可。
