数字图像处理 第四章 图像增强

图像增强

图像增强按照作用域可分为空域法和频域法两类。

1.空域法

空域法是直接对图像的像素灰度值进行操作。常用的空域法包括图像的灰度变换、直方图修正、图像空域平滑和锐化处理、彩色增强等。

2.时域法

频域法是在图像的变换域中,对图像的变换值进行操作,然后经逆变换获得所需的增强结果。常用的方法包括低通滤波、高通滤波以及同态滤波等。

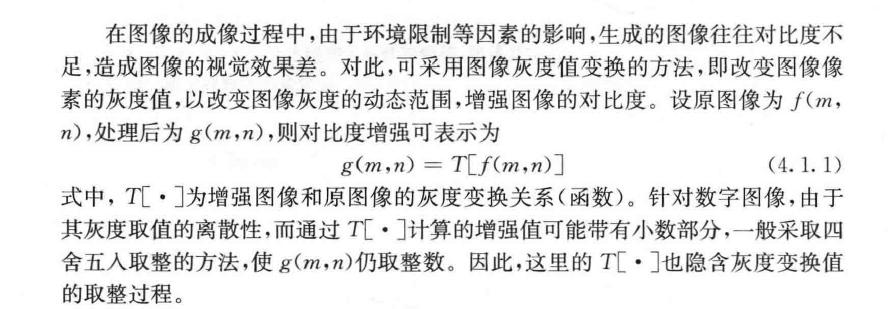

4.1 图像的对比度增强

4.1.1 灰度线性变换

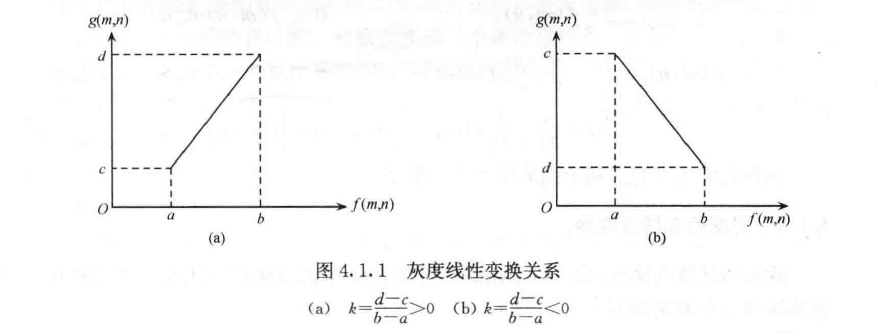

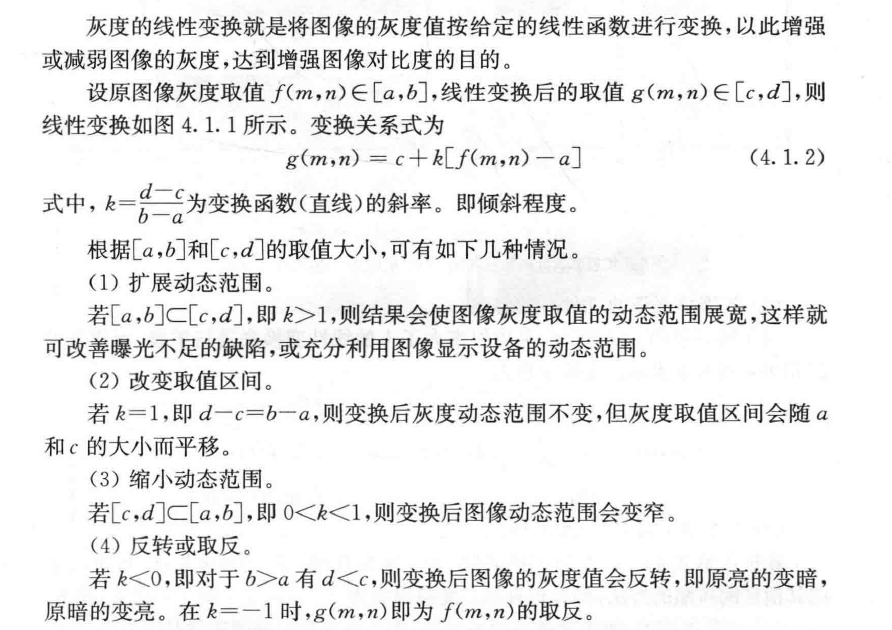

1.灰度的线性变换

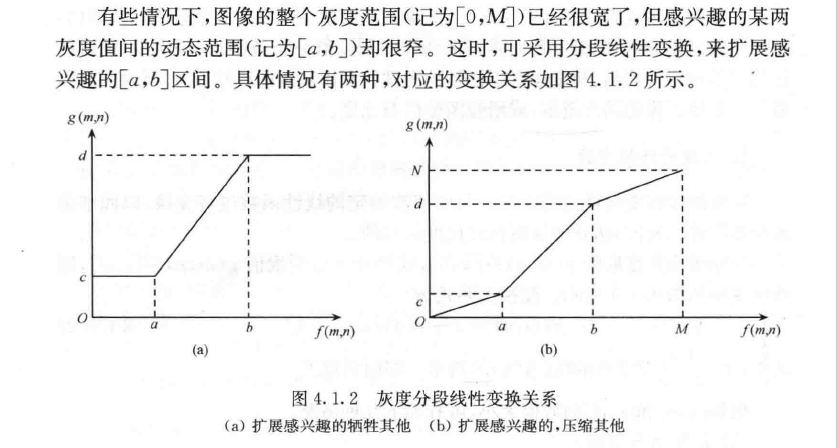

2.灰度分段线性变换

(1)扩展感兴趣的,牺牲其他

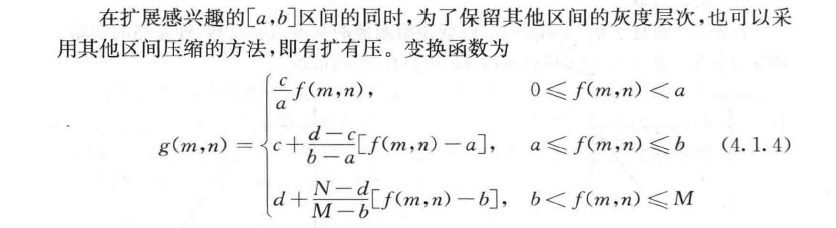

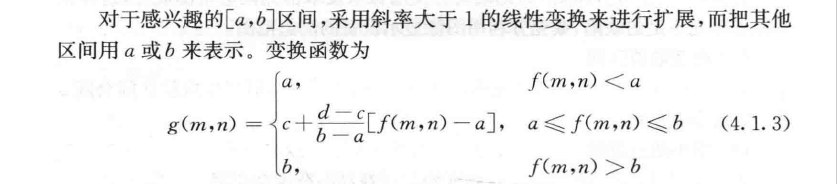

(2)扩展感兴趣的,压缩其他

4.1.2 灰度的非线性变换

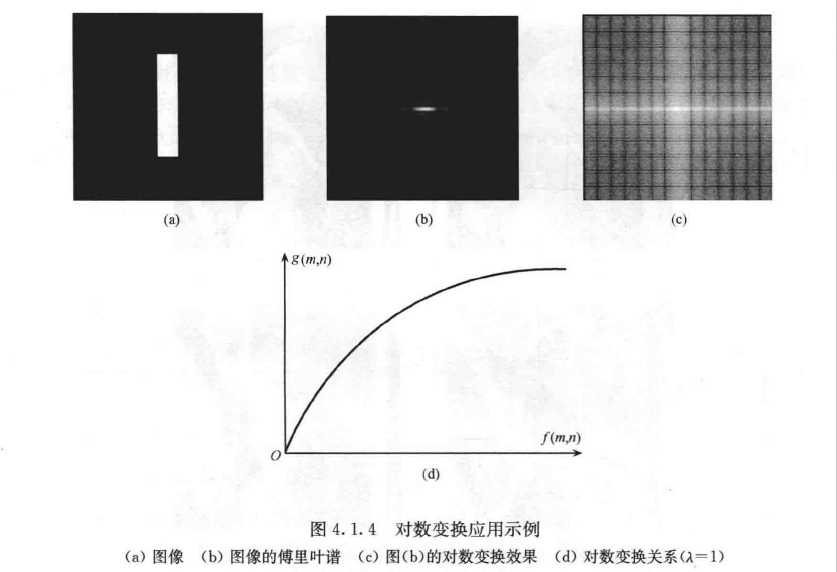

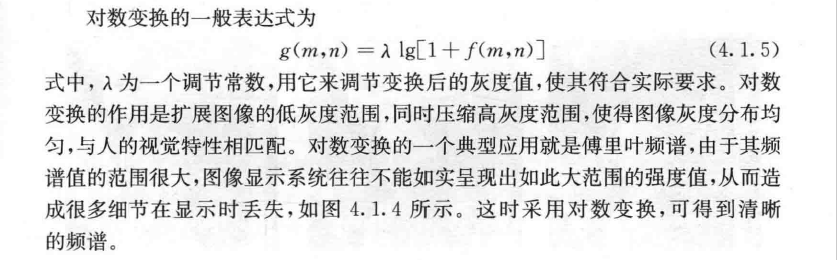

1.灰度对数变换

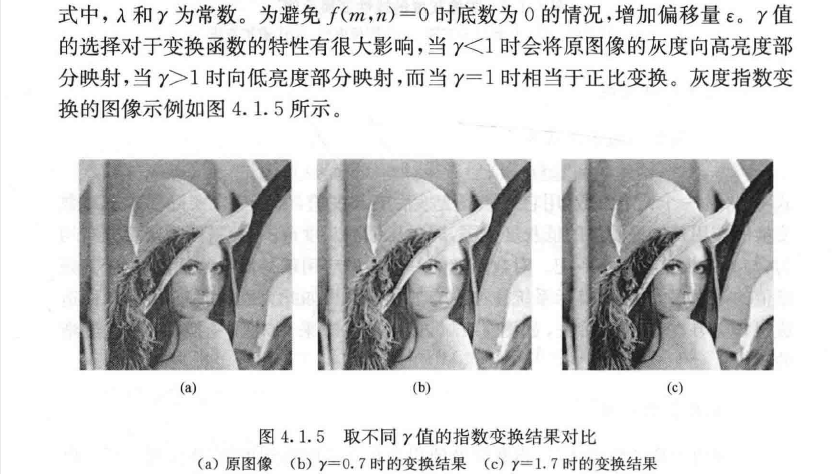

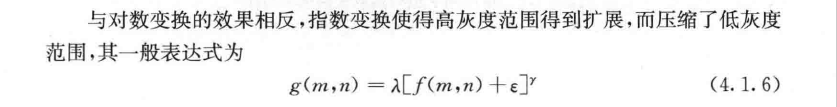

2.灰度指数变换

4.2 图像的直方图修正

将统计学中直方图的概念引入到数字图像处理中,用来表示图像的灰度分布,称为灰度直方图。而不同的灰度分布就对应着不同的图像质量。因此,灰度直方图能反映图像的概貌和质量,也将是图像增强处理时的重要依据。

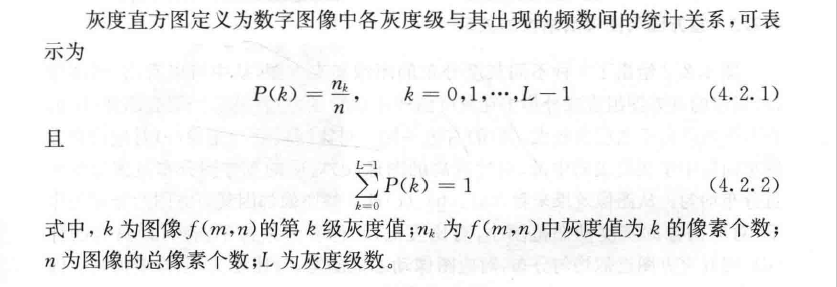

4.2.1 灰度直方图的定义

4.2.2 灰度直方图的性质

1.直方图的位置缺失性

灰度直方图仅仅反映了数字图像中各灰度级出现频数的分布,即取某灰度值的像素个数占图像总像素个数的比例,但对那些具有同–灰度值的像素在图像中的空间位置一无所知,即其具有位置缺失性。

2.直方图与图像的一对多特性

任一幅图像都能唯一地确定 与其对应的-一个直方图,但由于直方图的位置缺失性,对于不同的多幅图像来说,只要其灰度级出现频数的分布相同,则都具有相同的直方图,即直方图与图像是一对多的关系。

3.直方图的可叠加性

由于灰度直方图是各灰度级出现频数的统计值,若一图像分成几个 子图,则该图像的直方图就等于各子图直方图的叠加。

4.2.3 直方图与图像清晰度的关系

暗图像对应的直方图组成成分集中在灰度值较小(暗)的左边一侧,而明亮图像的直方图则倾向于灰度值较大(亮)的右边一侧。对比度较低的图像对应的直方图窄而集中于灰度级的中部,对比度高的图像对应的直方图分布范围很宽而且分布均匀。

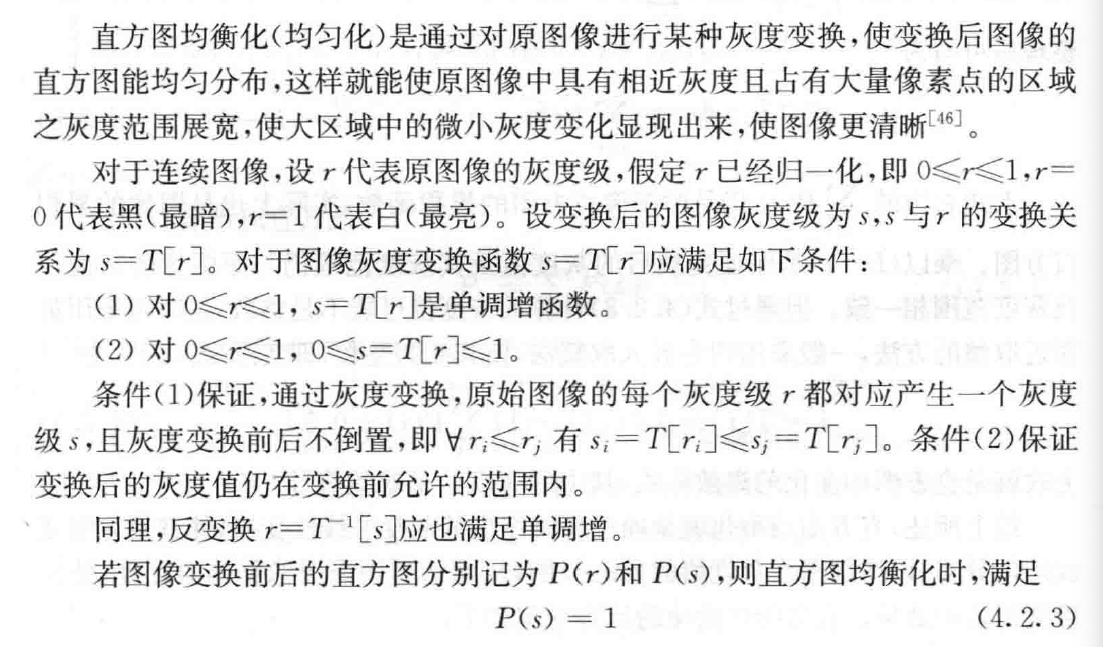

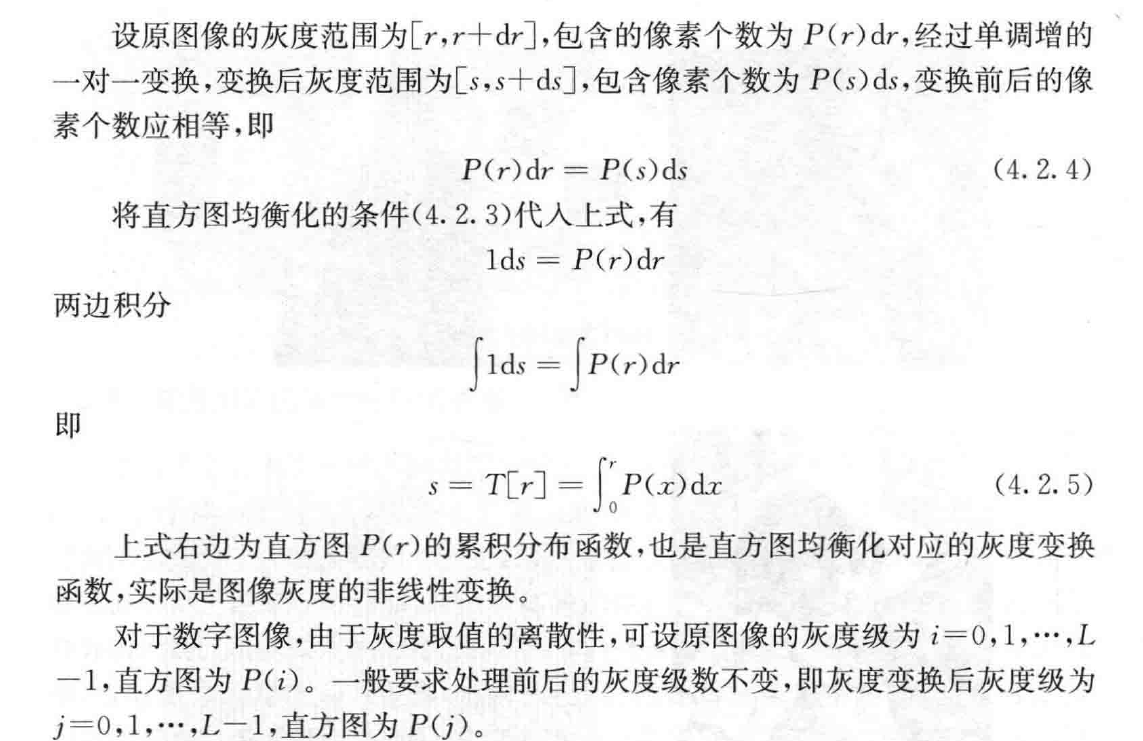

4.2.4 直方图均衡化

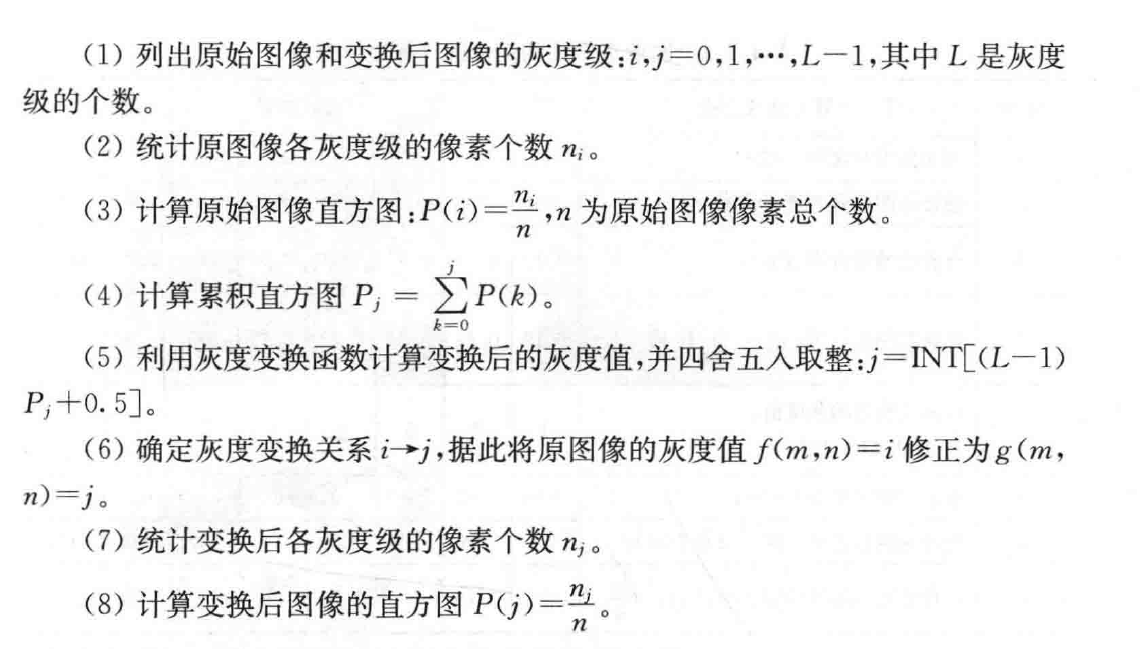

综上所述,直方图均衡化就是通过原始图像的灰度非线性变换,使其直方图变成均匀分布,以增加图像灰度值的动态范围,从而达到增强图像整体对比度,使图像变清晰的效果。直方图均衡化的计算过程如下:

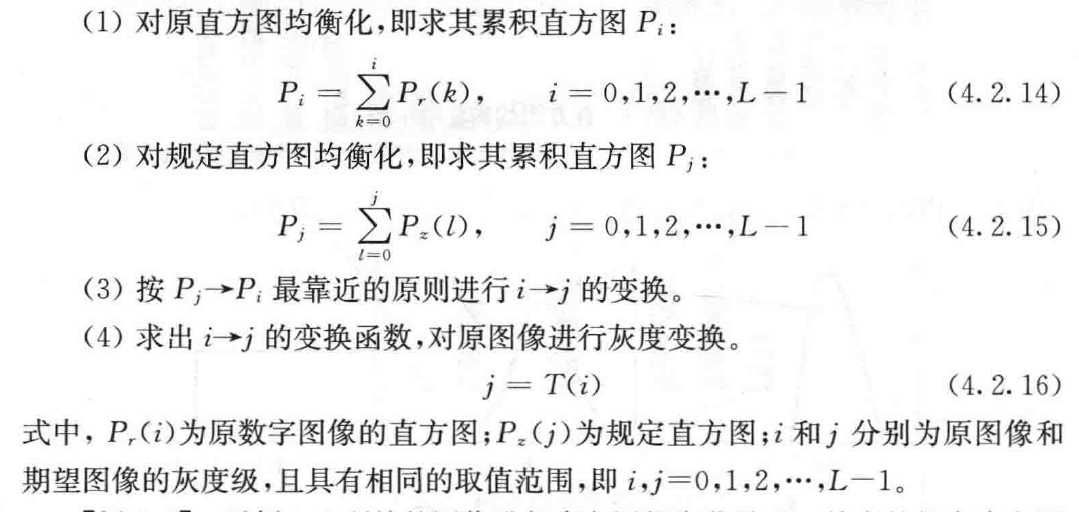

4.2.5 直方图规定化

4.3 图像平滑

4.3.1 空域平滑法

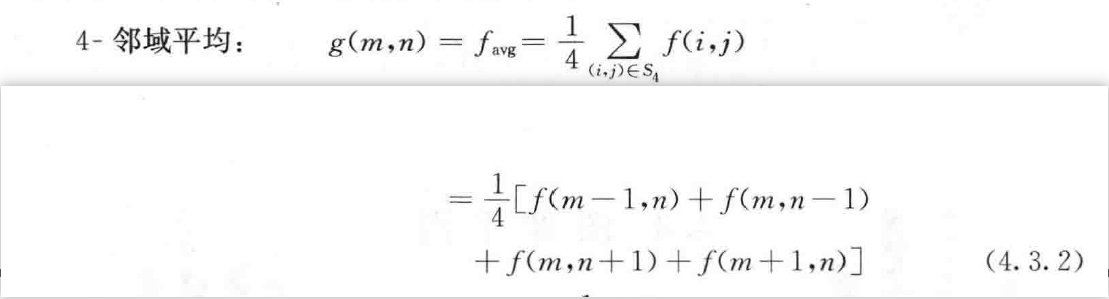

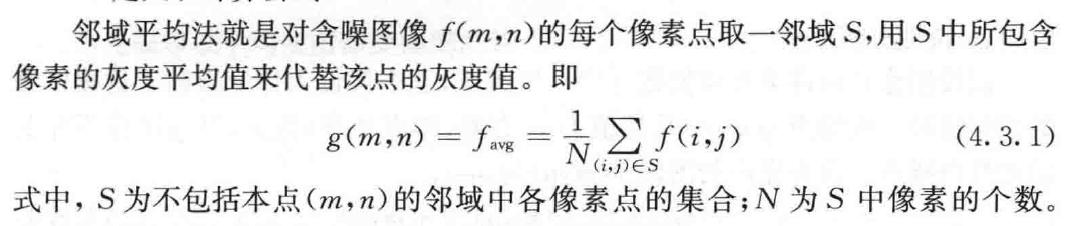

1.领域平均法

图像中的大部分噪声是随机噪声,其对某–像素点的影响可以看作是孤立的。因此,噪声点与该像素点的邻近各点相比,其灰度值会有显著的不同(突跳变大或变小)。基于这一事实,可以采用所谓的邻域平均的方法,来判定图像中每一像素点是否含有噪声,并用适当的方法来减弱或消除该噪声。

(1)定义和计算公式

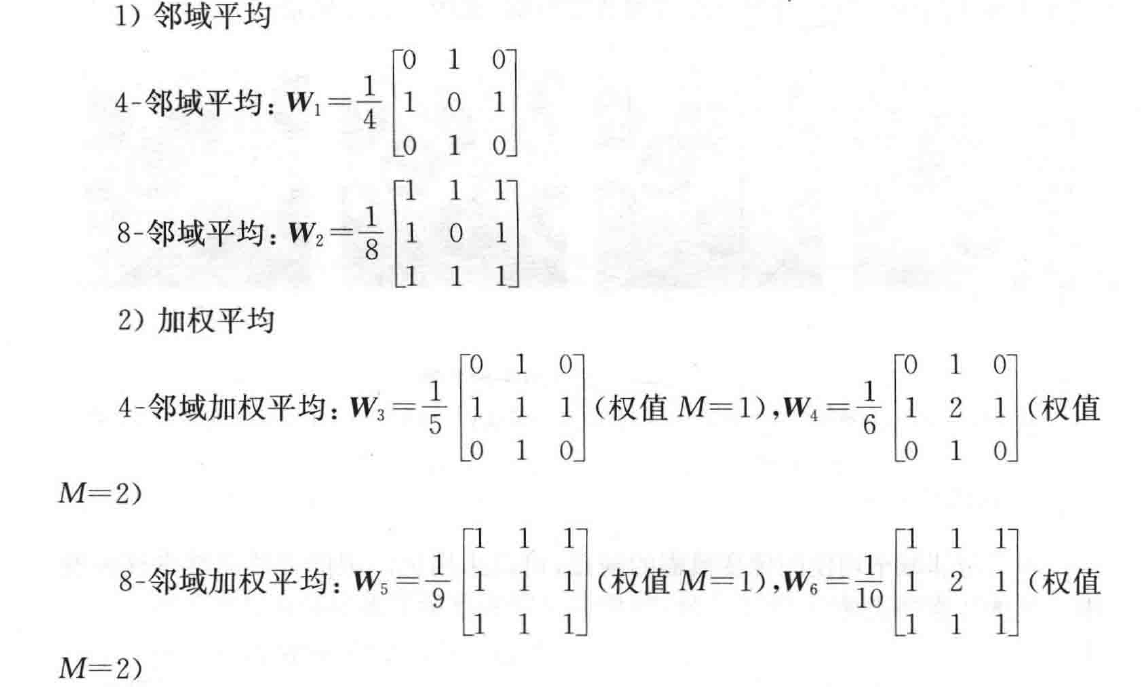

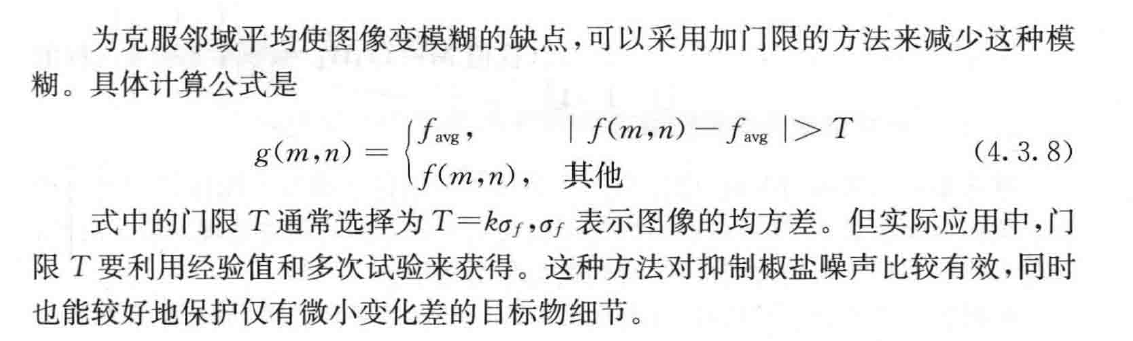

2.阈值平均法

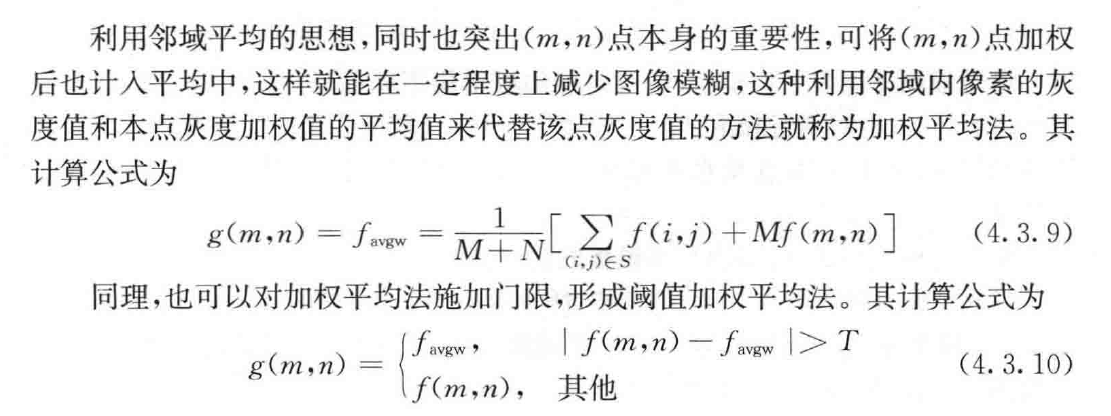

3.加权平均法

4.模板平滑法

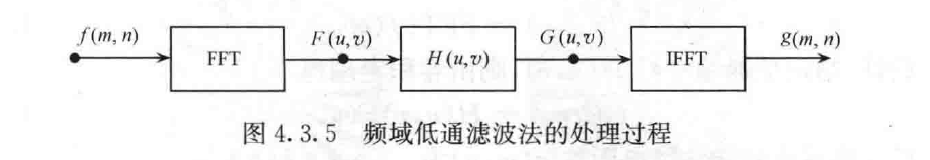

4.3.2 低通频域滤波法

1.空域模板平滑法等效于频域低通滤波法

2.用于图像滤波的几种低通滤波器

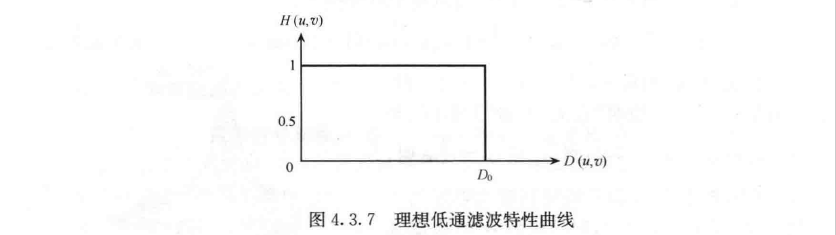

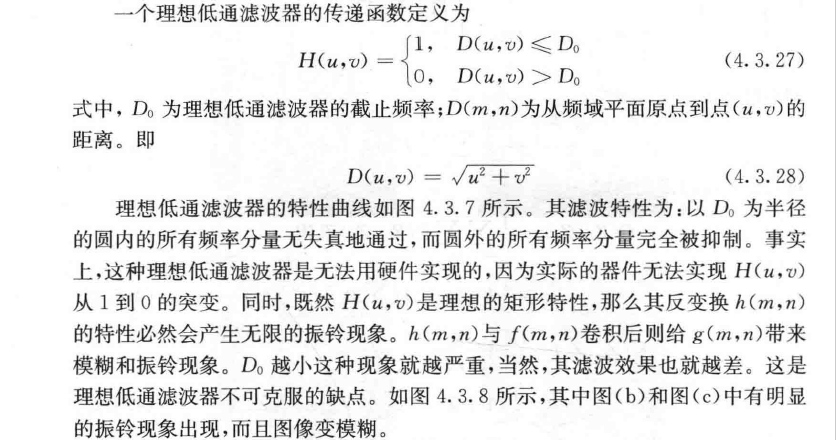

(1)理想低通滤波器(ILPF)

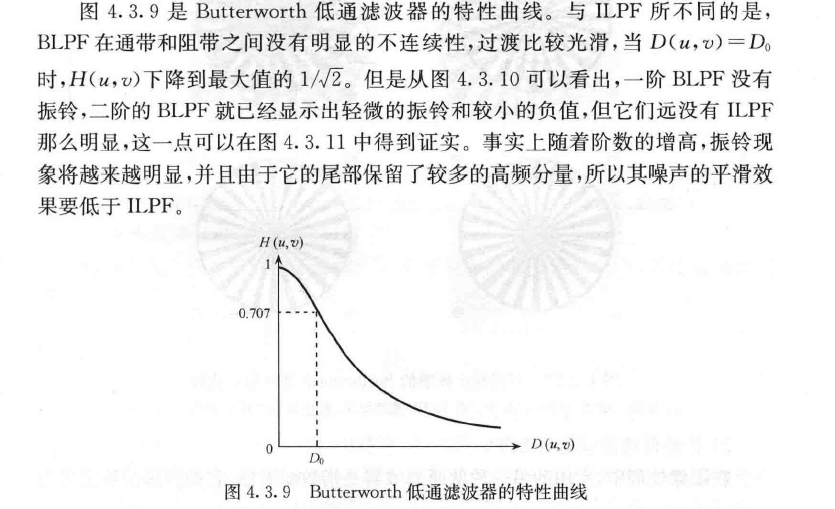

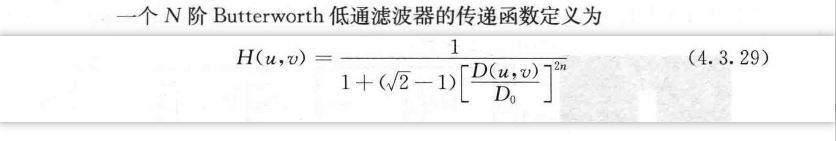

(2)Butterworth低通滤波器(BLPF)

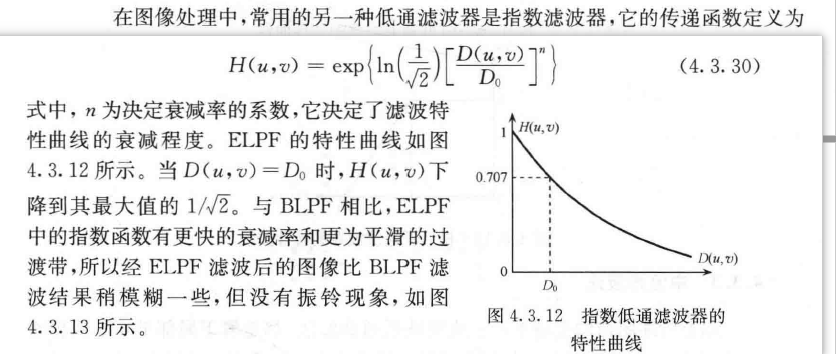

(3)指数低通滤波器(ELPF)

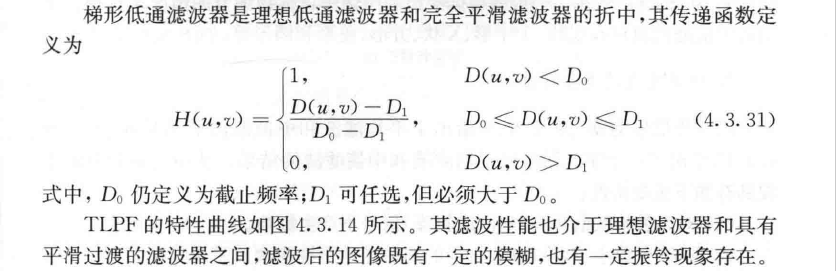

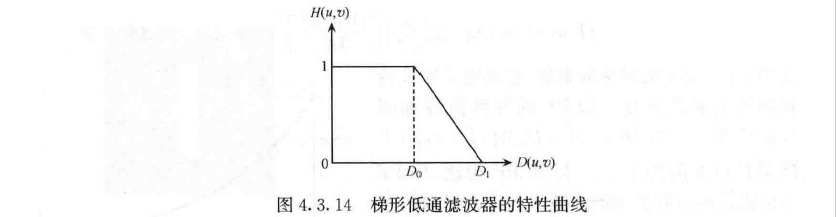

(4)梯形低通滤波器(TLPF)

4.3.3 中值滤波法

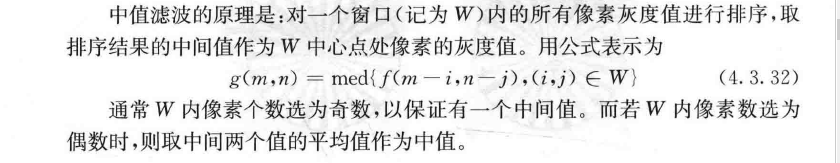

1.中值滤波法的原理

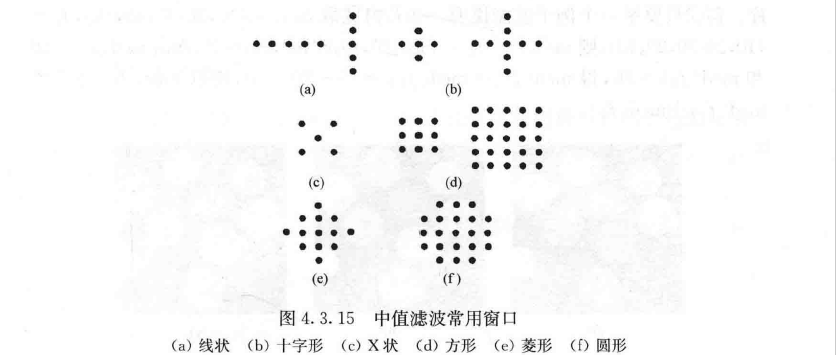

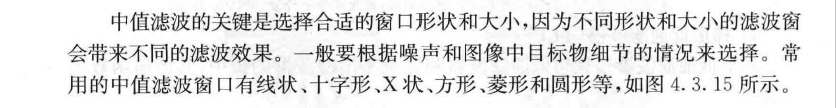

2.中值滤波窗口

3.中值滤波的重要性

4.窗口

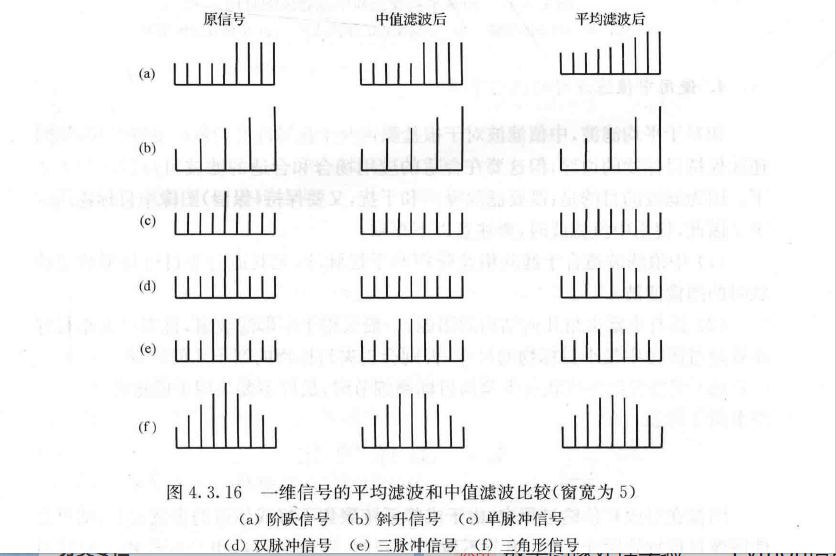

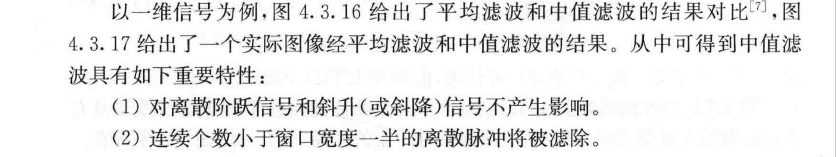

5.比较

6.使用中值滤波时的注意事项

相对于平均滤波,中值滤波对于椒盐噪声及干扰脉冲有很好的滤除作用,同时还能保持目标物的边缘,但这要在合适的应用场合和合适的滤波窗口形状和大小下。因为滤波的目的是:既要滤除噪声和干扰,又要保持(保留)图像中目标物的细节。因此,使用中值滤波时,要注意以下事项:
(1)中值滤波适合于滤除椒盐噪声和干扰脉冲,尤其适合于目标物形状是块
状时的图像滤波。
(2)具有丰富尖角几何结构的图像,一-般采用十字形滤波窗,且窗口大小最好
不要超过图像中最小目标物的尺寸,否则会丢失目标物的细小几何特征。
(3)需要保持细线状及尖顶角目标物细节时,最好不要采用中值滤波。

4.4 图像锐化

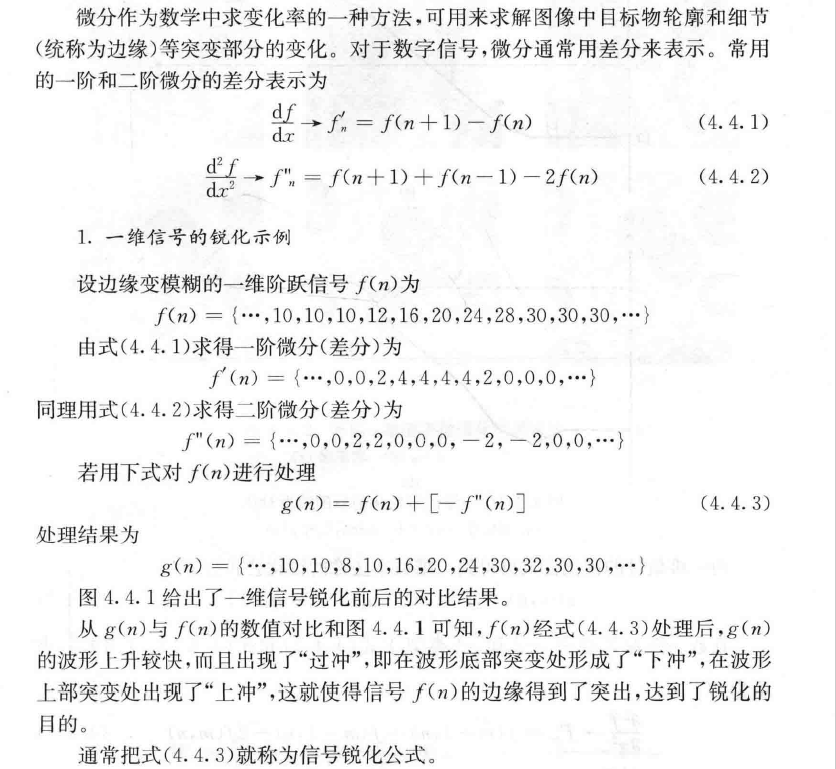

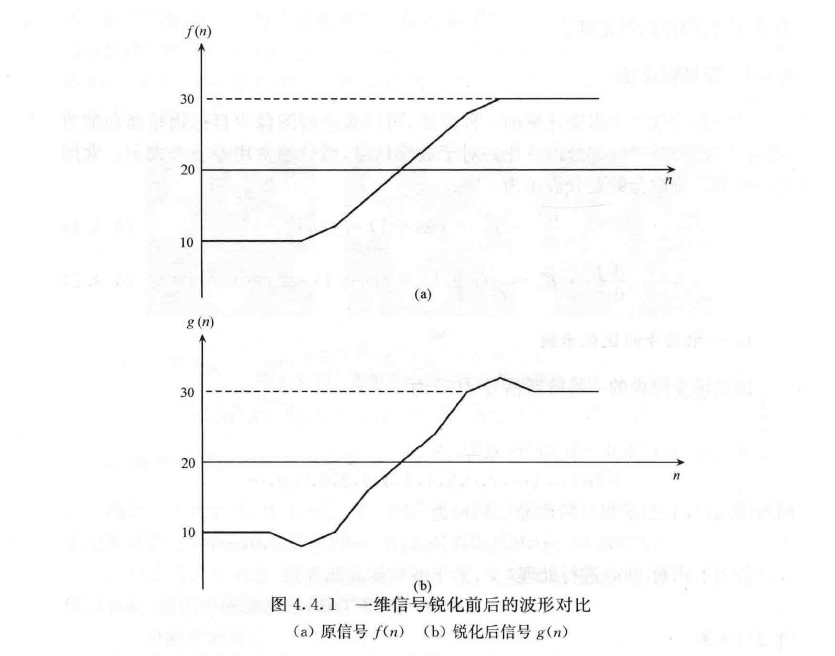

4.4.1 空域锐化法

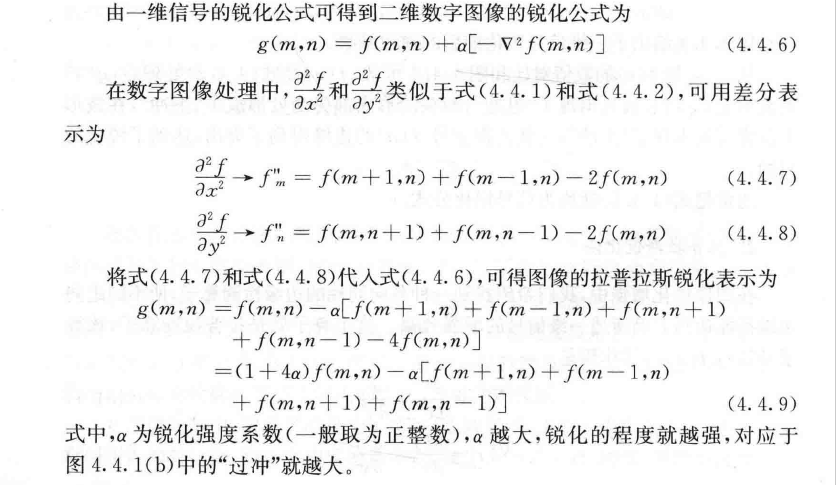

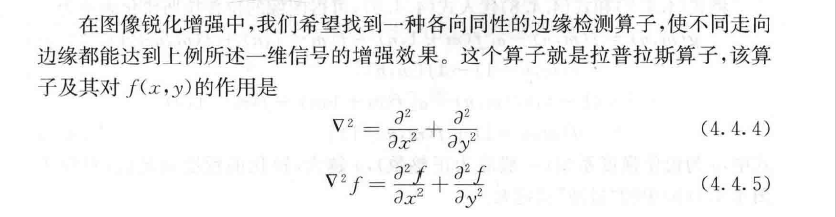

2.拉普拉斯锐化法

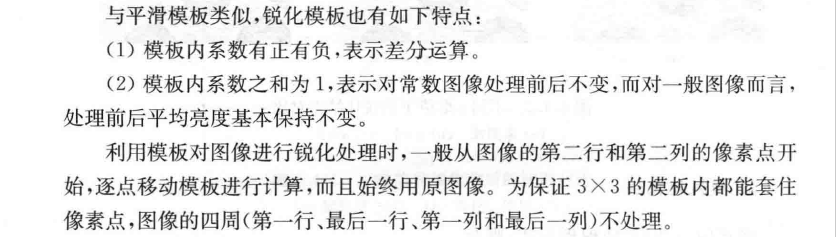

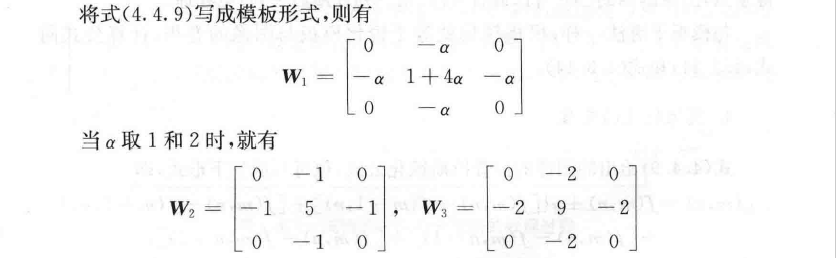

3.模板锐化法

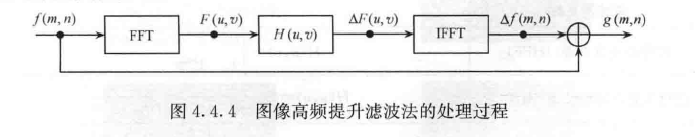

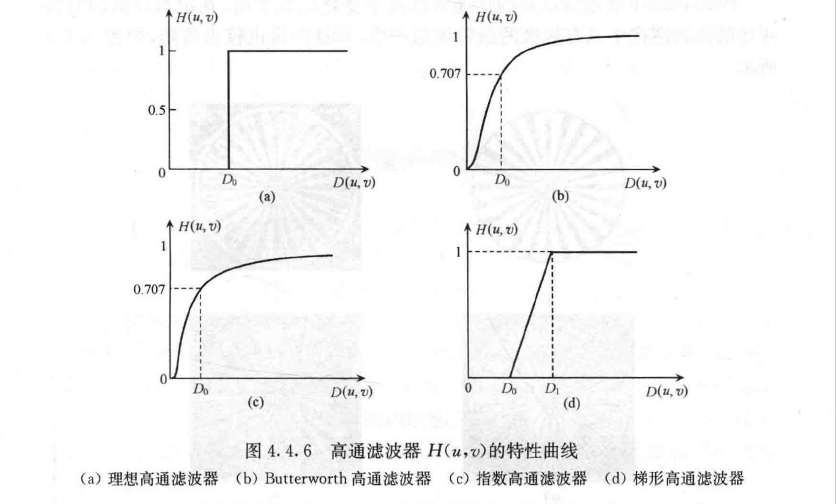

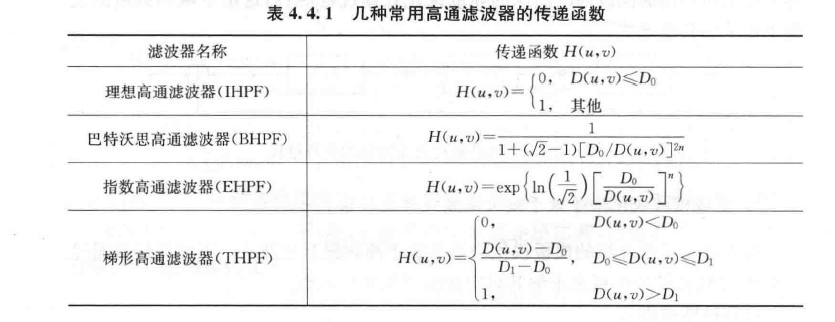

4.4.2 高频提升滤波法

空域模板锐化法等效于频域高频提升滤波法

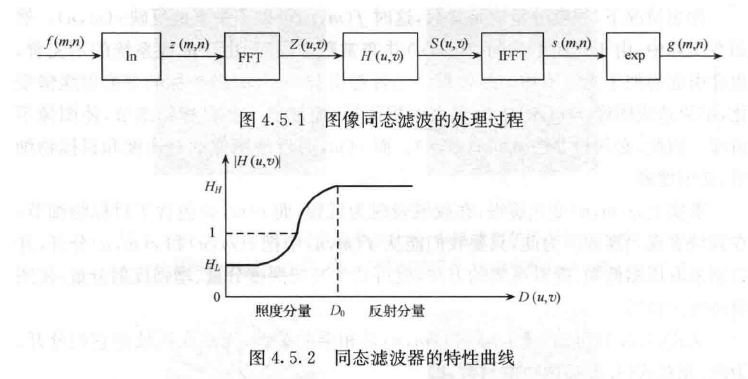

4.5 图像的同态滤波

4.6 图像的彩色增强

1.灰度分层法

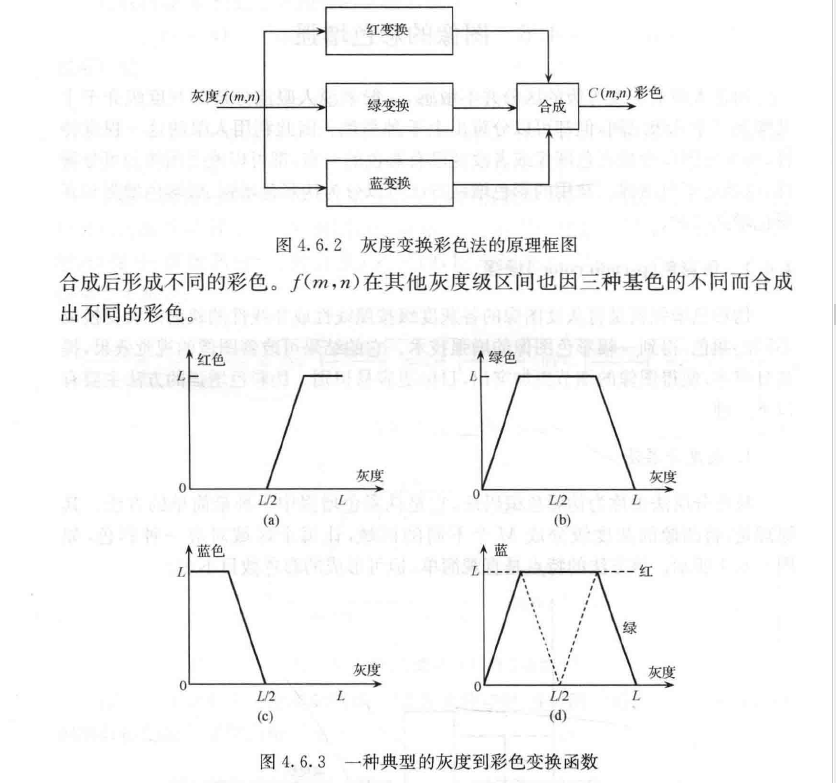

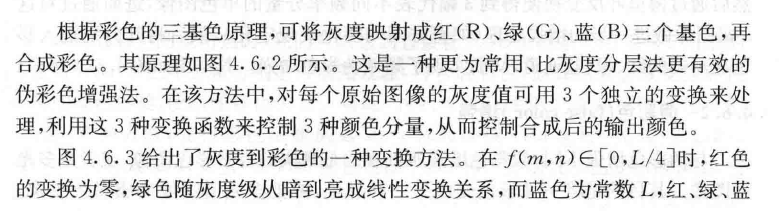

2.灰度变换彩色法

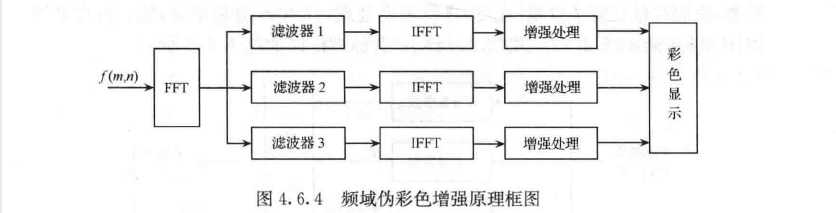

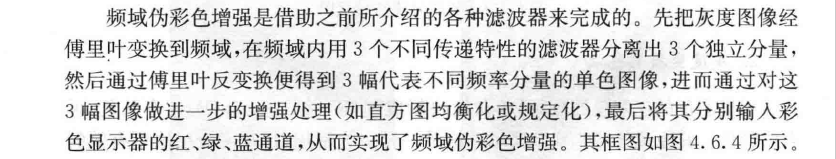

3.频域滤波

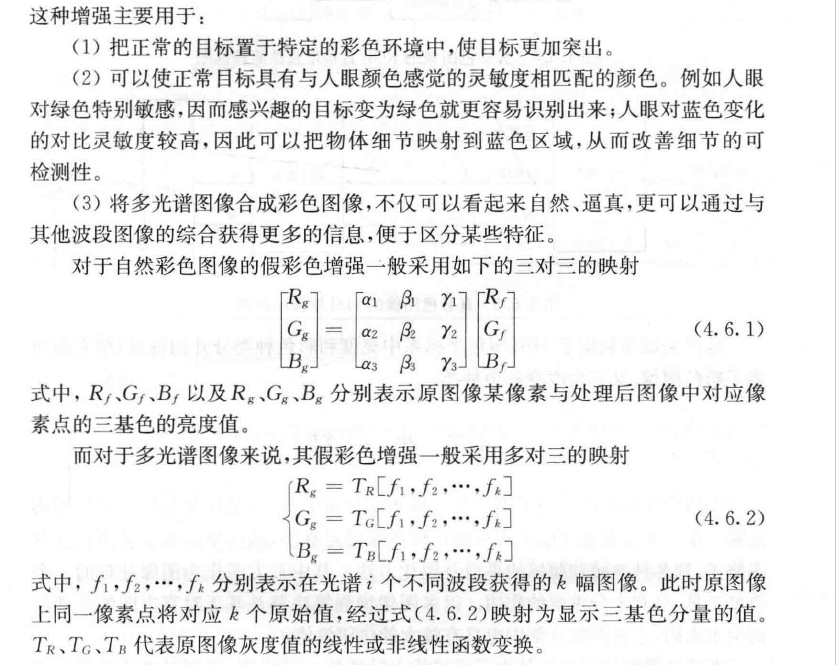

4.6.2 假彩色增强

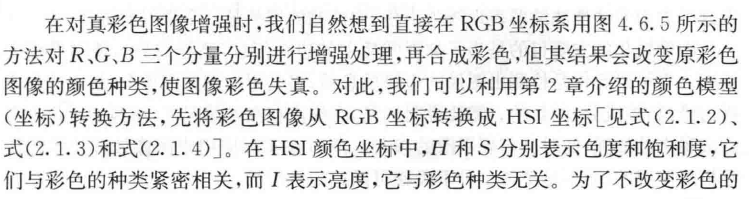

4.6.3 真彩色增强
