配置RIP实验

实验目的

掌握RIPv1和v2配置方法

掌握show ip rip database、sh ip protocol命令

掌握debug命令

掌握将RIP的广播更新方式更改为单播方式

设备需求

本实验需要以下设备：

4台2811Cisco路由器，四台都有两个FastEthernet口。

2条双绞线，1对V.35背靠背线缆

4台带有超级终端程序的PC机，以及4条Console电缆

拓扑结构及配置说明

本实验的拓扑如图3-1所示。

注意：如果r2与r3之间使用如图的串口连接，配置端口时要配置串行线速率，设置为64000Kbit/s，r2的s0/0/0为DCE端。配置方法为在端口的局部配置模式下执行“clockrate 64000”命令。

实验步骤

分别对四个路由器配置其hostname以及IP地址。

屏幕参数说明：

此处的步骤与实验四基本一致，实验步骤如下

首先输入en进入特权模式，再输入conf t进入全局模式，再输入hostname分别命名为r1,r2,r3,r4。
在r1中，输入interface FastEthernet0/1进入FastEthernet0/1端口（即以太网端口）
输入ip address 10.1.1.1 255.255.255.0 指定该端口的IP地址及子网掩码。
然后输入no shut开启端口，最后输入exit退出端口模式。
r1还需配置loopback0和Loopback1两个回环端口，和FastEthernet0/1端口相似，在全局模式下输入interface和回环端口，再指定回环端口的IP地址和子网掩码（即10.2.2.1 255.255.255.0 和10.3.3.1 255.255.255.224），最后开启端口再退出端口模式。
在r2中，和r1一样在全局模式下进入FastEthernet0/1端口，指定该以太网端口IP地址和子网掩码为：10.1.1.2 255.255.255.0，然后开启端口再退出端口模式。
然后再输入interface Serial0/0进入端口，r2的Serial0/0为DCE端，
再输入clock rate 64000命令r2中的串口Serial0/0配置IP地址和子网掩码为192.168.101.1 255.255.255.0，开启端口再退出端口模式。
r3与r4配置也基本相类似。R3有两个端口FastEthernet0/1、与serial0/0，r4有三个端口分别是FastEthernet0/1，loopback0,Loopback1,配置方法与上两个基本类似,此处不再赘述。效果截图如下

检验相邻设备的连通性Ping各个ip地址，将结果记录到监测清单3-1中。

IP	R1	R2	R3	R4
10.1.1.1	-	√	×	×
10.2.2.1	-	×	×	×
10.3.3.1	-	×	×	×
10.1.1.2	√	-	×	×
192.168.101.1	×	-	√	×
192.168.101.2	×	√	-	×
172.16.10.1	×	×	-	√
172.16.10.2	×	×	√	-
172.16.11.1	×	×	×	-
172.16.12.1	×	×	×	-

从上可以看出：在没有配置RIP路由协议之前，路由器只能ping同相邻的路由器。因为相邻的路由器共处于同一个网络下。

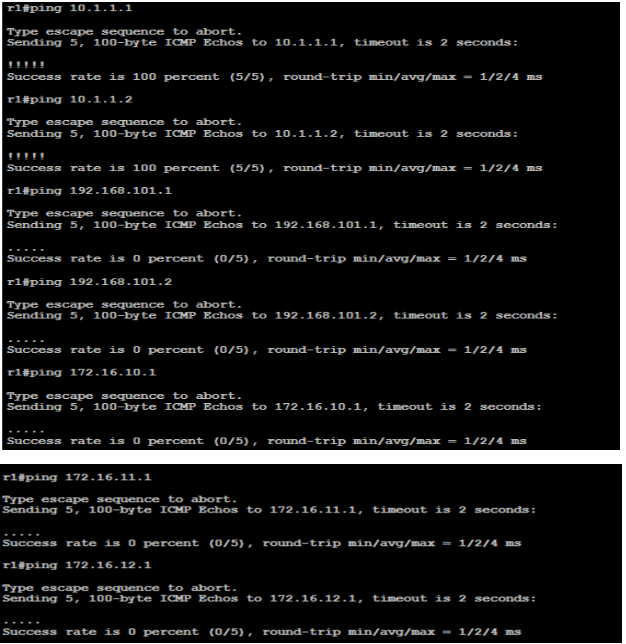

2.1 ping各个IP地址截图如下：

屏幕参数说明：

Ping IP：参数说明

Type escape sequence to abort：提示键入转义序列终止

Sending 5，100-byte icmp报文段给10.1.1.1，最大时延是2s

成功率是100%。其余类似，不再赘述。

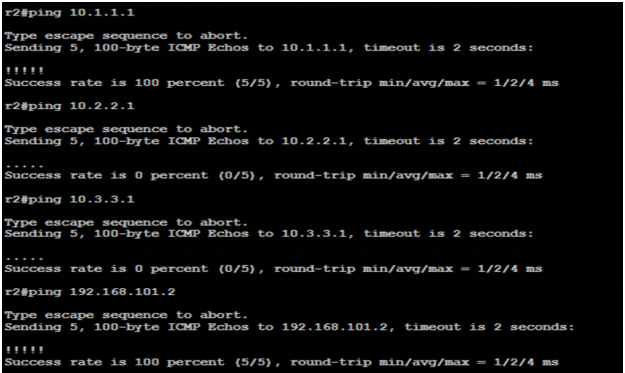

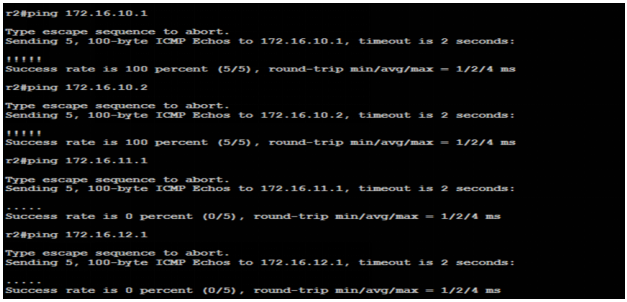

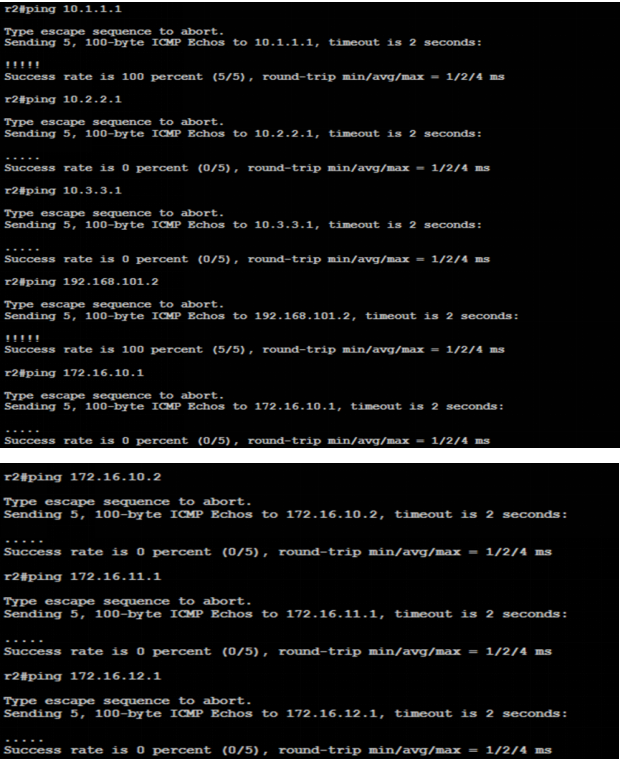

2.2 r2 ping 各个IP地址截图如下：

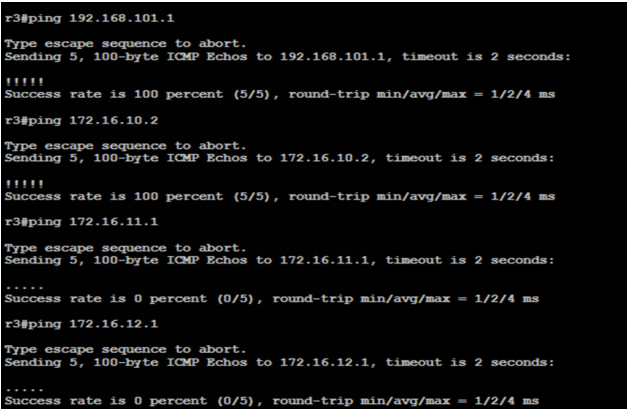

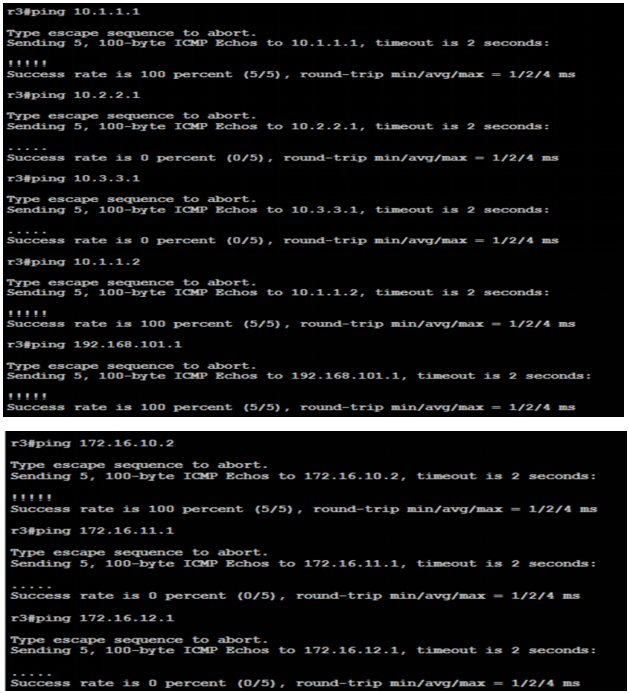

2.3 r3 ping 各个IP地址截图如下

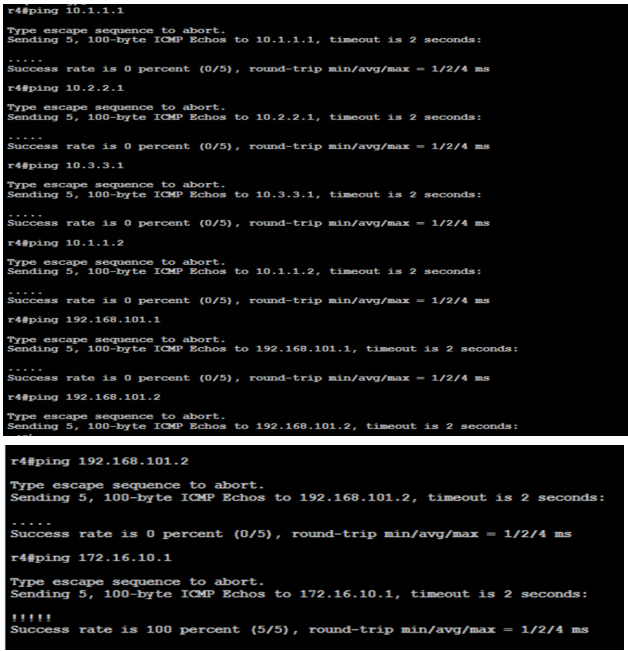

2.4 r4 ping 各个IP地址截图如下：

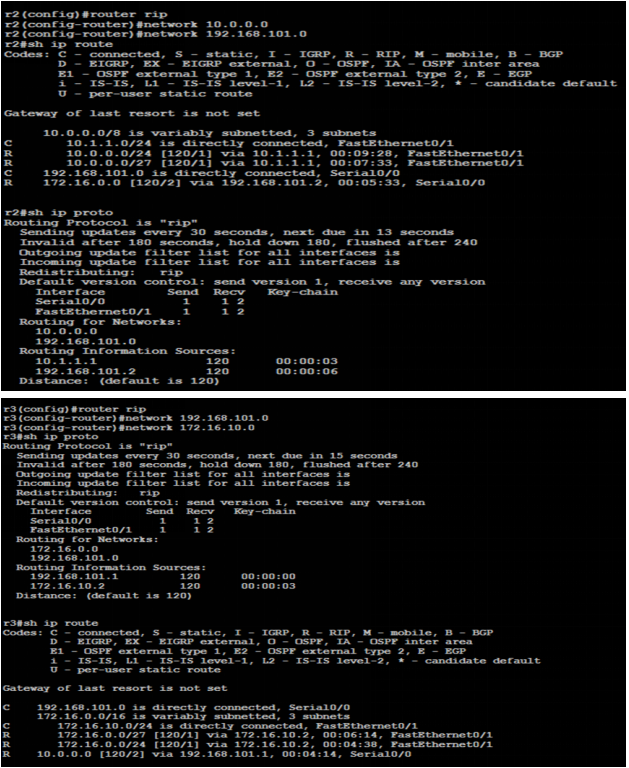

配置RIP v1，并且在四台路由器上使用“show ip route”和“show ip rip database”命令查看路由表。

在r1,r2,r3,r4中分别输入route rip命令进入RIP协议配置模式，然后在配置模式下分别输入network语句声明进入RIP进程的网络，然后分别输入show ip route 和show ip protocol查看指定网段的内容和路由协议。

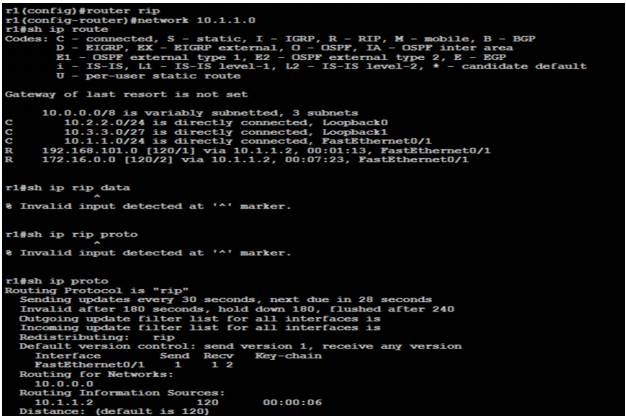

配置截图如下：

屏幕参数说明

show ip route：

Gateway of last resort is not set：是默认网关没有设置

192.168.100.0 is directly connected ，Loopback 10.0.0.0/24 is subnetted,1 subnets:

192.168.100.0直接连接,回环地址10.0.0.0/24是子网，一个子网

10.1.1.0/24直接连接，下一跳是接口FastEthernet0/1

172.16.10.0/24是子网，一个子网

172.16.101.0 【1/0】 via 10.1.1.2：目的网络172.16.101.0 【1/0】分别是管理值和metric值,via 10.1.1.2 这个是去往目的地的网关。

整句话翻译过来就是通过数据包通过10.1.1.2这个网关可以到达172.16.101.0这个网络。

show ip proto：

显示当前的路由协义是rip路由协议，rip路由协议每30秒就更新一次路由表。默认的版本是1，这里的路由器可以接受任意版本的路由器。下一次发送rip更新时间在19s后180s后没有回复判定路由无效，保持计时器180s，路由刷新240s后。出站升级过滤单没有设置（所有端口），下面的就是路由的信息，接口FastEtnernet0/1，发送一个数据包，接受一个数据报，认证密钥为2，路由网络号为10.0.0.0，路由信息资源是网络：10.1.1.2.

说明：其他的路由器sh ip route，show ip protocol之后类似，不再赘述。效果图如下：

在路由器上ping各个IP地址，结果记录到监测清单3-4中。

监测清单3-4如下：

IP	R1	R2	R3	R4
10.1.1.1	-	√	√	√
10.2.2.1	-	×	×	×
10.3.3.1	-	×	×	×
10.1.1.2	√	-	√	√
192.168.101.1	√	-	√	√
192.168.101.2	√	√	-	√
172.16.10.1	√	√	-	√
172.16.10.2	√	√	√	-
172.16.11.1	×	×	×	-
172.16.12.1	×	×	×	-

实验问题探究：R2的路由表中是否出现了10.3.3.0/27的路由，R3的路由表是否出现了172.16.12.0/27的路由？在R1、R2和R3上能否ping通172.16.12.1，在R2、R3和R4上能否ping通10.3.3.1？为什么

解：

通过检测表可以看出，R2的路由表中没有出现了10.3.3.0/27的路由，R3的路由表没有出现了172.16.12.0/27的路由，在R1、R2和R3上不能ping通172.16.12.1，在R2、R3和R4上不能ping通10.3.3.1，因为10.3.3.0/27及172.16.12.0/27已不在默认的A类及B类网络中。

探究：通过查阅资料了解到：rip路由协议版本一是有类路由，他的报文传送方式为广播方式在通告时不携带掩码，所以在更新的时候，将24位的掩码变成16位的，所以他只能ping通过A类或B类网络或者处于同一网络下的接口。

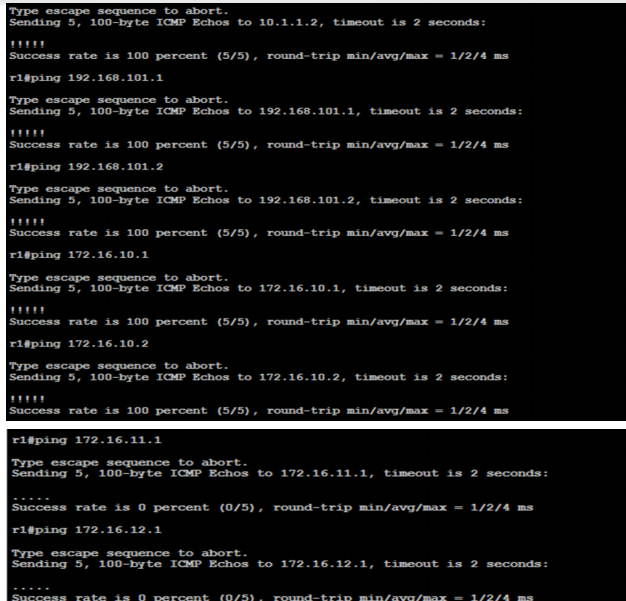

在r1中 ping各个IP地址的截图如下：

在r2中ping各个IP地址截图如下：

在r3中ping各个IP地址截图如下：

在r4中ping各个IP地址截图如下：

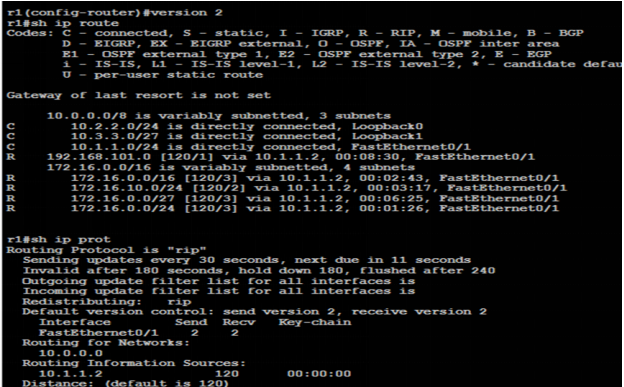

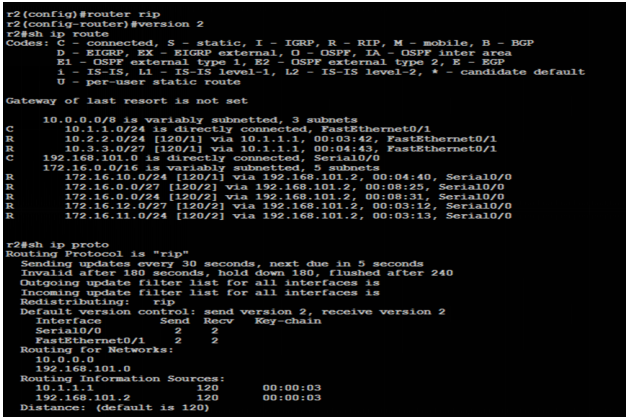

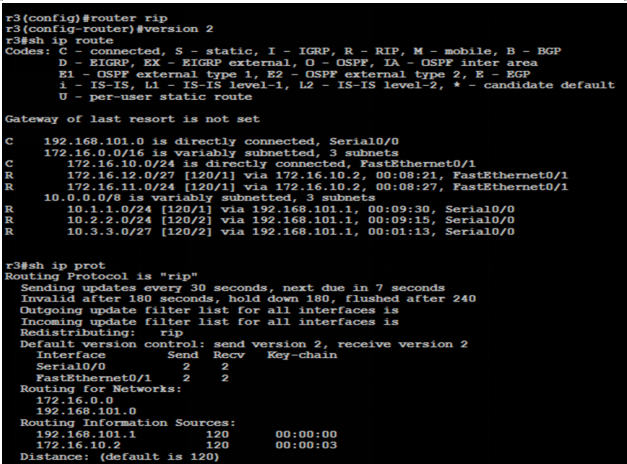

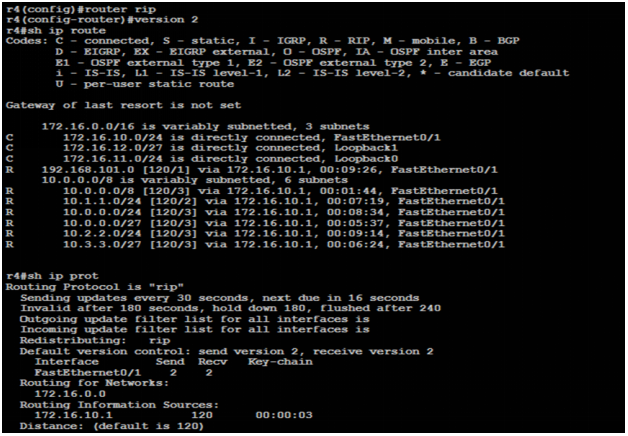

将RIP升级成version2，并且在路由器上查看“show ip route”、“show ip protocol”命令的输出。

此时发现所有的路由器接口都能互相ping通：

实验问题：

此时R2的路由表中是否出现了10.3.3.0/27的路由，R3的路由表是否出现了172.16.12.0/27的路由？为什么？

出现了。在R1、R2和R3上能ping通172.16.12.1，在R2、R3和R4上能否ping通10.3.3.1了。说明RIP v2可以传递子网掩码，它可以解决VLSM问题。

探究：通过查阅资料了解到：

RIP-1的报文传送方式为广播方式｡RIP-2有两种报文传送方式,即广播方式和组播方式,默认将采用组播方式发送报文｡RIP-2中组播地址为224.0.0.9｡

组播发送报文的好处是在同一网络中那些没有运行RIP的主机可以避免接收RIP的广播报文｡另外,以组播方式发送报文还可以使运行RIP-1的主机避免错误地接收和处理RIP-2中带有子网掩码的路由｡当接口运行RIP-2 广播方式时,也可接收RIP-1的报文｡所以，将rip的版本升级之后就能够相互ping的通。故：R2的路由表中出现了10.3.3.0/27的路由，R3的路由表出现了172.16.12.0/27的路由。

在r1,r2,r3,r4中分别输入route rip命令进入RIP协议配置模式，然后在配置模式下分别输入version2将rip升级，然后分别输入show ip route 和show ip protocol查看指定网段的内容和路由协议。
