一、实验目的

1.  学习4X4键盘的与CPU的接口原理

2.  掌握键盘芯片HD7279的使用，及8位数码管的显示方法；

二、实验内容

1.  通过4X4按键完成在数码管上的各种显示功能，以及LCD上显示。

三、实验设备

1. EL-ARM-830+教学实验箱，PentiumII以上的PC机，仿真调试电缆。

2.  PC操作系统WIN98或WIN2000或WINXP，ADS1.2集成开发环境，

仿真调试驱动程序。

四、实验步骤

1．本实验使用实验教学系统的CPU板，键盘、8位数码管。在进行本实验时、AD通道选择开关、LCD电源开关、音频的左右声道开关、触摸屏中断选择开关等均应处在关闭状态。

2．在PC机并口和实验箱的CPU板上的JTAG接口之间，连接仿真调试电缆，以及串口间连接公/母接头串口线。

3．打开超级终端，配置串口的属性（如COM1），配置波特率为115200，校验位无，数据位为8，停止位为1，数据控制流为无；检查连接是否可靠，可靠后，接入电源线，系统上电，同时按住“空格”键，进入VIVI状态。

4．打开ADS1.2开发环境，从里面打开\实验程序\HARDWARE\ADS\实验十一\Key_Led.mcp项目文件，进行编译。

5．编译通过后，进入ADS1.2调试界面，加载实验程序\HARDWARE\ADS\实验十一\Key_Led_Data\Debug中的映象文件程序映像Key_Led.axf。

6．在ADS调试环境下全速运行映象文件。按下任意键值，观察数码管的显示。说明： “0”键表示数码管测试，8个数码管闪烁，“4”键表示数码管复位，“1” 键表示数码管右移8位，“2” 键表示数码管循环右移，“9” 键表示数码管左移8位，“A” 键表示数码管循环左移。其他按键在最右两个数码管上显示键值。根据HD7279A.PDF文档可以进一步开发具体的相应的程序。

五、实验题目及做法



要求一：设计程序按键值显示在数码管中，要求数码管自左到右显示1,2,3,4并且每一个数字中间用U隔开，并且U字能够闪烁。

实验中我对5号键进行了操作，其中代码修改如下

实验代码截图：

        实验代码中第一个for循环我参照HD7279A.PDF对U数码管进行了相应的设置，第二个for循环对1,2,3,4数码管进行了相应的设置，最后一段代码是对U的闪烁效果进行了处理。此处可以看到第二个for循环我进行了很多if语句的判断，是由于数码管的顺序不是从左到右1,2,3，……8，而是4、3、2、1、8、7、6、5.试验箱数码管顺序不正常，我就进行了相应的设置。

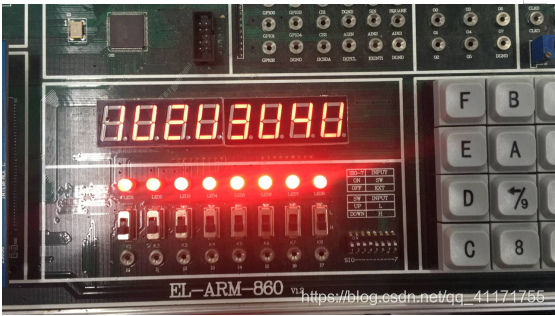

实验结果截图如下：

要求二：将key对应的ENT5引脚功能进行设置，让key值的获取不是采用中断的形式、而是采用CPU轮询查看的方式接收key值

对此实验要求，我首先将rGPFCON寄存器的功能进行设置，由原先的中断特殊功能引脚，改为了输入功能引脚。然后在main函数里面，while死循环里面加上对rGPFDAT第5号位的检测（if语句判断），当有键值输入的时候，5号位会为低电平信号，就会进入if语句，在这里面读取7279寄存器里面的值，并转换付给key_number变量。

实验代码截图如下：

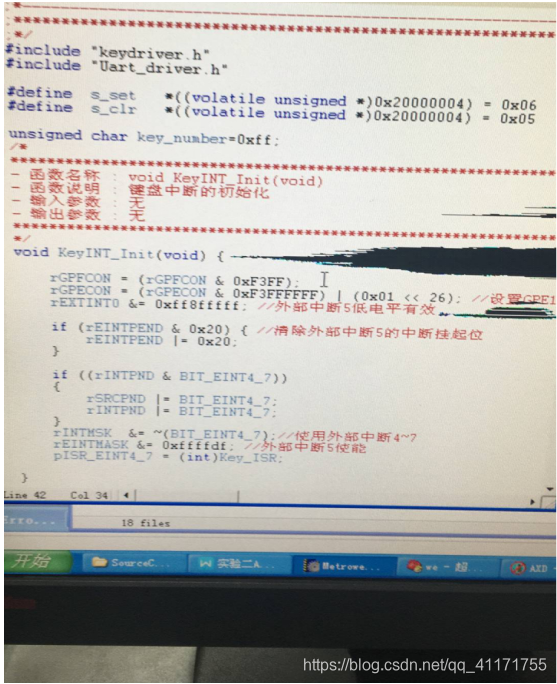

  此出可以看到我对rGPFCON寄存器的值进行了相应的设置，将第五号引脚改为了输入引脚功能。

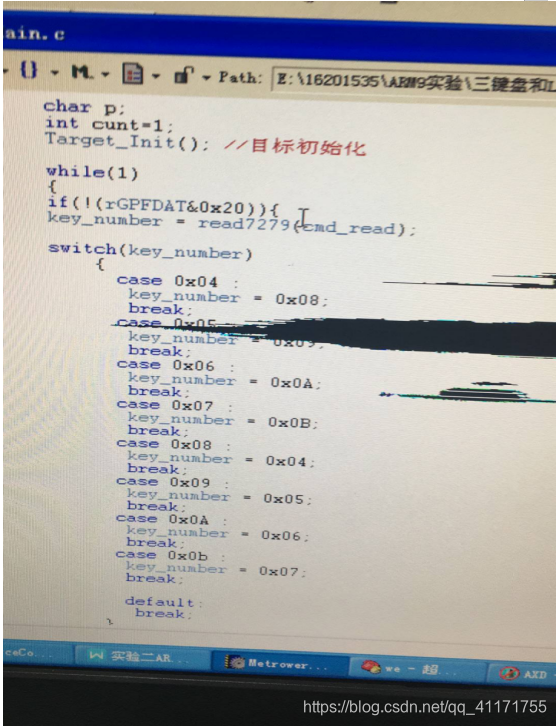

当有按键按下是rGPFDAT第5号位为低电平0，并对key_number进行了赋值。

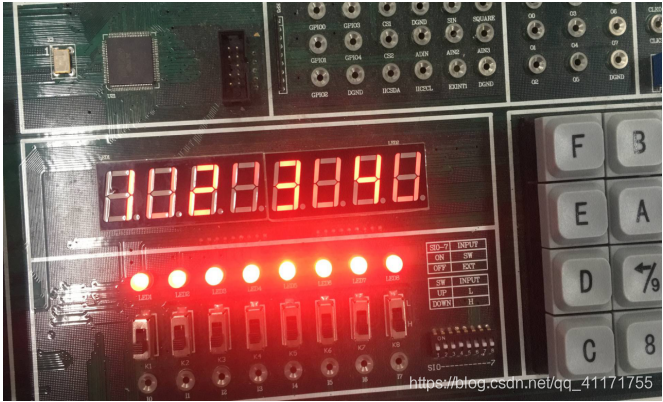

结果截图：
