ARM的UART实验

实验题目:设计一个串口初始化程 Uart_Init_Ext(int pclk,int baud,int parity,int stop, int len)要求在Uart_driver.c 和 Uart_driver.h中实现驱动,然后在TARGET.c的Target—_Init(void)中调用

PC端用超级终端验证结果。串口寄存器参考实验指导手册

baud 为波特率

parity 为奇偶校验

          0 = 无奇偶

          4= 奇校验

5 = 偶校验

6 = 奇偶位始终为1

7 = 奇偶位始终为0

stop 为停止位

0 = 1个停止位

1 = 2个停止位



len 为数据位长度

0 = 长度为5

1 = 长度为6

2 = 长度为7

3 = 长度为8

Uart_Init_Ext编码如下:

void Uart_Init_Ext(int pclk,int baud,int parity,int stop, int len)

{

    int i;

    int p,s,l;

    if(pclk == 0)

    pclk    = PCLK;

    if(parity==0) p=0x0;

    else if(parity==4) p=0x20;

    else if(parity==5) p=0x28;

    else if(parity==6) p=0x30;

    else if(parity==7) p=0x38;

    if(stop==0) s=0x0;

    else if(stop==1) s=0x4;

    if(len==0) l=0x0;

    else if(len==1) l=0x1;

    else if(len==2) l=0x2;

    else if(len==3) l=0x3;



    //rULCON0 = parity*8+stop*4+len;

    rULCON0 =p+s+l;

rUCON0  = 0x245;

for(i=0;i<100;i++);

}





Target.c中的Uart_Init_Ext配置如下:

void Target_Init(void)

{

MMU_Init();

ChangeClockDivider(1,1);          // 1:2:4

ChangeMPllValue(0xa1,0x3,0x1);    // FCLK=202.8MHz



    Port_Init();

    Isr_Init();

Uart_Init(0,4800);

Uart_Init_Ext(0,115200,0,1,1);

//此处设置的是波特率为115200,无奇偶校验,两个停止位,数据长度为6





    Uart_Select(0);

}

对应上面的设置,超级终端进行了组设置:

  1. 超级终端配置配置如下: 波特率为115200,无奇偶校验,两个停止位

Uart_Init_Ext(0,115200,0,1,1);

  1. 超级终端配置配置如下: 波特率为115200,奇校验,两个停止位

 Uart_Init_Ext(0,115200,4,1,1);

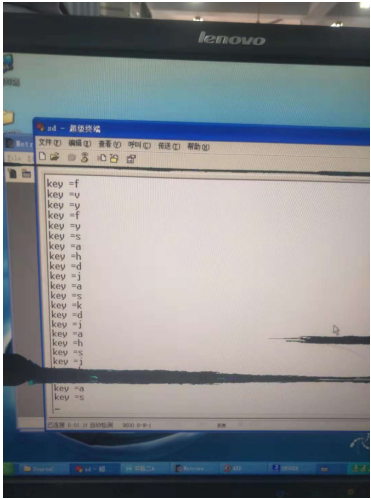

实现指定参数UART通信效果截图如下

问题以及解决:

       在本次实验中,我设计一个串口初始化程序 Uart_Init_Ext(int pclk,int baud,int parity,int stop, int len)放在Uart_driver.c 文件里面,并在 Uart_driver.h中设置了函数原形,然后在TARGET.c的Target—_Init(void)中实现了调用,但发现,运行程序的时候老是在AXD中报错,后来发现超级终端的设置要和本实验中Uart_Init_Ext函数中设置的参数要保持一致才能通信
