我们基于图像的梯度和颜色特征，定位车道线的位置。

在这里选用Sobel边缘提取算法，Sobel相比于Canny的优秀之处在于，它可以选择横向或纵向的边缘进行提取。从车道的拍摄图像可以看出，我们关心的正是车道线在横向上的边缘突变。OpenCV提供的cv2.Sobel()函数，将进行边缘提取后的图像做二进制图的转化，即提取到边缘的像素点显示为白色（值为1），未提取到边缘的像素点显示为黑色（值为0）。由于只使用边缘检测，在有树木阴影覆盖的区域时，虽然能提取出车道线的大致轮廓，但会同时引入的噪声，给后续处理带来麻烦。所以在这里我们引入颜色阈值来解决这个问题。

1.颜色空间

在车道线检测中，我们使用的是HSL颜色空间，其中H表示色相，即颜色，S表示饱和度，即颜色的纯度，L表示颜色的明亮程度。

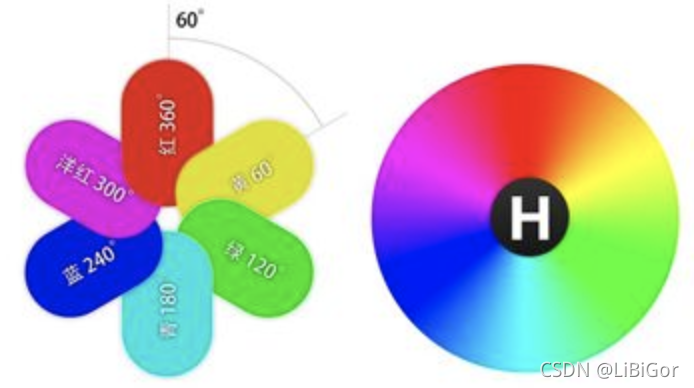

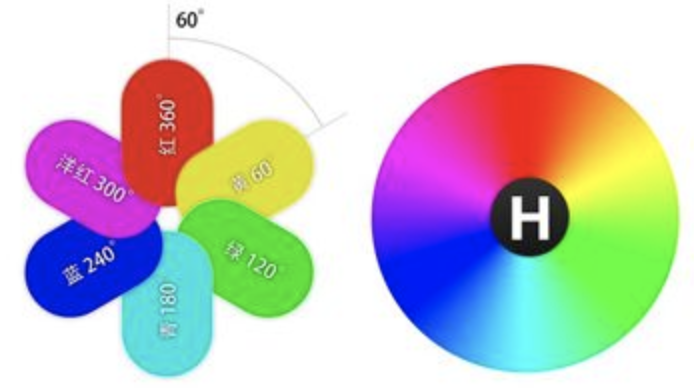

HSL的H(hue)分量，代表的是人眼所能感知的颜色范围，这些颜色分布在一个平面的色相环上，取值范围是0°到360°的圆心角，每个角度可以代表一种颜色。色相值的意义在于，我们可以在不改变光感的情况下，通过旋转色相环来改变颜色。在实际应用中，我们需要记住色相环上的六大主色，用作基本参照：360°/0°红、60°黄、120°绿、180°青、240°蓝、300°洋红，它们在色相环上按照60°圆心角的间隔排列：

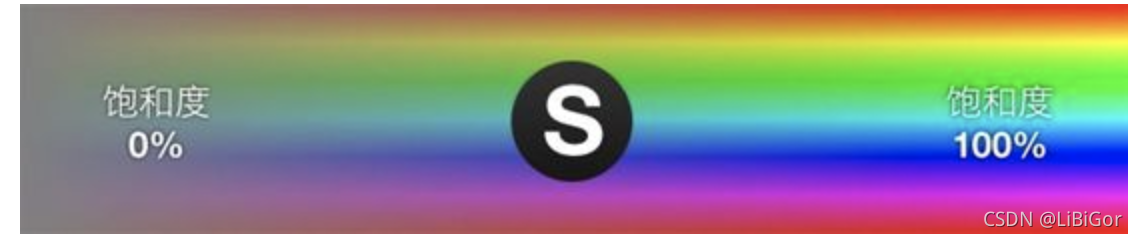

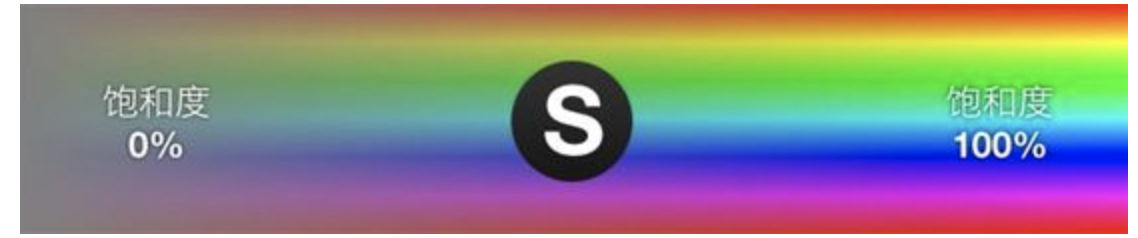

HSL的S(saturation)分量，指的是色彩的饱和度，描述了相同色相、明度下色彩纯度的变化。数值越大，颜色中的灰色越少，颜色越鲜艳，呈现一种从灰度到纯色的变化。因为车道线是黄色或白色，所以利用s通道阈值来检测车道线。

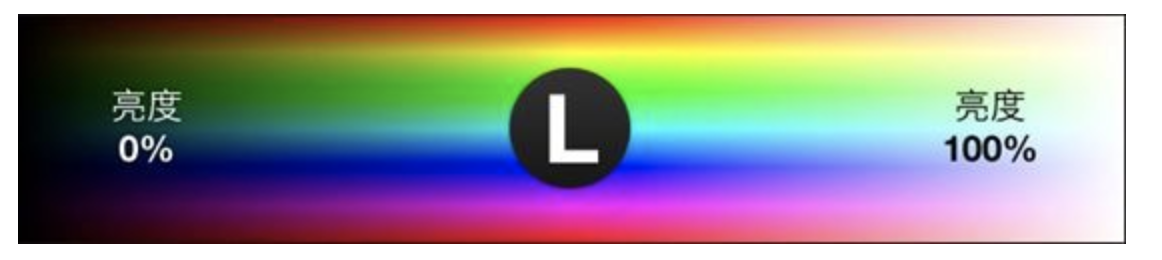

HSL的L(lightness)分量，指的是色彩的明度，作用是控制色彩的明暗变化。数值越小，色彩越暗，越接近于黑色；数值越大，色彩越亮，越接近于白色。

2.车道线提取

车道线提取的代码如下所示：

# 车道线提取代码
def pipeline(img, s_thresh=(170, 255), sx_thresh=(40, 200)):img = np.copy(img)#1.将图像转换为HLS色彩空间，并分离各个通道hls = cv2.cvtColor(img, cv2.COLOR_RGB2HLS).astype(np.float)h_channel = hls[:, :, 0]l_channel = hls[:, :, 1]s_channel = hls[:, :, 2]#2.利用sobel计算x方向的梯度sobelx = cv2.Sobel(l_channel, cv2.CV_64F, 1, 0)abs_sobelx = np.absolute(sobelx) # 将导数转换为8bit整数scaled_sobel = np.uint8(255 * abs_sobelx / np.max(abs_sobelx))sxbinary = np.zeros_like(scaled_sobel)sxbinary[(scaled_sobel >= sx_thresh[0]) & (scaled_sobel <= sx_thresh[1])] = 1# 3.对s通道进行阈值处理s_binary = np.zeros_like(s_channel)s_binary[(s_channel >= s_thresh[0]) & (s_channel <= s_thresh[1])] = 1# 4. 将边缘检测的结果和颜色空间阈值的结果合并，并结合l通道的取值，确定车道提取的二值图结果color_binary = np.zeros_like(sxbinary)color_binary[((sxbinary == 1) | (s_binary == 1)) & (l_channel > 100)] = 1return color_binary

我们来看下整个流程：

首先我们是把图像转换为HLS颜色空间，然后利用边缘检测和阈值的方法检测车道线，我们以下图为例，来看下检测结果：

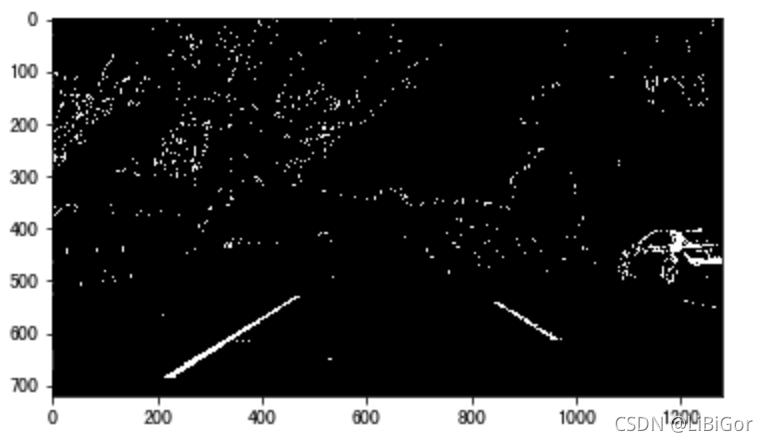

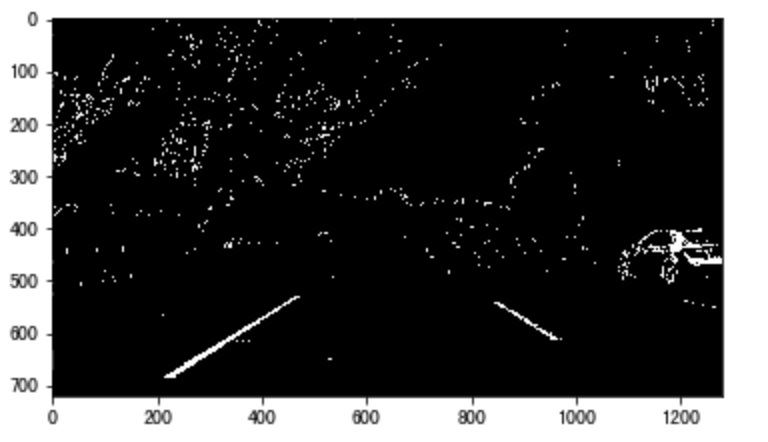

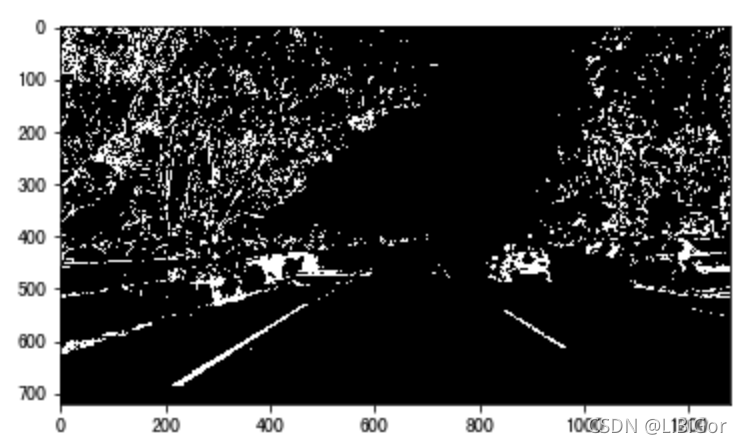

• 利用sobel边缘检测的结果
•

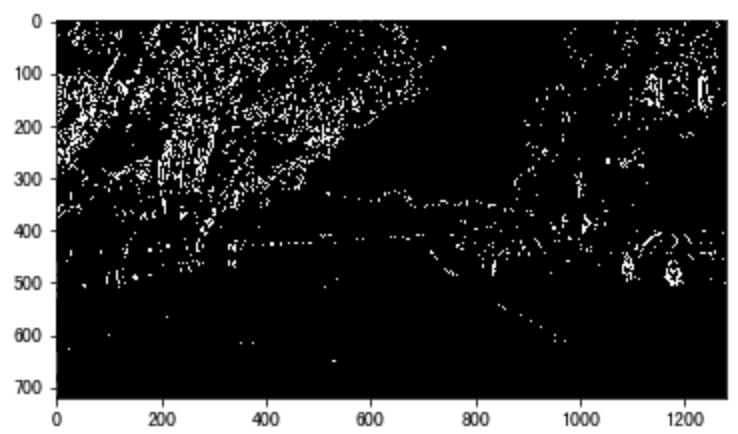

• 利用S通道的阈值检测结果

•

• 将边缘检测结果与颜色检测结果合并，并利用L通道抑制非白色的信息：

•

---

总结：

1. 颜色空间：

   HLS：色相，饱和度，明亮程度

2. 车道线提取

   颜色空间转换-》边缘检测-》颜色阈值-》合并得到检测结果。

---

代码：

# encoding:utf-8
import cv2
import numpy as np
import matplotlib.pyplot as plt
#遍历文件夹
import glob
from moviepy.editor import VideoFileClip"""参数设置"""
nx = 9
ny = 6
#获取棋盘格数据
file_paths = glob.glob("./camera_cal/calibration*.jpg")# 绘制对比图
def plot_contrast_image(origin_img, converted_img, origin_img_title="origin_img", converted_img_title="converted_img",converted_img_gray=False):fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(15, 20))ax1.set_title = origin_img_titleax1.imshow(origin_img)ax2.set_title = converted_img_titleif converted_img_gray == True:ax2.imshow(converted_img, cmap="gray")else:ax2.imshow(converted_img)plt.show()#相机矫正使用opencv封装好的api
#目的:得到内参、外参、畸变系数
def cal_calibrate_params(file_paths):#存储角点数据的坐标object_points = [] #角点在真实三维空间的位置image_points = [] #角点在图像空间中的位置#生成角点在真实世界中的位置objp = np.zeros((nx*ny,3),np.float32)#以棋盘格作为坐标，每相邻的黑白棋的相差1objp[:,:2] = np.mgrid[0:nx,0:ny].T.reshape(-1,2)#角点检测for file_path in file_paths:img = cv2.imread(file_path)#将图像灰度化gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)#角点检测rect,coners = cv2.findChessboardCorners(gray,(nx,ny),None)#若检测到角点，则进行保存 即得到了真实坐标和图像坐标if rect == True :object_points.append(objp)image_points.append(coners)# 相机较真ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(object_points, image_points, gray.shape[::-1], None, None)return ret, mtx, dist, rvecs, tvecs# 图像去畸变：利用相机校正的内参，畸变系数
def img_undistort(img, mtx, dist):dis = cv2.undistort(img, mtx, dist, None, mtx)return dis#车道线提取
#颜色空间转换--》边缘检测--》颜色阈值--》并且使用L通道进行白色的区域进行抑制
def pipeline(img,s_thresh = (170,255),sx_thresh=(40,200)):# 复制原图像img = np.copy(img)# 颜色空间转换hls = cv2.cvtColor(img,cv2.COLOR_RGB2HLS).astype(np.float)l_chanel = hls[:,:,1]s_chanel = hls[:,:,2]#sobel边缘检测sobelx = cv2.Sobel(l_chanel,cv2.CV_64F,1,0)#求绝对值abs_sobelx = np.absolute(sobelx)#将其转换为8bit的整数scaled_sobel = np.uint8(255 * abs_sobelx / np.max(abs_sobelx))#对边缘提取的结果进行二值化sxbinary = np.zeros_like(scaled_sobel)#边缘位置赋值为1，非边缘位置赋值为0sxbinary[(scaled_sobel >= sx_thresh[0]) & (scaled_sobel <= sx_thresh[1])] = 1plt.figure()plt.imshow(sxbinary, cmap='gray')plt.title("sobel")plt.show()#对S通道进行阈值处理s_binary = np.zeros_like(s_chanel)s_binary[(s_chanel >= s_thresh[0]) & (s_chanel <= s_thresh[1])] = 1plt.figure()plt.imshow(s_binary, cmap='gray')plt.title("schanel")plt.show()# 结合边缘提取结果和颜色通道的结果，color_binary = np.zeros_like(sxbinary)color_binary[((sxbinary == 1) | (s_binary == 1)) & (l_chanel > 100)] = 1return color_binaryif __name__ == "__main__":#测试车道线提取img = cv2.imread('./test/test3.jpg')result = pipeline(img)plot_contrast_image(img, result, converted_img_gray=True)

代码输出：

1.原图

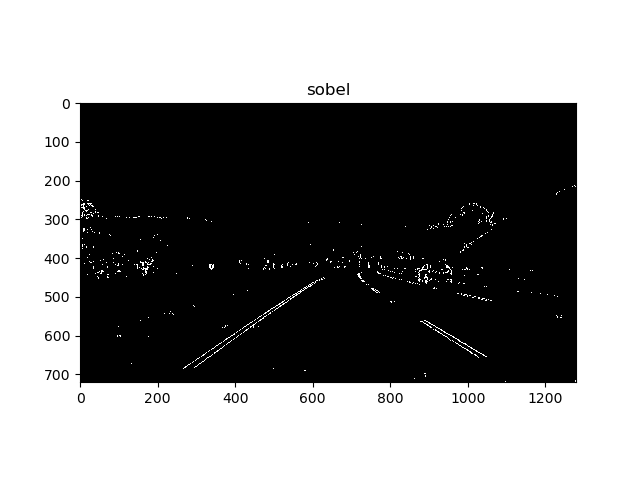

2.sobel之后

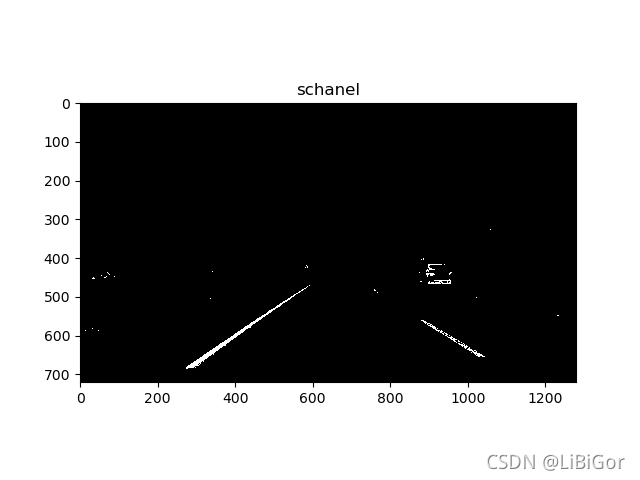

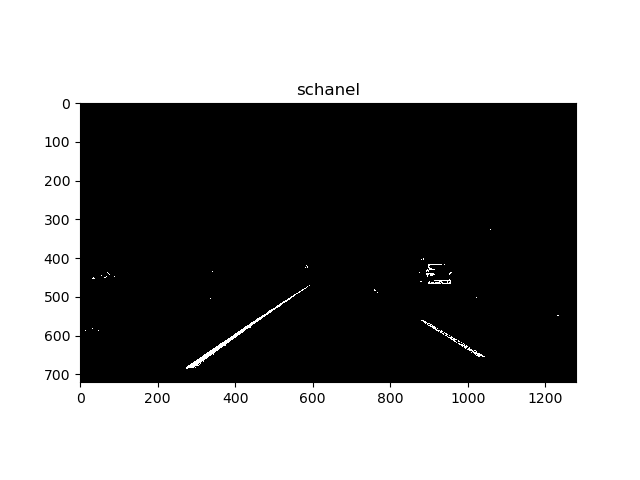

3.schanel

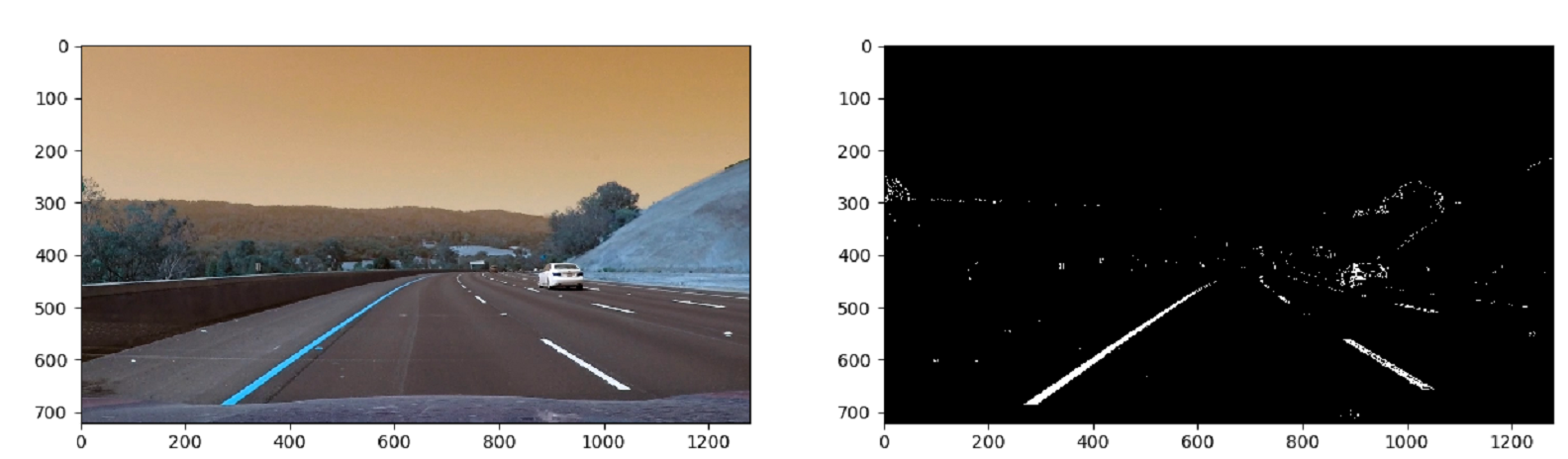

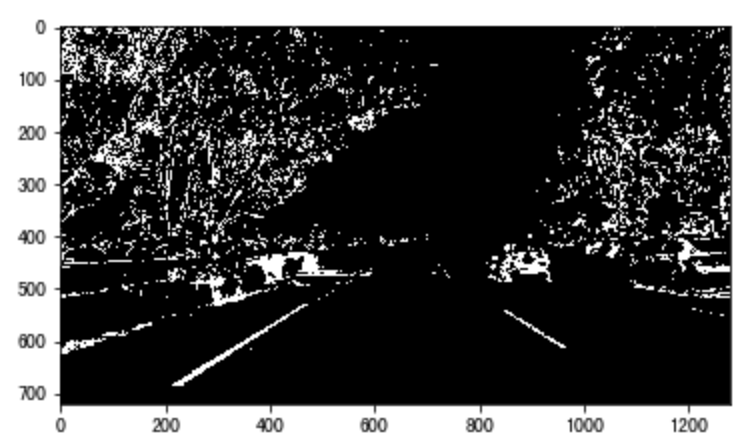

  4.处理完毕对比图
