1. 定位思想

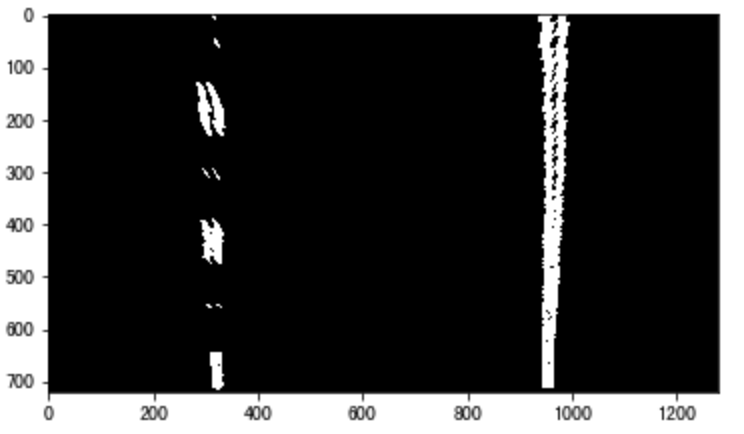

下图是我们检测到的车道线结果：

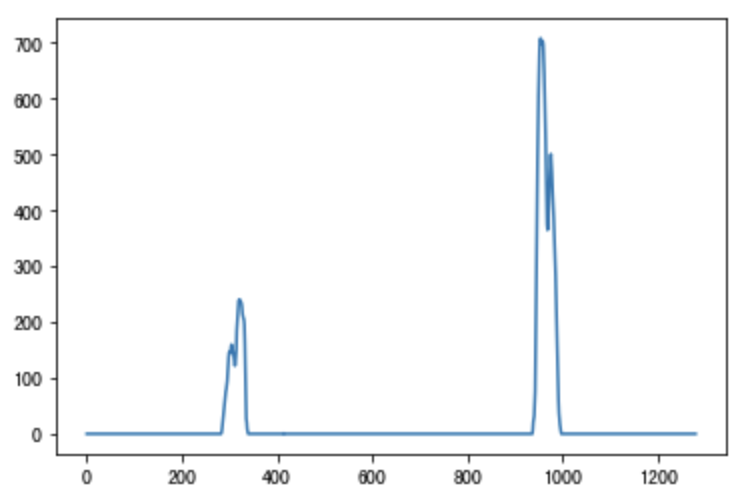

沿x轴方向统计每一列中白色像素点的个数，横坐标是图像的列数，纵坐标表示每列中白色点的数量，那么这幅图就是“直方图”，如下图所示：

对比上述两图，可以发现直方图左半边最大值对应的列数，即为左车道线所在的位置，直方图右半边最大值对应的列数，是右车道线所在的位置。

确定左右车道线的大致位置后，使用”滑动窗口“的方法，在图中对左右车道线的点进行搜索。

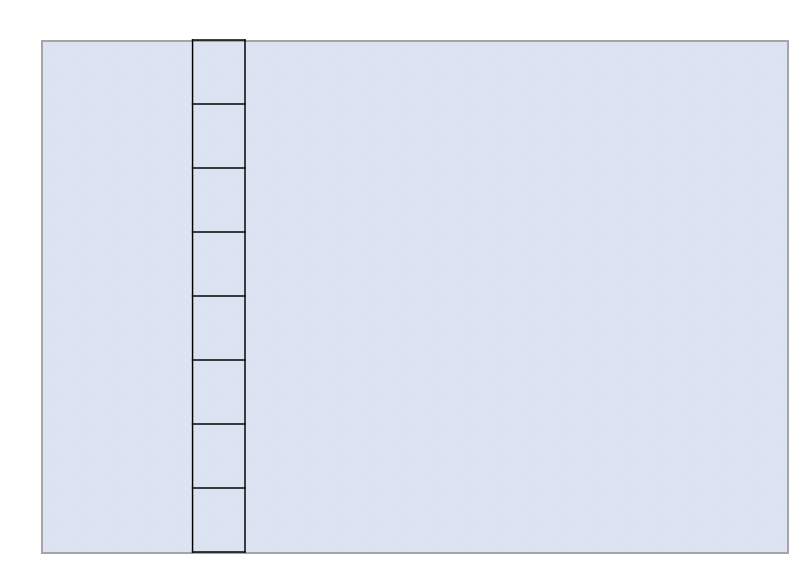

滑动窗口的搜索过程：

设置搜索窗口大小（width和height）：一般情况下width为手工设定，height为图片大小除以设置搜索窗口数目计算得到。
以搜寻起始点作为当前搜索的基点，并以当前基点为中心，做一个网格化搜索。
对每个搜索窗口分别做水平和垂直方向直方图统计，统计在搜索框区域内非零像素个数，并过滤掉非零像素数目小于50的框。
计算非零像素坐标的均值作为当前搜索框的中心，并对这些中心点做一个二阶的多项式拟合，得到当前搜寻对应的车道线曲线参数。

2.实现

使用直方图和滑动窗口检测车道线的代码如下：

def cal_line_param(binary_warped):# 1.确定左右车道线的位置# 统计直方图histogram = np.sum(binary_warped[:, :], axis=0)# 在统计结果中找到左右最大的点的位置，作为左右车道检测的开始点# 将统计结果一分为二，划分为左右两个部分，分别定位峰值位置，即为两条车道的搜索位置midpoint = np.int(histogram.shape[0] / 2)leftx_base = np.argmax(histogram[:midpoint])rightx_base = np.argmax(histogram[midpoint:]) + midpoint# 2.滑动窗口检测车道线# 设置滑动窗口的数量，计算每一个窗口的高度nwindows = 9window_height = np.int(binary_warped.shape[0] / nwindows)# 获取图像中不为0的点nonzero = binary_warped.nonzero()nonzeroy = np.array(nonzero[0])nonzerox = np.array(nonzero[1])# 车道检测的当前位置leftx_current = leftx_baserightx_current = rightx_base# 设置x的检测范围，滑动窗口的宽度的一半，手动指定margin = 100# 设置最小像素点，阈值用于统计滑动窗口区域内的非零像素个数，小于50的窗口不对x的中心值进行更新minpix = 50# 用来记录搜索窗口中非零点在nonzeroy和nonzerox中的索引left_lane_inds = []right_lane_inds = []# 遍历该副图像中的每一个窗口for window in range(nwindows):# 设置窗口的y的检测范围，因为图像是（行列）,shape[0]表示y方向的结果，上面是0win_y_low = binary_warped.shape[0] - (window + 1) * window_heightwin_y_high = binary_warped.shape[0] - window * window_height# 左车道x的范围win_xleft_low = leftx_current - marginwin_xleft_high = leftx_current + margin# 右车道x的范围win_xright_low = rightx_current - marginwin_xright_high = rightx_current + margin# 确定非零点的位置x,y是否在搜索窗口中，将在搜索窗口内的x,y的索引存入left_lane_inds和right_lane_inds中good_left_inds = ((nonzeroy >= win_y_low) & (nonzeroy < win_y_high) &(nonzerox >= win_xleft_low) & (nonzerox < win_xleft_high)).nonzero()[0]good_right_inds = ((nonzeroy >= win_y_low) & (nonzeroy < win_y_high) &(nonzerox >= win_xright_low) & (nonzerox < win_xright_high)).nonzero()[0]left_lane_inds.append(good_left_inds)right_lane_inds.append(good_right_inds)# 如果获取的点的个数大于最小个数，则利用其更新滑动窗口在x轴的位置if len(good_left_inds) > minpix:leftx_current = np.int(np.mean(nonzerox[good_left_inds]))if len(good_right_inds) > minpix:rightx_current = np.int(np.mean(nonzerox[good_right_inds]))# 将检测出的左右车道点转换为arrayleft_lane_inds = np.concatenate(left_lane_inds)right_lane_inds = np.concatenate(right_lane_inds)# 获取检测出的左右车道点在图像中的位置leftx = nonzerox[left_lane_inds]lefty = nonzeroy[left_lane_inds]rightx = nonzerox[right_lane_inds]righty = nonzeroy[right_lane_inds]# 3.用曲线拟合检测出的点,二次多项式拟合，返回的结果是系数left_fit = np.polyfit(lefty, leftx, 2)right_fit = np.polyfit(righty, rightx, 2)return left_fit, right_fit

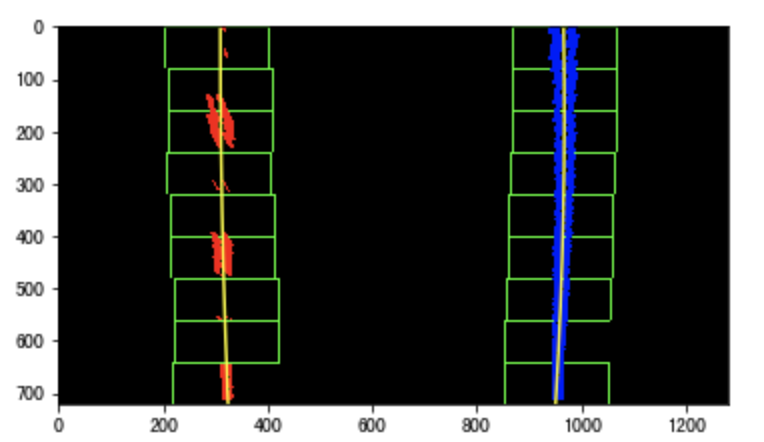

车道线的检测的拟合结果如下图所示：

其中绿色的方框是滑动窗口的结果，中间的黄线是车道线拟合的结果。

下面我们将车道区域绘制处理，即在检测出的车道线中间绘制多边形，代码如下：

def fill_lane_poly(img, left_fit, right_fit):# 获取图像的行数y_max = img.shape[0]# 设置输出图像的大小，并将白色位置设为255out_img = np.dstack((img, img, img)) * 255# 在拟合曲线中获取左右车道线的像素位置left_points = [[left_fit[0] * y ** 2 + left_fit[1] * y + left_fit[2], y] for y in range(y_max)]right_points = [[right_fit[0] * y ** 2 + right_fit[1] * y + right_fit[2], y] for y in range(y_max - 1, -1, -1)]# 将左右车道的像素点进行合并line_points = np.vstack((left_points, right_points))# 根据左右车道线的像素位置绘制多边形cv2.fillPoly(out_img, np.int_([line_points]), (0, 255, 0))return out_img

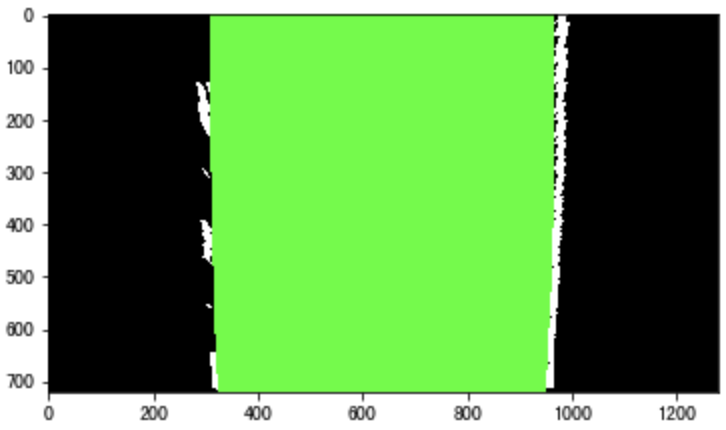

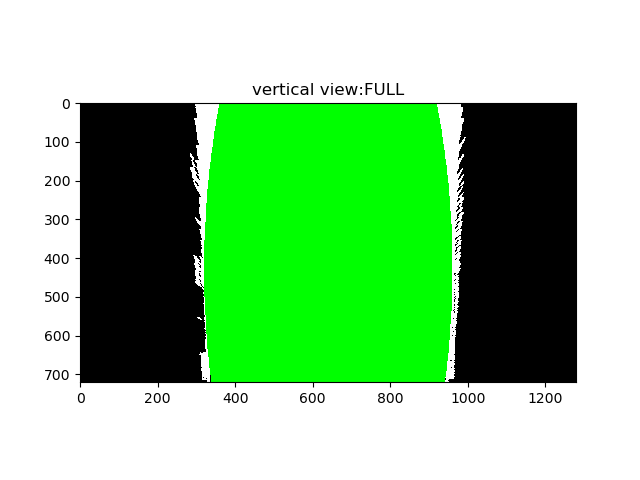

效果如下图所示：

其中两个方法给大家介绍下：

np.vstack:按垂直方向（行顺序）堆叠数组构成一个新的数组

np.dstack:按水平方向（列顺序）堆叠数组构成一个新的数组

np.hstack(),np.vstack()解读_lllxxq141592654的博客-CSDN博客_np.vstack()https://blog.csdn.net/lllxxq141592654/article/details/84260091https://blog.csdn.net/lllxxq141592654/article/details/84260091https://blog.csdn.net/lllxxq141592654/article/details/84260091

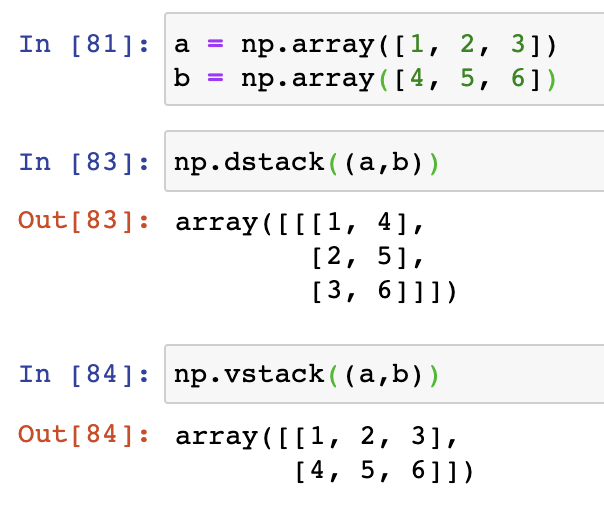

示例如下：

将检测出的车道逆投影到原始图像，直接调用透视变换的方法即可：

transform_img_inverse = img_perspect_transform(result, M_inverse)

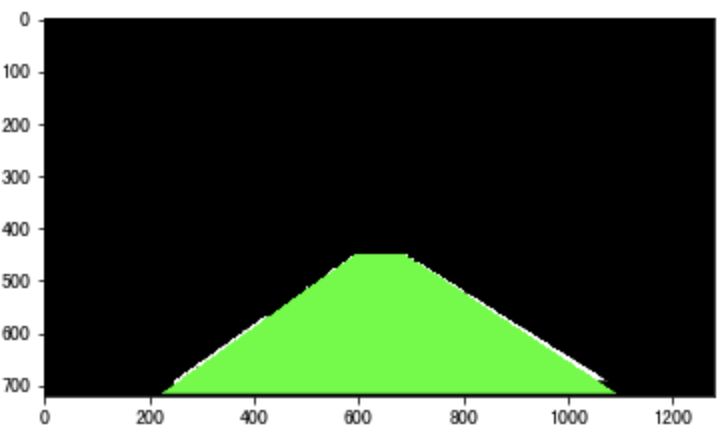

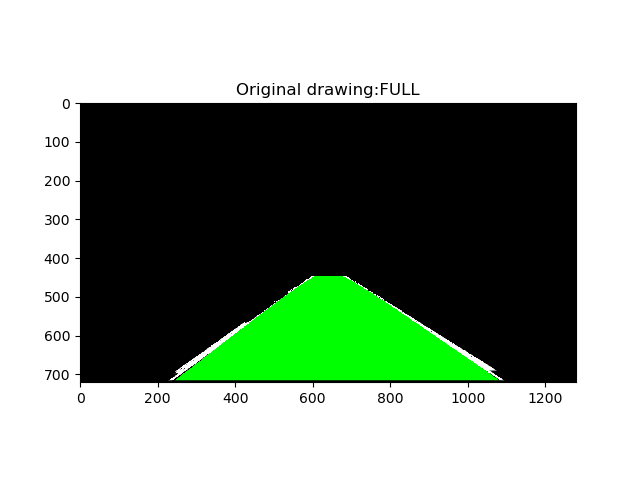

效果如下图所示：

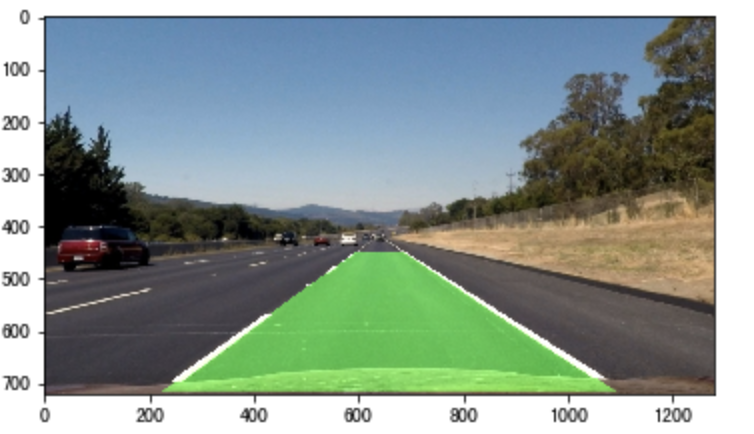

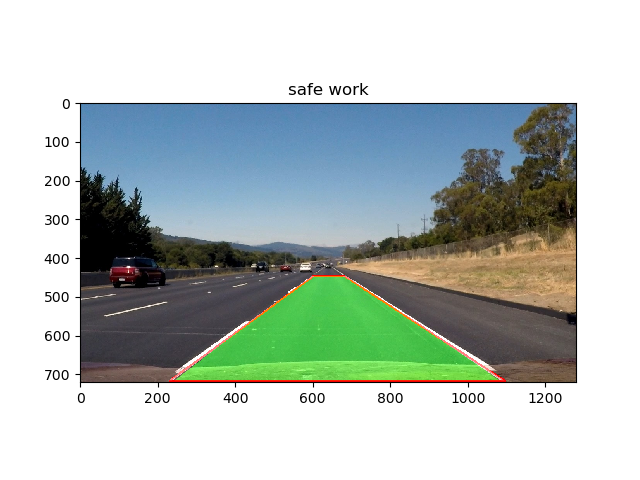

最后将其叠加在原图像上，则有：

总结：

知道车道线精确定位的思想：

首先利用直方图的方法确定左右车道线的位置，然后利用滑动窗口的方法，搜索车道线位置，并进行拟合，然后绘制车道区域，并进行反投影，得到原始图像中的车道区域。

代码实现：

# encoding:utf-8from matplotlib import font_manager
my_font = font_manager.FontProperties(fname="/System/Library/Fonts/PingFang.ttc")import cv2
import numpy as np
import matplotlib.pyplot as plt
#遍历文件夹
import glob
from moviepy.editor import VideoFileClip
import sys
reload(sys)
sys.setdefaultencoding('utf-8')"""参数设置"""
nx = 9
ny = 6
#获取棋盘格数据
file_paths = glob.glob("./camera_cal/calibration*.jpg")#相机矫正使用opencv封装好的api
#目的:得到内参、外参、畸变系数
def cal_calibrate_params(file_paths):#存储角点数据的坐标object_points = [] #角点在真实三维空间的位置image_points = [] #角点在图像空间中的位置#生成角点在真实世界中的位置objp = np.zeros((nx*ny,3),np.float32)#以棋盘格作为坐标，每相邻的黑白棋的相差1objp[:,:2] = np.mgrid[0:nx,0:ny].T.reshape(-1,2)#角点检测for file_path in file_paths:img = cv2.imread(file_path)#将图像灰度化gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)#角点检测rect,coners = cv2.findChessboardCorners(gray,(nx,ny),None)#若检测到角点，则进行保存 即得到了真实坐标和图像坐标if rect == True :object_points.append(objp)image_points.append(coners)# 相机较真ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(object_points, image_points, gray.shape[::-1], None, None)return ret, mtx, dist, rvecs, tvecs# 图像去畸变：利用相机校正的内参，畸变系数
def img_undistort(img, mtx, dist):dis = cv2.undistort(img, mtx, dist, None, mtx)return dis#车道线提取
#颜色空间转换--》边缘检测--》颜色阈值--》并且使用L通道进行白色的区域进行抑制
def pipeline(img,s_thresh = (170,255),sx_thresh=(40,200)):# 复制原图像img = np.copy(img)# 颜色空间转换hls = cv2.cvtColor(img,cv2.COLOR_RGB2HLS).astype(np.float)l_chanel = hls[:,:,1]s_chanel = hls[:,:,2]#sobel边缘检测sobelx = cv2.Sobel(l_chanel,cv2.CV_64F,1,0)#求绝对值abs_sobelx = np.absolute(sobelx)#将其转换为8bit的整数scaled_sobel = np.uint8(255 * abs_sobelx / np.max(abs_sobelx))#对边缘提取的结果进行二值化sxbinary = np.zeros_like(scaled_sobel)#边缘位置赋值为1，非边缘位置赋值为0sxbinary[(scaled_sobel >= sx_thresh[0]) & (scaled_sobel <= sx_thresh[1])] = 1#对S通道进行阈值处理s_binary = np.zeros_like(s_chanel)s_binary[(s_chanel >= s_thresh[0]) & (s_chanel <= s_thresh[1])] = 1# 结合边缘提取结果和颜色通道的结果，color_binary = np.zeros_like(sxbinary)color_binary[((sxbinary == 1) | (s_binary == 1)) & (l_chanel > 100)] = 1return color_binary#透视变换-->将检测结果转换为俯视图。
#获取透视变换的参数矩阵【二值图的四个点】
def cal_perspective_params(img,points):# x与y方向上的偏移offset_x = 330offset_y = 0#转换之后img的大小img_size = (img.shape[1],img.shape[0])src = np.float32(points)#设置俯视图中的对应的四个点 左上角 右上角 左下角 右下角dst = np.float32([[offset_x, offset_y], [img_size[0] - offset_x, offset_y],[offset_x, img_size[1] - offset_y], [img_size[0] - offset_x, img_size[1] - offset_y]])## 原图像转换到俯视图M = cv2.getPerspectiveTransform(src, dst)# 俯视图到原图像M_inverse = cv2.getPerspectiveTransform(dst, src)return M, M_inverse#根据透视变化矩阵完成透视变换
def img_perspect_transform(img,M):#获取图像大小img_size = (img.shape[1],img.shape[0])#完成图像的透视变化return cv2.warpPerspective(img,M,img_size)# 精确定位车道线
#传入已经经过边缘检测的图像阈值结果的二值图，再进行透明变换
def cal_line_param(binary_warped):#定位车道线的大致位置==计算直方图histogram = np.sum(binary_warped[:,:],axis=0) #计算y轴# 将直方图一分为二，分别进行左右车道线的定位midpoint = np.int(histogram.shape[0]/2)#分别统计左右车道的最大值midpoint = np.int(histogram.shape[0] / 2)leftx_base = np.argmax(histogram[:midpoint]) #左车道rightx_base = np.argmax(histogram[midpoint:]) + midpoint #右车道#设置滑动窗口#对每一个车道线来说 滑动窗口的个数nwindows = 9#设置滑动窗口的高window_height = np.int(binary_warped.shape[0]/nwindows)#设置滑动窗口的宽度==x的检测范围,即滑动窗口的一半margin = 100#统计图像中非0点的个数nonzero = binary_warped.nonzero()nonzeroy = np.array(nonzero[0])#非0点的位置-x坐标序列nonzerox = np.array(nonzero[1])#非0点的位置-y坐标序列#车道检测位置leftx_current = leftx_baserightx_current = rightx_base#设置阈值：表示当前滑动窗口中的非0点的个数minpix = 50#记录窗口中，非0点的索引left_lane_inds = []right_lane_inds = []#遍历滑动窗口for window in range(nwindows):# 设置窗口的y的检测范围，因为图像是（行列）,shape[0]表示y方向的结果，上面是0win_y_low = binary_warped.shape[0] - (window + 1) * window_height #y的最低点win_y_high = binary_warped.shape[0] - window * window_height #y的最高点# 左车道x的范围win_xleft_low = leftx_current - marginwin_xleft_high = leftx_current + margin# 右车道x的范围win_xright_low = rightx_current - marginwin_xright_high = rightx_current + margin# 确定非零点的位置x,y是否在搜索窗口中，将在搜索窗口内的x,y的索引存入left_lane_inds和right_lane_inds中good_left_inds = ((nonzeroy >= win_y_low) & (nonzeroy < win_y_high) &(nonzerox >= win_xleft_low) & (nonzerox < win_xleft_high)).nonzero()[0]good_right_inds = ((nonzeroy >= win_y_low) & (nonzeroy < win_y_high) &(nonzerox >= win_xright_low) & (nonzerox < win_xright_high)).nonzero()[0]left_lane_inds.append(good_left_inds)right_lane_inds.append(good_right_inds)# 如果获取的点的个数大于最小个数，则利用其更新滑动窗口在x轴的位置=修正车道线的位置if len(good_left_inds) > minpix:leftx_current = np.int(np.mean(nonzerox[good_left_inds]))if len(good_right_inds) > minpix:rightx_current = np.int(np.mean(nonzerox[good_right_inds]))# 将检测出的左右车道点转换为arrayleft_lane_inds = np.concatenate(left_lane_inds)right_lane_inds = np.concatenate(right_lane_inds)# 获取检测出的左右车道x与y点在图像中的位置leftx = nonzerox[left_lane_inds]lefty = nonzeroy[left_lane_inds]rightx = nonzerox[right_lane_inds]righty = nonzeroy[right_lane_inds]# 3.用曲线拟合检测出的点,二次多项式拟合，返回的结果是系数left_fit = np.polyfit(lefty, leftx, 2)right_fit = np.polyfit(righty, rightx, 2)return left_fit, right_fit#填充车道线之间的多边形
def fill_lane_poly(img,left_fit,right_fit):#行数y_max = img.shape[0]#设置填充之后的图像的大小 取到0-255之间out_img = np.dstack((img,img,img))*255#根据拟合结果，获取拟合曲线的车道线像素位置left_points = [[left_fit[0] * y ** 2 + left_fit[1] * y + left_fit[2], y] for y in range(y_max)]right_points = [[right_fit[0] * y ** 2 + right_fit[1] * y + right_fit[2], y] for y in range(y_max - 1, -1, -1)]# 将左右车道的像素点进行合并line_points = np.vstack((left_points, right_points))# 根据左右车道线的像素位置绘制多边形cv2.fillPoly(out_img, np.int_([line_points]), (0, 255, 0))return out_imgif __name__ == "__main__":#透视变换#获取原图的四个点img = cv2.imread('./test/straight_lines2.jpg')points = [[601, 448], [683, 448], [230, 717], [1097, 717]]#将四个点绘制到图像上 (文件，坐标起点，坐标终点，颜色，连接起来)img = cv2.line(img, (601, 448), (683, 448), (0, 0, 255), 3)img = cv2.line(img, (683, 448), (1097, 717), (0, 0, 255), 3)img = cv2.line(img, (1097, 717), (230, 717), (0, 0, 255), 3)img = cv2.line(img, (230, 717), (601, 448), (0, 0, 255), 3)#透视变换的矩阵M,M_inverse = cal_perspective_params(img,points)#车道线检测演示ret, mtx, dist, rvecs, tvecs = cal_calibrate_params(file_paths)undistort_img = img_undistort(img,mtx,dist)#提取车道线pipeline_img = pipeline(undistort_img)#透视变换trasform_img = img_perspect_transform(pipeline_img,M)#计算车道线的拟合结果left_fit,right_fit = cal_line_param(trasform_img)#进行填充result = fill_lane_poly(trasform_img,left_fit,right_fit)plt.figure()# 反转CV2中BGR 转化为matplotlib的RGBplt.imshow(result[:, :, ::-1])plt.title("vertical view:FULL")plt.show()#透视变换的逆变换trasform_img_inv = img_perspect_transform(result,M_inverse)plt.figure()# 反转CV2中BGR 转化为matplotlib的RGBplt.imshow(trasform_img_inv[:, :, ::-1])plt.title("Original drawing:FULL")plt.show()#与原图进行叠加res = cv2.addWeighted(img,1,trasform_img_inv,0.5,0)plt.figure()# 反转CV2中BGR 转化为matplotlib的RGBplt.imshow(res[:, :, ::-1])plt.title("safe work")plt.show()
