CNN卷积神经网络

基础概念：

以卷积操作为基础的网络结构，每个卷积核可以看成一个特征提取器。

思想：

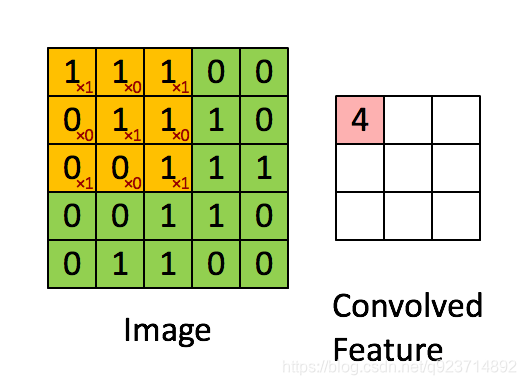

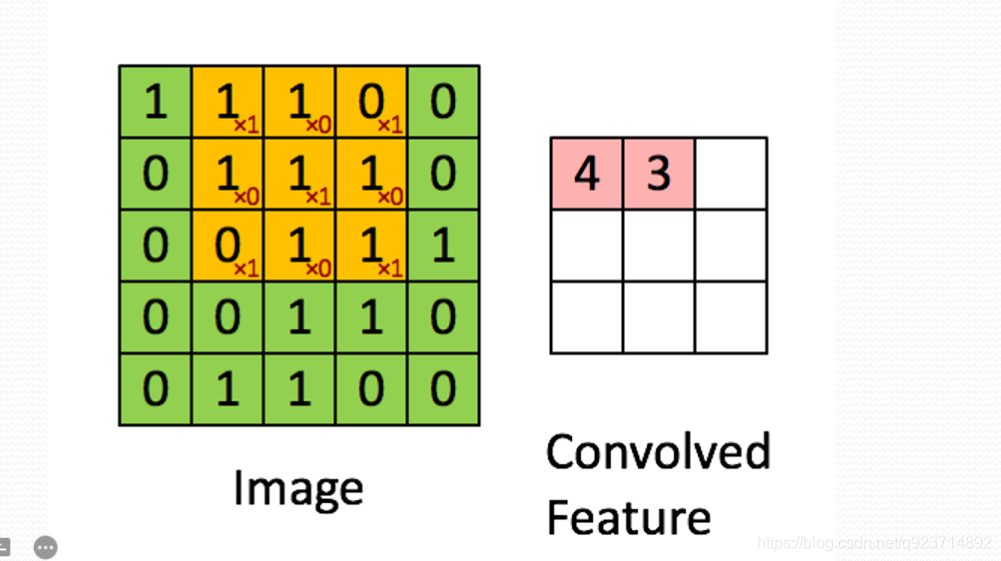

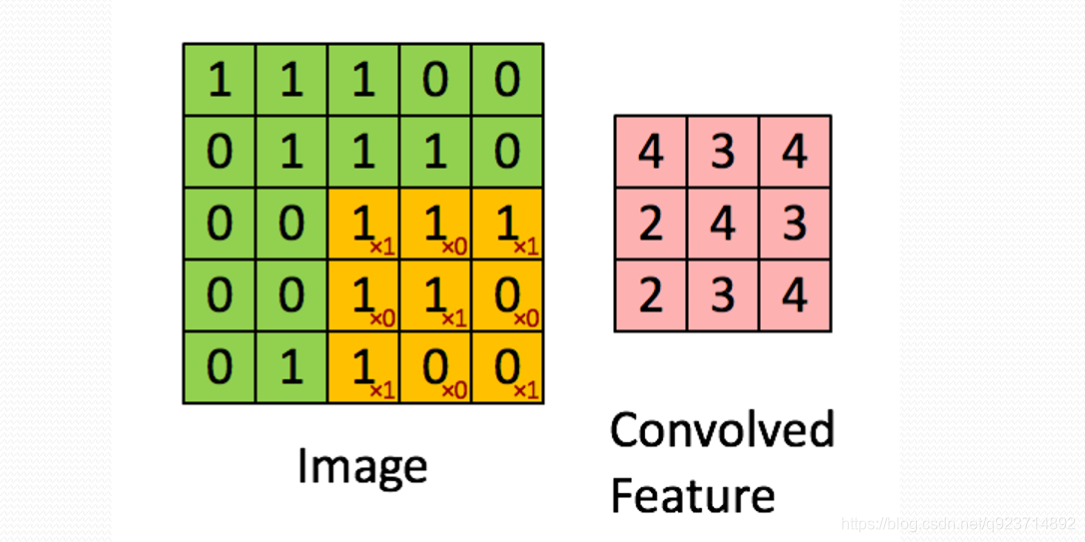

每次观察数据的一部分，如图，在整个矩阵中只观察黄色部分3×3的矩阵，将这【3×3】矩阵·(点乘)权重得到特征矩阵的第一项，然后进行平移进行第二项的计算。依此类推，得到最后的特征矩阵。

利用Pytorch框架实现CNN

import torch
import torch.nn as nn
import numpy as np"""
使用pytorch实现CNN
不考虑偏差值
"""class TorchCNN(nn.Module):def __init__(self, in_channel, out_channel, kernel):super(TorchCNN, self).__init__()self.layer = nn.Conv2d(in_channel, out_channel, kernel, bias=False)def forward(self, x):return self.layer(x)x = np.array([[0.1, 0.2, 0.3, 0.4],[-3, -4, -5, -6],[5.1, 6.2, 7.3, 8.4],[-0.7, -0.8, -0.9, -1]])  #网络输入#torch实验
in_channel = 1      #单通道(NLP中一般用单通道)
out_channel = 3     #多少个卷积核(每一个卷积核代表一个独立的权重)
kernel_size = 2     #2*2的方块(功能就是图中黄色[3×3]矩阵)
torch_model = TorchCNN(in_channel, out_channel, kernel_size)
# print(torch_model.state_dict())
torch_w = torch_model.state_dict()["layer.weight"]
# print(torch_w.numpy().shape)
torch_x = torch.FloatTensor([[x]])
#权重是4维，输入应该也为四维，通过多一个[]，将输入由三维变成四维
output = torch_model.forward(torch_x)
output = output.detach().numpy()
print(output, output.shape, "torch模型预测结果\n")

自定义模型代码实现CNN：

采用自定义模型实现CNN，不考虑偏差值，因为要与Pytorch框架结果相对比，需要调取在Pytorch模型中的输入和随机权重。因此如果要运行，须将此代码放在Pytorch框架下运行。

"""
手动实现简单的神经网络
与Pytorch对比实验
"""
#自定义CNN模型
class DiyModel:def __init__(self, input_height, input_width, weights, kernel_size):self.height = input_heightself.width = input_widthself.weights = weightsself.kernel_size = kernel_sizedef forward(self, x):output = []for kernel_weight in self.weights:kernel_weight = kernel_weight.squeeze().numpy()#weight取出来时是[1×2×2]，通过squeeze变成[2×2]，然后变成numpy取出kernel_output = np.zeros((self.height - kernel_size + 1, self.width - kernel_size + 1)) #全0输出矩阵for i in range(self.height - kernel_size + 1):for j in range(self.width - kernel_size + 1):window = x[i:i+kernel_size, j:j+kernel_size]   #x是原始输入 剩下的是矩阵索引方法kernel_output[i, j] = np.sum(kernel_weight * window)  #np.dot != x*y   x*y是点乘(对应位置相乘)output.append(kernel_output)return np.array(output)diy_model = DiyModel(x.shape[0], x.shape[1], torch_w, kernel_size)
output = diy_model.forward(x)
print(output, "diy模型预测结果")

最终对比结果：

可以清楚看到Pytorch框架下的结果与自定义框架下的结果相同。
