结型场效应管的结构、特性、参数

结型场效应管的结构、特性、参数

    • 本文介绍的定义
    • 一、N沟道结型场效应管结构
    • 二、N沟道结型场效应管特性曲线

本文介绍的定义

场效应管、结型场效应管、N沟道结型场效应管的结构、耗尽层、栅极、源极、漏极、N沟道结型场效应管、夹断电压、预夹断、输出特性、可变电阻区、恒流区、截止区、预夹断轨迹、转移特性、饱和漏极电流。

一、N沟道结型场效应管结构

场效应管:双极型三极管中参与导电的有两种类型的载流子,有多子,有少子。场效应三极管,只有一种极性的载流子,多子参与导电,因此称为单极型三极管。管子通过电场效应控制电流,因此称为场效应管。场效应管分为结型场效应管;绝缘栅场效应管。

结型场效应管:分为N沟道结型场效应管;P沟道结型场效应管。

N沟道结型场效应管的结构图如下:N型半导体两侧,利用和金法、扩散法等做成P型区,P型区掺杂浓度较高。P型区和N型区交界处形成PN结,称为耗尽层。

栅极g、源极s、漏极d:将两侧P型区连接,引出一个电极,称为栅极g。再在N型半导体一端引出源极s,另一端引出漏极d。电路符号中,栅极箭头方向指向内部,由P区指向N区。

N沟道结型场效应管:N型半导体多子是电子,在漏极d与源极s加上一个电压就有可能导电,导电沟道是电子型的,所以,称为N沟道结型场效应管。

在这里插入图片描述

导电沟道和漏极电流Id的变化:当场效应管的栅极g与源极s之间的电压Ugs,漏极与源极之间的电压Uds变化时,观察导电沟道和漏极电流Id的变化。

首先,研究Uds=0时,Ugs对耗尽层和导电沟道的影响,如下图所示:(Ugs是栅源之间加上的电压)

1.Ugs=0,耗尽层比较窄,导电沟道宽,如图a。

2.Ugs<0,说明栅源加上反向偏置电压,耗尽层宽度增大,导电沟道变窄。

3.Ugs=Ugsoff,两侧耗尽层合拢一起,导电沟道被夹断,Ugsoff称为夹断电压。

以上,说明Ugs变化,导电沟道宽度变化,因Uds=0所以漏极电流Id=0 。

在这里插入图片描述

其次,研究Ugs固定不变,Ugs值满足Ugsoff<Ugs<=0时,观察漏源之间电压Uds变化对导电沟道和漏极电流Id的影响。

1.Uds=0,Id=0,相当于上图b。

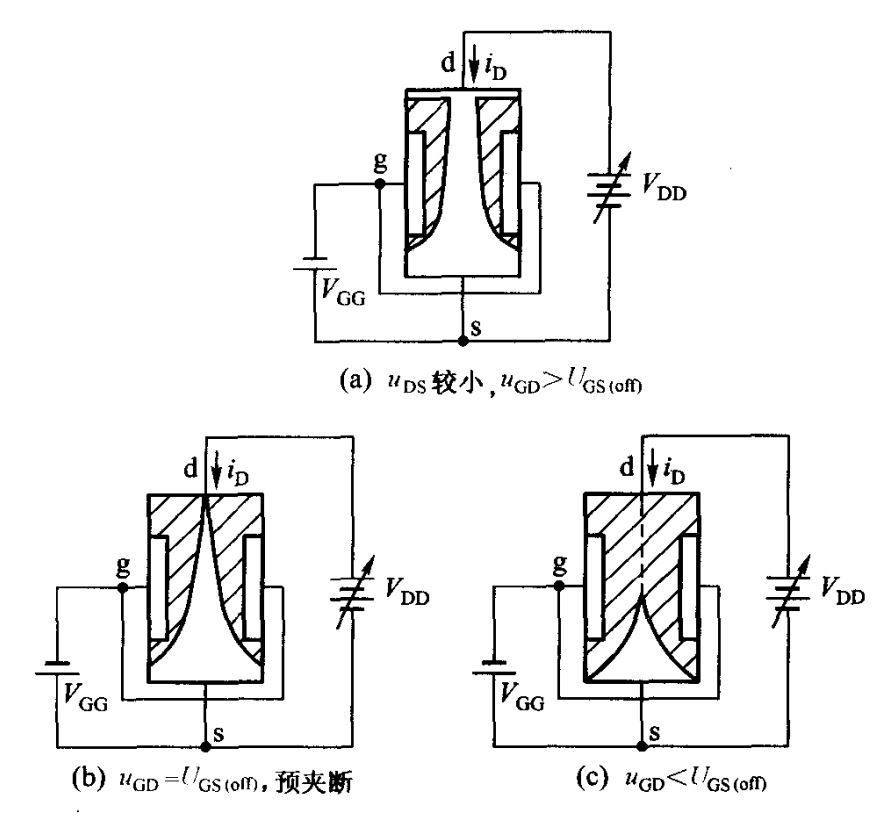

2.Uds>0,产生漏极电流Id,如下图。Id流过导电沟道,沿着沟道方向从d到s有一个电压降落,d的电位高,s的电位低。因此,沟道不同位置,加在PN结上的反向偏置电压也不同。漏极处反向偏置电压最大,耗尽层最宽;源极反偏电压最小,耗尽层最窄。

Uds增加,Id增大,Uds=Ugsoff时,漏极处耗尽层开始合拢,这种情况称为预夹断,如下图b。

Uds继续增大,耗尽层合拢部分延长,如下图c。导电沟道电阻增大,限制Id增大,最后Id几乎不再随着Uds增大而增大。

Uds值过高,PN结由于反向偏置电压过高被击穿。

在这里插入图片描述

最后,研究Uds固定不变(Uds>0),在栅源之间加上负电压,Ugs<=0,观察Ugs变化对导电沟道和漏极电流Id的影响。这种情况与首先研究的情况,区别就是Uds>0,将产生漏极电流Id。

1.Ugs=0时,耗尽层窄,导电沟道宽,Id比较大。Id流过沟道产生压降,沟道不同位置耗尽层不等宽。

2.Ugs<0时,耗尽层变宽,导电沟道变窄,Id变小,相当于上图a。

3.Ugs更负,耗尽层更宽,导电沟道更窄,Id减小,Ugs<Ugsoff时,导电沟道夹断,Id为零。

综上所述,改变栅极源极电压Ugs,可以控制漏极电流Id。

利用栅源之间电压改变PN结电场,控制漏极电流,故称为结型场效应管。

二、N沟道结型场效应管特性曲线

描述场效应管的电流和电之间的关系。

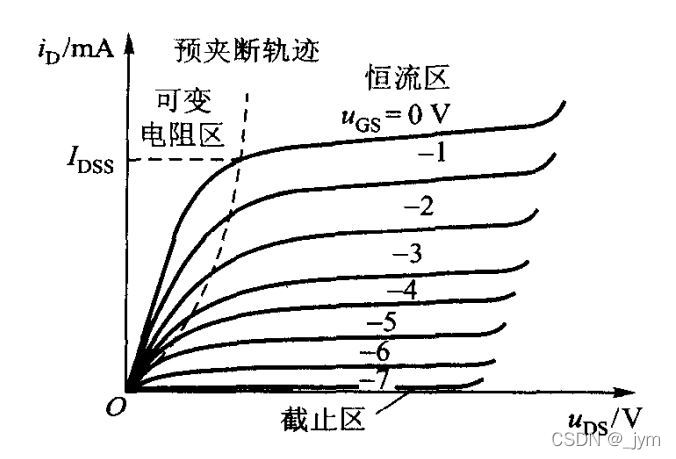

输出特性:表示栅源电压Ugs不变时,漏极电流Id与漏源电压Uds之间的关系。输出特性曲线如下图所示,与双极型三极管的共射输出特性曲线相似,但是这里以栅源之间的电压Ugs作为参变量,双极型三极管参变量是基电流。

输出特性划分三个区,可变电阻区、恒流区、截止区。

可变电阻区:Uds较小时,Id随Uds增加而上升,基本上是线性关系,场效应管似乎是一个线性电阻。Ugs不同,直线斜率不同,阻值不同。场效应管在该区特性是:由Ugs控制的可变电阻。

恒流区:漏极电流Id基本不随Uds变化,Id主要取决于Ugs,也称为饱和区。组成场效应管放大电路,应使场效应管工作在此区域。

输出特性最右侧,Uds升高,导致PN结因反向偏置电压过高被击穿。

输出特性曲线中的虚线,表示预夹断轨迹,虚线与曲线的交点,Ugd=Ugs-Uds=Ugsoff。此时场效应管出现预夹断现象。

截止区:Ugs<Ugsoff,导电沟道被完全夹断,场效应管不能导电。

在这里插入图片描述

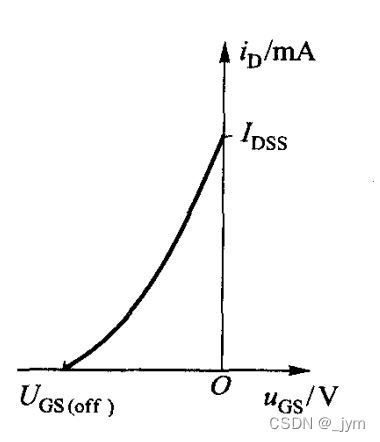

转移特性:场效应管漏源电压Uds不变时,漏极电流与栅源电压Ugs之间的关系。描述栅源之间的电压Ugs对漏极电流Id的控制作用。

如下图所示,Ugs=0时,Id最大;Ugs越负,Id越小;Uds等于Udsoff,Id=0 。

图中有两个参数,夹断电压Ugsoff、饱和漏极电流Idss。

在这里插入图片描述

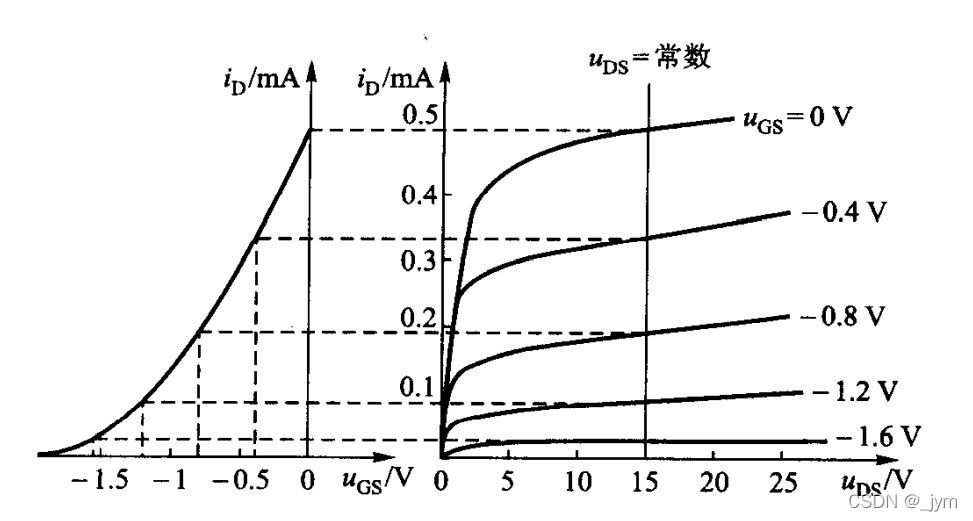

两个特性曲线的联系:

在输出特性上,Uds等于某一固定电压处做一条垂直直线,直线与Ugs不同值的输出特性曲线有一些交点,可以得到不同Ugs使得Id值,从而得到转移特性曲线。

也就是说,因为转移特性曲线是漏源电压Uds不变时,漏极电流与栅源电压Ugs之间的关系,那就从输出特性看漏源电压Uds不变时,漏极电流与栅源电压Ugs之间的关系就好啦。

在这里插入图片描述

本文图片参考杨素行老师的模电书。
