图像变换

图像和其他信号一样，既能在空间域处理，也可在频率域处理。

图像频率域处理的特点：

1.能量守恒，但能量重新分配

2.有利于提取图像的一些特征

3.正交变换具有能量集中作用，可实现图像的高效压缩编码

4.频域有快速算法，可以大大减少运算量，提高处理效率

3.1 图像的几何变换

几何变换包括图像的空间平移、比例缩放、旋转、仿射变换、透视变换和图像插值

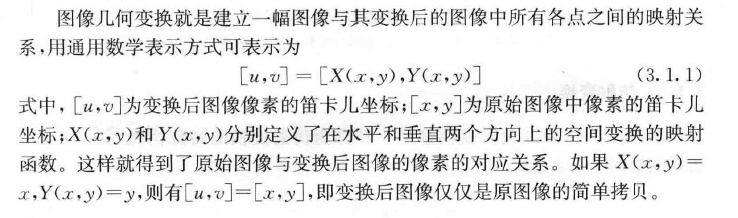

3.1.1 图像几何变换的一般表达式

3.1.2 平移变换

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-U5G6TghH-1585281734154)(C:\Users\LiuMinXuan\AppData\Roaming\Typora\typora-user-images\image-20200324183827948.png)]

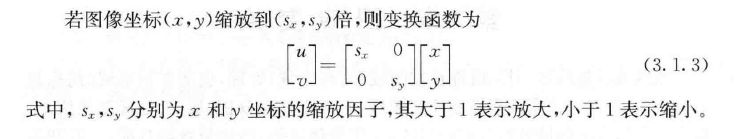

3.1.3 比例缩放

3.1.4 旋转变换

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-TCaRdZT3-1585281734157)(C:\Users\LiuMinXuan\AppData\Roaming\Typora\typora-user-images\image-20200324184105757.png)]

3.1.5 仿射变换

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-eba64shZ-1585281734159)(C:\Users\LiuMinXuan\AppData\Roaming\Typora\typora-user-images\image-20200324184205222.png)]

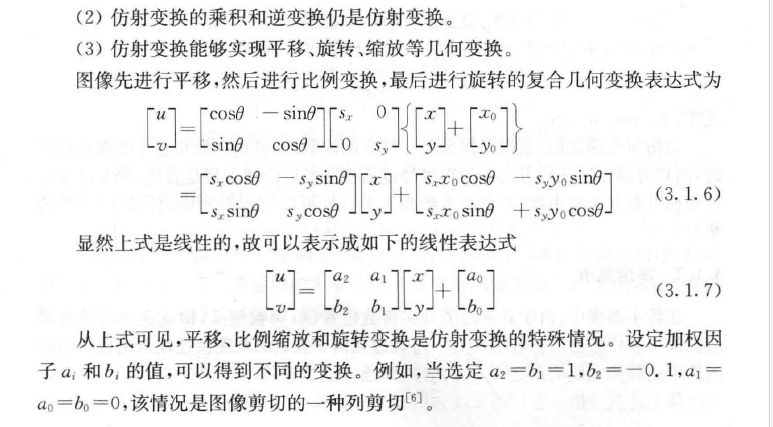

仿射变换的性质：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-5A1us0y1-1585281734160)(C:\Users\LiuMinXuan\AppData\Roaming\Typora\typora-user-images\image-20200324184244965.png)]

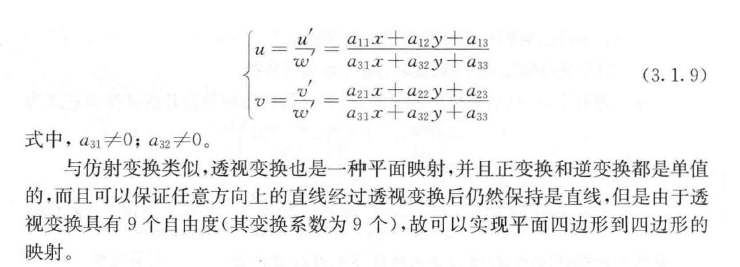

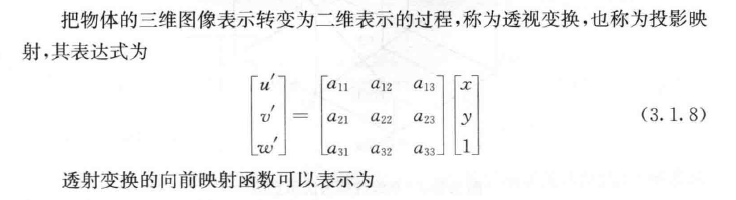

3.1.6 透视变换

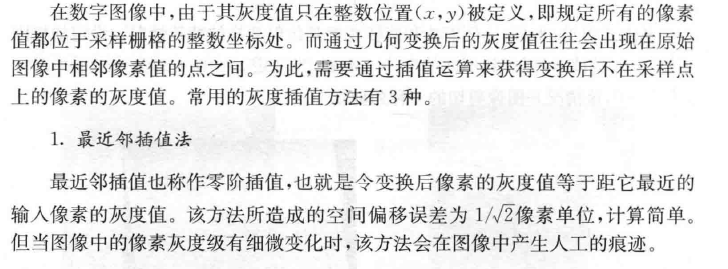

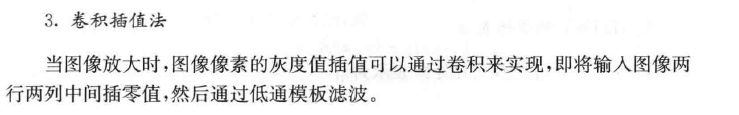

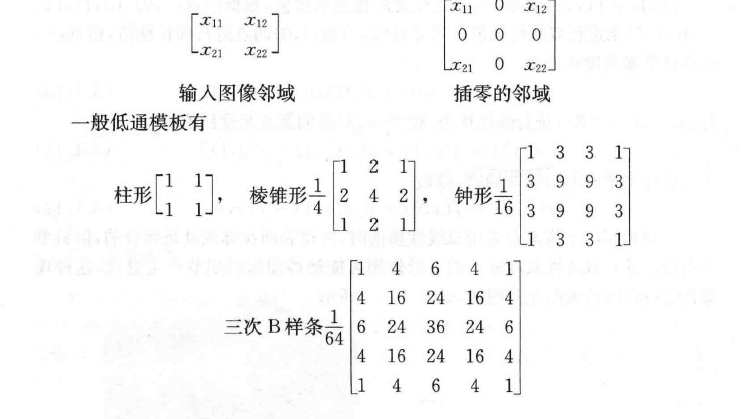

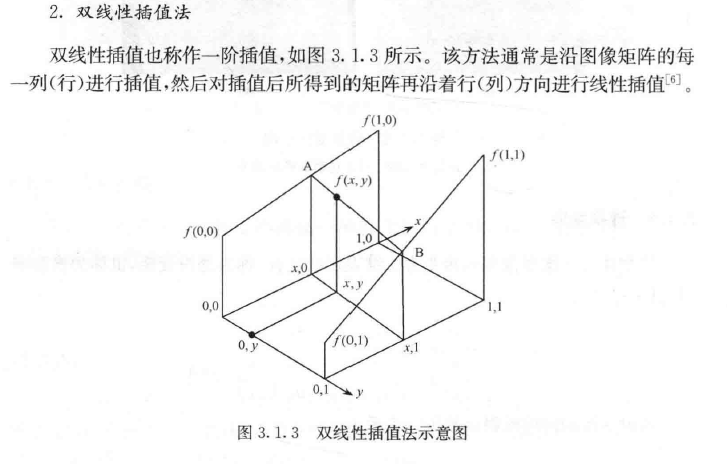

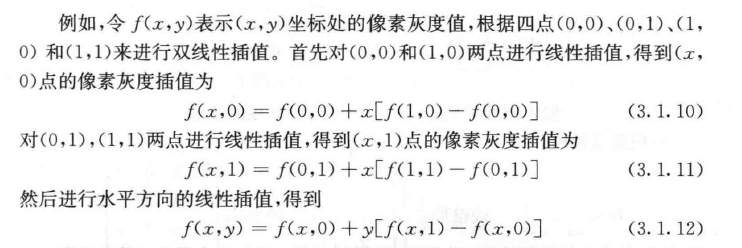

3.1.7 灰度插值

3.2 图像的离散傅里叶变换

离散傅里叶变换（DFT）建立了离散空域和离散频域之间的联系。

3.2.1 一维离散傅里叶变换

矩阵表示

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-8wW5swfm-1585281734167)(C:\Users\LiuMinXuan\AppData\Roaming\Typora\typora-user-images\image-20200324200821978.png)]

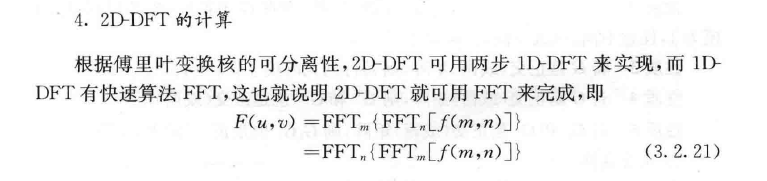

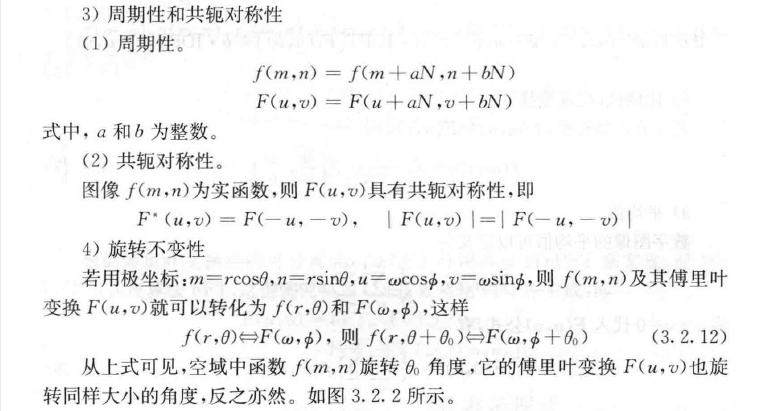

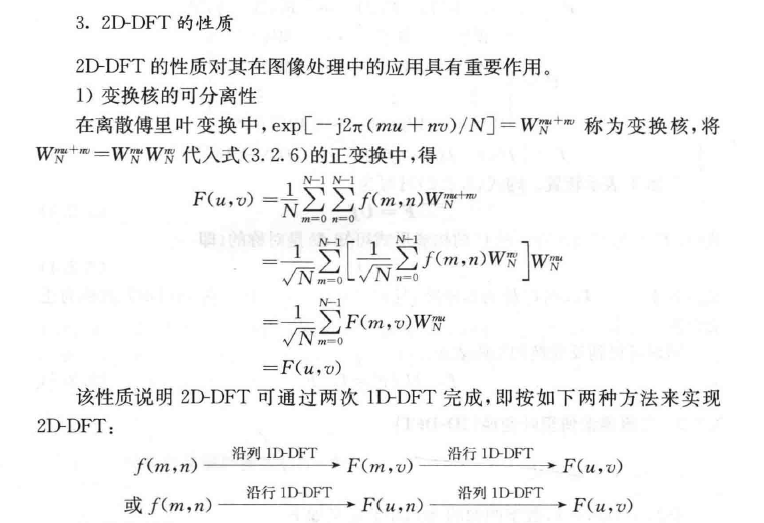

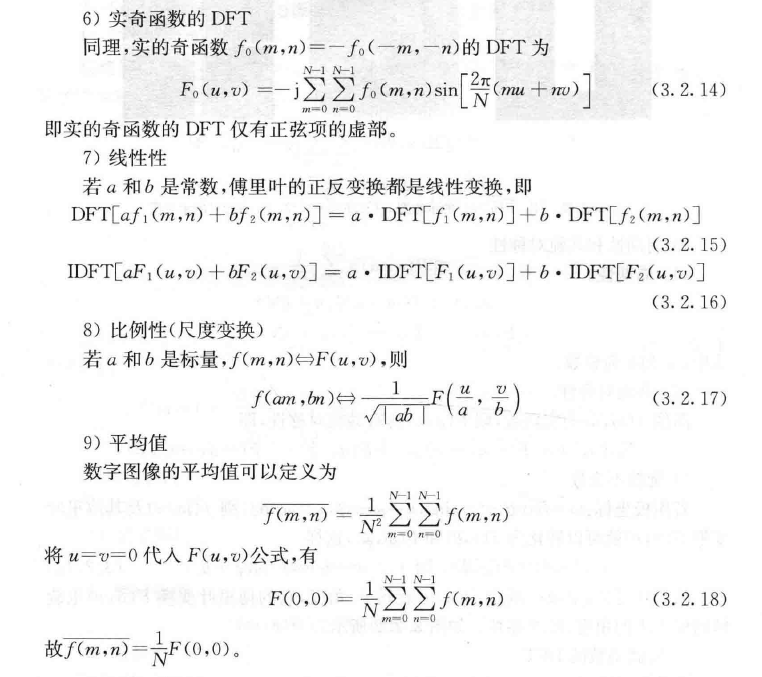

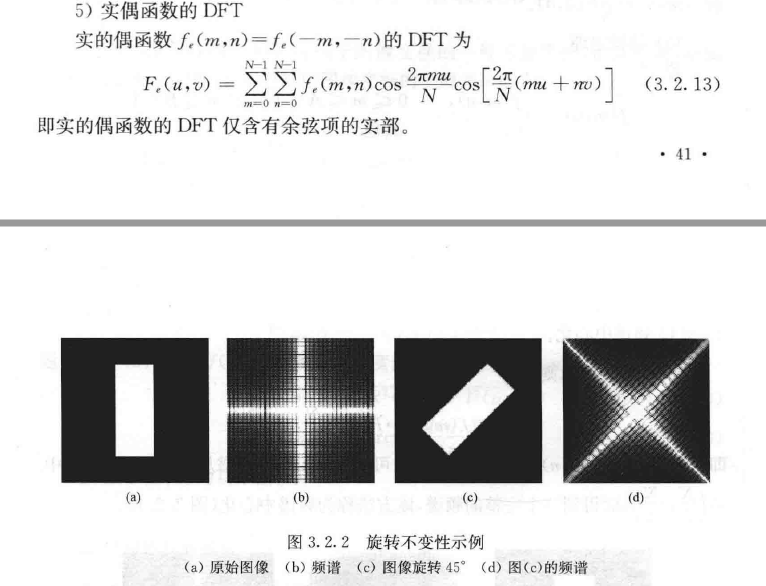

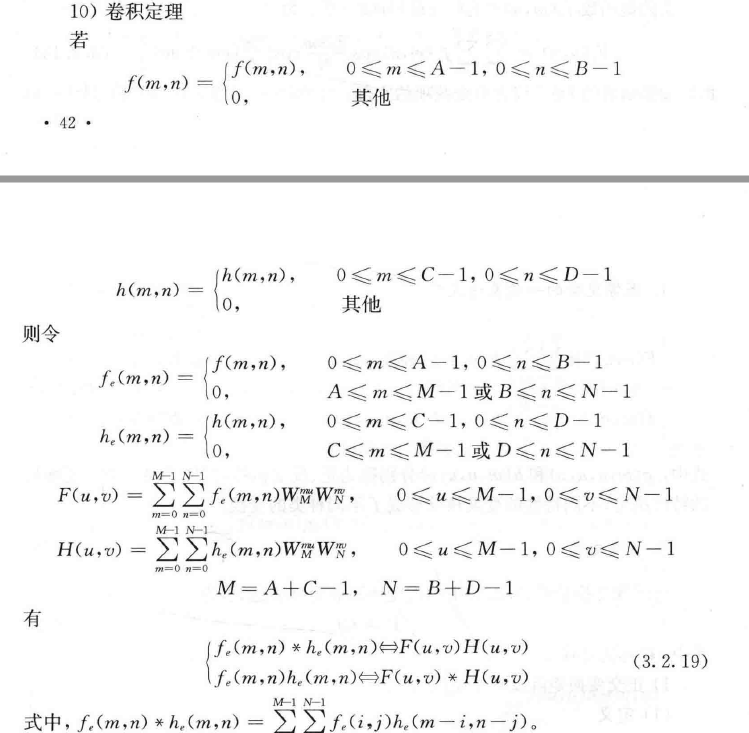

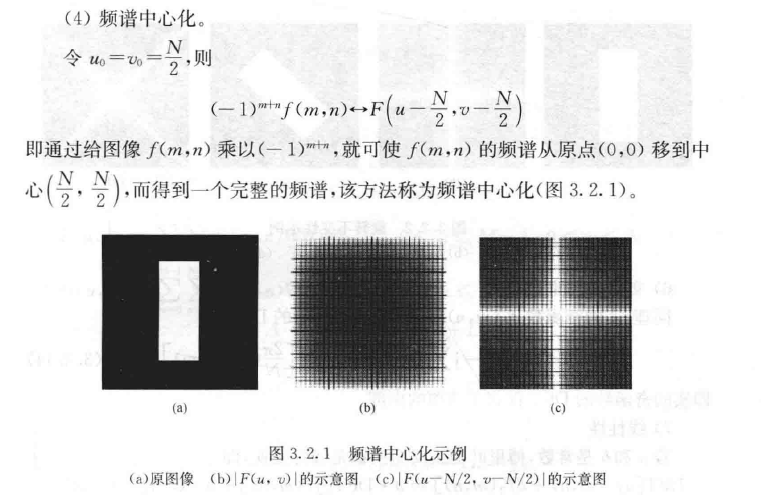

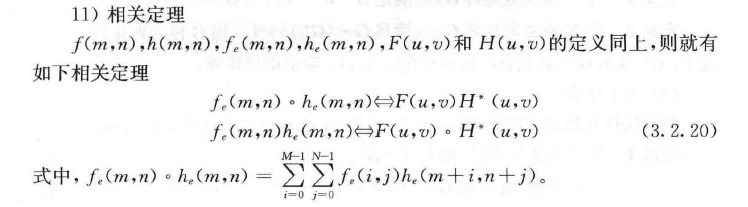

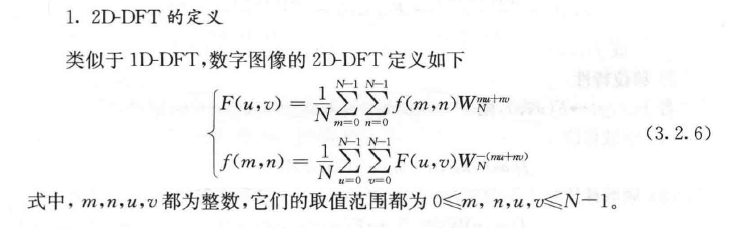

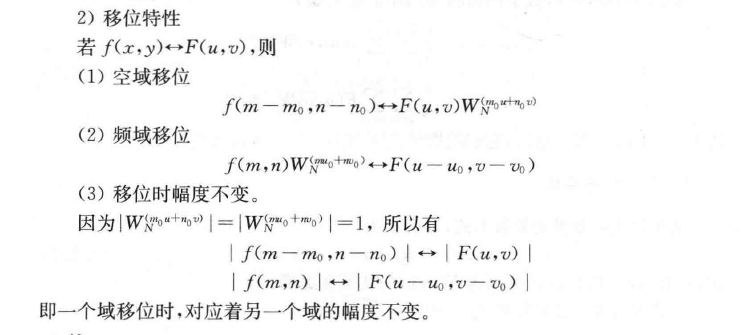

3.2.2 二维离散傅里叶变换

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-UzfBvIYy-1585281734168)(C:\Users\LiuMinXuan\AppData\Roaming\Typora\typora-user-images\image-20200324210008726.png)]

3.3 图像的一般表示形式

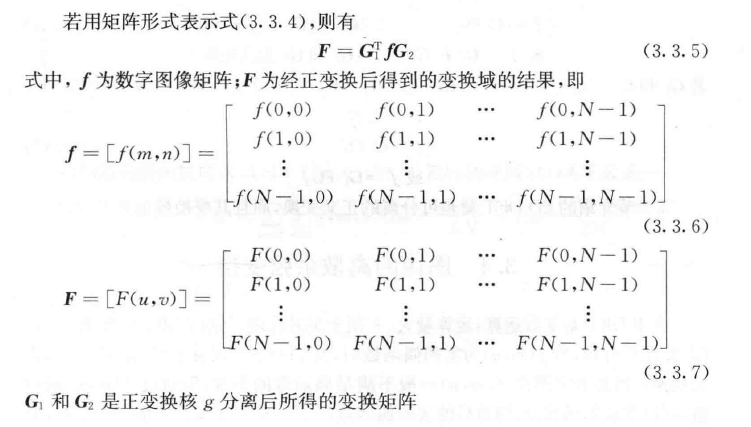

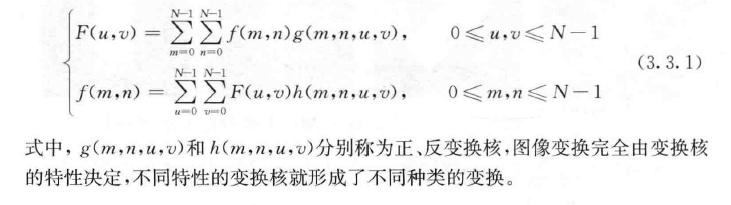

1.图像变换的一般表达式

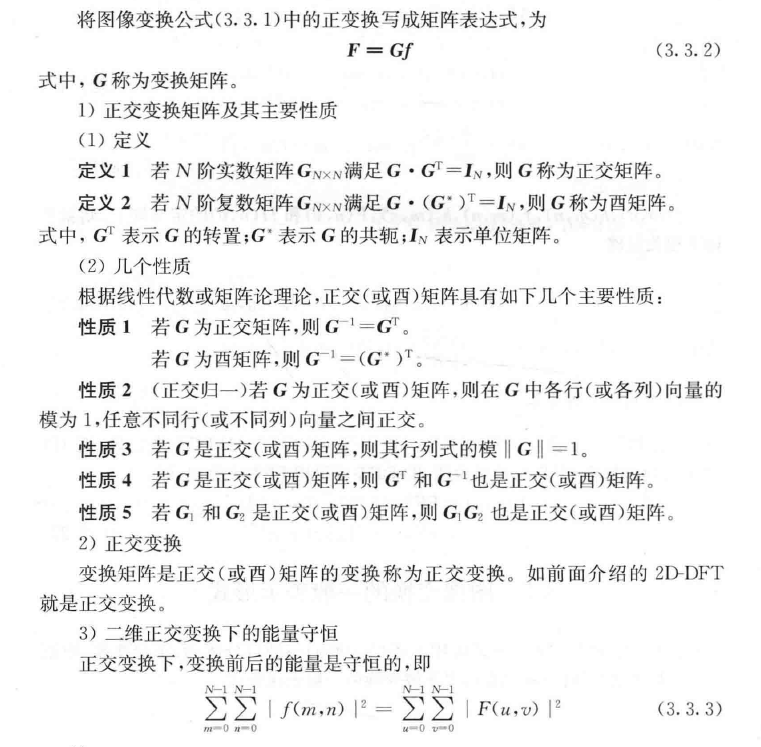

2.正交变换

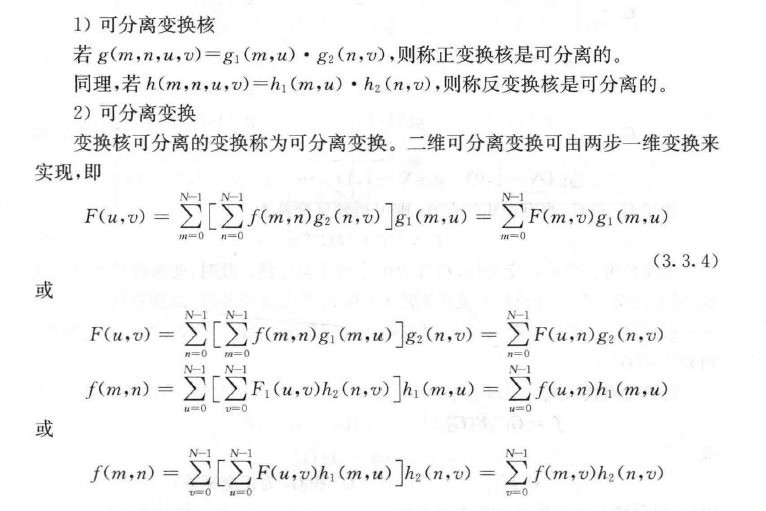

3.可分离变换

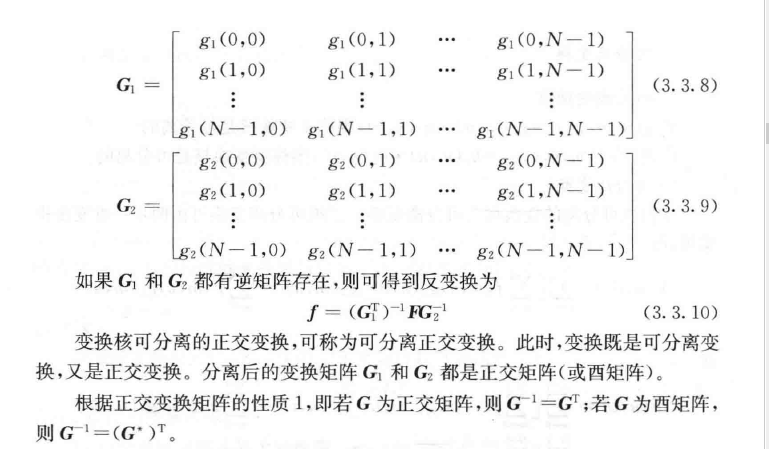

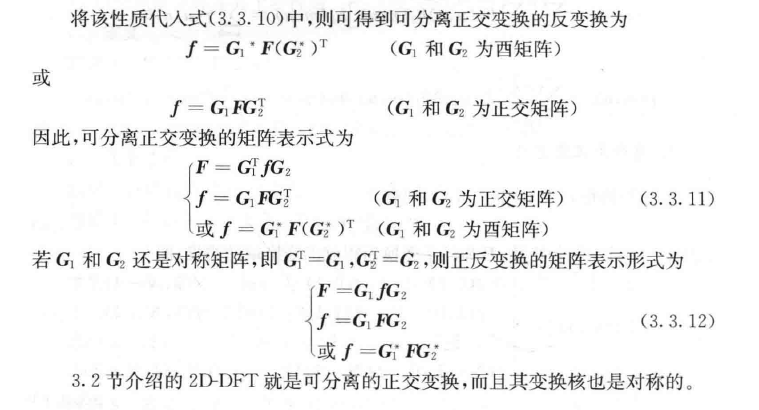

4.可分离正交变换

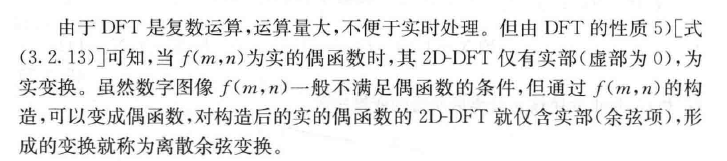

3.4 图像的离散余弦变换

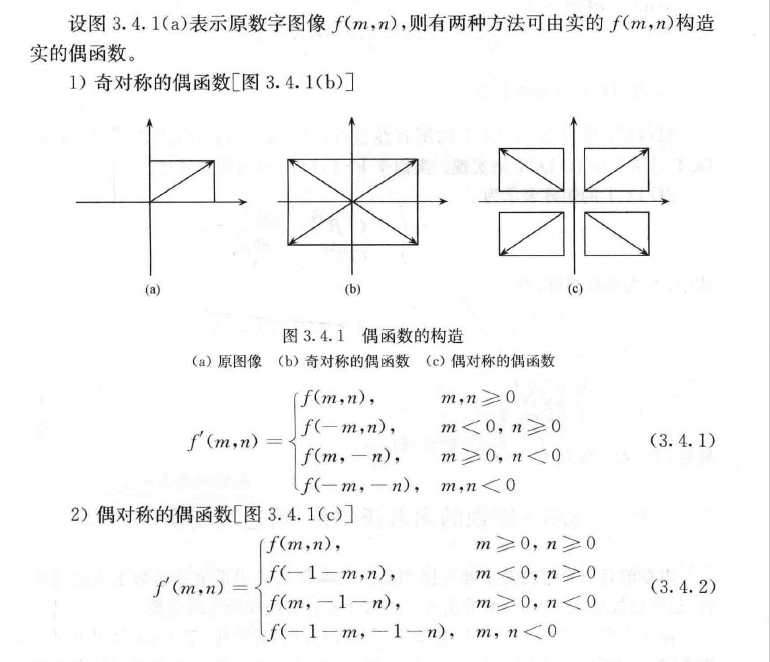

1.偶函数的构造

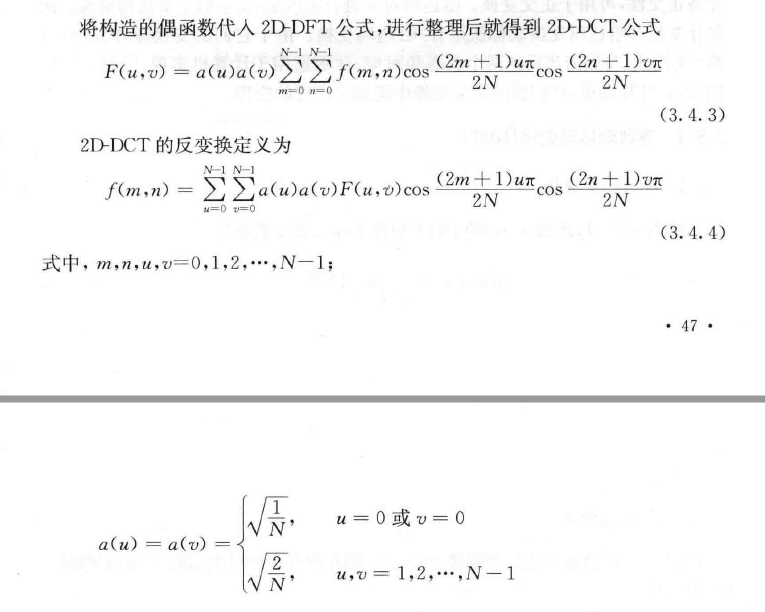

2.二维离散余弦变换（2D-DFT）公式

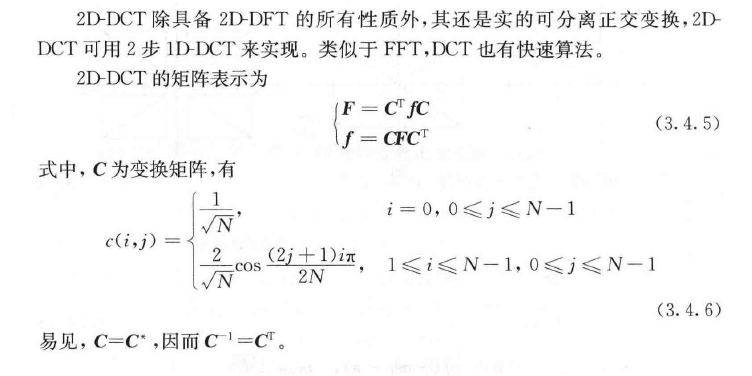

3.2D-DCT的矩阵表示

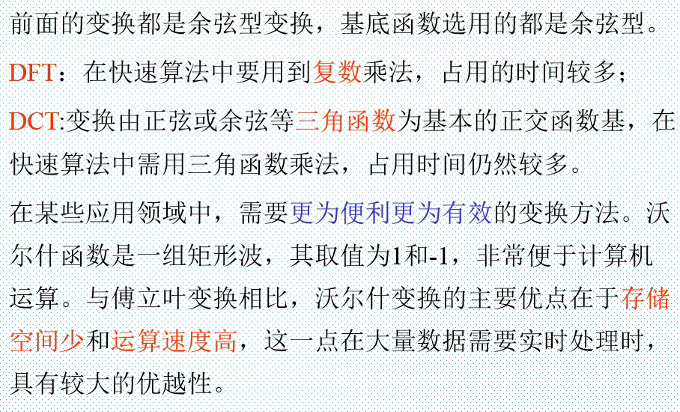

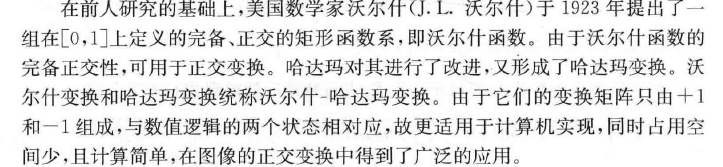

3.5 图像的离散沃尔什-哈达玛变换

3.5.1 离散哈达玛变换（DHT）

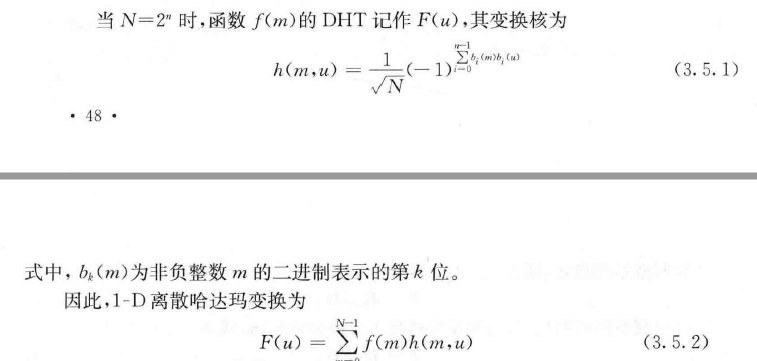

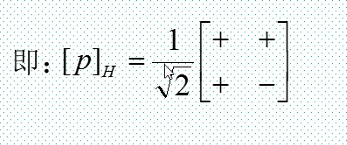

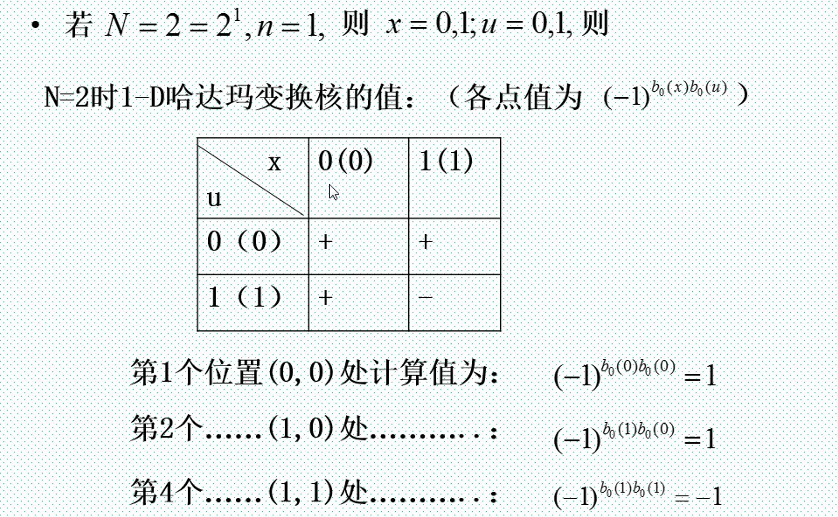

1.哈达玛变换核

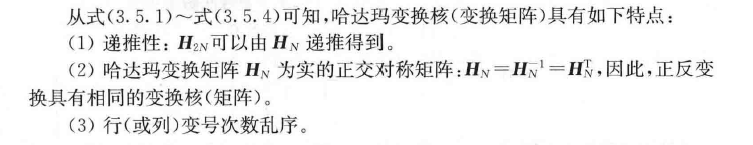

2.哈达玛变换核特点

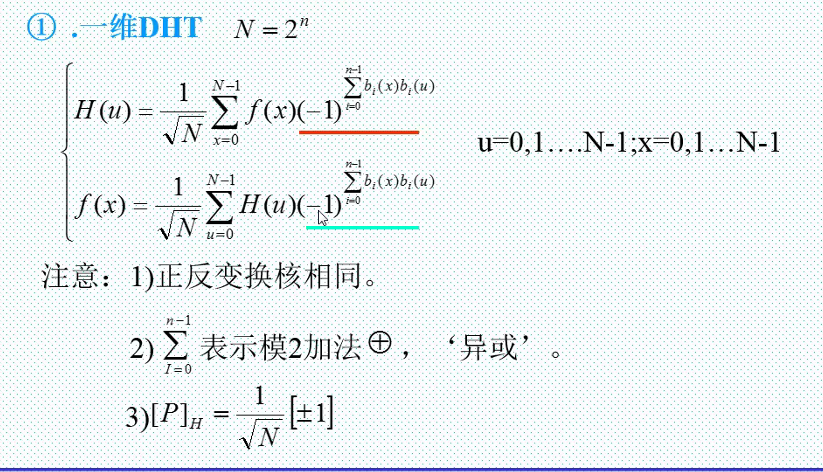

一维哈达玛变换

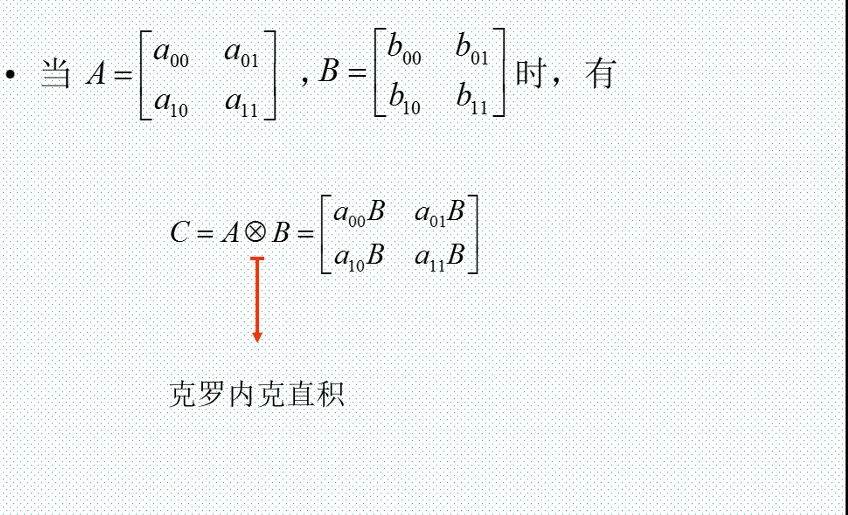

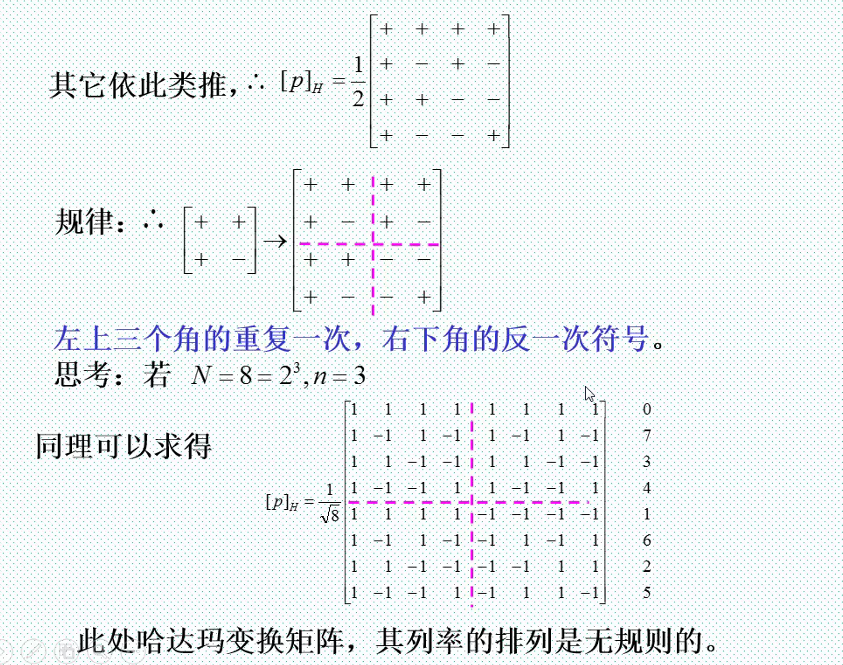

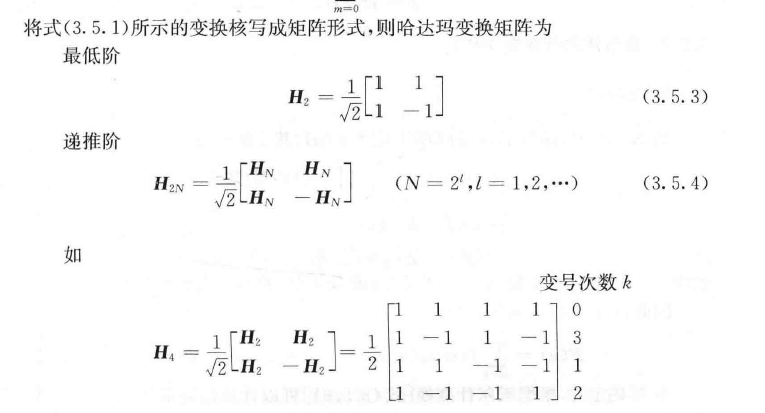

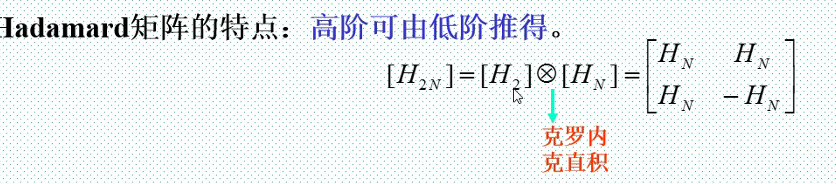

高阶可由低阶递推

不能交换顺序

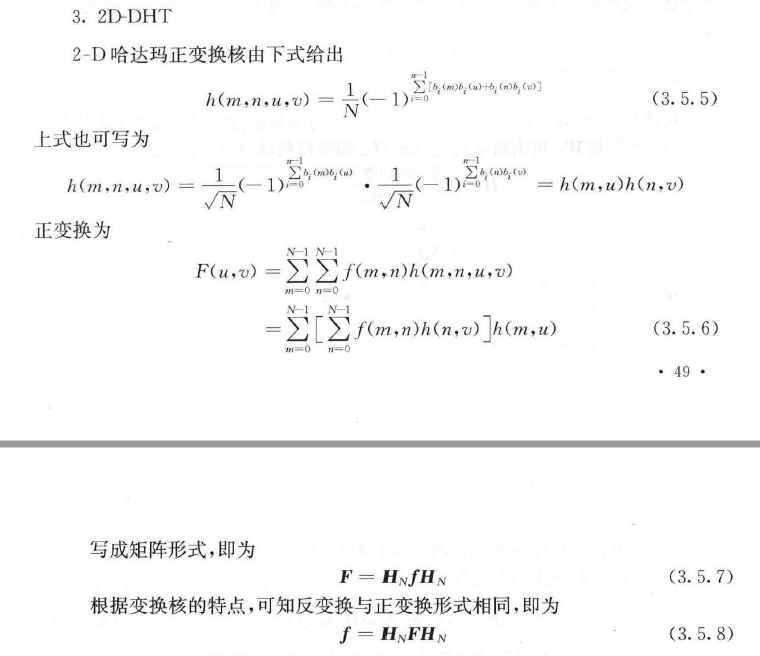

二维哈达玛变换

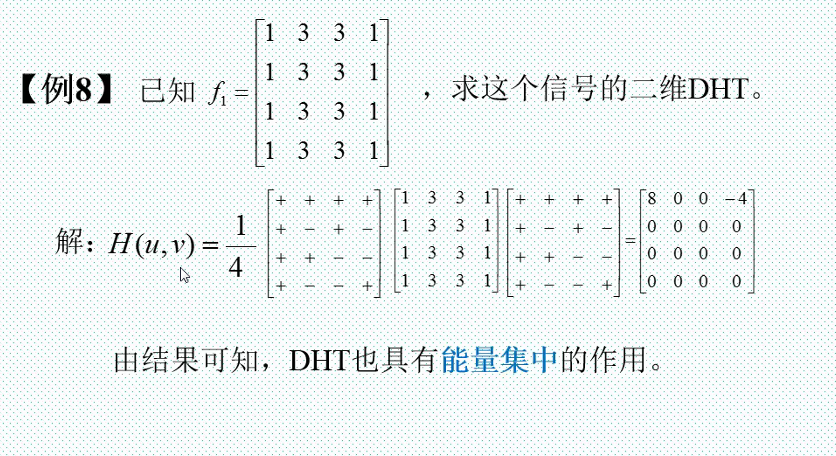

例题：

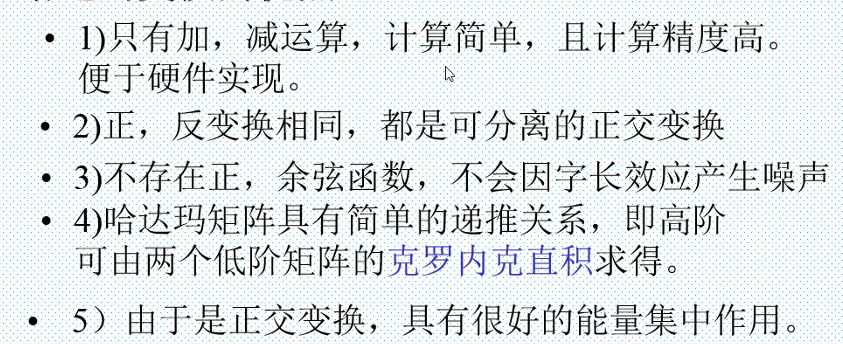

哈达玛变换的优点

3.5.2 离散沃尔什变换（DWT）

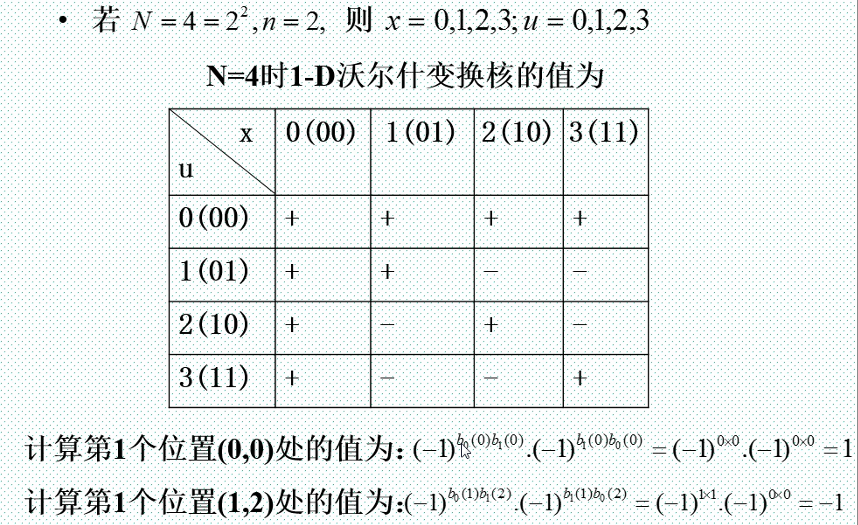

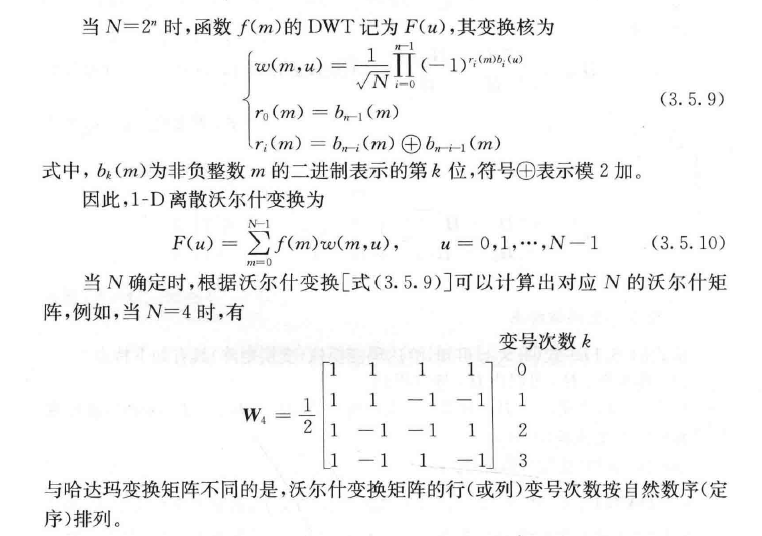

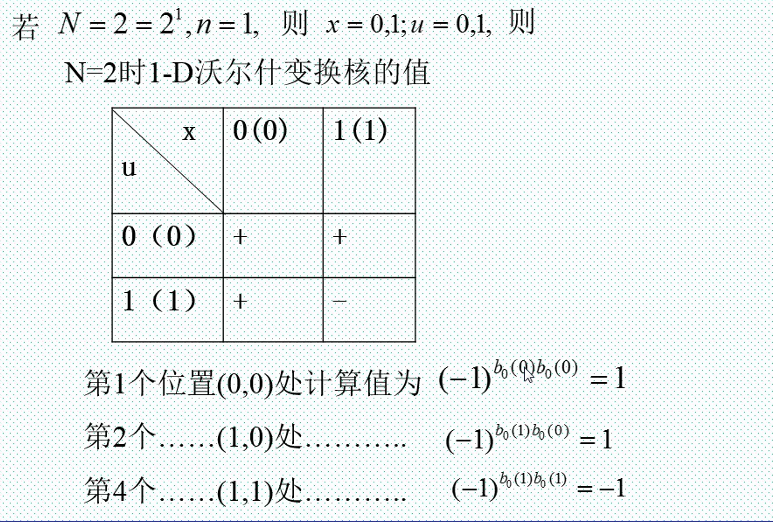

1.变换核

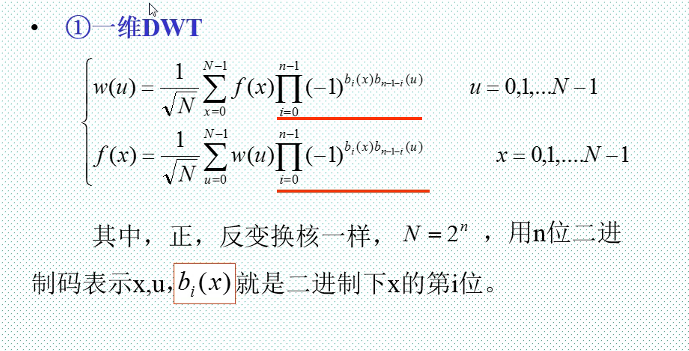

一维变换

正变换：时域-》walsh域

反变换：walsh域-》空间域

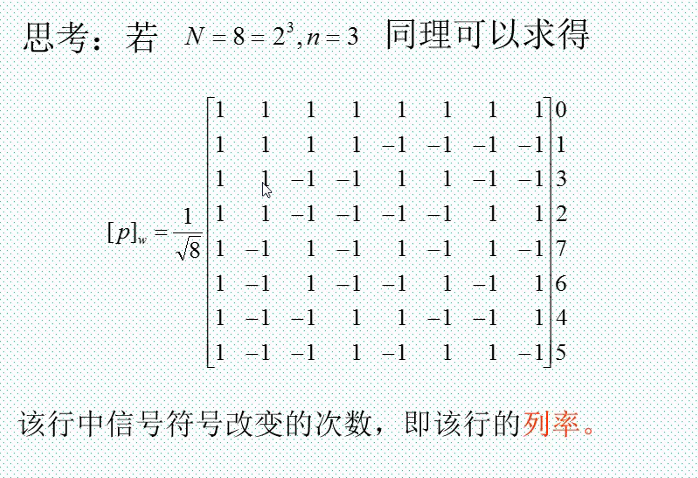

符号改变的次数称为列率

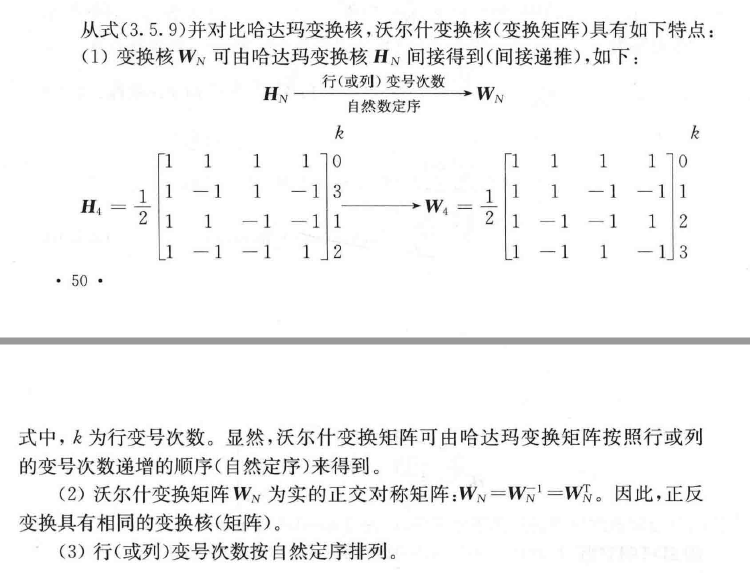

2.沃尔什变换核特点

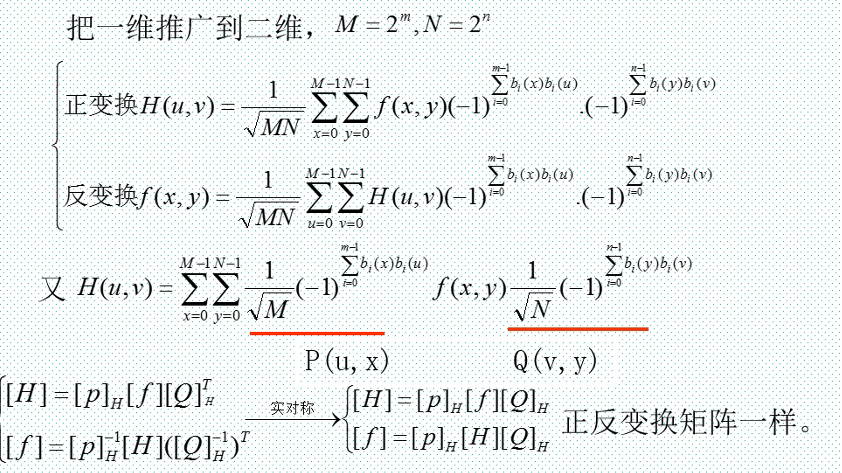

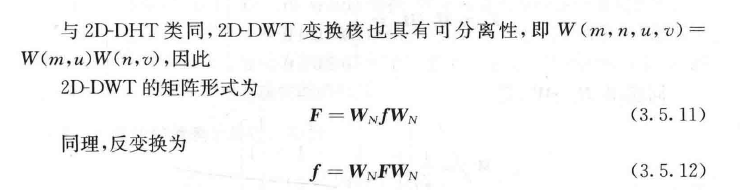

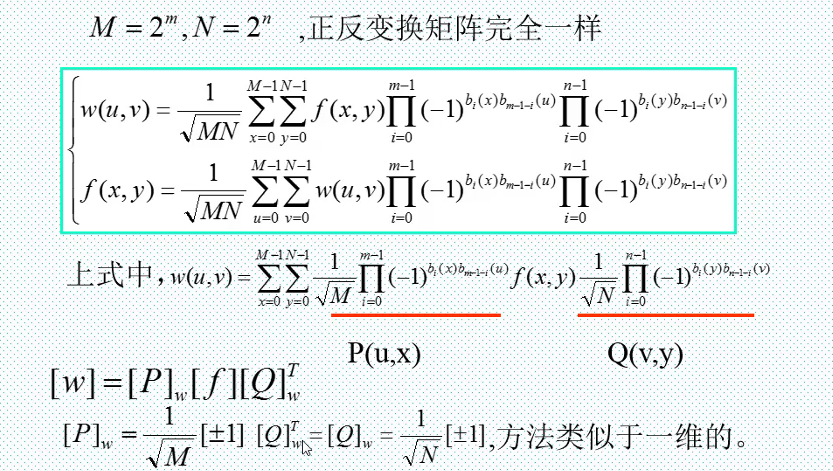

3.二维变换

具有能量集中的性质

可以压缩图像信息

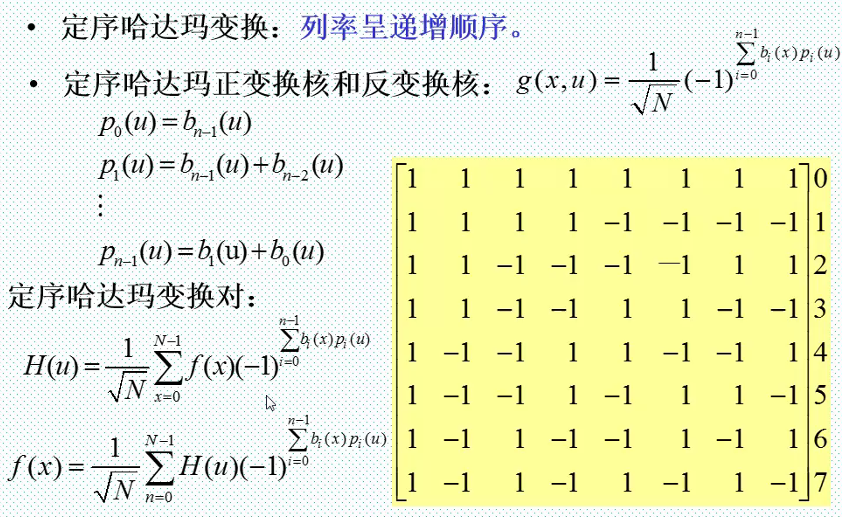

定序哈达玛变换

3.6 K-L变换

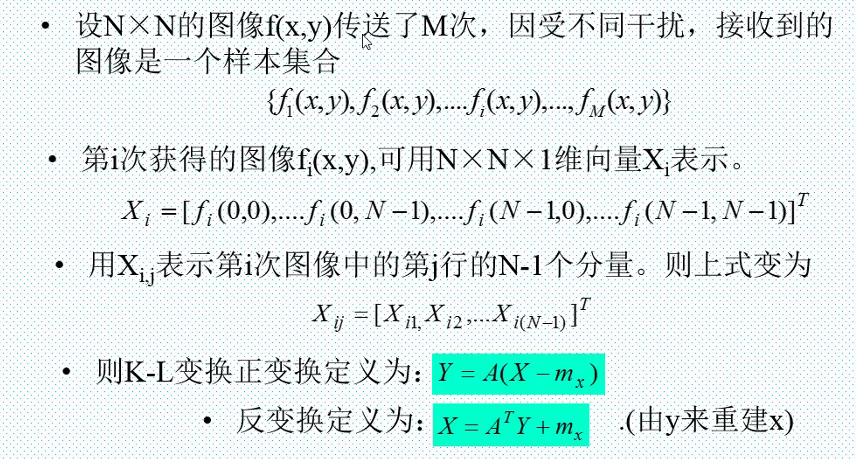

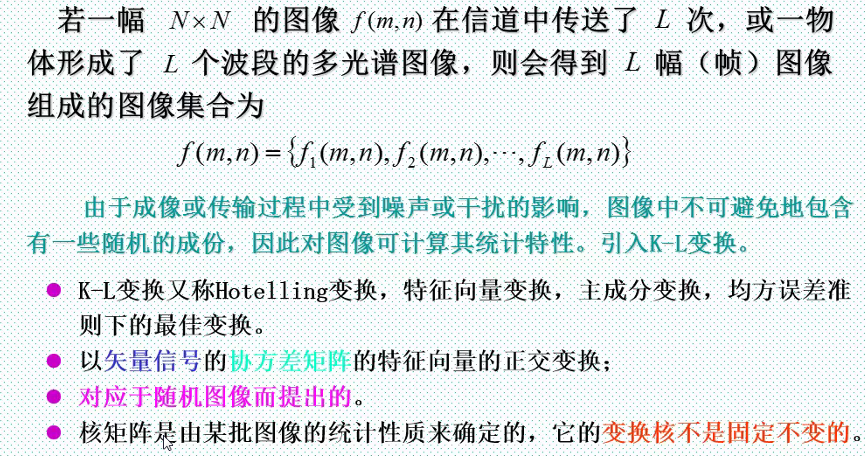

3.6.1 定义

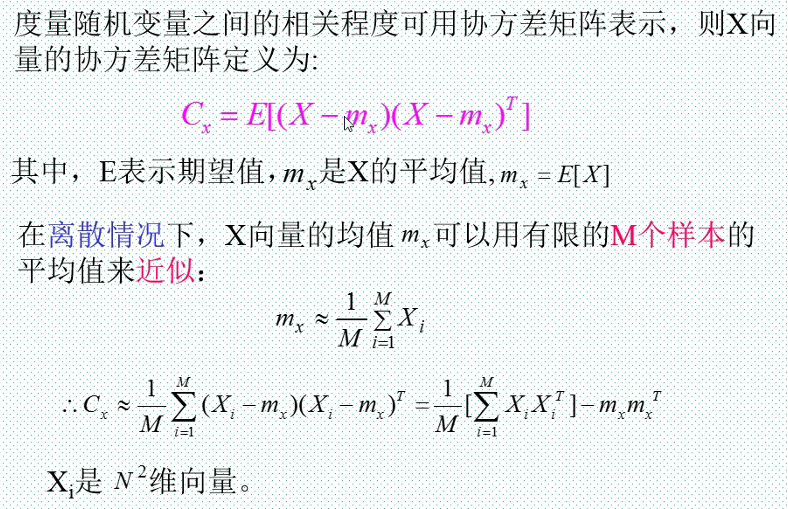

协方差矩阵

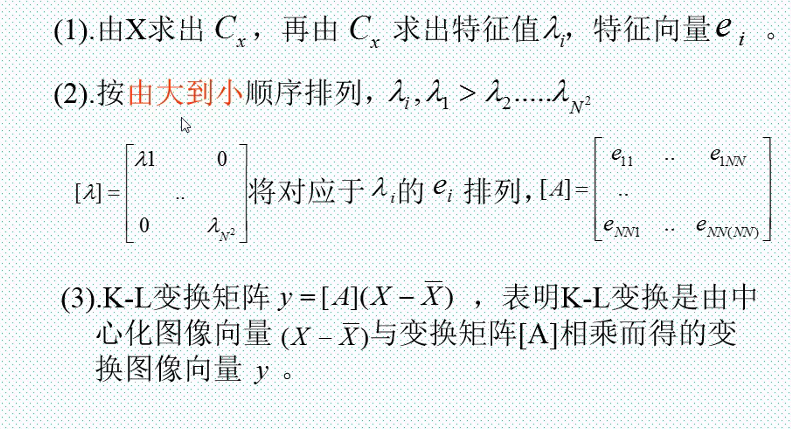

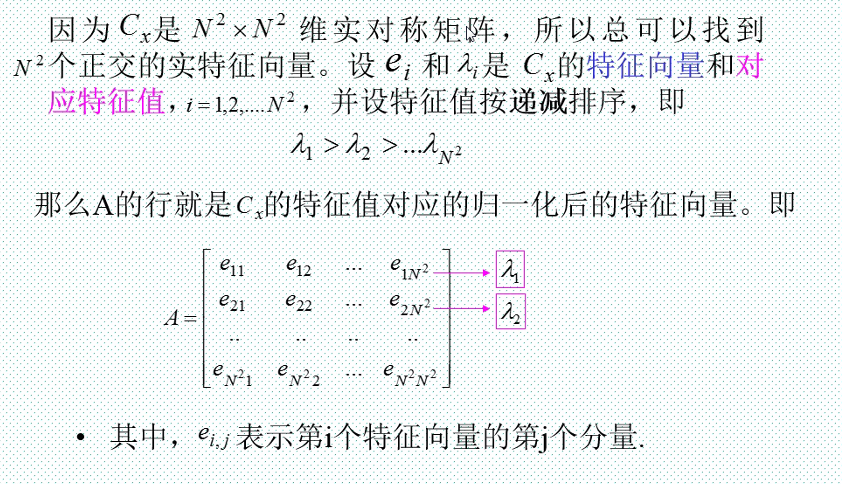

K-L变换的步骤

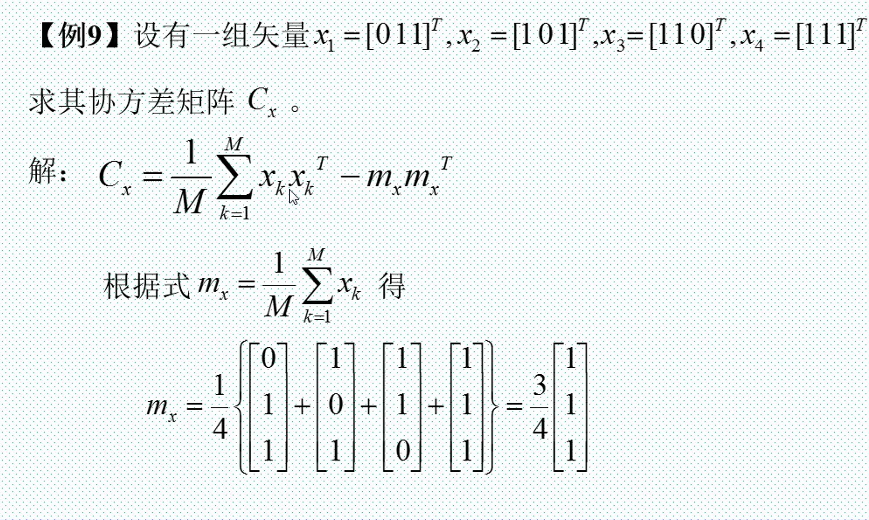

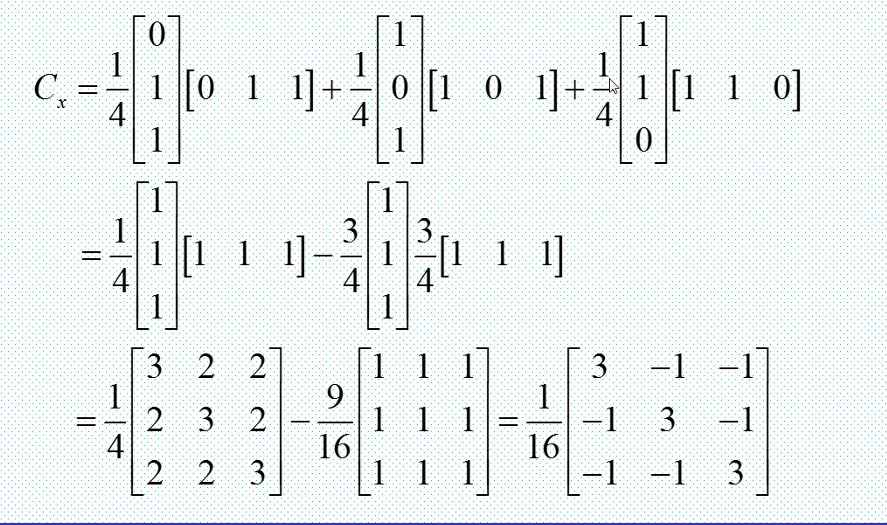

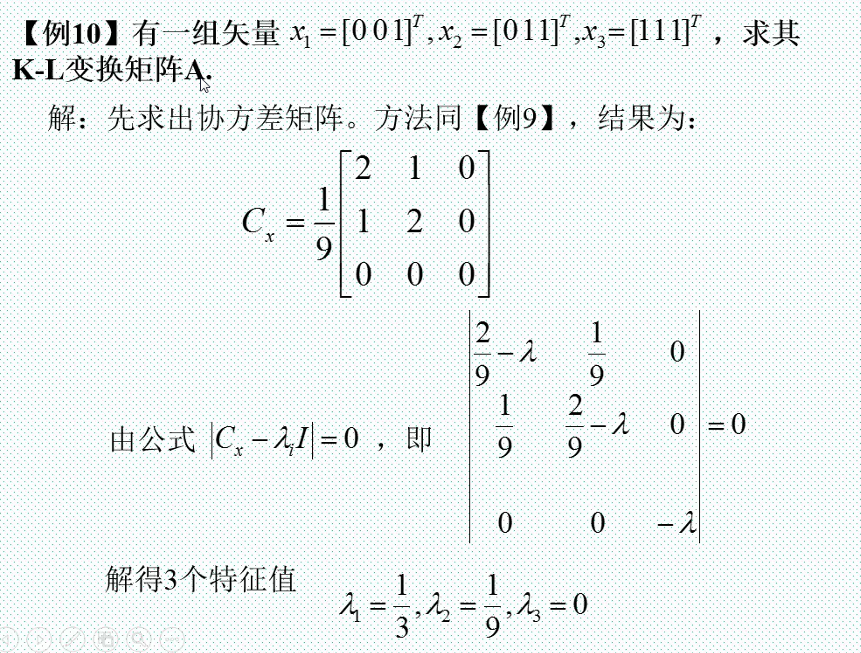

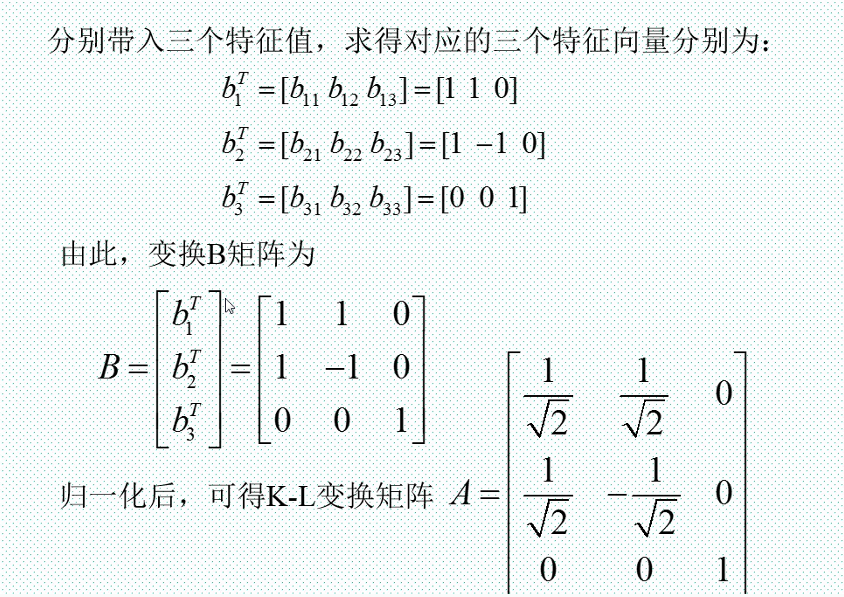

例题：

性质

解除了元素之间的相关性

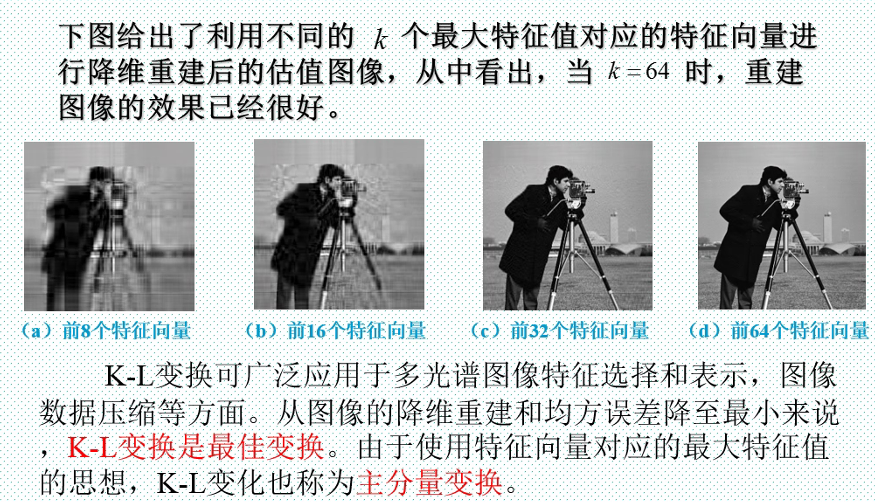

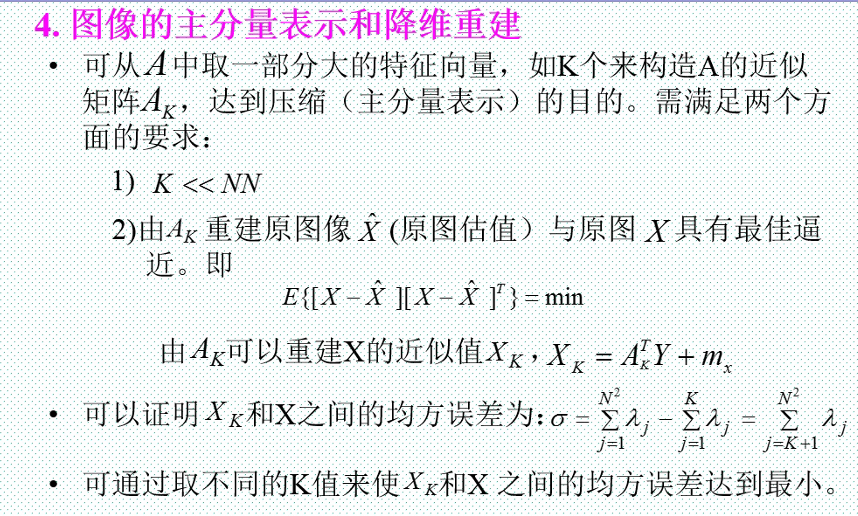

应用

最大特征值对应的特征向量

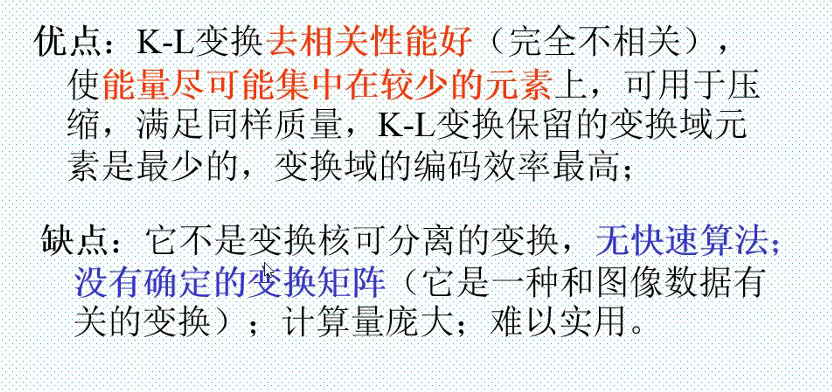

特点
