1.相机标定

根据张正友校正算法，利用棋盘格数据校正对车载相机进行校正，计算其内参矩阵，外参矩阵和畸变系数。

标定的流程是：

• 准备棋盘格数据，即用于标定的图片
• 对每一张图片提取角点信息
• 在棋盘上绘制提取到的角点（非必须，只是为了显示结果）
• 利用提取的角点对相机进行标定
• 获取相机的参数信息

1.1. 标定的图片

标定的图片需要使用棋盘格数据在不同位置、不同角度、不同姿态下拍摄的图片，最少需要3张，当然多多益善，通常是10-20张。该项目中我们使用了20张图片，如下图所示：

把这些图片存放在项目路径中的camera_cal文件夹中。

1.2. 相机校正

下面我们对相机进行校正，OPenCV中提供了对相机进行校正的代码，在本项目中直接使用opencv中的API进行相机的校正，如下所示:

# 1. 参数设定:定义棋盘横向和纵向的角点个数并指定校正图像的位置
nx = 9
ny = 6
file_paths = glob.glob("./camera_cal/calibration*.jpg")
# 2. 计算相机的内外参数及畸变系数
def cal_calibrate_params(file_paths):object_points = []  # 三维空间中的点：3Dimage_points = []   # 图像空间中的点：2d# 2.1 生成真实的交点坐标：类似(0,0,0), (1,0,0), (2,0,0) ....,(6,5,0)的三维点objp = np.zeros((nx * ny, 3), np.float32)objp[:, :2] = np.mgrid[0:nx, 0:ny].T.reshape(-1, 2)  # 2.2 检测每幅图像角点坐标for file_path in file_paths:img = cv2.imread(file_path)# 将图像转换为灰度图gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)# 自动检测棋盘格内4个棋盘格的角点（2白2黑的交点）rect, corners = cv2.findChessboardCorners(gray, (nx, ny), None)# 若检测到角点，则将其存储到object_points和image_pointsif rect == True:object_points.append(objp)image_points.append(corners)# 2.3 获取相机参数ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(object_points, image_points, gray.shape[::-1], None, None)return ret, mtx, dist, rvecs, tvecs

在这里有几个API给大家介绍下：

1. 寻找棋盘图中的棋盘角点

rect, corners = cv2.findChessboardCorners(image, pattern_size, flags)

参数：

• Image: 输入的棋盘图，必须是8位的灰度或者彩色图像

• Pattern_size:棋盘图中每行每列的角点个数（内角点）。

• flags: 用来定义额外的滤波步骤以有助于寻找棋盘角点。所有的变量都可以单独或者以逻辑或的方式组合使用。取值主要有：

  CV_CALIB_CB_ADAPTIVE_THRESH ：使用自适应阈值（通过平均图像亮度计算得到）将图像转换为黑白图，而不是一个固定的阈值。

  CV_CALIB_CB_NORMALIZE_IMAGE ：在利用固定阈值或者自适应的阈值进行二值化之前，先使用cvNormalizeHist来均衡化图像亮度。

  CV_CALIB_CB_FILTER_QUADS ：使用其他的准则（如轮廓面积，周长，方形形状）来去除在轮廓检测阶段检测到的错误方块。

返回：

• Corners:检测到的角点

• rect: 输出是否找到角点，找到角点返回1，否则返回0

• 检测完角点之后我们可以将将测到的角点绘制在图像上，使用的API是：

  cv2.drawChessboardCorners(img, pattern_size, corners, rect)


  参数：

  • Img: 预绘制检测角点的图像
  • pattern_size : 预绘制的角点的形状
  • corners: 角点矩阵
  • rect： 表示是否所有的棋盘角点被找到，可以设置为findChessboardCorners的返回值

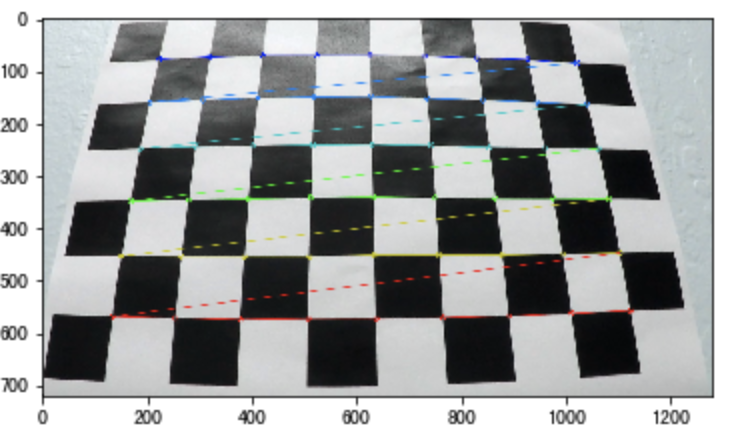

  注意：如果发现了所有的角点，那么角点将用不同颜色绘制（每行使用单独的颜色绘制），并且把角点以一定顺序用线连接起来，如下图所示：

• 利用定标的结果计算内外参数

ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(object_points, image_points, image_size, None, None)

参数：

• Object_points:世界坐标系中的点，在使用棋盘的场合，我们令z的坐标值为0，而x,y坐标用里面来度量，选用英寸单位，那么所有参数计算的结果也是用英寸表示。最简单的方式是我们定义棋盘的每一个方块为一个单位。
• image_points:在图像中寻找到的角点的坐标，包含object_points所提供的所有点
• image_size: 图像的大小，以像素为衡量单位

返回：

• ret: 返回值

• mtx: 相机的内参矩阵，大小为3*3的矩阵

• dist: 畸变系数，为5*1大小的矢量

• rvecs: 旋转变量

• tvecs: 平移变量

1.3 图像去畸变

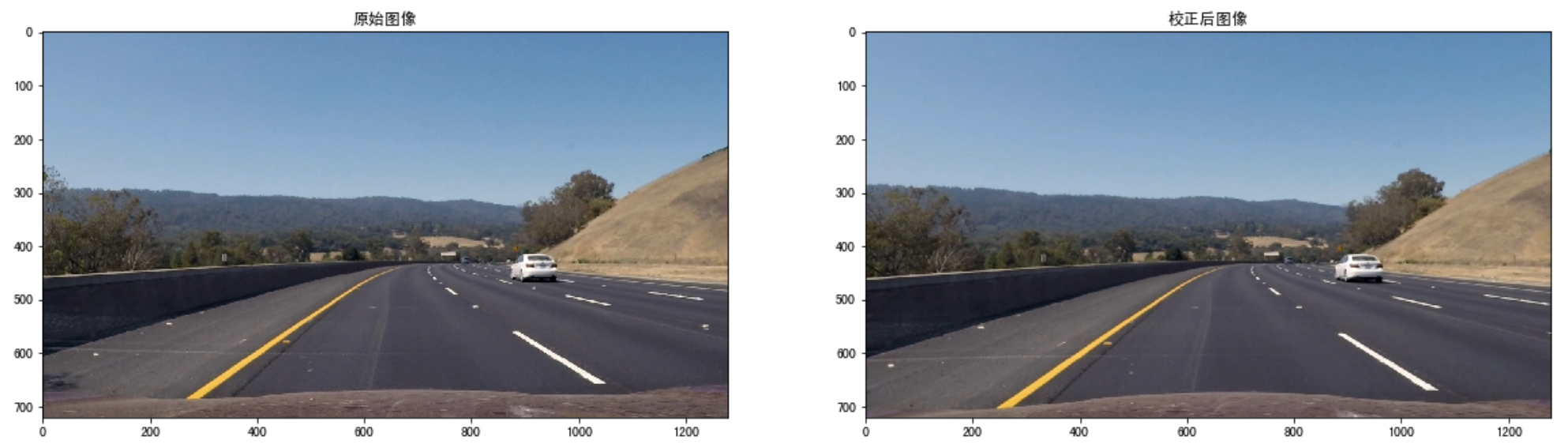

效果预览：
                        处理前:  处理后：

上一步中我们已经得到相机的内参及畸变系数，我们利用其进行图像的去畸变，最直接的方法就是调用opencv中的函数得到去畸变的图像：

def img_undistort(img, mtx, dist):dst = cv2.undistort(img, mtx, dist, None, mtx)return dst

我们看下求畸变的API:

dst = cv2.undistort(img, mtx, dist, None, mtx)

参数：

• Img: 要进行校正的图像
• mtx: 相机的内参
• dist: 相机的畸变系数

返回：

• dst: 图像校正后的结果
•

---

总结：

1. 标定的图片

   不同角度和方向拍摄的棋盘格图片数据

2. 相机校正

   检测棋盘格数据的角点：

   cv2.findChessboardCorners（）

   计算相机的内参数和外参数：cv2.calibrateCamera（）

3. 图像去畸变

   cv2.undistort()

---

代码总览：

# encoding:utf-8
import cv2
import numpy as np
import matplotlib.pyplot as plt
#遍历文件夹
import glob
from moviepy.editor import VideoFileClip"""参数设置"""
nx = 9
ny = 6
#获取棋盘格数据
file_paths = glob.glob("./camera_cal/calibration*.jpg")# 绘制对比图
def plot_contrast_image(origin_img, converted_img, origin_img_title="origin_img", converted_img_title="converted_img",converted_img_gray=False):fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(15, 20))ax1.set_title = origin_img_titleax1.imshow(origin_img)ax2.set_title = converted_img_titleif converted_img_gray == True:ax2.imshow(converted_img, cmap="gray")else:ax2.imshow(converted_img)plt.show()#相机矫正使用opencv封装好的api
#目的:得到内参、外参、畸变系数
def cal_calibrate_params(file_paths):#存储角点数据的坐标object_points = [] #角点在真实三维空间的位置image_points = [] #角点在图像空间中的位置#生成角点在真实世界中的位置objp = np.zeros((nx*ny,3),np.float32)#以棋盘格作为坐标，每相邻的黑白棋的相差1objp[:,:2] = np.mgrid[0:nx,0:ny].T.reshape(-1,2)#角点检测for file_path in file_paths:img = cv2.imread(file_path)#将图像灰度化gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)#角点检测rect,coners = cv2.findChessboardCorners(gray,(nx,ny),None)#角点检测结果的绘制# imgcopy = img.copy()# cv2.drawChessboardCorners(imgcopy,(nx,ny),coners,rect)# plot_contrast_image(img,imgcopy)#若检测到角点，则进行保存 即得到了真实坐标和图像坐标if rect == True :object_points.append(objp)image_points.append(coners)# 相机较真ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(object_points, image_points, gray.shape[::-1], None, None)return ret, mtx, dist, rvecs, tvecs# 图像去畸变：利用相机校正的内参，畸变系数
def img_undistort(img, mtx, dist):dis = cv2.undistort(img, mtx, dist, None, mtx)return disif __name__ == "__main__":ret, mtx, dist, rvecs, tvecs =cal_calibrate_params(file_paths)if np.all(mtx!=None):img = cv2.imread("test/test1.jpg")undistort_img = img_undistort(img,mtx,dist)plot_contrast_image(img,undistort_img)print("done")else:print("failed")
