ELF文件格式依然是分为文件头和文件体两部分，只是该文件头相对稍显复杂，类似层次化结构，先用个ELF header从“全局上”给出程序文件的组织结构，概要出程序中其它头表的位置大小等信息，如程序头表的大小及位置、节头表的大小及位置。然后，各个段和节的位置、大小等信息再分别从“具体的”程序头表和节头表中予以说明。

ELF格式的作用体现在两方面，一是链接阶段，另一方面是运行阶段，故它们在文件中组织布局咱们也从这两方面展示，如图:

无论是在待重定位文件，还是可执行文件中，文件最开头的部分必须是elf header，这就是前面咱们所说的固定的位置。在ELF header之后紧挨着的是程序头表，这对于可执行文件是必须存在的，而对于待重定位文件是可选的。其它成员的位置要取决于各头表中的说明。坦白说，刚接触elf之初并不容易理解它，所以，之后咱们会以一个实际例子来细说，这里咱们先有个笼统的认识。

咱们马上要步入正题啦，在此之前必须要提前跟大伙儿交待一下，以下咱们书中有关elf的任何定义，包括变量、常量及取值范围，都可以在linux系统的/usr/include/elf.h中找到，这里面的定义才是最全最权威的。为了方便大家学习，本书中从elf.h中搬了必要的部分，有的并不全面，只是起到帮助大家阅读本书的作用。

一切就绪，咱们开始正式介绍elf结构。

一些重要的数据结构中用到了自定义的数据类型，所以先给大家介绍一下它们，免得造成学习的困扰，请大伙见表

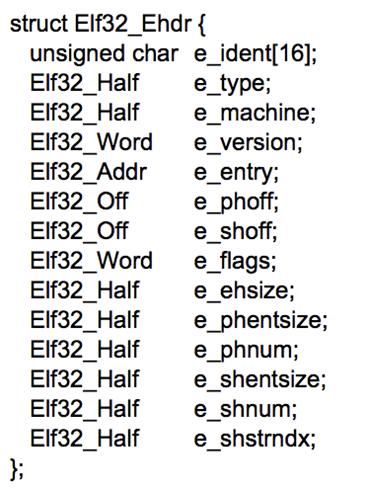

好啦，现在咱们从上至下，依次揭开各层header的庐山真面目。咱们这里先介绍ELF header的结构。

c语言中的结构体能够很直观地表示物理内存结构，所以用结构体的形式展现一个数据结构是最合适不过的啦，所以咱们结合图5-35，依次介绍下各结构体成员的意义。

e_ident[16]是16字节大小的数组，用来表示elf字符等信息，开头的4个字节是固定不变的，是elf文件的魔数，它们分别是0x7f，以及字符串ELF的asc码：0x45，0x4c，0x46。对于此数组说明如下表
