详解两阶段3D目标检测网络PVRCNN：Point-Voxel Feature Set Abstraction for 3D Object Detection

在这里插入图片描述

在《动手学无人驾驶（4）：基于激光雷达点云数据3D目标检测》一文中介绍了3D目标检测网络PointRCNN。今天介绍该作者新提出的3D检测模型：PVRCNN，论文已收录于CVPR2020。
作者个人主页为：https://sshaoshuai.github.io/。
知乎ID为：https://www.zhihu.com/people/yilu-kuang-shuai。
PVRCNN论文链接为：https://arxiv.org/pdf/1912.13192.pdf。
代码链接为：https://github.com/open-mmlab/OpenPCDet。

在介绍论文前，大家可以先看看作者此前分享的3D目标检测报告：https://www.bilibili.com/video/av89811975?zw

基于点云场景的三维物体检测算法及应用

文章目录

- - 1. PVRCNN算法
  - - 1.1 3D Voxel CNN for Efficient Feature Encoding and Proposal Generation
    - 1.2 Voxel-to-keypoint Scene Encoding via Voxel Set Abstraction
    - 1.3 Keypoint-to-grid RoI Feature Abstraction for Proposal Refinement

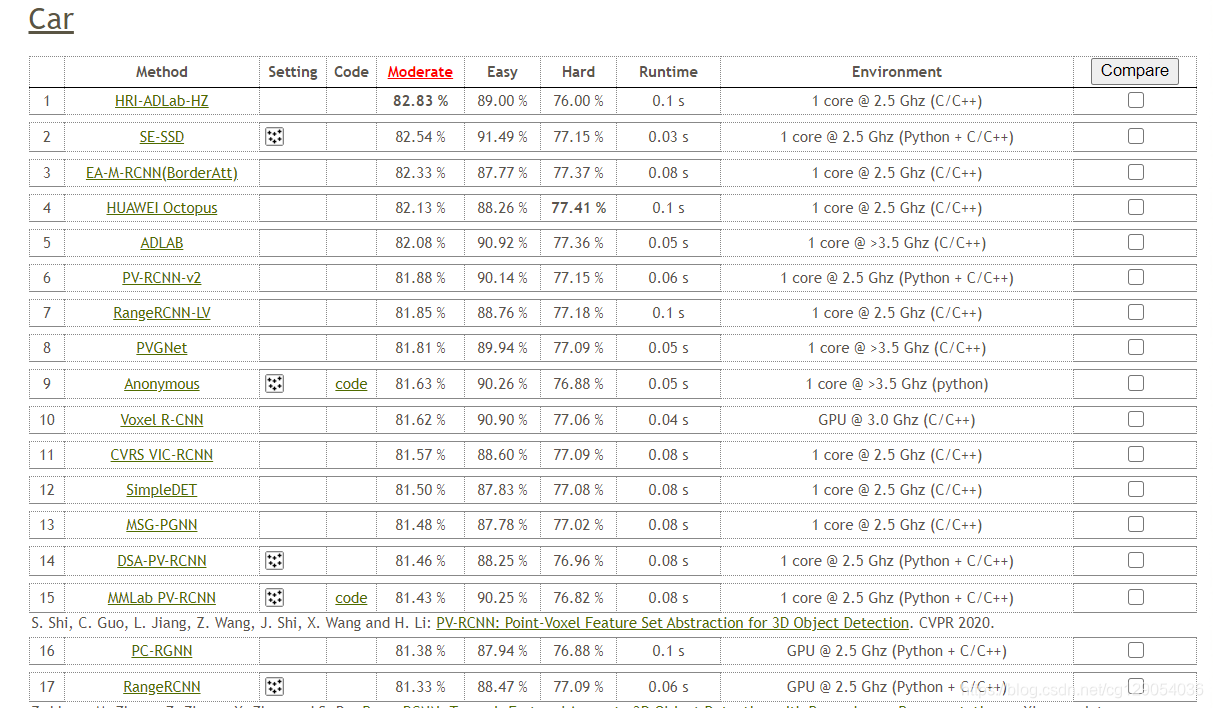

  - 2. Experiments

1. PVRCNN算法

在目前的点云目标检测中，3D voxel CNNs可以生成高质量的proposals；而基于PointNet的方法由于其感受野灵活，可以捕获更准确的目标位置信息。

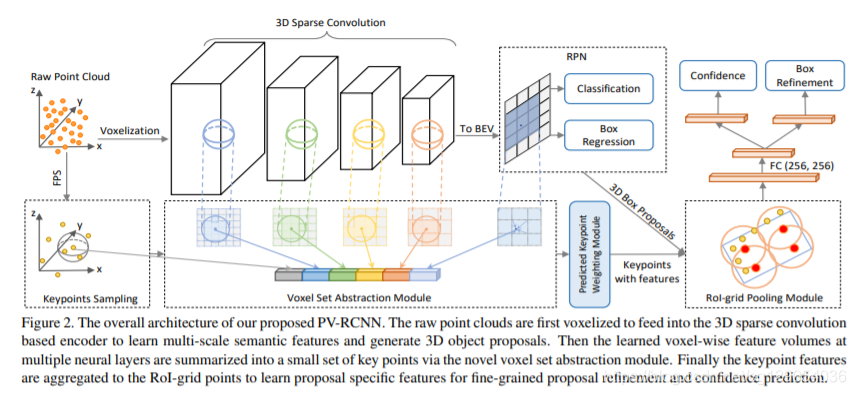

在本文中，作者对这两种检测方法进行集成，首先使用3D voxel CNNs作为主干网来生成高质量的proposalas，然后在每一个proposal中，为了充分有效池化点云特征，作者提出了两种新的池化方式：Voxel-to-keypoint scene encoding与keypoint-to-grid ROI feature abstraction。通过这两种池化方法，能够有效提高预测可信度以及对目标位置进行优化。

1.1 3D Voxel CNN for Efficient Feature Encoding and Proposal Generation

这部分相对比较好理解，使用3D CNNs作为主干网，将输入的点云划分为一个个voxel。作者总共进行了4次下采样，最后投影到鸟瞰图上，生成proposal。从结果可以看出，这种生成proposal的方式有着更高的召回率。

在这里插入图片描述

1.2 Voxel-to-keypoint Scene Encoding via Voxel Set Abstraction

PointNet中提出的set abstraction operation显示出了强大的特征提取能力，能够对任意空间尺寸的点云集进行特征抽取。受此启发，作者提出了将多个voxels的特征聚合到keypoints上。

首先是Keypoints Sampling，和PointRCNN一样，作者使用最远点采样法（FPS）在所有点云中选取出 $n$ 个关键点，在KITTI数据中 $n = 2048$ 。
然后是Voxel Set Abstraction Module（VSA），如下图所示，作者在每一次进行下采样时都进行了一次VSA操作，将不同尺度范围的voxel特征汇聚到keypoints。

具体地操作如下，其中 $l_k$ 表示第 $k$ 层网络， $p_i$ 表示为keypoint， $v_{j}^{(l_k)}$ 表示为第 $k$ 层网络中voxel坐标， $f_{j}^{(l_k)}$ 表示为voxel队以应地特征向量。这样就组成每个keypoint邻域集 $S_{i}^{l_k}$ ：包括voxel特征向量及voxel与keypoint之间地相对位置。

在这里插入图片描述
然后是对 $S_{i}^{l_k}$ 进行一次 $m a x$ 操作。具体操作如下，其中 $M$ 表示在集合 $S_{i}^{l_k}$ 中最多选取出 $T_k$ 个voxels， $G$ 表示进行多层感知机操作，最外层是 $m a x$ 操作。最终生成地每个keypoint特征为 $f_{i}^{{pv}_k}$ 。

在这里插入图片描述
对每一层3D CNNs网络都进行上述VSA操作，这样就得到了keypoint结合后地特征 $f_{i}^{{(pv)}}$ 。

现在将VSA模块进行扩展，我们对原始点云进行公示（2）的操作，得到特征 $f_{i}^{raw}$ 。对鸟瞰图上的keypoint进行二项插值得到特征 $f_{i}^{(bev)}$ ，最终，关键点 $k e y p o i n t$ 特征为 $f_{i}^{(p)}$ ：

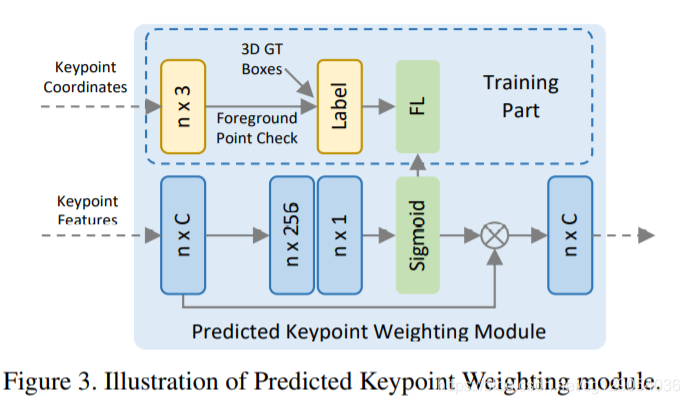

这里作者还设计了一个predicted keypoint weighting模块，如下图所示。在训练时，可以根据annotation来判断选取地关键点是不是属于前景点，这里训练使用地损失函数为focal loss。

1.3 Keypoint-to-grid RoI Feature Abstraction for Proposal Refinement

经过上面的处理，得到了一组含有多尺度语义特征的关键点集（keypoints with multi-scale semantic features）
。

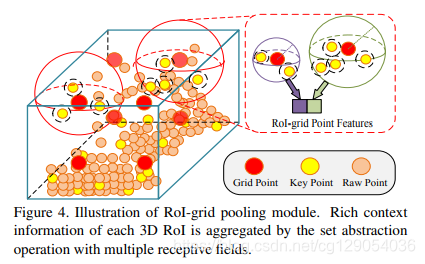

为了进一步优化，作者在这里提出了keypoint-to-grid RoI feature abstraction，如下图4所示。
在这里插入图片描述
首先在每一个候选方案（proposal）中，统一采样 $6×6×66\times6\times6$ 个gird points。这里的采样公式如下，其中 $g_i$ 表示为grid points， $p_j$ 表示为keypoint， $f~j(p)\widetilde f^{(p)}_{j}$ 表示为关键点特征。

然后使用一个PointNet-block得到grid point特征，具体方法如下：
在这里插入图片描述
最后通过两层MLP网络，得到256维的特征向量。
