接上一篇文章的第10节

之前完成了功能仿真，下面我们进行综合实现。

10.1.1 综合

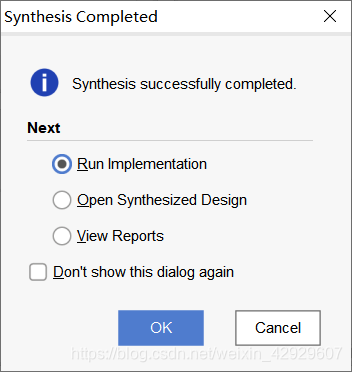

综合成功。

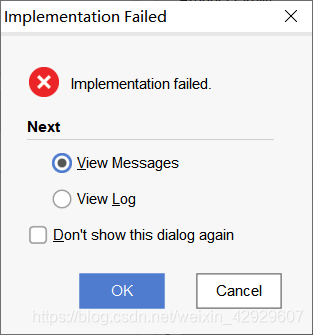

实现试试
这真是令人悲伤……找Bug吧。

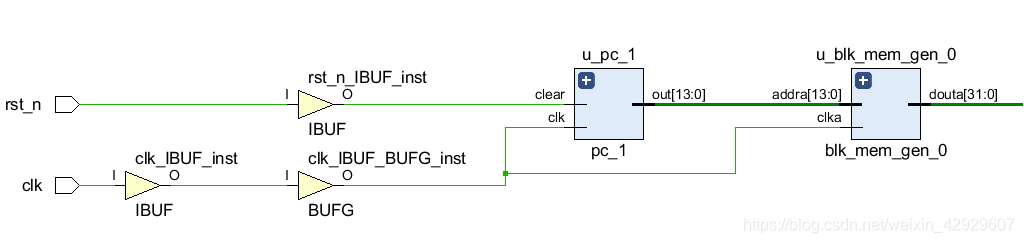

我们看看综合后的门级网表。

发现综合后的并不是我们想要的……看了看可能是综合的目录错误，我们再试试。

不是这个原因……

单元测试每一个模块，综合都没问题，为啥连起来就不行了?

可能因为没有输出？？

我们先把之前的寄存器堆初始化该回去，默认全0.

再让ALUresult暂时作为输出试试。

没有输出的模块是没用的！也可能是把synthesis搞傻的原因…… 就像是算法要求至少一个输出，没用输出的话没得玩了。我们改改试试。

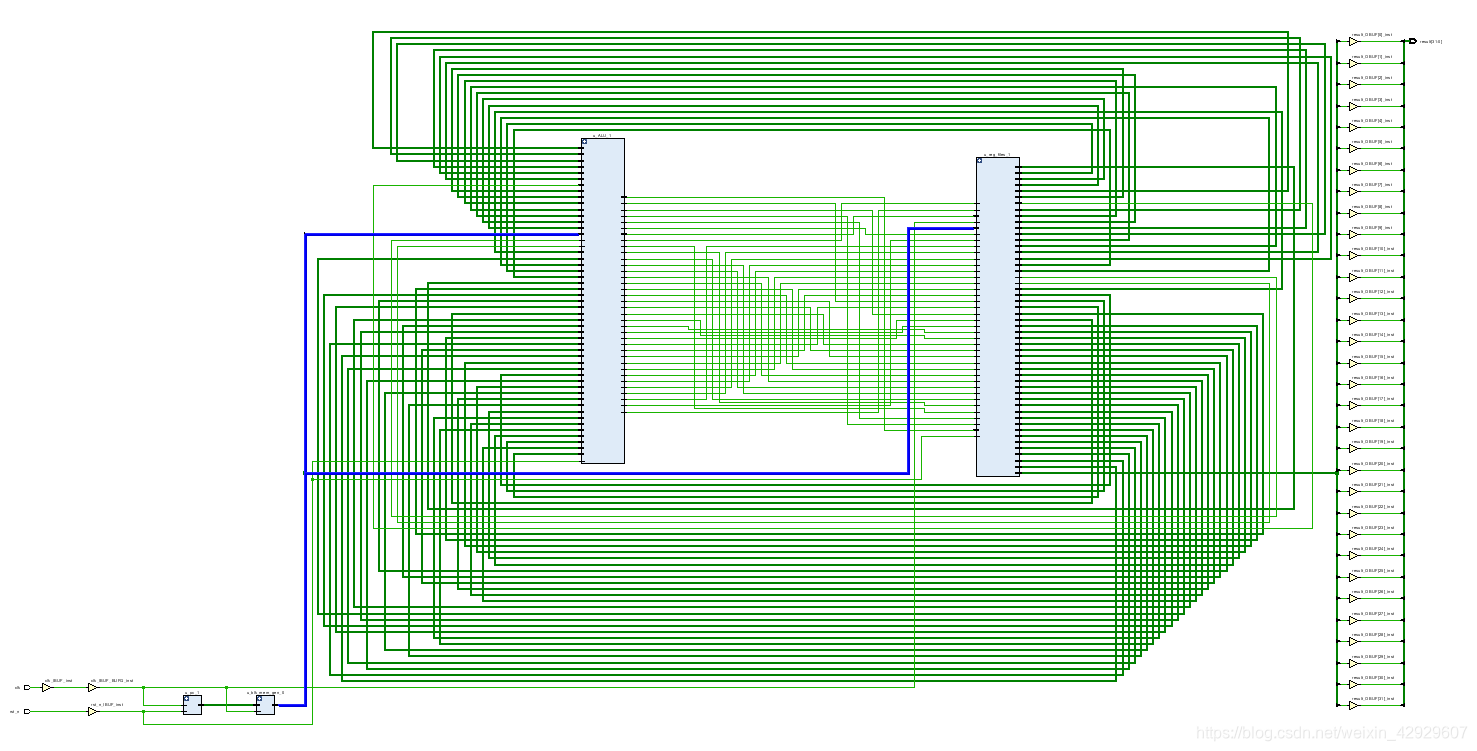

比之前好一些，但是还是有问题，没有控制器……

不知道为啥……

10.1.2 实现

继续进行，先实现试试看。

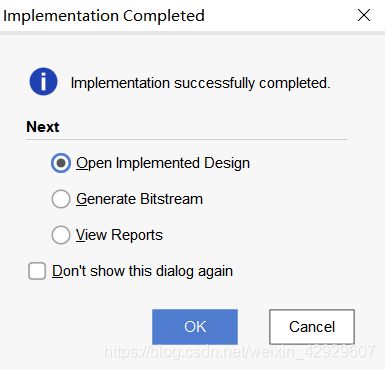

居然成功了，就是不知道对不对，之后还得实现验证，也没准可能synthesis的时候将控制器弄没了？不得而知……

关于实现这些，我们后面再说。

小结

行为仿真正确后进行综合，之后要查看相关报告，看看对不对，没问题之后，再进行实现，再查看对不对，最后再下载实现验证。

既然每个单元都可以综合，那就是顶层文件设计有问题！去哪里找找。

---

进一步测试

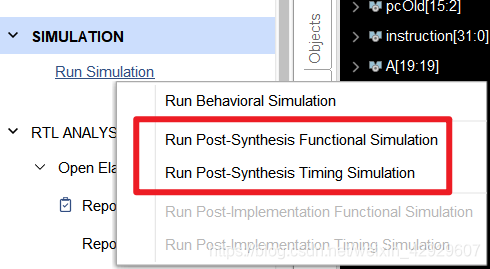

之后发现，综合之后，不是实现，而应该进行综合仿真。

• 综合后功能仿真
• 综合后时序仿真

然后发现，虽然控制器消失了，但是没什么问题，结果依然正确，

• 功能仿真与之前的结果一样
• 时序仿真有些不同

注意点

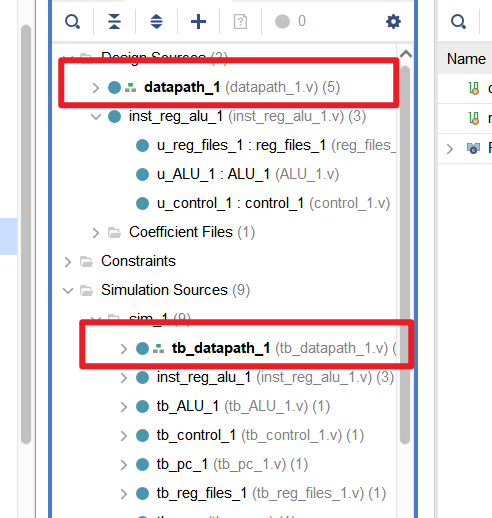

1. 综合的是top设计文件
2. 仿真的是top仿真文件

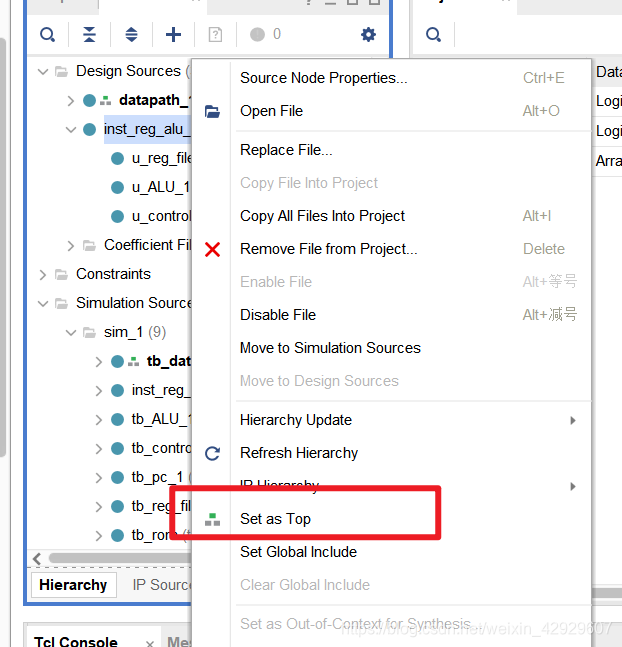

需要更改顶层文件，可以右键单击，然后点set as top

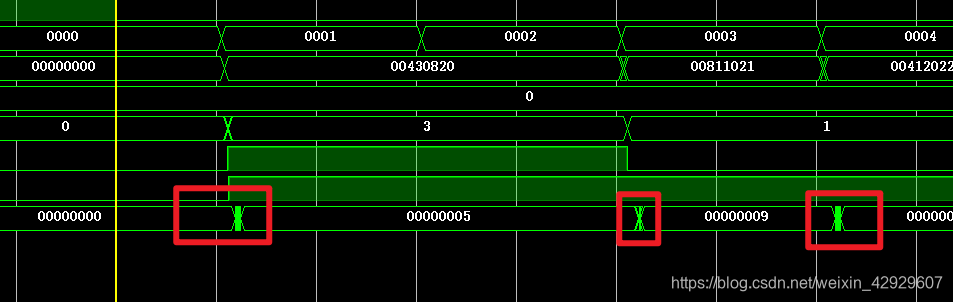

最后，时序仿真有什么问题呢？

出现了很多诡异的点，可能是毛刺，也可能是变化不同步……

以后再解决吧！目前知识水平达不到这个地步，先放放

实现之后管脚分配，还有下载验证……以后再说。

目前来说，这些可能的毛刺，不影响结果，但是会影响主频提升，那就是高端操作了，现在不合时宜。
