东北大学电路原理MOOC
电路原理的核心点:研究电路模型

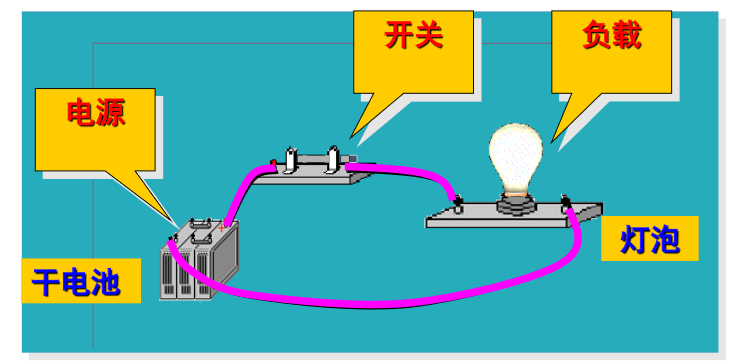

我们实际看见的,是真实电路
我们高中学的,是电原理图
现在,我们要研究的是电路模型,它是实际电路的抽象模型,并且是理想化的。
对于电路模型,我们需要知道几个重要的器件,都是理想器件
- 电阻R:消耗电能,无源
- 电容C:存储电场能,无源
- 电感L:存储磁能,无源
- 电源:输出U或I,有源
我们可以看到,红箭头的是电源,它有正负极,输出的是电压。
橘色箭头是电阻,R1是电源的电阻, RL是负载的电阻。
小结
这一课,我们知道了实际电路的重要抽象电路模型,它非常重要,是我们电路原理课程研究的核心问题。
同时,我们知道了电路模型的几个重要的理想器件:R,C,L和电源
