分析
先看beq指令。
ALU输入的是rs和rt,不输入imm,进行subu操作,判断是否为zero,输出zero信号。
控制器增加Branch信号,识别beq指令,当zero和Branch同时成立,就可以跳转,目标地址是PC + 4 + (sign-extend)offset。
bne指令同理。
实现
ALU
ALU增加zero输出,如果rs - rt == 0
,zero = 0
,即rs = rt,对应beq指令,若zero = 1
,对应bne指令。
增加offset
输出,是offset
字段符号扩展并左移2位后的结果,用于和pc + 4
在pc模块相加。
pc
增加offset数据信号,以及Branch和nBranch跳转信号,和zero信号。
control
增加Branch
和nBranch
信号。
Datapath
最后更改顶层数据通路。
注意一个大坑
我们设计的数据通路,取指需要2个周期,这个时候,跳转指令的pc,其实已经变成了pc + 8了,如果再执行 pc + 4 + offset,就会执行原本应该执行的下下条指令,这是错误的。
因此,我们应该将PC + 4
的值,与当前执行的PC指令,一起传过去。这里偷懒起见,直接在原来基础上PC - 8
以避开2个时钟周期的取指延迟。
关于取指延迟对需要pc值的指令的影响,可能有不少,后续再说

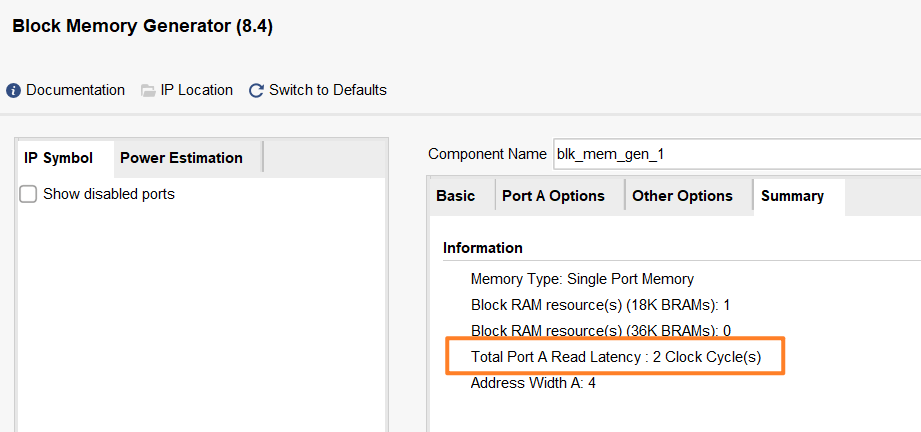

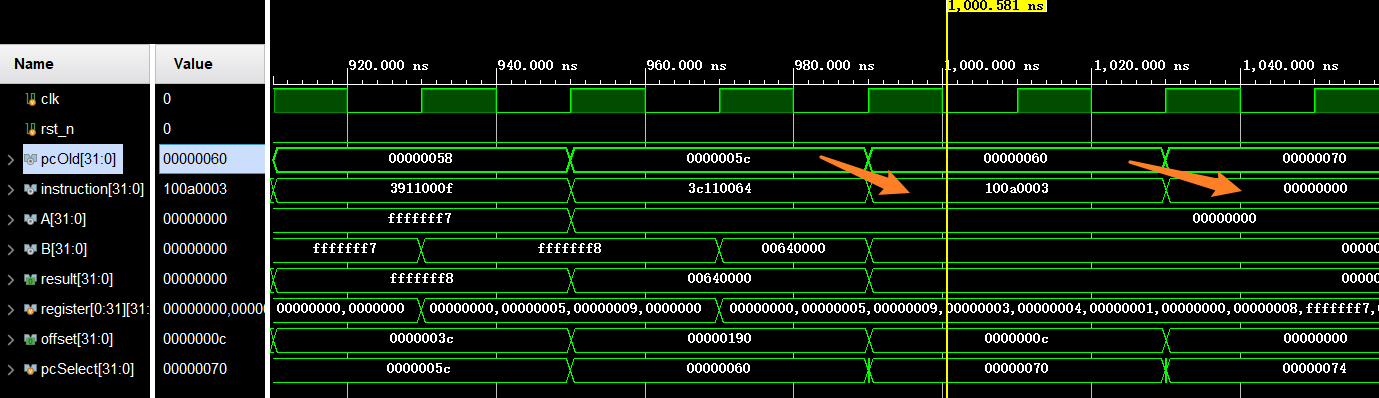

可以看见,ROM延迟两个时钟周期,因此说,刚才的解决方案,也不对……即便能够跳转到正确的指令,但是,在此之前,如果有指令不需要执行,但是也被执行了,每一个b跳转指令,最多被错误地执行2条指令。
……这可咋办呢?这是单周期,又不是流水线……如何改变局面?
后续再说。
类比:这个情况下,似乎是类流水线了,分为取指和执行2个阶段!……嗯,回头想想解决方案吧
尝试一
取指占2个时钟周期,执行占1个时钟周期,每条指令执行占3个时钟周期。
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2020/11/12 20:31:59
// Design Name:
// Module Name: pc_1
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module pc_1(input clk,input rst_n,// pc datainput [31:0] pcOrigin, // The PC value is from pcOld.input [31:0] JrPC, // jr instruction,from reg files.// pc controlinput Jrn, // jr instruction.// beq bneinput [31:0] offset,input zero,input Branch,input nBranch,output [31:0] pcOld);reg [31:0] pc = 0;
assign pcOld = pc;// judge validity of beq/bne instruction
reg isBranch;
always @(*)
beginif((zero == 1) && (Branch == 1)) // beq validbeginisBranch <= 1;endelse if((zero == 0) && (nBranch == 1)) // bne validbeginisBranch <= 1;endelsebeginisBranch <= 0;end
end// select new pc value
reg [31:0] pcSelect; // new pc data
always @(*)
begincase({Jrn,Branch,nBranch})3'b000: // pc + 4pcSelect <= pcOrigin + 4;3'b100: // jrpcSelect <= JrPC;3'b010: // beqpcSelect <= pcOrigin + 4 + offset; /**** NOTE ****/3'b001: // bne // fetch instruction waste 2 clock cycles,then execute 1 cyclepcSelect <= pcOrigin + 4 + offset; /**** NOTE ****/default:pcSelect <= 0;endcase
end// counter: wait 2 clock cycles to fetch instruction
reg counter = 0;
always @(posedge clk)
beginif(counter == 1)counter <= 0;elsecounter <= counter + 1;
end// Update PC register
always @(posedge clk)
beginif(rst_n == 1) // Xilinx 官方推荐:reset 高电平有效beginpc <= 0;endelse if(counter == 1)beginpc <= pcSelect;endelsebeginpc <= 0;end
endendmodule
加了计时器,但是,还是解决不了问题……
现在,能够满足当前执行的指令,pc值是下一条指令的地址,但是更新存在问题,依然避不开的是,取指需要2个时钟周期。
问题解决:让CPU与Memory的时钟频率不一样!
首先,我们需要知道,CPU和Memory内外有别,它们的clk频率完全可以不一样,这样,我们让Memory的频率快一点,使得CPU在一个时钟周期内,完成取指和执行,就满足了我们的设计要求。
这里需要强化一个概念,我们需要知道,单周期CPU,指的是CPU在一个时钟周期内能够完成一条指令的取指和执行操作,单周期指的是CPU,而不是Memory。
实践笔记(5)插叙:内外有别之CPU和Memory
1 解决方案

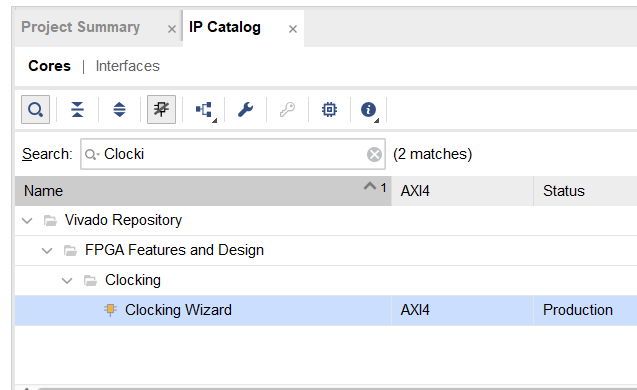

1.1 增加时钟分频器

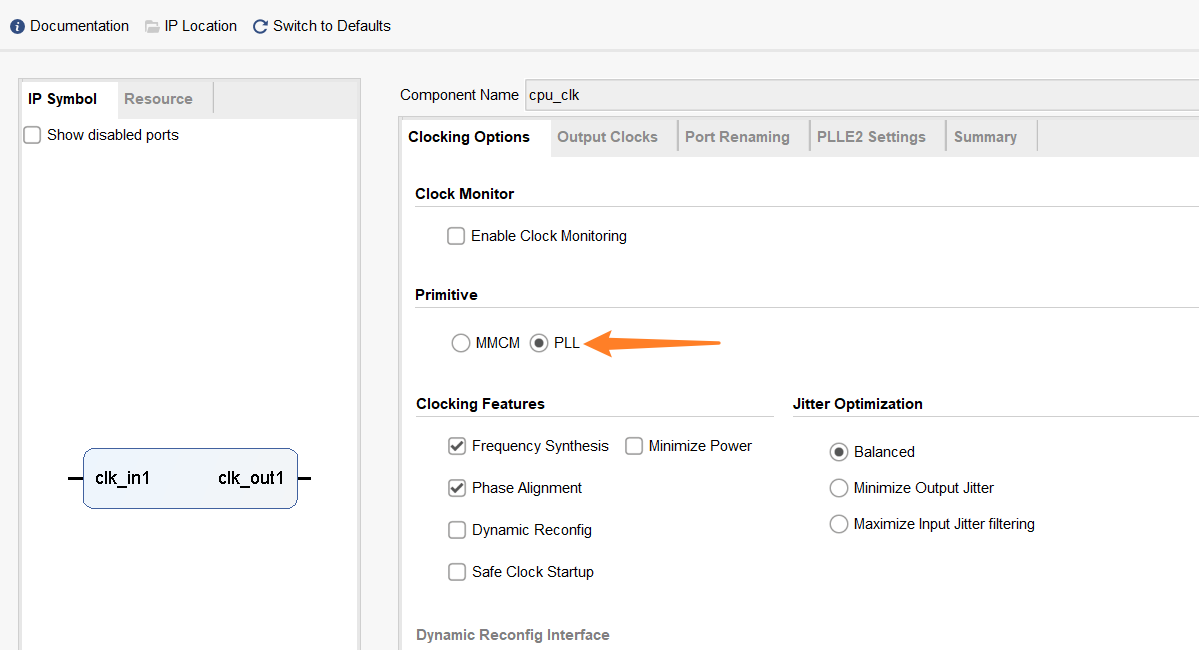

使用MMCM,不是PLL。

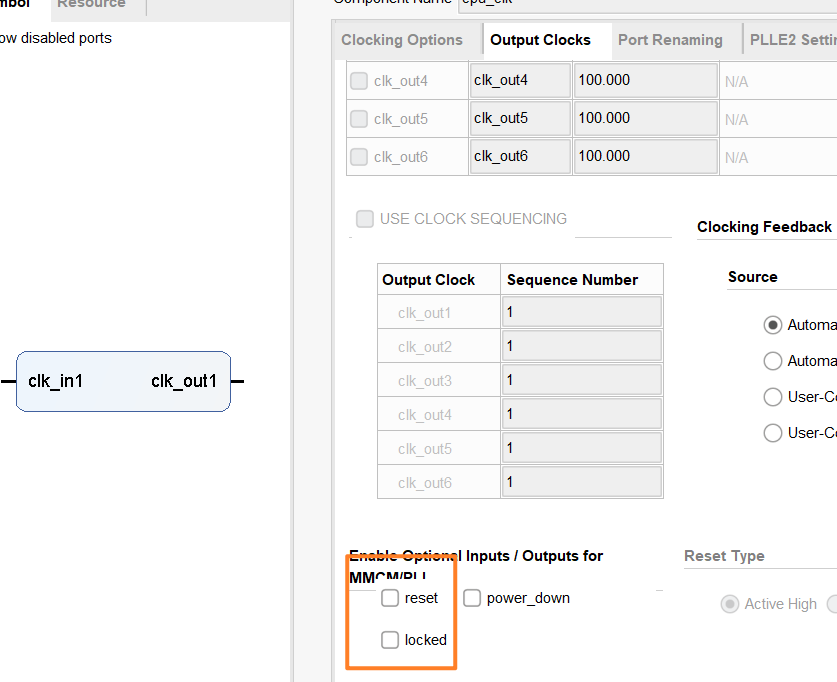

注意,此IP核有启动时间。

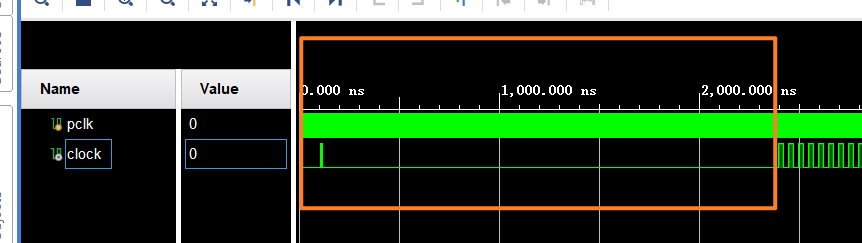

另外……当仿真没有信号的时候,看看是不是没有加信号……
1.2 分别对待CPU与Memory的时钟频率

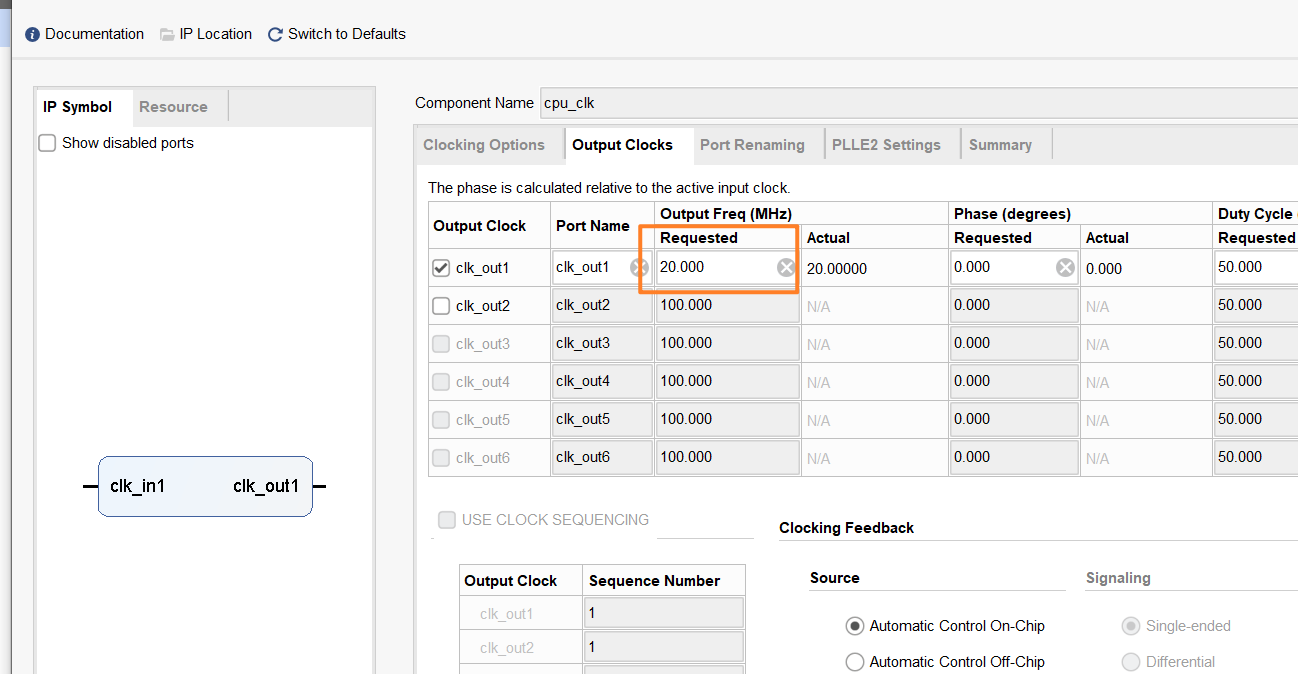

CPU时钟频率20MHz
内存时钟频率100MHz
1.3 其他部件的实现
PC
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2020/11/12 20:31:59
// Design Name:
// Module Name: pc_1
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module pc_1(input clk,input rst_n,// pc datainput [31:0] pcOrigin, // The PC value is from pcOld.input [31:0] JrPC, // jr instruction,from reg files.// pc controlinput Jrn, // jr instruction.// beq bneinput [31:0] offset,input zero,input Branch,input nBranch,output [31:0] pcOld);reg [31:0] pc = 0;
assign pcOld = pc;// judge validity of beq/bne instruction
reg isBranch;
always @(*)
beginif((zero == 1) && (Branch == 1)) // beq validbeginisBranch <= 1;endelse if((zero == 0) && (nBranch == 1)) // bne validbeginisBranch <= 1;endelsebeginisBranch <= 0;end
end// select new pc value
reg [31:0] pcSelect; // new pc data
always @(*)
begincase({Jrn,isBranch})2'b00: // pc + 4pcSelect <= pcOrigin + 4;2'b10: // jrpcSelect <= JrPC;// fetching 1 instruction wastes 2 clock cycles(memory), and// executing the instruction needs 1 clock cycle(CPU).// NOTE:the frequency of two clocks is different. 2'b01: // beq bnepcSelect <= pcOrigin + 4 + offset; default:pcSelect <= 0;endcase
end// Update PC register
always @(posedge clk)
beginif(rst_n == 1) // Xilinx suggest:reset high level effectivebeginpc <= 0;endelsebeginpc <= pcSelect;end
endendmodule
Control
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2020/11/14 22:30:48
// Design Name:
// Module Name: control_1
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module control_1(input [5:0] op,input [5:0] func,output reg RegWrite,output reg Sftmd, // indicate the instruction is sll/srl/sraoutput reg [3:0] ALUop,output reg Jrn, // jr instructionoutput reg Lui, // lui instructionoutput reg RegDst,output reg ALUSrc,output reg Zero_sign_ex,output reg Branch, // beqoutput reg nBranch // bne);always @(*)
begincase(op)6'b000000: R-type begincase (func)6'b100000: // addbeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b0000;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b100001: // addubeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b0001;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b100010: // subbeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b0010;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b100011: // sububeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b0011;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b100100: // andbeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b0100;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b100101: // orbeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b0101;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b100110: // xorbeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b0110;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b100111: // norbeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b0111;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b101010: // sltbeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b1000;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b101011: // sltubeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b1001;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b000100: // sllvbeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b1010;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b000110: // srlvbeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b1011;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b000111: // sravbeginRegWrite <= 1;Sftmd <= 0;ALUop <= 4'b1100;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b000000: // sllbeginRegWrite <= 1;Sftmd <= 1;ALUop <= 4'b1010;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b000010: // srlbeginRegWrite <= 1;Sftmd <= 1;ALUop <= 4'b1011;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b000011: // srabeginRegWrite <= 1;Sftmd <= 1;ALUop <= 4'b1100;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b001000: // jrbeginRegWrite <= 0;Sftmd <= 0;ALUop <= 4'b1111;Jrn <= 1;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;enddefault:beginRegWrite <= 0;Sftmd <= 0;ALUop <= 4'b1111;Jrn <= 0;Lui <= 0;RegDst <= 1;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;endendcaseend/*************** I-type ***************/6'b001000: // addibeginALUop <= 4'b0000;RegWrite <= 1;Sftmd <= 0;Jrn <= 0;Lui <= 0;RegDst <= 0;ALUSrc <= 1;Zero_sign_ex <= 1;Branch <= 0;nBranch <= 0;end6'b001001: // addiubeginALUop <= 4'b0001;RegWrite <= 1;Sftmd <= 0;Jrn <= 0;Lui <= 0;RegDst <= 0;ALUSrc <= 1;Zero_sign_ex <= 1;Branch <= 0;nBranch <= 0;end6'b001100: // andibeginALUop <= 4'b0100;RegWrite <= 1;Sftmd <= 0;Jrn <= 0;Lui <= 0;RegDst <= 0;ALUSrc <= 1;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b001101: // oribeginALUop <= 4'b0101;RegWrite <= 1;Sftmd <= 0;Jrn <= 0;Lui <= 0;RegDst <= 0;ALUSrc <= 1;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b001110: // xoribeginALUop <= 4'b0110;RegWrite <= 1;Sftmd <= 0;Jrn <= 0;Lui <= 0;RegDst <= 0;ALUSrc <= 1;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b001111: // lui note beginALUop <= 4'b1101;RegWrite <= 1;Sftmd <= 0;Jrn <= 0;Lui <= 1;RegDst <= 0;ALUSrc <= 1;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b001010: // sltibeginALUop <= 4'b1000;RegWrite <= 1;Sftmd <= 0;Jrn <= 0;Lui <= 0;RegDst <= 0;ALUSrc <= 1;Zero_sign_ex <= 1;Branch <= 0;nBranch <= 0;end6'b001011: // sltiubeginALUop <= 4'b1001;RegWrite <= 1;Sftmd <= 0;Jrn <= 0;Lui <= 0;RegDst <= 0;ALUSrc <= 1;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;end6'b000100: // beqbeginALUop <= 4'b0011;RegWrite <= 0;Sftmd <= 0;Jrn <= 0;Lui <= 0;RegDst <= 0;ALUSrc <= 0;Zero_sign_ex <= 1;Branch <= 1;nBranch <= 0;end6'b000101: // bnebeginALUop <= 4'b0011;RegWrite <= 0;Sftmd <= 0;Jrn <= 0;Lui <= 0;RegDst <= 0;ALUSrc <= 0;Zero_sign_ex <= 1;Branch <= 0;nBranch <= 1;enddefault:beginRegWrite <= 0;Sftmd <= 0;ALUop <= 4'b1111;Jrn <= 0;Lui <= 0;RegDst <= 0;ALUSrc <= 0;Zero_sign_ex <= 0;Branch <= 0;nBranch <= 0;endendcase
endendmodule
ALU
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2020/11/14 22:30:23
// Design Name:
// Module Name: ALU_1
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module ALU_1(// datainput [31:0] A,input [31:0] B,input [4:0] shamt,// controlinput [3:0] ALUop,input Sftmd, // shift instruction control/*** I-type ***/input [15:0] imm, // data// controlinput Lui, // 1:lui instructioninput ALUSrc, // 1:imm calculateinput Zero_sign_ex, // 0:zero extension; 1:sign extensionoutput reg [31:0] ALUresult,// beq bne output [31:0] offset, output zero // ALUresult == 0 => zero = 1;);// convert A and B to signed numbers
wire signed [31:0] A_signed = A;
wire signed [31:0] B_signed;
wire signed [31:0] B_signed_origin = B; // for sra instruction// for shift instructions
// select data: if (Sftmd == 1) input shamt else input rs
wire [31:0] A_or_Shift = (Sftmd == 0) ? A : {27'b0,shamt};/*** I-type: data select ***/// immediate data extension and select
wire [31:0] zero_imm_ex = {16'b0,imm};
wire [31:0] sign_imm_ex = (imm[15] == 1)? {16'hffff,imm}: {16'b0,imm}; // NOTE: 16'b1 is incorrect
wire [31:0] imm_input = (Zero_sign_ex == 0)? zero_imm_ex: sign_imm_ex;// R[rt] or imm extension
wire [31:0] B_select = (ALUSrc == 0)? B: imm_input;
assign B_signed = B_select;// output: (sign extension)offset << 2
assign offset = imm_input << 2;/* calculate */
always @(*)
begincase (ALUop)4'b0000: // add addibeginALUresult <= A + B_select;end4'b0001: // addu addiubeginALUresult <= A + B_select;end4'b0010: // subbeginALUresult <= A - B;end4'b0011: // sububeginALUresult <= A - B;// zero <= ((A-B) == 0)? 1: 0; // beqend4'b0100: // and andibeginALUresult <= A & B_select;end4'b0101: // or oribeginALUresult <= A | B_select;end4'b0110: // xor xoribeginALUresult <= A ^ B_select;end4'b0111: // nor noribeginALUresult <= ~(A | B_select);end4'b1000: // slt slti // note:********signed********//beginif(A_signed < B_signed)ALUresult <= 1;elseALUresult <= 0;end4'b1001: // sltu sltiubeginif(A < B_select)ALUresult <= 1;elseALUresult <= 0;end4'b1010: // sllv 10 /*** note: not B_select ***/beginALUresult <= B << A_or_Shift; // NOTE: not A << B!end4'b1011: // srlvbeginALUresult <= B >> A_or_Shift; // NOTE: not A >> B!end4'b1100: // srav // note: ******signed*******//beginALUresult <= B_signed_origin >>> A_or_Shift; // NOTE: not A_signed >> B!end4'b1101: // luibeginALUresult <= (Lui == 1)? {imm,16'b0}: 0;enddefault:beginALUresult <= 0;endendcase
endassign zero = (ALUresult == 0)? 1: 0;endmodule
注意ALU的zero信号,就是判断ALUresult是不是0,是的话就是1
。
Datapath
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2020/11/27 11:41:34
// Design Name:
// Module Name: datapath_1
// Project Name:
// Target Devices:
// Tool Versions:
// Description: 仅仅实现了几个简单的R类指令的最简单的数据通路,不与外界交互
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module datapath_1(input clk, // 100MHz input rst_n,output [31:0] result // 测试syntheses,没有输出的模块是恐怖的);/
/******* clk *******/
/// cpu_clk Inputs
// reg clk; // cpu_clk Outputs
wire clk_div; // 20Mhzcpu_clk u_cpu_clk (.clk_in1 ( clk ),.clk_out1 ( clk_div )
);//
/******** PC ********/
//// pc_1 Inputs
wire Jrn;
wire [31:0] JrPC;wire [31:0] offset_in;
wire zero_in;
wire Branch_in;
wire nBranch_in;// pc_1 Outputs
wire [31:0] pcOld;pc_1 u_pc_1 (.clk ( clk_div ),.rst_n ( rst_n ),.pcOrigin ( pcOld ),.JrPC ( JrPC ),.Jrn ( Jrn ),.offset ( offset_in ),.zero ( zero_in ),.Branch ( Branch_in ),.nBranch ( nBranch_in ),.pcOld ( pcOld ));///
/******** Instruction ROM ********/
///// blk_mem_gen_0 Inputs
// wire [13:0] addra = pcOld[15:2];// blk_mem_gen_0 Outputs // instructions
wire [31:0] instruction;blk_mem_gen_0 u_blk_mem_gen_0 (.clka ( clk ),.addra ( pcOld[15:2] ),.douta ( instruction ));/
/******** Reg Files ********/
/// reg_files_1 Inputs
wire [31:0] ALUresult;/// wire [4:0] rA = instruction[25:21];
/// wire [4:0] rB = instruction[20:16];
/// wire [4:0] rW = instruction[15:11];
/// wire [31:0] writeData = ALUresult;
wire RegWrite;
wire RegDst_in;// reg_files_1 Outputs
wire [31:0] A; // rs
wire [31:0] B; // rt
assign JrPC = A;reg_files_1 u_reg_files_1 (.clk ( clk_div ),.rst_n ( rst_n ),.rA ( instruction[25:21] ),.rB ( instruction[20:16] ),.rW ( instruction[15:11] ),.writeData ( ALUresult ),.RegWrite ( RegWrite ),.RegDst ( RegDst_in ),.A ( A ),.B ( B ));///
/******** ALU ********/
///// ALU_1 Inputs
// wire [31:0] A;
// wire [31:0] B;
wire [3:0] ALUop;
wire Sftmd;wire [15:0] imm = instruction[15:0];
wire Lui_in;
wire ALUSrc_in;
wire Zero_sign_ex_in;// ALU_1 Outputs
// wire [31:0] ALUresult = writeData; // Note:Error!
wire [31:0] offset;
wire zero;assign offset_in = offset;
assign zero_in = zero;ALU_1 u_ALU_1 (.A ( A ),.B ( B ),.shamt ( instruction[10:6]),.ALUop ( ALUop ),.Sftmd ( Sftmd ),/** I-type **/.imm ( imm ),.Lui ( Lui_in ),.ALUSrc ( ALUSrc_in ),.Zero_sign_ex ( Zero_sign_ex_in ),.ALUresult ( ALUresult ),.offset ( offset ),.zero ( zero ));/
/******** controler ********/
/// control_1 Inputs
// wire [5:0] op = instruction[31:26];
// wire [5:0] func = instruction[5:0];// control_1 Outputs
// wire RegWrite
// wire [3:0] ALUop;
wire Lui;
wire RegDst;
wire ALUSrc;
wire Zero_sign_ex;
wire Branch;
wire nBranch;// send to Reg Files
assign RegDst_in = RegDst;
// send to ALU
assign Lui_in = Lui;
assign ALUSrc_in = ALUSrc;
assign Zero_sign_ex_in = Zero_sign_ex;
// send to pc
assign Branch_in = Branch;
assign nBranch_in = nBranch;control_1 u_control_1 (.op ( instruction[31:26] ),.func ( instruction[5:0] ),.RegWrite ( RegWrite ),.Sftmd ( Sftmd ),.ALUop ( ALUop ),.Jrn ( Jrn ),// I type.Lui ( Lui ),.RegDst ( RegDst ),.ALUSrc ( ALUSrc ),.Zero_sign_ex ( Zero_sign_ex ),// beq bne.Branch ( Branch ),.nBranch ( nBranch ));assign result = ALUresult;endmodule
仿真,综合,实现
成功!
