MKL学习——数学运算库安装调试

前言

最近要用C++折腾一些东西，涉及到矩阵运算，看了一下网上推荐的数学库，貌似MKL还是蛮不错滴，放到VS2013里面试试

国际惯例，来波地址

blas, cblas, openblas, atlas, lapack, mkl性能对比

Compiling and Linking Intel® Math Kernel Library with Microsoft* Visual C++*

Visual Studio 2013配置Intel MKL

Intel MKL 在VS中的配置与安装笔记

Getting Started with Intel® Math Kernel Library 2017 for Windows

Developer Reference for Intel® Math Kernel Library 2017 - C

Multiplying Matrices Using dgemm

官方mkl开发文档

安装

下载

MKL安装文件云盘共享：链接：http://pan.baidu.com/s/1qYRRIKs 密码：x9db

安装的时候还是得去官网申请序列号的，不然只能试用了。我的序列号刮开可见：

33RM-RDRJWB75

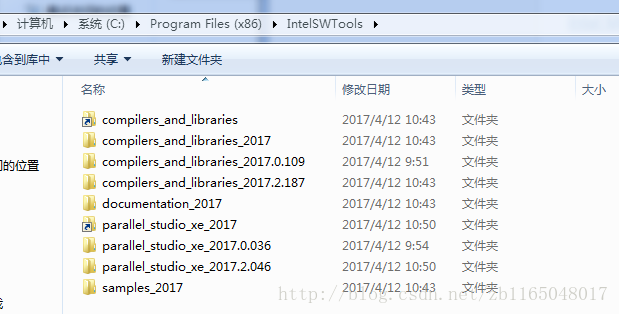

然后就是一直不断下一步就行了，安装完毕，会有这个目录C:\Program Files (x86)\IntelSWTools

这里写图片描述

我这个目录可能有点多，主要是因为在后期update了一下，可以发现有compilers_and_libraries_2017.0.109和compilers_and_libraries_2017.2.187，但是前缀都是一样的compilers_and_libraries_2017后面应该是新版的发布日期

安装

安装的话，主要按照官网的教程来，分为 Automatically和Manually两种方法，这里就尝试自动第一种自动方法吧，就两步搞定。

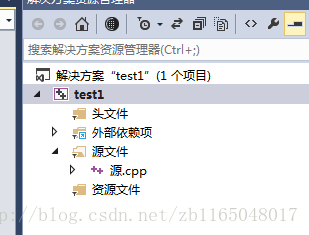

随便新建一个C++工程文件和源文件

这里写图片描述

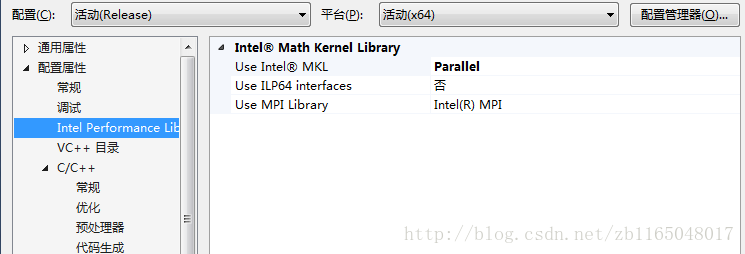

然后右键test1->属性->Intel Performance Librarys->use Intel MKL，选择Parallel

这里写图片描述

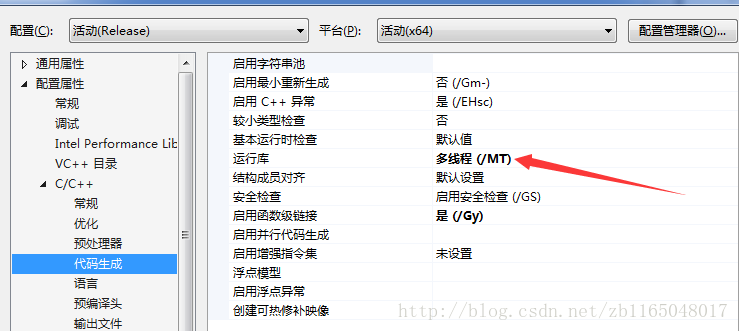

在C/C++->代码生成->运行库，直接选择多线程(/MT)即可，也就是选择了lib静态链接库文件，如果是动态链接库文件，还得添加挺多lib文件的，以后遇到再补充。详细可以看看动态库和静态库的区别

这里写图片描述

测试

直接使用官网提供的代码Multiplying Matrices Using dgemm

实例做的运算是矩阵乘法

C : = α A * B + β C

$C:=\alpha A*B+\beta C$
调用函数是 cblas_dgemm，查官方文档第111页，得到参数列表

void cblas_dgemm (const CBLAS_LAYOUT Layout, const CBLAS_TRANSPOSE transa, const
CBLAS_TRANSPOSE transb, const MKL_INT m, const MKL_INT n, const MKL_INT k, const double
alpha, const double *a, const MKL_INT lda, const double *b, const MKL_INT ldb, const
double beta, double *c, const MKL_INT ldc);

各参数的意思也在112页有详细说明，这里简单说说

Layout:二维矩阵是以行为主，还是列为主
transa:指定对第一个输入矩阵的操作，也就是在与第二个矩阵相乘之前的变换，提供了三种参数,CblasNoTrans代表原封不动输入，CblasNoTrans代表转置再输入，CblasConjTrans代表共轭转置输入
transb:同transa，对矩阵的预处理操作
m:矩阵A和C的行数
n:矩阵B和C的列数，因为是矩阵相乘嘛，自己想想m*k与k*n的相乘结果
k:矩阵A的列数，矩阵B的行数
alpha：缩放因子
a、lda、b、ldb：针对前两个参数的输入均有不同的四种情况，具体看文档
c：针对行优先还是列优先有不同的输出
ldc：指定c矩阵是行优先还是列优先

具体使用方法，主要还是C++的基本步骤：声明变量，注意矩阵使用指针类型定义；然后用mkl_malloc开辟空间，接下来for循环初始化矩阵；调用cblas_dgemm运算；输出，并利用mkl_free释放内存。

/* C source code is found in dgemm_example.c */#define min(x,y) (((x) < (y)) ? (x) : (y))#include <stdio.h>
#include <stdlib.h>
#include "mkl.h"int main()
{double *A, *B, *C;int m, n, k, i, j;double alpha, beta;printf("\n This example computes real matrix C=alpha*A*B+beta*C using \n"" Intel(R) MKL function dgemm, where A, B, and  C are matrices and \n"" alpha and beta are double precision scalars\n\n");m = 2000, k = 200, n = 1000;printf(" Initializing data for matrix multiplication C=A*B for matrix \n"" A(%ix%i) and matrix B(%ix%i)\n\n", m, k, k, n);alpha = 1.0; beta = 0.0;printf(" Allocating memory for matrices aligned on 64-byte boundary for better \n"" performance \n\n");A = (double *)mkl_malloc(m*k*sizeof(double), 64);B = (double *)mkl_malloc(k*n*sizeof(double), 64);C = (double *)mkl_malloc(m*n*sizeof(double), 64);if (A == NULL || B == NULL || C == NULL) {printf("\n ERROR: Can't allocate memory for matrices. Aborting... \n\n");mkl_free(A);mkl_free(B);mkl_free(C);return 1;}printf(" Intializing matrix data \n\n");for (i = 0; i < (m*k); i++) {A[i] = (double)(i + 1);}for (i = 0; i < (k*n); i++) {B[i] = (double)(-i - 1);}for (i = 0; i < (m*n); i++) {C[i] = 0.0;}printf(" Computing matrix product using Intel(R) MKL dgemm function via CBLAS interface \n\n");cblas_dgemm(CblasRowMajor, CblasNoTrans, CblasNoTrans,m, n, k, alpha, A, k, B, n, beta, C, n);printf("\n Computations completed.\n\n");printf(" Top left corner of matrix A: \n");for (i = 0; i<min(m, 6); i++) {for (j = 0; j<min(k, 6); j++) {printf("%12.0f", A[j + i*k]);}printf("\n");}printf("\n Top left corner of matrix B: \n");for (i = 0; i<min(k, 6); i++) {for (j = 0; j<min(n, 6); j++) {printf("%12.0f", B[j + i*n]);}printf("\n");}printf("\n Top left corner of matrix C: \n");for (i = 0; i<min(m, 6); i++) {for (j = 0; j<min(n, 6); j++) {printf("%12.5G", C[j + i*n]);}printf("\n");}printf("\n Deallocating memory \n\n");mkl_free(A);mkl_free(B);mkl_free(C);printf(" Example completed. \n\n");return 0;
}

最好在运行时候，看看#include"mkl.h"是否有智能提示，或者会不会有红线说找不到库文件等错误

运行结果

 This example computes real matrix C=alpha*A*B+beta*C usingIntel(R) MKL function dgemm, where A, B, and  C are matrices andalpha and beta are double precision scalarsInitializing data for matrix multiplication C=A*B for matrixA(2000x200) and matrix B(200x1000)Allocating memory for matrices aligned on 64-byte boundary for betterperformanceIntializing matrix dataComputing matrix product using Intel(R) MKL dgemm function via CBLAS intComputations completed.Top left corner of matrix A:1           2           3           4           5           6201         202         203         204         205         206401         402         403         404         405         406601         602         603         604         605         606801         802         803         804         805         8061001        1002        1003        1004        1005        1006Top left corner of matrix B:-1          -2          -3          -4          -5          -6
       -1001       -1002       -1003       -1004       -1005       -1006
       -2001       -2002       -2003       -2004       -2005       -2006
       -3001       -3002       -3003       -3004       -3005       -3006
       -4001       -4002       -4003       -4004       -4005       -4006
       -5001       -5002       -5003       -5004       -5005       -5006
Top left corner of matrix C:
-2.6666E+009-2.6666E+009-2.6667E+009-2.6667E+009-2.6667E+009-2.6667E+009
-6.6467E+009-6.6467E+009-6.6468E+009-6.6468E+009-6.6469E+009 -6.647E+009
-1.0627E+010-1.0627E+010-1.0627E+010-1.0627E+010-1.0627E+010-1.0627E+010
-1.4607E+010-1.4607E+010-1.4607E+010-1.4607E+010-1.4607E+010-1.4607E+010
-1.8587E+010-1.8587E+010-1.8587E+010-1.8587E+010-1.8588E+010-1.8588E+010
-2.2567E+010-2.2567E+010-2.2567E+010-2.2567E+010-2.2568E+010-2.2568E+010
Deallocating memoryExample completed.请按任意键继续. . .
