【caffe-Windows】基于Python多标签方法——VOC2012数据集

前言

按照上一篇博客所遗留的话题：多标签分类，进行初步探索，此篇博客针对caffe官网的多分类进行配置，只不过是Python接口的，不过官网在开头说明可以使用HDF5或者LMDB进行操作，只不过Python更加方便罢了

国际惯例，贴参考网址：

官网教程：Multilabel classification on PASCAL using python data-layers

数据集(VOC2012)官网：Visual Object Classes Challenge 2012 (VOC2012) 或者直接下载压缩包

【注】虽然大部分和Linux下Python的配置代码方法一样，但是Windows下跑此程序还是有些地方需要改动的。

准备工作

  1. 此电脑上caffe的路径默认为：E:\CaffeDev-GPU\caffe-master\，同时在E:\CaffeDev-GPU\caffe-master\data下新建一个文件夹pascal。

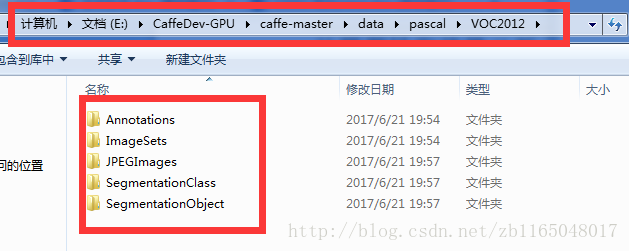

  2. 下载完数据集以后是VOCtrainval_11-May-2012.tar这个压缩文件，把此压缩包里VOCdevkit里面的文件夹VOC2012直接拖到上面说的E:\CaffeDev-GPU\caffe-master\data\pascal文件夹中，然后就有了这样几个文件夹
    这里写图片描述
  3. 确保Python接口已经完全配置成功，按照此博客配置即可。由于还不会玩Python(会玩Python的看下面的注即可)，所以我把编译好的E:\CaffeDev-GPU\caffe-master\Build\x64\Release\pycaffe\caffe在C:\Users\Bingo\Anaconda2\Lib\site-packages拷贝了一份的同时，也将E:\CaffeDev-GPU\caffe-master\Build\x64\Release\pycaffe整个复制到E:\CaffeDev-GPU\caffe-master\python，该替换的直接点替换即可。
    【注】这一步主要是为了指定我们的Python是从GPU版本下拷贝过来的，如果会玩Python的同学，请直接指定当前调用的caffe是E:\CaffeDev-GPU\caffe-master\Build\x64\Release\pycaffe这个文件夹编译好的即可，不会的话按照我的操作，这样应该会默认调用Anaconda2里面site-packages中的caffe

程序运行

写在前面，以下程序最好一句一句运行调试，为了方便，我适当写成了代码块运行

  1. 在E:\CaffeDev-GPU\caffe-master\examples下新建一个空文件夹multilabel用于存储我们后面的代码，在此文件夹目录下打开jupyter notebook，即cmd命令如下：

    E:\CaffeDev-GPU\caffe-master\examples\multilabel>jupyter notebook

  2. 在打开的页面中New->Python2，然后逐条语句运行以下程序：

    • 首先导入一些必要的包

      import sys
import osimport numpy as np
import os.path as osp
import matplotlib.pyplot as pltfrom copy import copy% matplotlib inline
plt.rcParams['figure.figsize'] = (6, 6)

    • 然后设置一下caffe相关路径并导入caffe，问题就在这里，感觉这个import进来的caffe并不是设置的路径里面的caffe，所以有准备工作中的3操作

      caffe_root = '../../'  # this file is expected to be in {caffe_root}/examples
sys.path.append(caffe_root + 'python')
sys.path.append('../../../')
import caffe
from caffe import layers as L, params as P

    • 先看看E:\CaffeDev-GPU\caffe-master\examples\pycaffe下有无tools.py这个文件，并import近来，我在这里卡了一会，主要是一直不会用python代码引入一个py文件，不过最后还是瞎折腾引入了

      sys.path.append('../../examples/pycaffe/layers') # the datalayers we will use are in this directory.
sys.path.append('../../examples/pycaffe') # the tools file is in this folder
import tools

    • 设置数据集位置以及待会微调所需要的模型bvlc_reference_caffenet.caffemodel，如果你是按照我的博客学caffe，这个文件应该是已经存在于E:\CaffeDev-GPU\caffe-master\models\bvlc_reference_caffenet，如果存在了，以下代码还是在下载，那你得核对一下上面各种路径了


# set data root directory, e.g:pascal_root = osp.join(caffe_root, 'data/pascal/VOC2012')# these are the PASCAL classes, we'll need them later.classes = np.asarray(['aeroplane', 'bicycle', 'bird', 'boat', 'bottle', 'bus', 'car', 'cat', 'chair', 'cow', 'diningtable', 'dog', 'horse', 'motorbike', 'person', 'pottedplant', 'sheep', 'sofa', 'train', 'tvmonitor'])# make sure we have the caffenet weight downloaded.if not os.path.isfile(caffe_root + 'models/bvlc_reference_caffenet/bvlc_reference_caffenet.caffemodel'):print("Downloading pre-trained CaffeNet model...")!../scripts/download_model_binary.py ../models/bvlc_reference_caffenet

    • 设置caffe的GPU运行模式，这里我也卡了一下，Python一直崩溃，结果发现是自动调用的caffe是我原来在site-packages编译的CPU模式caffe，所以这一步出问题，你也得琢磨一下这个细节

      caffe.set_mode_gpu()
caffe.set_device(0)

    • 以下便是设计网络结构了，不可能出错


# helper function for common structuresdef conv_relu(bottom, ks, nout, stride=1, pad=0, group=1):conv = L.Convolution(bottom, kernel_size=ks, stride=stride,num_output=nout, pad=pad, group=group)return conv, L.ReLU(conv, in_place=True)# another helper functiondef fc_relu(bottom, nout):fc = L.InnerProduct(bottom, num_output=nout)return fc, L.ReLU(fc, in_place=True)# yet another helper functiondef max_pool(bottom, ks, stride=1):return L.Pooling(bottom, pool=P.Pooling.MAX, kernel_size=ks, stride=stride)# main netspec wrapperdef caffenet_multilabel(data_layer_params, datalayer):# setup the python data layer n = caffe.NetSpec()n.data, n.label = L.Python(module = 'pascal_multilabel_datalayers', layer = datalayer, ntop = 2, param_str=str(data_layer_params))# the net itselfn.conv1, n.relu1 = conv_relu(n.data, 11, 96, stride=4)n.pool1 = max_pool(n.relu1, 3, stride=2)n.norm1 = L.LRN(n.pool1, local_size=5, alpha=1e-4, beta=0.75)n.conv2, n.relu2 = conv_relu(n.norm1, 5, 256, pad=2, group=2)n.pool2 = max_pool(n.relu2, 3, stride=2)n.norm2 = L.LRN(n.pool2, local_size=5, alpha=1e-4, beta=0.75)n.conv3, n.relu3 = conv_relu(n.norm2, 3, 384, pad=1)n.conv4, n.relu4 = conv_relu(n.relu3, 3, 384, pad=1, group=2)n.conv5, n.relu5 = conv_relu(n.relu4, 3, 256, pad=1, group=2)n.pool5 = max_pool(n.relu5, 3, stride=2)n.fc6, n.relu6 = fc_relu(n.pool5, 4096)n.drop6 = L.Dropout(n.relu6, in_place=True)n.fc7, n.relu7 = fc_relu(n.drop6, 4096)n.drop7 = L.Dropout(n.relu7, in_place=True)n.score = L.InnerProduct(n.drop7, num_output=20)n.loss = L.SigmoidCrossEntropyLoss(n.score, n.label)return str(n.to_proto())

    • 将网络结构写入prototxt里面，这里有一个坑就是/和\的问题，我们在程序中尽量用/，因为\经常用于做转义字符使用，所以在prototxt中遇到类似\train\XXXX的文件，将会读取rain文件夹，因为\t被当成制表符了，这里也卡了我一下，解决方法如下：

      workdir = './pascal_multilabel_with_datalayer//'
if not os.path.isdir(workdir):os.makedirs(workdir)solverprototxt = tools.CaffeSolver(trainnet_prototxt_path = osp.join(workdir, "trainnet.prototxt"), testnet_prototxt_path = osp.join(workdir, "valnet.prototxt"))
solverprototxt.sp['display'] = "1"
solverprototxt.sp['base_lr'] = "0.0001"
solverprototxt.write(osp.join(workdir, 'solver.prototxt'))# write train net.with open(osp.join(workdir, 'trainnet.prototxt'), 'w') as f:# provide parameters to the data layer as a python dictionary. Easy as pie!data_layer_params = dict(batch_size = 128, im_shape = [227, 227], split = 'train', pascal_root = pascal_root)f.write(caffenet_multilabel(data_layer_params, 'PascalMultilabelDataLayerSync'))# write validation net.with open(osp.join(workdir, 'valnet.prototxt'), 'w') as f:data_layer_params = dict(batch_size = 128, im_shape = [227, 227], split = 'val', pascal_root = pascal_root)f.write(caffenet_multilabel(data_layer_params, 'PascalMultilabelDataLayerSync'))

    • 载入网络结构

      solver = caffe.SGDSolver(osp.join(workdir, 'solver.prototxt'))

      应该会出现下面这个输出

      BatchLoader initialized with 5717 images
PascalMultilabelDataLayerSync initialized for split: train, with bs: 128, im_shape: [227, 227].
BatchLoader initialized with 5823 images
PascalMultilabelDataLayerSync initialized for split: val, with bs: 128, im_shape: [227, 227].

    • 比较奇怪的是下面这几句话我执行的结果是输出一张啥都没有的图，但是官网有图片被取出来，奇怪。

      transformer = tools.SimpleTransformer() # This is simply to add back the bias, re-shuffle the color channels to RGB, and so on...
image_index = 100 # First image in the batch.
plt.figure()
plt.imshow(transformer.deprocess(copy(solver.net.blobs['data'].data[image_index, ...])))
gtlist = solver.net.blobs['label'].data[image_index, ...].astype(np.int)
plt.title('GT: {}'.format(classes[np.where(gtlist)]))
plt.axis('off');
print(classes)

      这是我的程序输出，自行对照官网的输出
      这里写图片描述

    • 依据官网所说，必须用一个方法去度量准确率，而在多标签中常用的方法是海明距离Hamming distance，仅仅需要一个简单的循环操作，如下：

      def hamming_distance(gt, est):return sum([1 for (g, e) in zip(gt, est) if g == e]) / float(len(gt))def check_accuracy(net, num_batches, batch_size = 128):acc = 0.0for t in range(num_batches):net.forward()gts = net.blobs['label'].dataests = net.blobs['score'].data > 0for gt, est in zip(gts, ests): #for each ground truth and estimated label vectoracc += hamming_distance(gt, est)return acc / (num_batches * batch_size)

    • 训练模型

      for itt in range(6):solver.step(100)print 'itt:{:3d}'.format((itt + 1) * 100), 'accuracy:{0:.4f}'.format(check_accuracy(solver.test_nets[0], 50))

      这里慢慢等，会有输出的，而且cmd窗口可以看到具体迭代了多少次，Python窗口100次提示一次

      itt:100 accuracy:0.9239
itt:200 accuracy:0.9236
itt:300 accuracy:0.9239
itt:400 accuracy:0.9240
itt:500 accuracy:0.9237
itt:600 accuracy:0.9241

    • 检查一下基本准确率

      def check_baseline_accuracy(net, num_batches, batch_size = 128):acc = 0.0for t in range(num_batches):net.forward()gts = net.blobs['label'].dataests = np.zeros((batch_size, len(gts)))for gt, est in zip(gts, ests): #for each ground truth and estimated label vectoracc += hamming_distance(gt, est)return acc / (num_batches * batch_size)print 'Baseline accuracy:{0:.4f}'.format(check_baseline_accuracy(solver.test_nets[0], 5823/128))

      输出

      Baseline accuracy:0.9238

    • 可视化一些结果看看

      test_net = solver.test_nets[0]
for image_index in range(5):plt.figure()plt.imshow(transformer.deprocess(copy(test_net.blobs['data'].data[image_index, ...])))gtlist = test_net.blobs['label'].data[image_index, ...].astype(np.int)estlist = test_net.blobs['score'].data[image_index, ...] > 0plt.title('GT: {} \n EST: {}'.format(classes[np.where(gtlist)], classes[np.where(estlist)]))plt.axis('off')

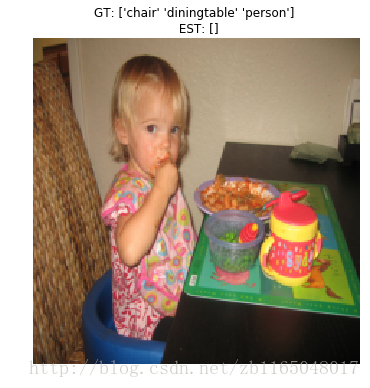

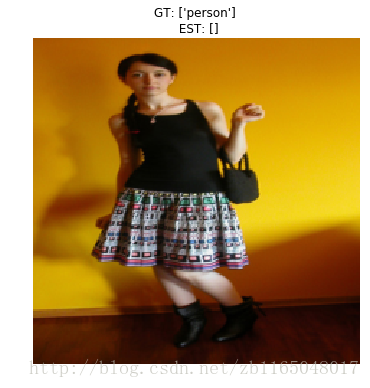

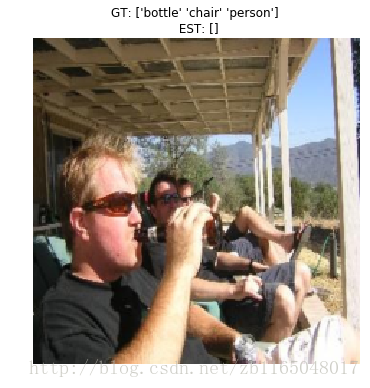

    • 输出结果分别有
      这里写图片描述
      这里写图片描述
      这里写图片描述
      这里写图片描述
      这里写图片描述

    整个程序至此结束，容易出错的就在于各种路径的书写上，请自行核对，必要时使用bat核对错误，因为bat调试很少崩溃。下一步研究研究文章开头说的使用HDF5格式制作多标签数据集并训练测试看看。

附件

包含代码，以及对应产出的各种文件（主要是prototxt文件）的程序打包：链接：http://pan.baidu.com/s/1nvofWJf 密码：m1h0

数据集请自行去官网下载，可以使用迅雷好像，速度蛮快的。
