一些图形学中的数学应用

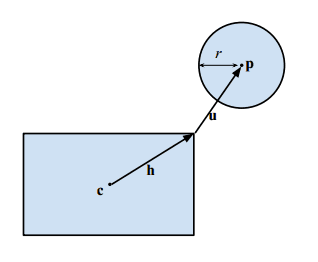

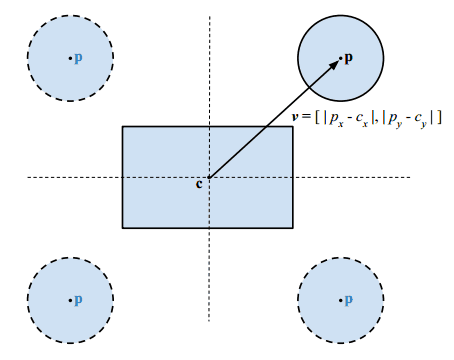

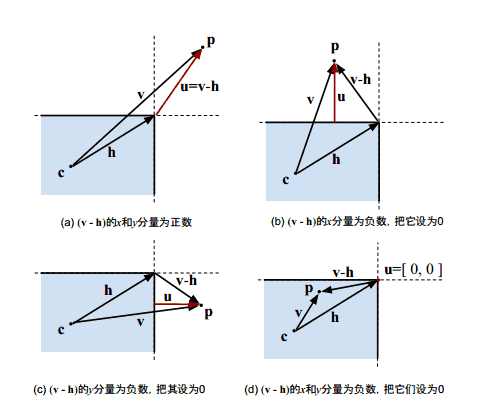

包围体是一个简单的几何空间，里面包含着复杂形状的物体。为物体添加包围体的目的是快速的进行碰撞检测或者进行精确的碰撞检测之前进行过滤（即当包围体碰撞，才进行精确碰撞检测和处理）。包围体类型包括球体、轴对齐包围盒（AABB）、有向包围盒（OBB）、8-DOP以及凸壳。如图1所示。

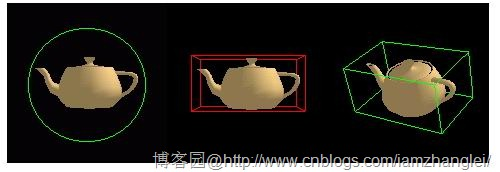

clip_image001

图1 依次是球体、AABB、OBB

可以看到图1是3D包围体，在2D包围体如图2所示：

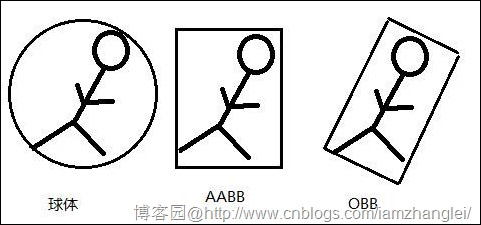

clip_image003

图2 依次是球体、AABB、OBB

OBB

方向包围盒（Oriented bounding box），简称OBB。方向包围盒类似于AABB，但是具有方向性、可以旋转，AABB不能旋转。如图3所示。

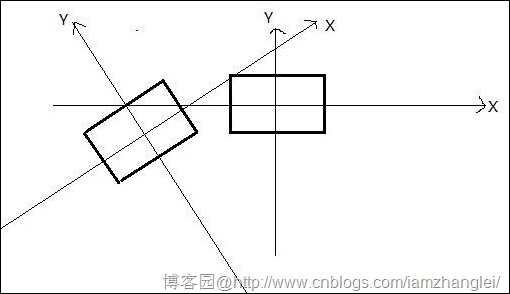

clip_image005

图3 矩形和矩形投影检测的四条轴

要计算两个OBB是否碰撞，只需要计算他们在图3上的4个坐标轴上的投影是否都发生重叠，如果是，则两多边形有接触。这也可以扩展到任意多边形，如图4所示。

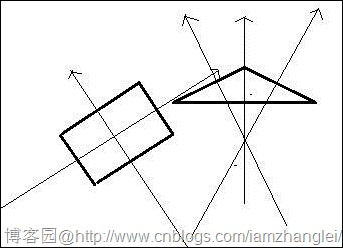

图4 矩形和三角形投影检测的五条轴

投影轴来自于多边形自身边的垂线。

判定方式：两个多边形在所有轴上的投影都发生重叠，则判定为碰撞；否则，没有发生碰撞。

OBB存在多种的表达方式，这里使用最常用的一种：一个中心点、2个矩形的边长、两个旋转轴（该轴垂直于多边形自身的边，用于投影计算）。代码如下所示：

(function (window) {var OBB = function (centerPoint, width, height, rotation) {this.centerPoint = centerPoint;this.extents = [width / 2, height / 2];this.axes = [new Vector2(Math.cos(rotation), Math.sin(rotation)), new Vector2(-1 * Math.sin(rotation), Math.cos(rotation))];this._width = width;this._height = height;this._rotation = rotation;}window.OBB = OBB;
})(window);

其所依赖的Vector2这个类如下所示：

(function (window) {Vector2 = function (x, y) {this.x = x || 0;this.y = y || 0;};Vector2.prototype = {sub: function (v) {return new Vector2(this.x - v.x, this.y - v.y)},dot: function (v) {return this.x * v.x + this.y * v.y;}};window.Vector2 = Vector2;
} (window))

然后基于这个数据结构，进行OBB之间的相交测试。为OBB扩展一个方法，即或者在任意轴上的投影半径：

OBB.prototype = {getProjectionRadius: function (axis) {returnthis.extents[0] * Math.abs(axis.dot(this.axes[0])) + this.extents[1] * Math.abs(axis.dot(this.axes[1]));}
}

这里你可能需要读者了解Vector2.dot的几何意义：若b为单位矢量，则a与b的点积即为a在方向b的投影。

有了这些，就可以进行相交检测。由上面的判定方式，可以得出，两个矩形之间的碰撞检测需要判断四次（每个投影轴一次）。完整检测代码如下所示：

(function (window) {var CollisionDetector = {detectorOBBvsOBB: function (OBB1, OBB2) {var nv = OBB1.centerPoint.sub(OBB2.centerPoint);var axisA1 = OBB1.axes[0];if (OBB1.getProjectionRadius(axisA1) + OBB2.getProjectionRadius(axisA1) <= Math.abs(nv.dot(axisA1))) return false;var axisA2 = OBB1.axes[1];if (OBB1.getProjectionRadius(axisA2) + OBB2.getProjectionRadius(axisA2) <= Math.abs(nv.dot(axisA2))) return false;var axisB1 = OBB2.axes[0];if (OBB1.getProjectionRadius(axisB1) + OBB2.getProjectionRadius(axisB1) <= Math.abs(nv.dot(axisB1))) return false;var axisB2 = OBB2.axes[1];if (OBB1.getProjectionRadius(axisB2) + OBB2.getProjectionRadius(axisB2) <= Math.abs(nv.dot(axisB2))) return false;return true;}}window.CollisionDetector = CollisionDetector;
})(window)
