STC单片机下载失败总结

——PurpleSword

STC为宏晶公司推出的国产51单片机，其优点在于价格低廉，功能强大，使用方便，尤其是其串口ISP下载程序的方式方便了大量用户，免去了购买昂贵的编程器，非常适合单片机入门学习使用。

但是初学者常会遇到程序无法下载的情况，很多人甚至因此放弃了学习，实在可惜，在此给大家总结了常见的出错原因、判断方法和解决方法。



STC单片机下载程序需要的硬件主要分三部分：

单片机最小系统、下载电路、计算机端。

下载失败一般就从这三个方面来解决问题。



如果你有或者能向别人借到一套可以正常下载程序的电脑、单片机下载线、开发板，通过控制变量的方法，很快就能找到问题出在哪个环节。

1、你可以将自己的开发板连接在能正常下载的电脑上进行下载，如果可以下载，说明问题出在你的电脑上。

2、然后通过将正常的开发板连接到自己电脑上下载，如果能下载，可以判断自己的电脑正常，问题在开发板上。

3、当然还可以通过调换开发板上的单片机，来确定自己的单片机是否损坏。这样就很快解决问题了。



如果没有这样的条件，则可以从以下的可能性逐条判断（红色字体表示的是比较常见的问题）。



一、最小系统的问题

1、不是STC系列单片机，如果是AT或其他品牌单片机，下载方式与STC不同。

2、单片机损坏，比如有的单片机内由于ISP系统引导码出错，能运行之前下载进的程序，但不能下载程序；或者单片机已损坏（通常单片机损坏从外表看不出异常，只有通过换用正常工作的单片机才能判定）。

3、晶振问题，如：没有晶振，晶振放在插座上接触不良，或者引脚太长不起振等。

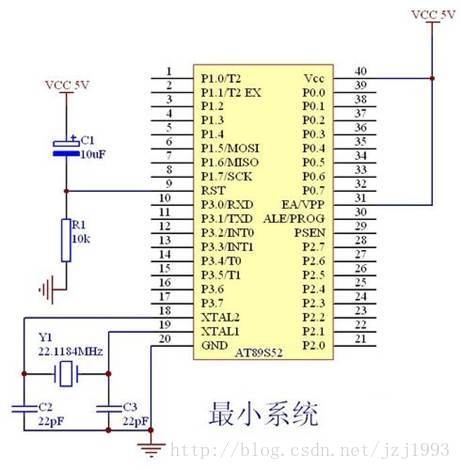

最小系统电路图如下，由电源、单片机、复位电路、晶振时钟电路组成：



STC89C52RC单片机：





二、下载电路的问题

1、下载芯片损坏（一般下载涉及的芯片有PL2303、CH341、MAX232）。

2、PL2303的晶振不是12M。

3、USB接口松动，下载线断路等。

4、接线错误，如：TXD、RXD接反。

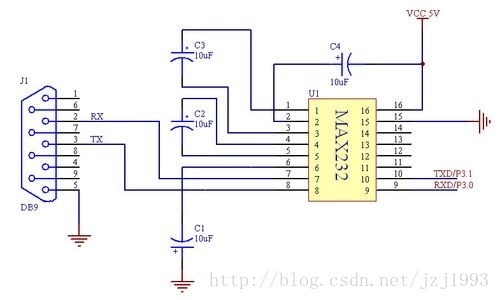

MAX232电路图（用于实现串口电平转换）：

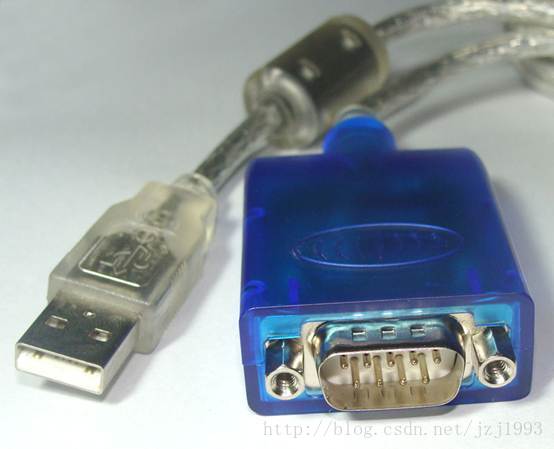

USB转串口（一般用CH341芯片）：

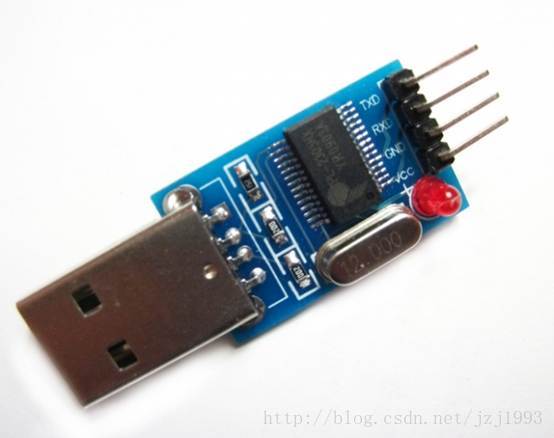

USB-TTL小板（一般用PL2303芯片）：

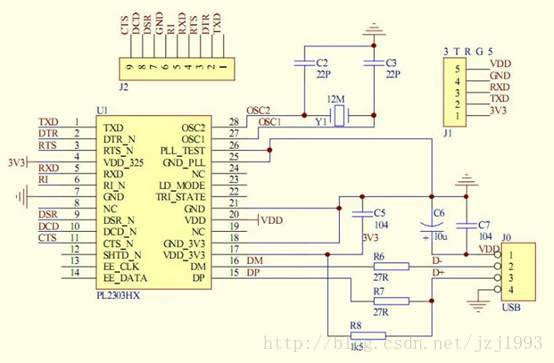

USB-TTL电路图：





三、计算机端的问题

1、下载软件的问题，最好使用STC_ISP最新版本，在Win7系统中有时可能要以管理员身份运行。

2、驱动安装的问题，如果设备管理器中有COM口“USB-to-Serial”且无黄色感叹号，一般驱动就没有问题，但是还是可以重装驱动看看；安装的驱动要与系统对应（Windows732位、64位或者WindowsXP）。

3、COM口设置错，一般下载时，STC-ISP软件会提示打开串口失败（COM口的选择应查看设备管理器中的端口号）。

4、单片机的型号设置错，一般下载时，STC-ISP软件会提示不是此型号的单片机。

5、波特率太高，适当调低一点或许有用，高、低波特率都选1200。（这一点比较常见，STC-ISP有些版本就有这样的问题）

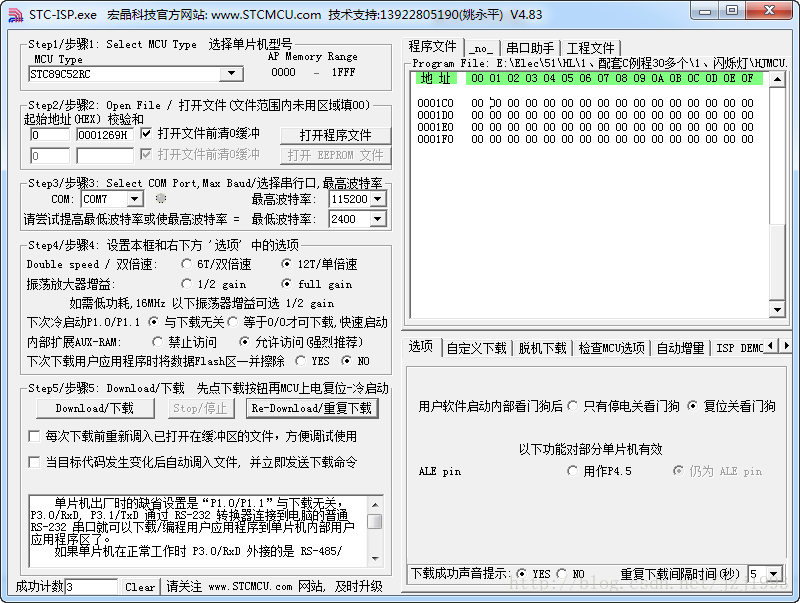

STC-ISP软件

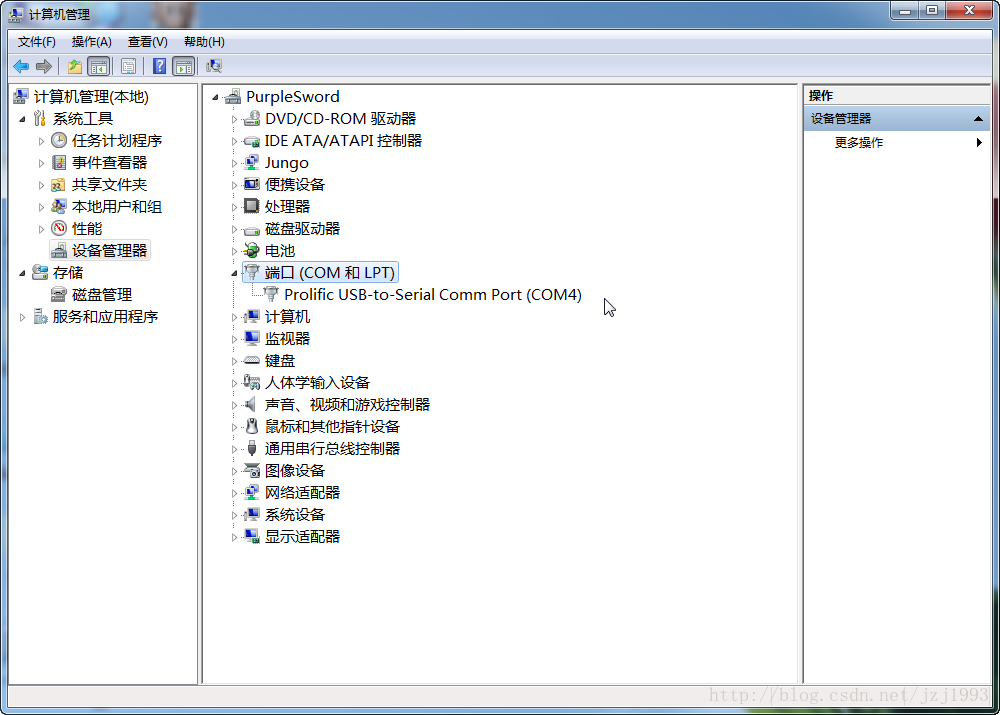

安装好驱动，连接上USB转TTL芯片后的设备管理器（以下截图来自Win7系统）：





四、操作步骤的问题

注意先点击电脑上的下载按钮后再给单片机上电；或者在电脑上点击下载，关掉单片机电源再打开。

下载程序顺序如下：

1、设置单片机型号，COM口，波特率等参数。

2、装载好要烧的单片机程序。

3、点击“下载”。

4、给单片机上电。

5、下载软件显示：正在下载....

6、下载完成。





五、附：STC_ISP软件对下载失败给出的提示

1、在单片机停电状态下，点下载按钮，再给单片机上电

2、停止下载，重新选择RS-232串口,接好电缆

3、可能需要先将P1.0/P1.1短接到地

4、可能外部时钟未接

5、因PLCC、PQFP转换座引线过长而引起时钟不振荡，请调整参数

6、可能要升级电脑端的STC-ISP.exe软件

7、若仍然不成功，可能MCU/单片机内无ISP系统引导码，或需退回升级，或MCU已损坏

8、若使用USB转RS-232串口线下载，可能会遇到不兼容的问题，可以让我们帮助购买兼容的USB转RS-232串口线





六、如果条件允许，可按以下步骤检查

1、检查单片机是不是STC系列、是否有晶振，以及最小系统电路是否有错（如果用的是之前能正常工作的开发板，最小系统电路一般不会有错）。

2、检查串口设置，操作步骤（先下载后上电）。

3、换个串口（对于有串口的台式机），或者换个USB口。

4、重启下载软件再试。

5、重启计算机。

6、换最新的下载软件（在宏晶官网下载）。

7、重装驱动（如果是有串口的台式机，直接连接串口则不需要驱动）。

8、换其他单片机。

9、换一根下载线。

10、换其他电脑。





注意事项

有条件的可以买块单片机学习板，比较方便，资料也比较多，等对单片机有了一定了解再自己动手搭建最小系统。
