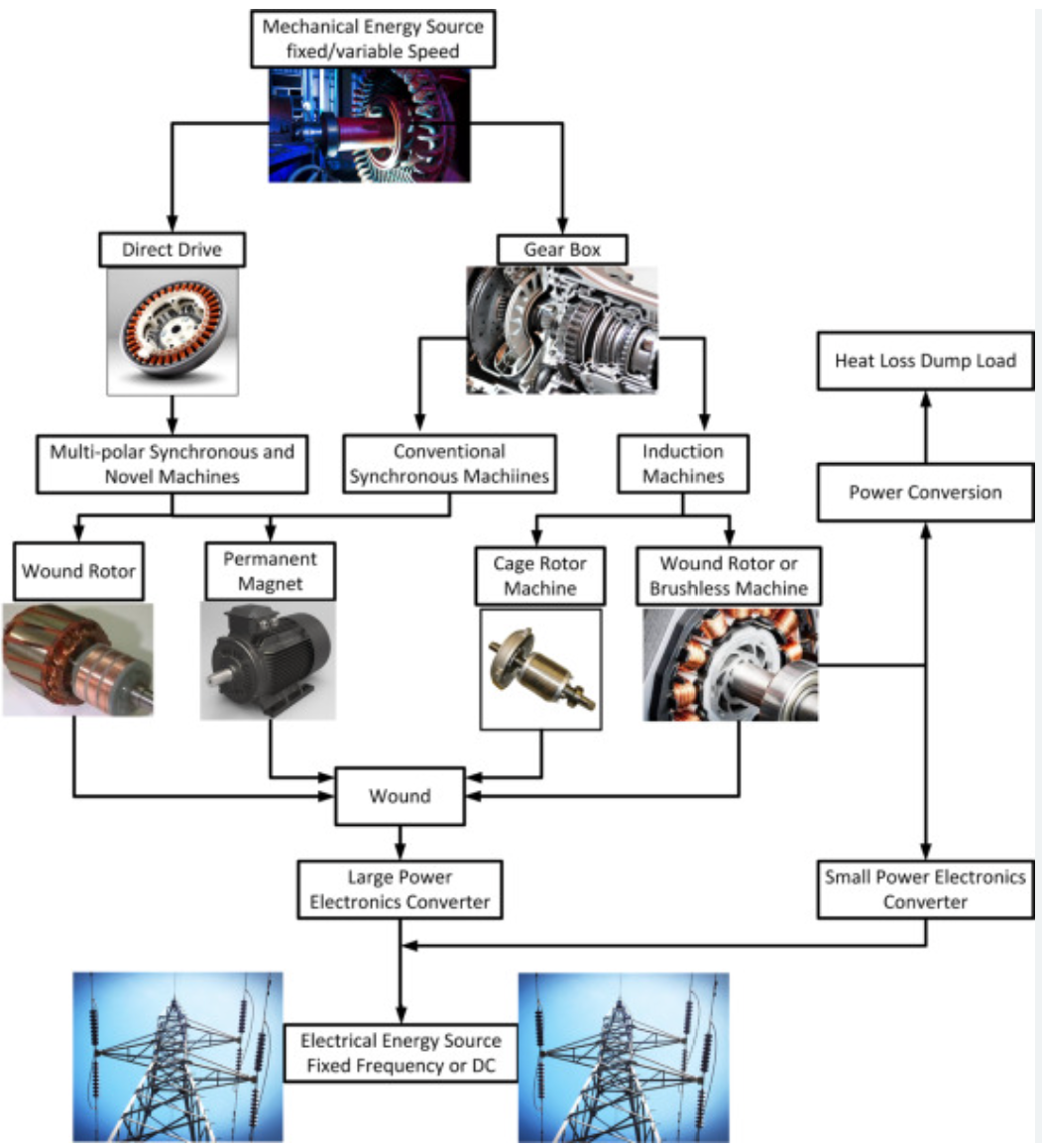

在现代工业体系中，发电机作为关键的电能转换设备，其稳定运行对于电力供应的可靠性起着决定性作用。而励磁系统作为发电机的核心控制部分，直接影响着发电机的性能和电力系统的稳定性。一旦励磁系统出现故障，可能引发发电机电压波动、无功功率分配不均，甚至导致整个电力系统的不稳定。因此，对发电机励磁系统进行实时监测和准确的故障诊断意义重大。本案例基于 LabVIEW 平台展开，为发电机励磁系统的监测与诊断提供了一套完整且实用的解决方案。

​

一、系统概述

本系统旨在利用 LabVIEW 强大的功能，实现对发电机励磁系统的实时监测和高效故障诊断。通过构建全面的硬件体系和精心设计的软件模块，系统能够实时采集、处理和分析励磁系统的运行数据，及时发现潜在故障并提供准确的诊断结果，为保障电力系统的稳定运行提供有力支持。

二、系统开发详细过程

（一）硬件选型与搭建

1. 硬件组成：系统硬件主要由励磁调节器、智能功率柜、智能端子、CAN 总线以及上位机触摸屏系统构成。励磁调节器负责采集发电机的运行参数，如机端电压、定子电流等模拟量信号，以及油开关信号、灭磁开关位置信号等开关量信号，并对这些信号进行初步处理。智能功率柜接收励磁调节器送出的晶闸管控制角，产生三相整流桥的双窄触发脉冲，为发电机提供励磁电源，同时采集自身的运行数据，如励磁电流、冷却风机状态等。智能端子用于扩充励磁系统的开关量信号输入输出容量，采集机组机电保护动作、灭磁开关跳闸令等信号。CAN 总线则将各个硬件单元连接起来，实现数据的高速传输和共享。上位机触摸屏系统作为人机交互界面，用于显示系统运行状态、接收用户指令以及存储和分析数据。

2. 硬件选型依据：在硬件选型过程中，充分考虑了系统的性能需求和可靠性要求。例如，选用的 CAN 总线通讯接口电路，具备高速、稳定的数据传输能力，能够满足励磁系统实时数据传输的需求。其采用的高速光耦 6N137 和 CAN 收发器 82C250，可有效隔离信号，确保数据传输的准确性和抗干扰能力。监测系统触摸屏选用 NI USB_8473 高速 CAN - USB 接口模块，该模块内含 Philips SJA1000 CAN 控制器和 Philips TJA1041 高速 CAN 收发器，并提供 NI - CAN 驱动软件，为快速的应用开发提供了强大且基于帧的 API，方便实现与其他硬件单元的连接和数据交互。

（二）软件功能模块设计

1. 实时监测系统：LabVIEW 软件系统涵盖通讯、模拟量信号处理、开关量处理、参数显示与修改、功率柜数据处理、智能端子信号处理以及主界面等多个功能模块。通讯模块负责解析 CAN 通讯数据包，获取各硬件系统的实时运行数据，并将监测系统触摸屏上的控制指令和参数修改数据传递至相关硬件模块。模拟量信号处理模块完成调节器模拟量信号的解析、标度变换、显示与录波等功能，能实时显示发电机机端电压、励磁电流等模拟量，并可对关键模拟量进行录波，以便后续分析。开关量信号处理模块将接收到的调节器数据包进行拆包分配，实时监测各开关量的变化，并进行状态记录和顺序记录，为事故分析提供重要依据。参数显示与修改模块针对励磁系统的相关参数进行标度变换、显示及修改整定，方便用户根据实际运行情况调整系统参数。功率柜数据处理模块集中处理功率柜的数据信号，完成数据包解析以及参数显示与修改等功能。智能端子信号处理模块完成智能端子输入量的解析以及输出量的设定等功能。主界面作为各功能模块的入口，集成了常用模拟量显示、常用状态量显示、操作按钮、调节器通道状态显示、功率柜状态显示、通讯状态显示以及功能菜单等，为用户提供了一个直观、便捷的操作界面。

2. 故障诊断专家系统：故障诊断专家系统是本案例的核心部分，主要由知识库、推理机和人机接口组成。知识库中存放着从大量现场经验和专业知识中提炼出的故障诊断规则和事实。例如，针对起励失败故障，整理出了包含 26 条规则和 27 个事实的知识库。推理机采用正向推理和反向推理相结合的混合推理方式，并引入动态优先搜索策略。在正向推理过程中，系统根据用户提供的原始信息与规则库中规则的前提条件进行匹配，逐步推导故障原因；在反向推理中，先假设一种故障，然后寻找支持假设的证据来验证其真假性。动态优先搜索策略则根据故障原因出现的概率，动态调整搜索路径，优先搜索经常出现的故障原因，提高了故障诊断的效率和准确性。人机接口为用户提供了一个友好的交互界面，用户可通过该界面选择励磁装置型号、故障现象，专家系统通过提问及动态优先搜索逐步引导用户得出结论，并提供相应的故障处理意见及原因解释。

（三）关键技术与算法

1. CAN 总线技术：CAN 总线在本系统中发挥着至关重要的作用。它采用差分电压传输信号，具有高可靠性和抗干扰能力。CAN 报文传输有数据帧、远程帧、错误帧和过载帧 4 种帧结构，其中数据帧携带数据从发送器到接收器，其由帧起始、仲裁字段、控制字段、数据字段、CRC 字段、应答位、帧结束位七个不同的字段组成。在本系统中，CAN 总线用于连接励磁调节器、智能功率柜、智能端子等硬件单元，实现数据的快速传输和共享。通过合理分配 CAN 总线的 ID，确保了不同硬件单元之间数据传输的准确性和高效性。例如，功率柜上传变量的 ID 为 “00110010011”，调节器运行值的 ID 为 “01001011000” 等，这种 ID 分配方式使得各硬件单元能够准确识别和接收所需的数据。

2. LabVIEW 编程技术：LabVIEW 是一种图形化编程语言，采用数据流编程方式，具有开发速度快、编程直观、易于维护等优点。在本系统开发中，利用 LabVIEW 丰富的图形控件和函数库，轻松创建了用户界面和实现了各种功能模块。例如，通过使用 LabVIEW 的图表和图形控件，实现了模拟量信号的实时显示和录波数据的可视化；利用其文件 I/O 函数，实现了数据的存储和读取，支持多种数据格式，如文本文件、二进制文件、TDM Streaming 文件（TDMS Files）等。此外，LabVIEW 还提供了强大的数据分析和信号处理函数，能够对采集到的数据进行实时分析和处理。

3. 故障诊断算法：在故障诊断过程中，采用了基于规则的推理算法。根据励磁系统常见故障及原因分析，整理出故障诊断规则，构建了故障与或树。例如，对于起励失败故障，通过分析起励主回路、闭环控制回路、调节器同步信号等多个方面的因素，建立了相应的规则和与或树。推理机在搜索故障原因时，依据动态优先搜索策略，根据故障现象及原因出现的概率，优先搜索可能性高的路径，大大提高了故障诊断的效率。同时，在推理过程中，系统还会根据用户的回答和实时监测数据，不断更新动态库，确保诊断结果的准确性。

三、系统开发重点、难点及注意事项

（一）重点

1. 硬件与软件的协同工作：确保硬件设备能够稳定采集和传输数据，软件系统能够准确接收、处理和分析这些数据，并实现良好的人机交互。这需要在硬件选型、软件设计和系统集成过程中，充分考虑各部分之间的兼容性和协同性。

2. 故障诊断专家系统的构建：建立准确、完善的知识库是故障诊断的关键。需要深入分析励磁系统的故障原因，结合现场经验和专业知识，提炼出合理的规则和事实。同时，优化推理机的算法，提高故障诊断的准确性和效率。

3. 数据的实时处理与存储：励磁系统运行过程中会产生大量的实时数据，如何高效地处理和存储这些数据，以便及时发现故障隐患并为后续分析提供支持，是系统开发的重点之一。采用合适的数据结构和算法，以及高效的存储设备和文件格式，确保数据的实时性和完整性。

（二）难点

1. 复杂故障的诊断：励磁系统故障形式多样，有些故障可能是由多个因素共同导致的，诊断过程较为复杂。需要在知识库中涵盖尽可能多的故障情况和原因，并优化推理算法，以应对复杂故障的诊断需求。

2. 系统的可靠性和稳定性：电力系统对可靠性要求极高，本系统作为保障励磁系统正常运行的关键设备，必须具备高可靠性和稳定性。在硬件设计上，选用高质量的设备和可靠的连接方式；在软件设计上，采用严谨的编程结构和容错机制，确保系统在各种工况下都能稳定运行。

3. 与现有系统的集成：在实际应用中，本系统可能需要与电厂现有的其他控制系统集成。如何实现与现有系统的无缝对接，确保数据的共享和交互顺畅，是一个需要解决的难点问题。

（三）注意事项

1. 硬件安装与调试：在硬件安装过程中，要严格按照设备说明书进行操作，确保传感器、控制器等设备安装牢固，接线正确。调试过程中，仔细检查各硬件单元的工作状态，及时发现并解决硬件故障。

2. 软件参数设置：软件中的参数设置对系统的性能和诊断准确性有重要影响。在设置参数时，要根据实际的励磁系统运行情况和设备参数进行合理配置，避免因参数设置不当导致系统误判或性能下降。

3. 系统维护与更新：定期对系统进行维护和更新，包括硬件设备的检查和软件系统的升级。及时更新知识库，添加新的故障案例和诊断规则，以适应不断变化的实际需求。同时，对系统的运行数据进行备份，防止数据丢失。

四、系统测试与验证

在系统开发完成后，进行了全面的测试与验证工作。通过模拟各种实际工况，对实时监测系统和故障诊断专家系统进行了严格测试。在实时监测系统测试中，对起励过程、正常运行过程以及故障跳闸过程中的开关量和模拟量进行了监测和记录。测试结果表明，系统能够准确地采集和显示励磁系统的运行数据，及时记录关键事件，为后续分析提供了可靠的数据支持。在故障诊断专家系统测试中，模拟了多种常见故障，如起励失败、调节器故障、功率柜故障等。专家系统能够根据设定的规则和推理策略，准确地诊断出故障原因，并提供合理的处理建议。例如，在模拟起励失败故障时，专家系统通过询问用户相关信息，如起励接触器是否动作、是否有短暂电压上升等，逐步引导用户排查故障，最终准确判断出故障原因是同步信号线短路，与实际情况相符。

五、总结

本案例基于 LabVIEW 平台成功开发了发电机励磁系统监测与诊断系统，通过合理的硬件选型、精心设计的软件功能模块以及先进的技术和算法，实现了对励磁系统的实时监测和高效故障诊断。该系统在实际应用中具有重要的参考价值，能够有效提高电力系统的稳定性和可靠性，降低维护成本。然而，随着电力系统的不断发展和技术的进步，系统仍需不断优化和完善，以适应更复杂的工况和更高的性能要求。未来，可进一步研究如何提高系统的智能化水平，引入更先进的故障诊断算法，如深度学习算法，以提升故障诊断的准确性和效率。同时，加强系统的远程监测和控制功能，实现远程实时监测和专家异地会诊，为电力系统的安全运行提供更全面的保障。
