一、适用场景

1、企业已经存在一套海康威视的监控网络系统；
2、根据业务的需求，要新增加一些摄像头；
3、原施工方忙碌，为新增加的摄像头施工成本较高；
4、新增加海康威视的摄像头视频监控，保存在原建的监控网络系统中。

二、拓扑图：

三、现场施工及设备、平台配置

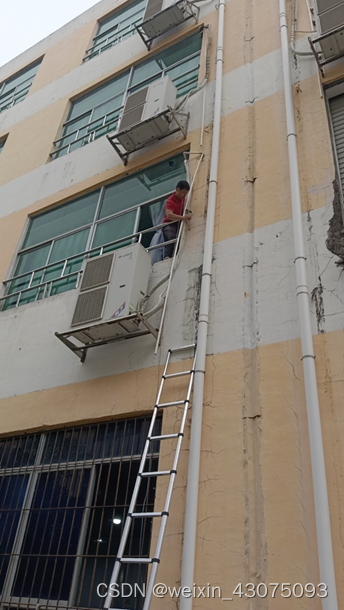

1、拉网线，从工业中心2楼大厅机柜下一楼

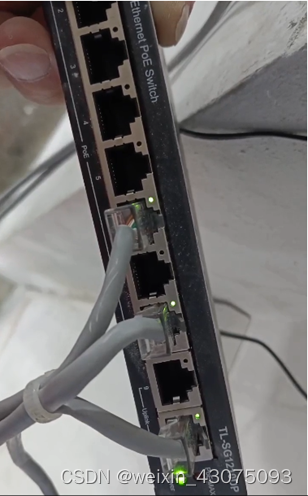

2、摄像头连接poe交换机

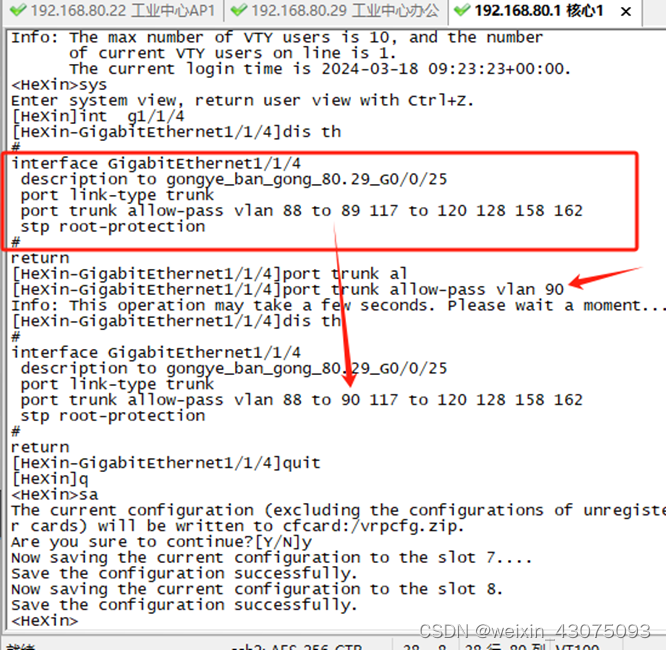

3、配置华为核心交换机，使监控的vlan90逻辑网络能进入到工业中心的办公华为交换机

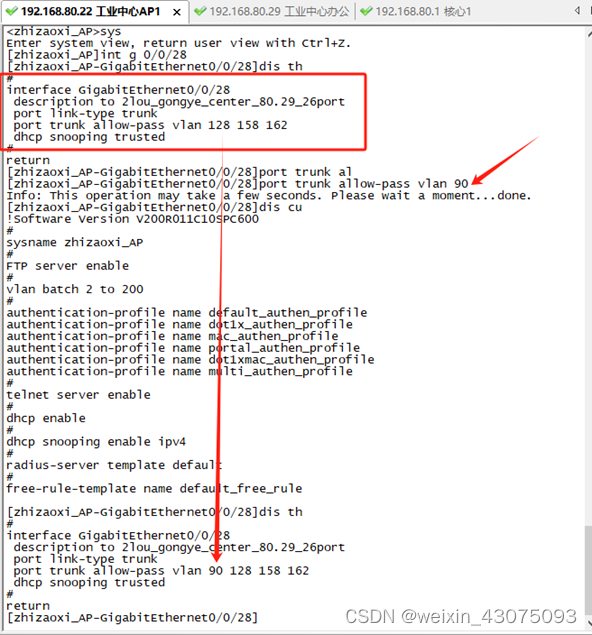

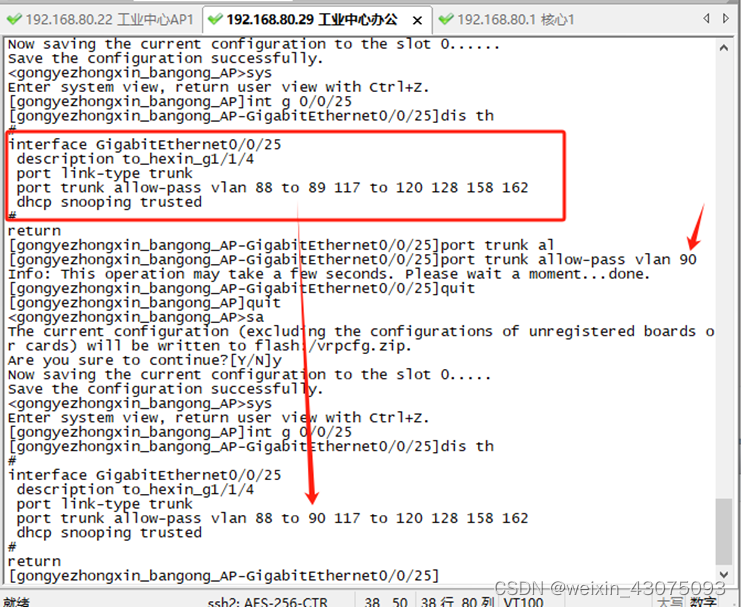

4、配置工业中心二楼设备室的办公区域的华为交换机，使监控网络的vlan 90从主教学楼的中心机房接入。

5、配置工具中心大厅的华为交换机，使监控网络的vlan90逻辑网络接入到一楼新拉网线接入的poe交换机

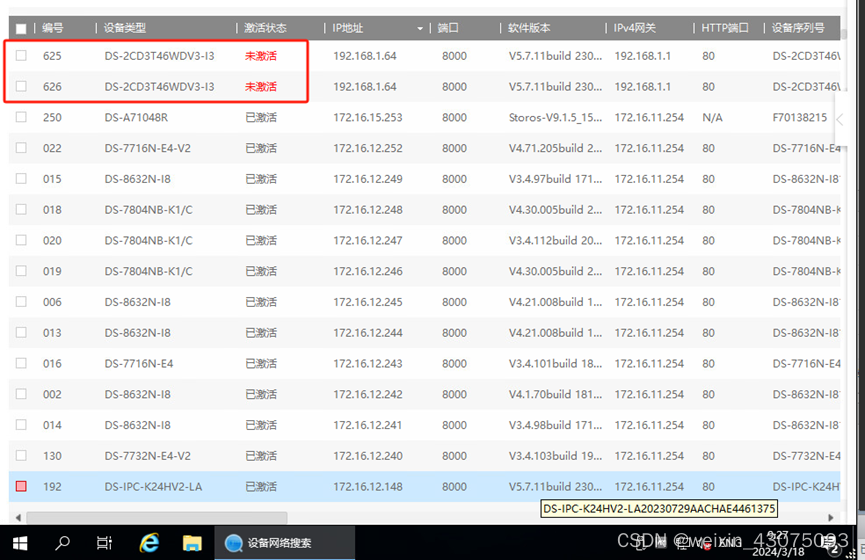

6、在虚拟化的服务器上的管理平台，搜索新接入到工业中心的摄像头，在物理网络与逻辑网络都互通的情况下，搜索到2个摄像头，如下图：

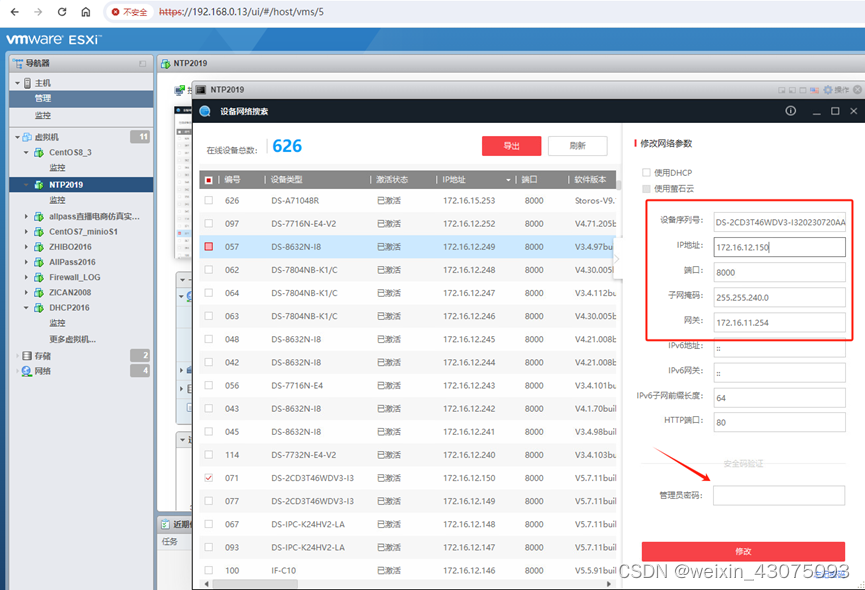

（1）选中1个未激活的摄像头，再配置管理密码

（2）配置完参数后，保存

7、通过浏览器输入摄像头的ip地址，查看单个接入的摄像头画面，如下图：

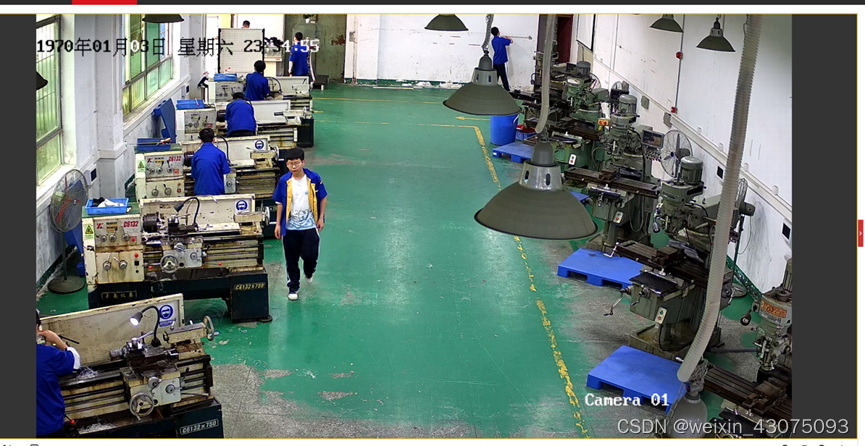

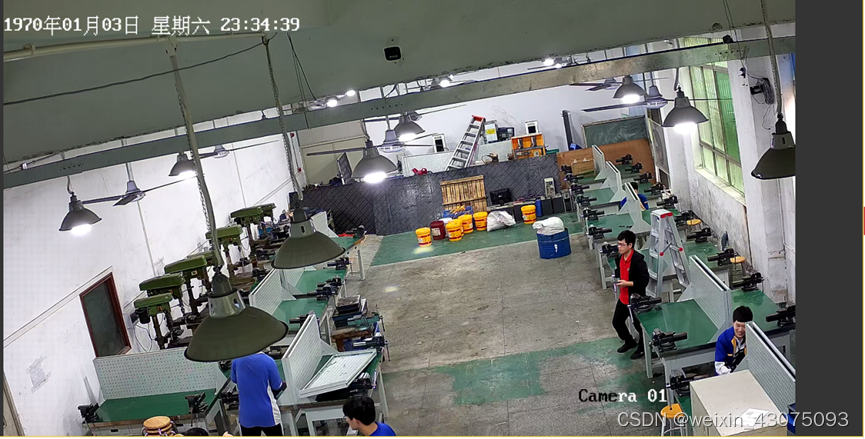

（1）初始化后看到的第一个摄像头画面：

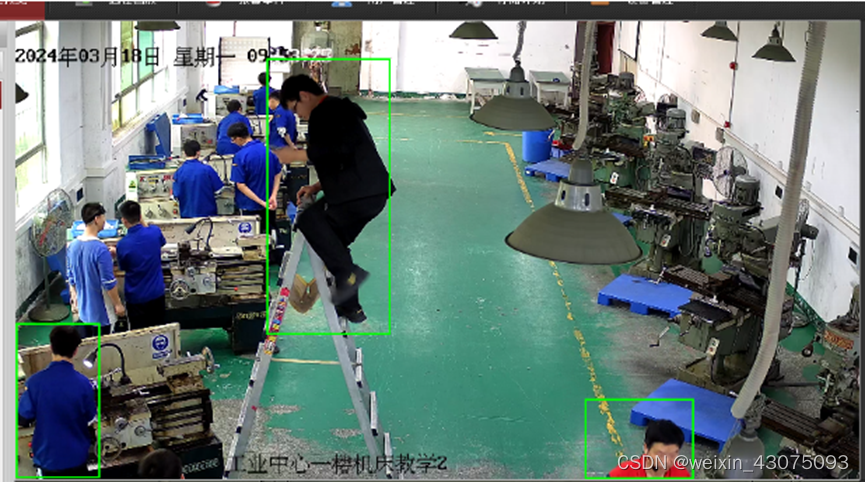

（2）画面倾斜调角度

（3）初始化后看到的第二个摄像头画面，如下图：

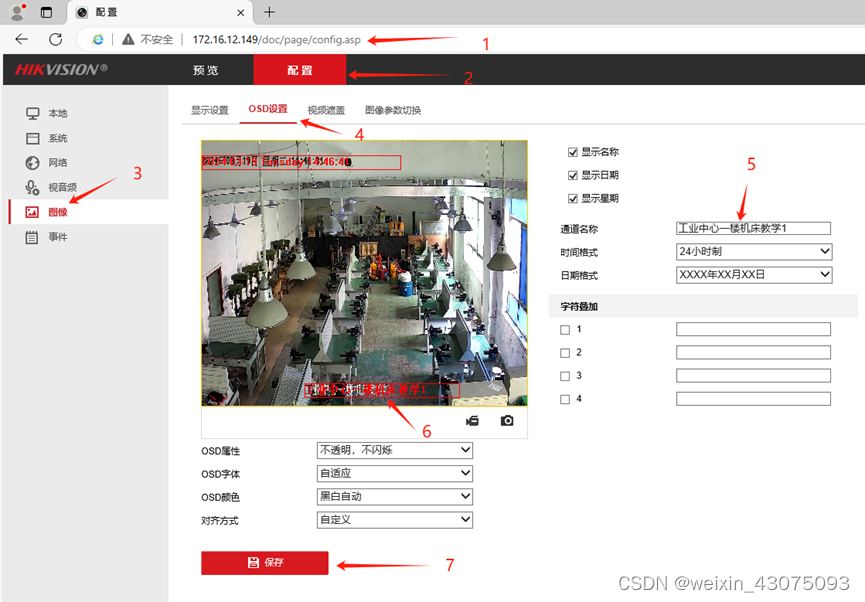

（4）给摄像头命名，如下图：

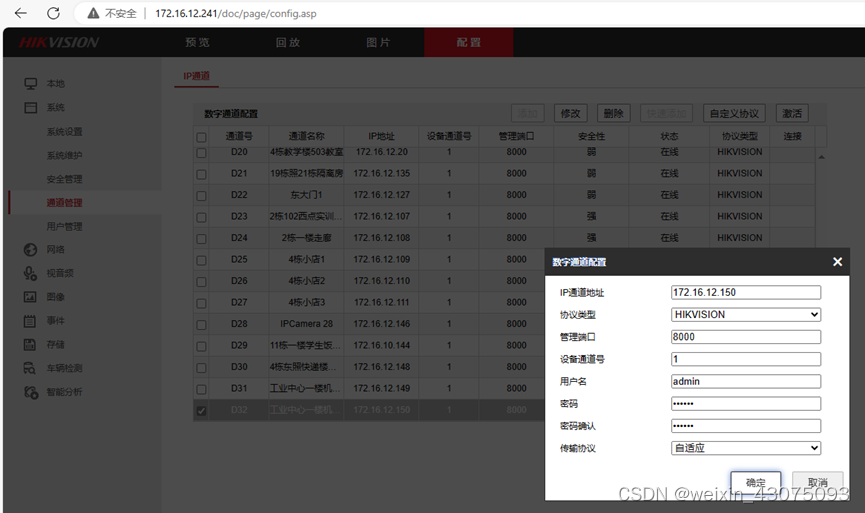

（5）WEB方式登录到NVR16录像机，添加31、32的ip通道为这新增的2个摄像头（nvr16 还剩2个ip通道， 即31、32这2个ip通道，本例中共有19个硬盘录像机，每台硬盘录像机支持32路输出，逐一查找出空的ip通道，若ip通道满为32时，不能再添加新的摄像头进录像机。），如下图：

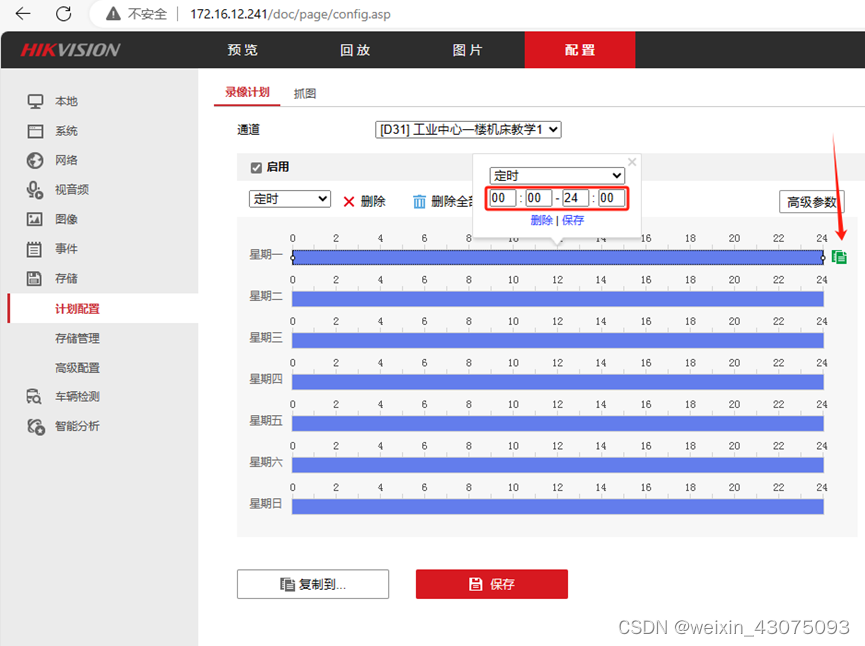

（6）配置存储，如下图：

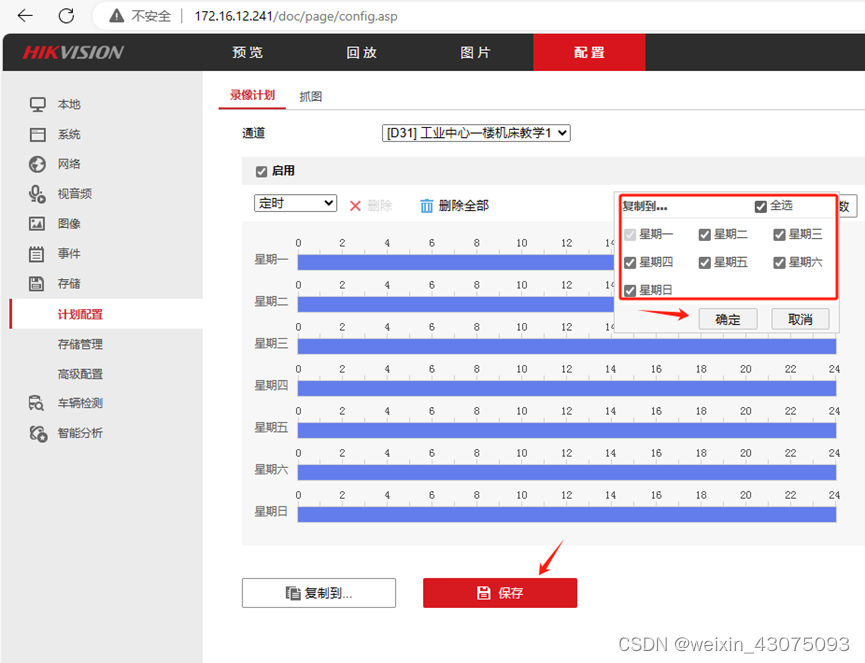

（7）采用七天24小时制存储模式，如下图：

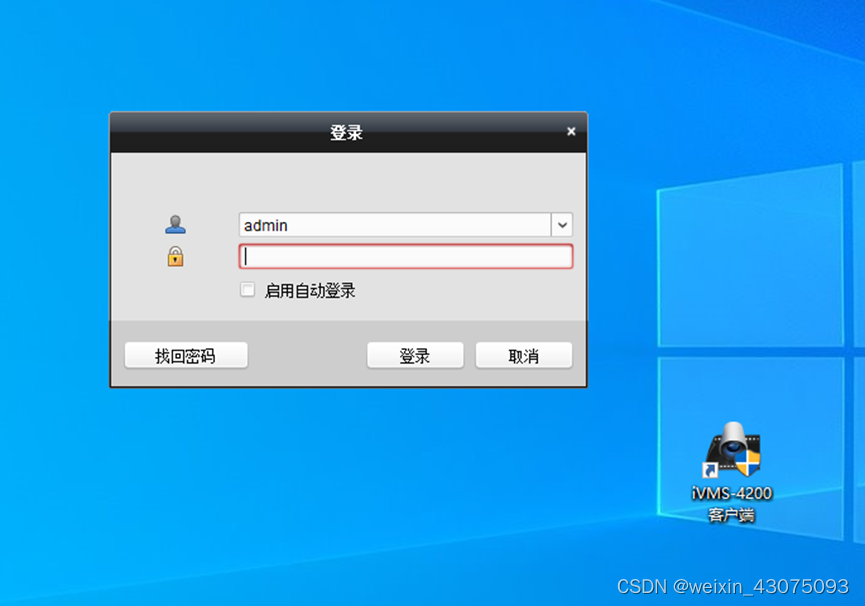

8、在ivms-4200平台中导入新增加的工业中心2个摄像头到nvr16 中， 先登录，如下图：

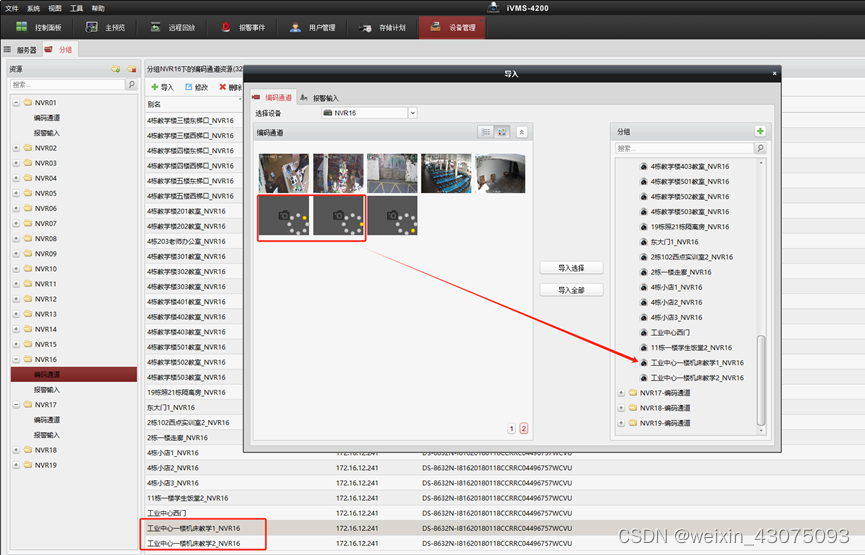

9、导入新增加2个摄像头ip通道到ivms-4200平台中，如下图：

10、打开ivms4200平台后，在NVR16的最后2个ip通道，可以看到画面

本文至此结束，不足之处敬请批评指正。
