Duanxx的图像处理学习: 透视变换(一)

当人用眼睛看事物的时候,会感觉到近处的东西是比远处的东西要大一些的,通俗的说,这就是透视。



         总的来说。透视变换是将3D的世界转换到2D图像上的一种手段,人的视觉系统和摄像头视觉系统也是基于这一工作原理。



         对透视变化的研究,就是要搞明确。为什么我们看到的东西会近处大而远处的小。


一 參考系

透视变换最主要是用于測量,因此在说明透视变换之前。有必要说明一下參考系的问题。



为了有效的分析3D世界。以下五种參考系是必要的:


1.        对象參考系(Object)

有时候也叫做本地參考系(Local Coordinate Systems),能够将其粗鲁的理解为视界中某个物体的以自己为中心的坐标系。其作用范围只在物体本身。比方,当我们在为某个物体建模的时候,我们必须找到一个点,用于将建模用的模块组装起来。

这是一个三维坐标系。



2.        世界參考系(World)

也被称为宇宙坐标系(universe Coordinate Systems),这个坐标系是其它全部坐标系的基础,用于将其它的坐标系联系在一起。

这是一个三维坐标系。




3.        摄像头參考系(Camera)

一般来说,为了简化模型,我们会如果所使用的摄像头为针孔摄像头,而图像平面被觉得是在焦点前(相机中心)。

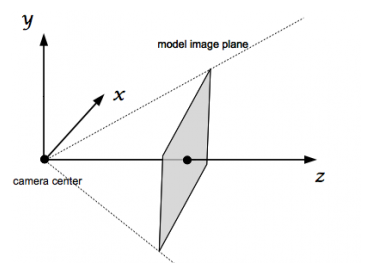

摄像头參考系为右手坐标系。而且将Z轴指向图像平面,见下图:

这是一个三维坐标系。

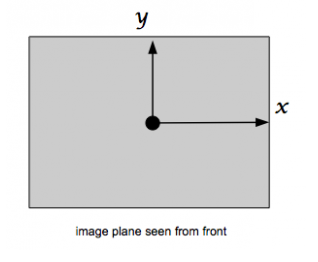

4.        图像參考系(Image Plane)

图像參考系就是在摄像头中的投影面,一般来说,图像參考系的中点就是相应摄像头的焦点的位置,图像平面和摄像头中心的距离为焦距,这个平面会和摄像头的Z轴垂直。

这个參考系的

这是一个二维坐标系。



5.        像素參考系(Pixel)

和图像參考系一样,这也是一个二维的坐标系,在像素參考系中的每一个点都有和图像參考系中有相应关系。

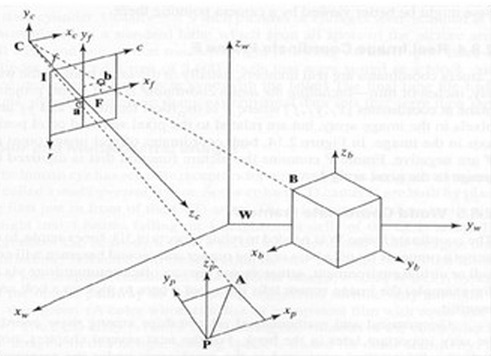

五个坐标系之间的空间关系:

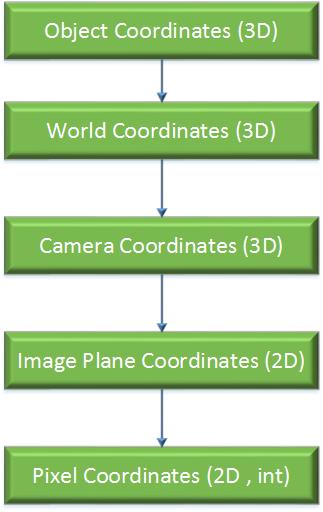

         这5个參考系之间的转换关系如此下:


上图就是从3D场景转换到2D图像的整个流程。




二 数学介绍

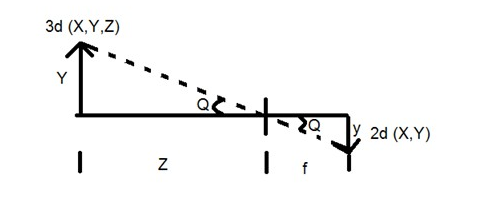

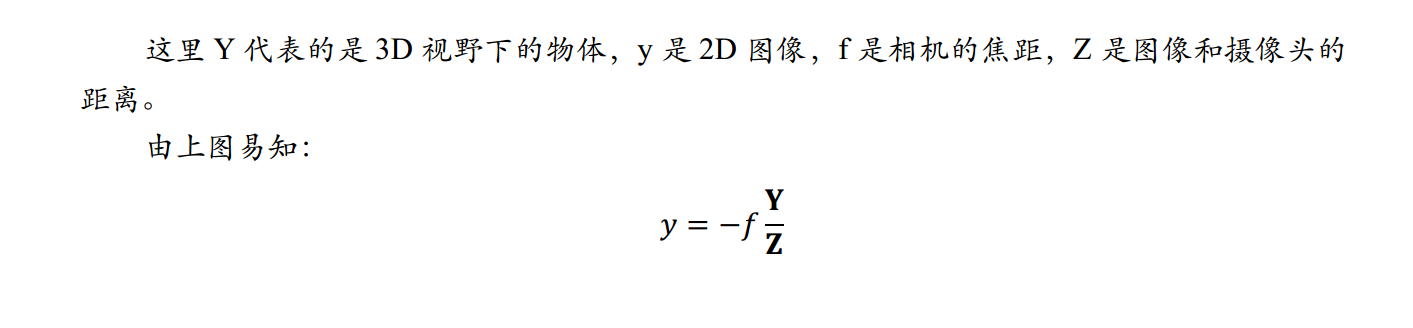

由这个图能够非常easy知道
Y不变时,Z向左移动后。Z会变大
那么y就会变
这就是为什么我们看物体会产生近大远小
的透视效果。

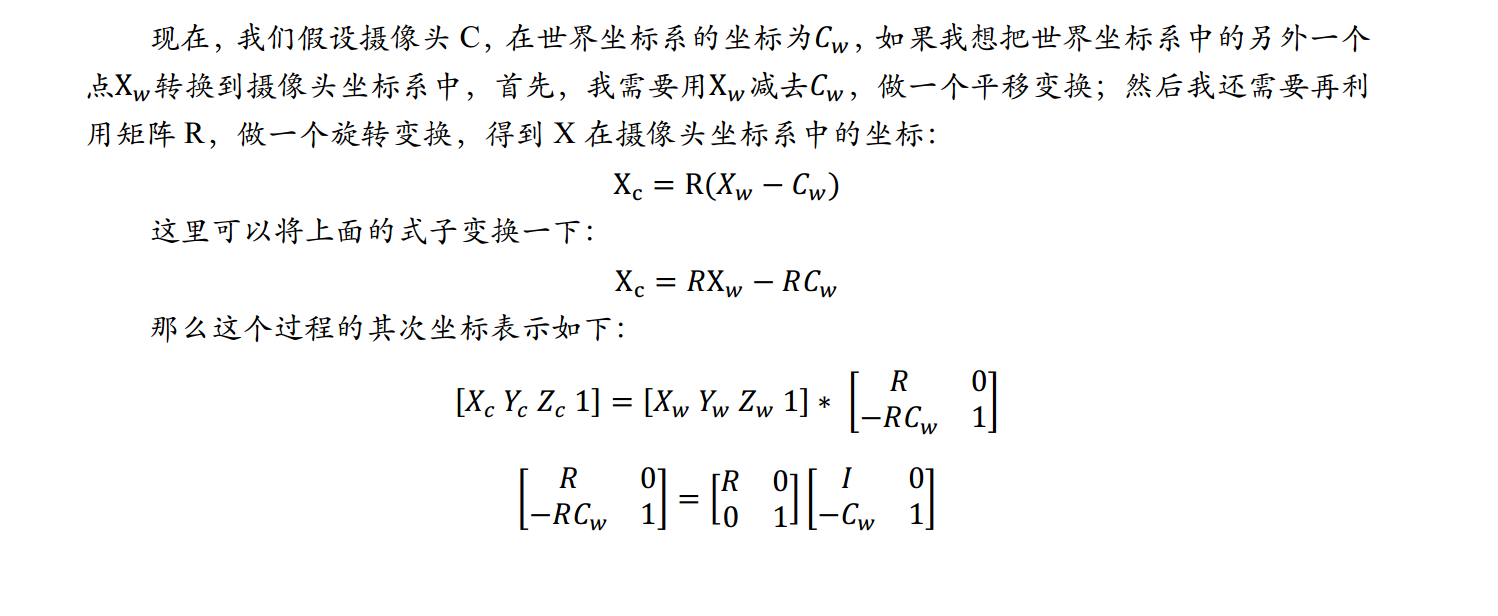

三 世界坐标系到摄像头坐标系

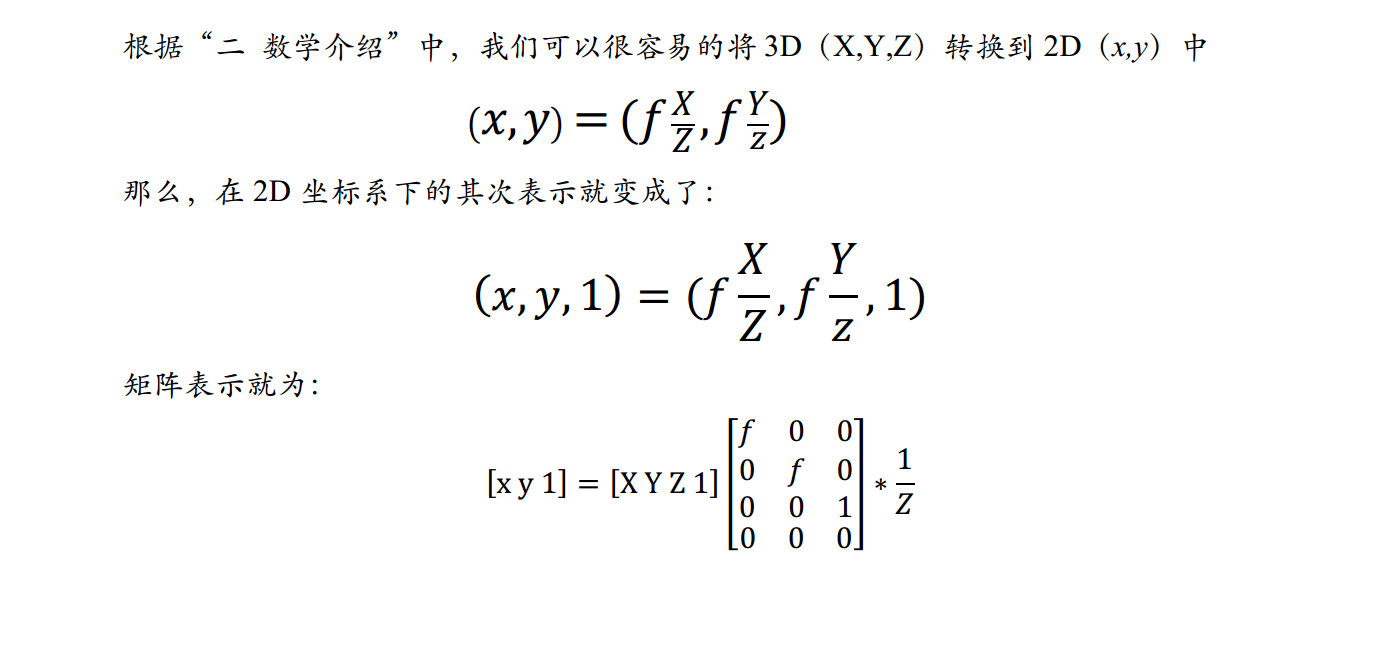

四 摄像头坐标系到图像坐标系


转载于:https://www.cnblogs.com/mfrbuaa/p/5200821.html
