隐式形状模型

在这次我们将学会隐式形状模型算法通过pcl::ism::ImplicitShapeModel这个类来实现。这个算法是把Hough转换和特征近似包进行结合。有训练集，这个算法将计算一个确定的模型用来预测一个物体的中心。

这个算法由两部分组成，第一部分是训练，第二部分是物体识别。它有以下6步:

1.先发现特征点。这只是一个训练点云的简化。在这个步骤里面所有的点云都将被简化，通过体元栅格这个途径。余下来的点就是特征点。

2.对特征点用FPFH进行预测。

3.通过k-means这个算法进行聚类。

4.计算每一个实例里面的对中心的方向。

5.对每一个视觉信息，数学权重将会被计算。

6.每一个特征点的权重将会被计算。

我们在训练的过程结束以后，接下来就是对象搜索的进程。

1.特征点检测。

2.每个点云特征点的特征检测。

3.对于每个特征搜索最近的视觉信息。

4.对于每一个特征:

对于每一个实例:

     对相应的方向进行决策。

5.前面的步骤给了我们一个方向集用来预测中心与能量。

上面的步骤很多涉及机器学习之类的，大致明白那个过程即可

代码部分:

第一步我们需要点云的训练集。在下面是一些可以用的训练集.

Cat (train)

Horse (train)

          Lioness (train)

          Michael (train)

Wolf (train)

用来检测的点云:

                       Cat

                       Horse

                        Lioness

                        Michael

                         Wolf



下面是代码

#include <iostream>
#include <pcl/io/pcd_io.h>
#include <pcl/features/normal_3d.h>
#include <pcl/features/feature.h>
#include <pcl/visualization/cloud_viewer.h>
#include <pcl/features/fpfh.h>
#include <pcl/features/impl/fpfh.hpp>
#include <pcl/recognition/implicit_shape_model.h>
#include <pcl/recognition/impl/implicit_shape_model.hpp>
int
main (int argc, char** argv)
{
if (argc == 0 || argc % 2 == 0)
return (-1);
unsigned int number_of_training_clouds = (argc - 3) / 2;
pcl::NormalEstimation<pcl::PointXYZ, pcl::Normal> normal_estimator;
normal_estimator.setRadiusSearch (25.0);
std::vector<pcl::PointCloud<pcl::PointXYZ>::Ptr> training_clouds;
std::vector<pcl::PointCloud<pcl::Normal>::Ptr> training_normals;
std::vector<unsigned int> training_classes;
for (unsigned int i_cloud = 0; i_cloud < number_of_training_clouds - 1; i_cloud++)
{
pcl::PointCloud<pcl::PointXYZ>::Ptr tr_cloud(new pcl::PointCloud<pcl::PointXYZ> ());
if ( pcl::io::loadPCDFile <pcl::PointXYZ> (argv[i_cloud * 2 + 1], *tr_cloud) == -1 )
return (-1);
pcl::PointCloud<pcl::Normal>::Ptr tr_normals = (new pcl::PointCloud<pcl::Normal>)->makeShared ();
normal_estimator.setInputCloud (tr_cloud);
normal_estimator.compute (*tr_normals);
unsigned int tr_class = static_cast<unsigned int> (strtol (argv[i_cloud * 2 + 2], 0, 10));
training_clouds.push_back (tr_cloud);
training_normals.push_back (tr_normals);
training_classes.push_back (tr_class);
}
pcl::FPFHEstimation<pcl::PointXYZ, pcl::Normal, pcl::Histogram<153> >::Ptr fpfh
(new pcl::FPFHEstimation<pcl::PointXYZ, pcl::Normal, pcl::Histogram<153> >);
fpfh->setRadiusSearch (30.0);
pcl::Feature< pcl::PointXYZ, pcl::Histogram<153> >::Ptr feature_estimator(fpfh);
pcl::ism::ImplicitShapeModelEstimation<153, pcl::PointXYZ, pcl::Normal> ism;
ism.setFeatureEstimator(feature_estimator);
ism.setTrainingClouds (training_clouds);
ism.setTrainingNormals (training_normals);
ism.setTrainingClasses (training_classes);
ism.setSamplingSize (2.0f);
pcl::ism::ImplicitShapeModelEstimation<153, pcl::PointXYZ, pcl::Normal>::ISMModelPtr model = boost::shared_ptr<pcl::features::ISMModel>
(new pcl::features::ISMModel);
ism.trainISM (model);
std::string file ("trained_ism_model.txt");
model->saveModelToFile (file);
model->loadModelFromfile (file);
unsigned int testing_class = static_cast<unsigned int> (strtol (argv[argc - 1], 0, 10));
pcl::PointCloud<pcl::PointXYZ>::Ptr testing_cloud (new pcl::PointCloud<pcl::PointXYZ> ());
if ( pcl::io::loadPCDFile <pcl::PointXYZ> (argv[argc - 2], *testing_cloud) == -1 )
return (-1);
pcl::PointCloud<pcl::Normal>::Ptr testing_normals = (new pcl::PointCloud<pcl::Normal>)->makeShared ();
normal_estimator.setInputCloud (testing_cloud);
normal_estimator.compute (*testing_normals);
boost::shared_ptr<pcl::features::ISMVoteList<pcl::PointXYZ> > vote_list = ism.findObjects (
model,
testing_cloud,
testing_normals,
testing_class);
double radius = model->sigmas_[testing_class] * 10.0;
double sigma = model->sigmas_[testing_class];
std::vector<pcl::ISMPeak, Eigen::aligned_allocator<pcl::ISMPeak> > strongest_peaks;
vote_list->findStrongestPeaks (strongest_peaks, testing_class, radius, sigma);
pcl::PointCloud <pcl::PointXYZRGB>::Ptr colored_cloud = (new pcl::PointCloud<pcl::PointXYZRGB>)->makeShared ();
colored_cloud->height = 0;
colored_cloud->width = 1;
pcl::PointXYZRGB point;
point.r = 255;
point.g = 255;
point.b = 255;
for (size_t i_point = 0; i_point < testing_cloud->points.size (); i_point++)
{
point.x = testing_cloud->points[i_point].x;
point.y = testing_cloud->points[i_point].y;
point.z = testing_cloud->points[i_point].z;
colored_cloud->points.push_back (point);
}
colored_cloud->height += testing_cloud->points.size ();
point.r = 255;
point.g = 0;
point.b = 0;
for (size_t i_vote = 0; i_vote < strongest_peaks.size (); i_vote++)
{
point.x = strongest_peaks[i_vote].x;
point.y = strongest_peaks[i_vote].y;
point.z = strongest_peaks[i_vote].z;
colored_cloud->points.push_back (point);
}
colored_cloud->height += strongest_peaks.size ();
pcl::visualization::CloudViewer viewer ("Result viewer");
viewer.showCloud (colored_cloud);
while (!viewer.wasStopped ())
{
}
return (0);
}

1.首先加载用于训练的点云

  for (unsigned int i_cloud = 0; i_cloud < number_of_training_clouds - 1; i_cloud++)
{
pcl::PointCloud<pcl::PointXYZ>::Ptr tr_cloud(new pcl::PointCloud<pcl::PointXYZ> ());
if ( pcl::io::loadPCDFile <pcl::PointXYZ> (argv[i_cloud * 2 + 1], *tr_cloud) == -1 )
return (-1);
pcl::PointCloud<pcl::Normal>::Ptr tr_normals = (new pcl::PointCloud<pcl::Normal>)->makeShared ();
normal_estimator.setInputCloud (tr_cloud);
normal_estimator.compute (*tr_normals);
unsigned int tr_class = static_cast<unsigned int> (strtol (argv[i_cloud * 2 + 2], 0, 10));
training_clouds.push_back (tr_cloud);
training_normals.push_back (tr_normals);
training_classes.push_back (tr_class);
}

2.创建特征评估器的实例。

 pcl::FPFHEstimation<pcl::PointXYZ, pcl::Normal, pcl::Histogram<153> >::Ptr fpfh
(new pcl::FPFHEstimation<pcl::PointXYZ, pcl::Normal, pcl::Histogram<153> >);
fpfh->setRadiusSearch (30.0);
pcl::Feature< pcl::PointXYZ, pcl::Histogram<153> >::Ptr feature_estimator(fpfh);

3.创建pcl::ism::ImplicitShapeModeEstimation的实例。

  ism.setFeatureEstimator(feature_estimator);
ism.setTrainingClouds (training_clouds);
ism.setTrainingNormals (training_normals);
ism.setTrainingClasses (training_classes);
ism.setSamplingSize (2.0f);

4.这个实例将输入训练集和特征预估器

pcl::ism::ImplicitShapeModelEstimation<153, pcl::PointXYZ, pcl::Normal>::ISMModelPtr model = boost::shared_ptr<pcl::features::ISMModel>
(new pcl::features::ISMModel);
ism.trainISM (model);

上面这些将简化训练过程的启动

5.把训练模型存到文件里面为了使代码复用

  std::string file ("trained_ism_model.txt");
model->saveModelToFile (file);

6.从文件里面加载模型。

model->loadModelFromfile (file);

7.分类操作的点云和法线也需要训练的过程。

  unsigned int testing_class = static_cast<unsigned int> (strtol (argv[argc - 1], 0, 10));
pcl::PointCloud<pcl::PointXYZ>::Ptr testing_cloud (new pcl::PointCloud<pcl::PointXYZ> ());
if ( pcl::io::loadPCDFile <pcl::PointXYZ> (argv[argc - 2], *testing_cloud) == -1 )
return (-1);
pcl::PointCloud<pcl::Normal>::Ptr testing_normals = (new pcl::PointCloud<pcl::Normal>)->makeShared ();
normal_estimator.setInputCloud (testing_cloud);
normal_estimator.compute (*testing_normals);

8.启动分类的进程。代码将会告诉算法去找testing_class类型的物体，在给定的testing_cloud这个点云里面。注意算法将会使用任何你放进去进行训练的模型。在分类操作以后，一列的决策将会以pcl::ism::ISMVoteList这个形式返回。

  double radius = model->sigmas_[testing_class] * 10.0;
double sigma = model->sigmas_[testing_class];
std::vector<pcl::ISMPeak, Eigen::aligned_allocator<pcl::ISMPeak> > strongest_peaks;
vote_list->findStrongestPeaks (strongest_peaks, testing_class, radius, sigma);

上面的代码将会找到决策里面的最好的峰值。

运行下面的代码

./implicit_shape_model
ism_train_cat.pcd      0
ism_train_horse.pcd    1
ism_train_lioness.pcd  2
ism_train_michael.pcd  3
ism_train_wolf.pcd     4
ism_test_cat.pcd       0

最后的参数是你要检测的点云和你感兴趣的类别。(比如猫)

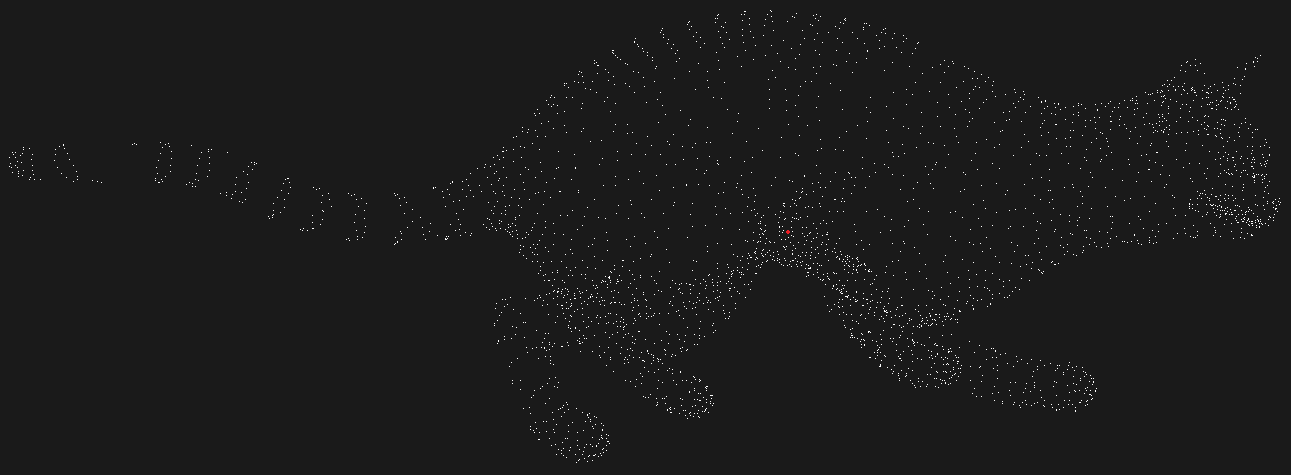

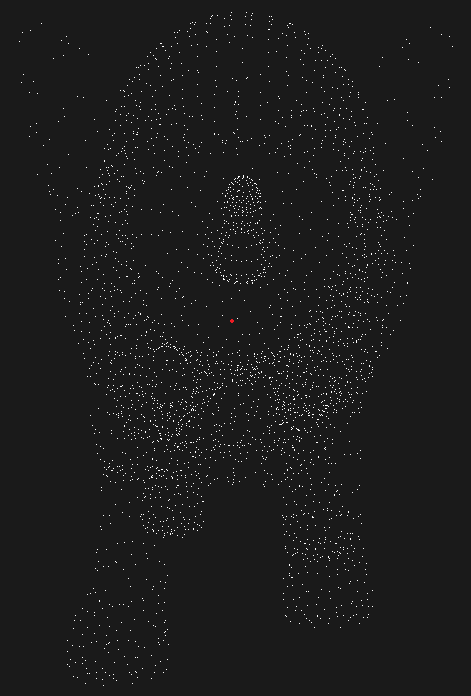

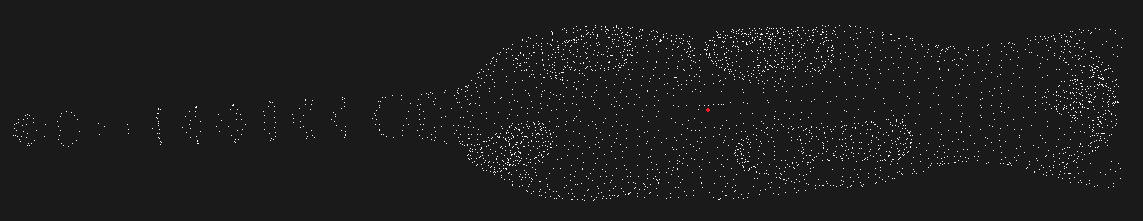

~接下去你会看到



红点表示物体的中心。

如果你想要可视化决策的过程，你就会看到如下的东西。蓝色是决策点
