【OpenCV 例程200篇】82. 频率域巴特沃斯低通滤波器
欢迎关注 『OpenCV 例程200篇』 系列，持续更新中
欢迎关注 『Python小白的OpenCV学习课』 系列，持续更新中
3.4 频率域巴特沃斯低通滤波器（BLPF）
截止频率位于距频率中心 D0D_0D0 处的 n 阶巴特沃斯（Butterworth）低通滤波器的传递函数为：
H(u,v)=11+[D(u,v)/D0]2nH(u,v) = \frac {1}{1+[D(u,v) / D_0]^{2n}} H(u,v)=1+[D(u,v)/D0]2n1
当 n 较大时，巴特沃斯低通滤波器 BLPF 可以逼近理想低通滤波器 ILPF 的特性；而当 n 较小时，巴特沃斯低通滤波器 BLPF 可以逼近高斯低通滤波器 GLPF 的特性，同时提供从低频到高频的平滑过渡。
巴特沃斯滤波器的特点是通频带内的频率响应曲线最大限度平坦，没有起伏，而在阻频带则逐渐下降为零。
在振幅的对数对角频率的波特图上，从某一边界角频率开始，振幅随着角频率的增加而逐步减小，趋向负无穷大。巴特沃斯滤波器的频率特性曲线，无论在通带内还是阻带内都是频率的单调函数。因此，当通带的边界处满足指标要求时，通带内肯定会有裕量。所以，更有效的设计方法应该是将精确度均匀的分布在整个通带或阻带内，或者同时分布在两者之内。

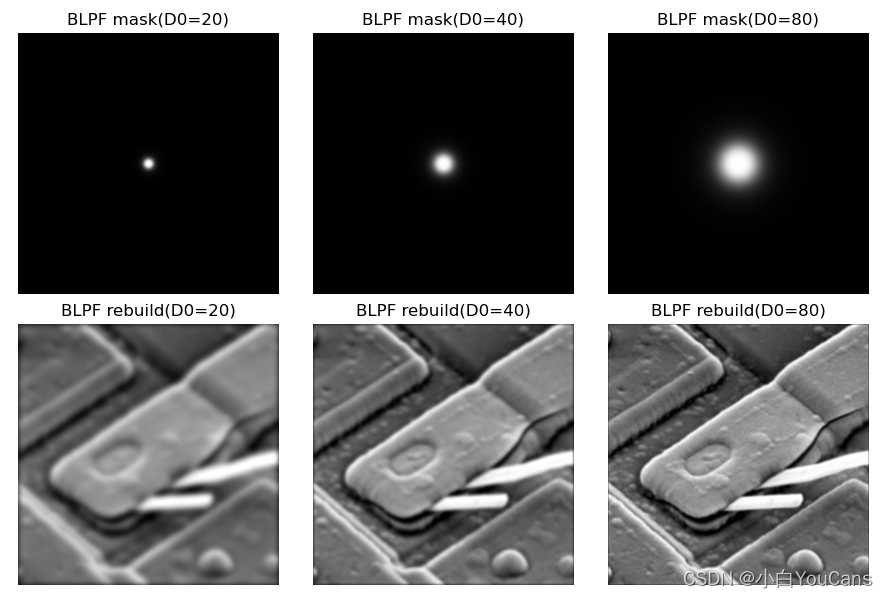

例程 8.19：频率域巴特沃斯低通滤波器 (BLPF)
# OpenCVdemo08.py
# Demo08 of OpenCV
# 8. 图像的频率域滤波
# Copyright 2021 Youcans, XUPT
# Crated：2021-12-15# 8.19：频率域巴特沃斯低通滤波器 (BLPF)# (1) 读取原始图像# imgGray = cv2.imread("../images/imgLena.tif", flags=0) # flags=0 读取为灰度图像imgGray = cv2.imread("../images/Fig0431.tif", flags=0) # flags=0 读取为灰度图像imgFloat32 = np.float32(imgGray) # 将图像转换成 float32rows, cols = imgGray.shape[:2] # 图片的高度和宽度# (2) 中心化, centralized 2d array f(x,y) * (-1)^(x+y)mask = np.ones(imgGray.shape)mask[1::2, ::2] = -1mask[::2, 1::2] = -1fImage = imgFloat32 * mask # f(x,y) * (-1)^(x+y)# (3) 快速傅里叶变换# dftImage = fft2Image(fImage) # 快速傅里叶变换 (rPad, cPad, 2)rPadded = cv2.getOptimalDFTSize(rows) # 最优 DFT 扩充尺寸cPadded = cv2.getOptimalDFTSize(cols) # 用于快速傅里叶变换dftImage = np.zeros((rPadded, cPadded, 2), np.float32) # 对原始图像进行边缘扩充dftImage[:rows, :cols, 0] = fImage # 边缘扩充，下侧和右侧补0cv2.dft(dftImage, dftImage, cv2.DFT_COMPLEX_OUTPUT) # 快速傅里叶变换dftAmp = cv2.magnitude(dftImage[:,:,0], dftImage[:,:,1]) # 傅里叶变换的幅度谱 (rPad, cPad)dftAmpLog = np.log(1.0 + dftAmp) # 幅度谱对数变换，以便于显示dftAmpNorm = np.uint8(cv2.normalize(dftAmpLog, None, 0, 255, cv2.NORM_MINMAX)) # 归一化为 [0,255]minValue, maxValue, minLoc, maxLoc = cv2.minMaxLoc(dftAmp) # 找到傅里叶谱最大值的位置plt.figure(figsize=(9, 6))# rows, cols = imgGray.shape[:2] # 图片的高度和宽度u, v = np.mgrid[0:rPadded:1, 0:cPadded:1]D = np.sqrt(np.power((u-maxLoc[1]), 2) + np.power((v-maxLoc[0]), 2))D0 = [20, 40, 80] # cut-off frequencyn = 2for k in range(3):# (4) 构建低通滤波器 传递函数# 巴特沃斯低通滤波 (Butterworth low pass filter)epsilon = 1e-8 # 防止被 0 除lpFilter = 1.0 / (1.0 + np.power(D / (D0[k] + epsilon), 2*n))# (5) 在频率域修改傅里叶变换: 傅里叶变换 点乘 低通滤波器dftLPfilter = np.zeros(dftImage.shape, dftImage.dtype) # 快速傅里叶变换的尺寸(优化尺寸)for j in range(2):dftLPfilter[:rPadded, :cPadded, j] = dftImage[:rPadded, :cPadded, j] * lpFilter# (6) 对低通傅里叶变换 执行傅里叶逆变换，并只取实部idft = np.zeros(dftAmp.shape, np.float32) # 快速傅里叶变换的尺寸(优化尺寸)cv2.dft(dftLPfilter, idft, cv2.DFT_REAL_OUTPUT + cv2.DFT_INVERSE + cv2.DFT_SCALE)# (7) 中心化, centralized 2d array g(x,y) * (-1)^(x+y)mask2 = np.ones(dftAmp.shape)mask2[1::2, ::2] = -1mask2[::2, 1::2] = -1idftCen = idft * mask2 # g(x,y) * (-1)^(x+y)# (8) 截取左上角，大小和输入图像相等result = np.clip(idftCen, 0, 255) # 截断函数，将数值限制在 [0,255]imgBLPF = result.astype(np.uint8)imgBLPF = imgBLPF[:rows, :cols]plt.subplot(2,3,k+1), plt.title("BLPF mask(D0={})".format(D0[k])), plt.axis('off')plt.imshow(lpFilter[:,:], cmap='gray')plt.subplot(2,3,k+4), plt.title("BLPF rebuild(D0={})".format(D0[k])), plt.axis('off')plt.imshow(imgBLPF, cmap='gray')plt.tight_layout()plt.show()
（本节完）
版权声明：
youcans@xupt 原创作品，转载必须标注原文链接：【OpenCV 完整例程】82. 频率域巴特沃斯低通滤波器
Copyright 2021 youcans, XUPT
Crated：2022-1-25
