RFID 射频 RFID工作流程 自动识别技术 工作频段 短距离无线通信技术

文章目录

      • 1.rfid概念:
      • 2.射频概念:
      • 3.rfid工作流程:
      • 4.几类自动识别技术各有什么特点?他们有何不同。
      • 5.RFID系统有哪些工作频段?各频段的特点是什么。
      • 6.对比几种短距离无线通信技术

1.rfid概念:

RFID是一种自动识别技术,它利用无线射频信号实现无接触信息传递并通过所传递的信息实现物体识别。

2.射频概念:

射频是指可发射传播的电磁波,Radio Frequency简称RF射频。每秒变化小1000次的交流电称为低频电流,大于10000次的称为高频电流,而射频就是这样一种高频电流。

电磁波频率高于100khz时,可以在空气中传播,并经大气层外缘的电离层反射,形成远距离传输能力。把具有远距离传输能力的高频电磁波称为射频。

3.rfid工作流程:

1、读写器通过天线发送一定频率的射频信号。

2、当电子标签进入磁场产生感应电流从而获得能量,通过内置天线向读写器发出自身编码等信息。

3、读写器天线接收到电子标签的发送的信号。

4、读写器天线将无线射频信号传送给读写器。

5、读写器对无线射频信号进行解调和解码

6、读写器将信息送到系统高层进行相关处理

7、系统高层针对不同的设定做出相应处理

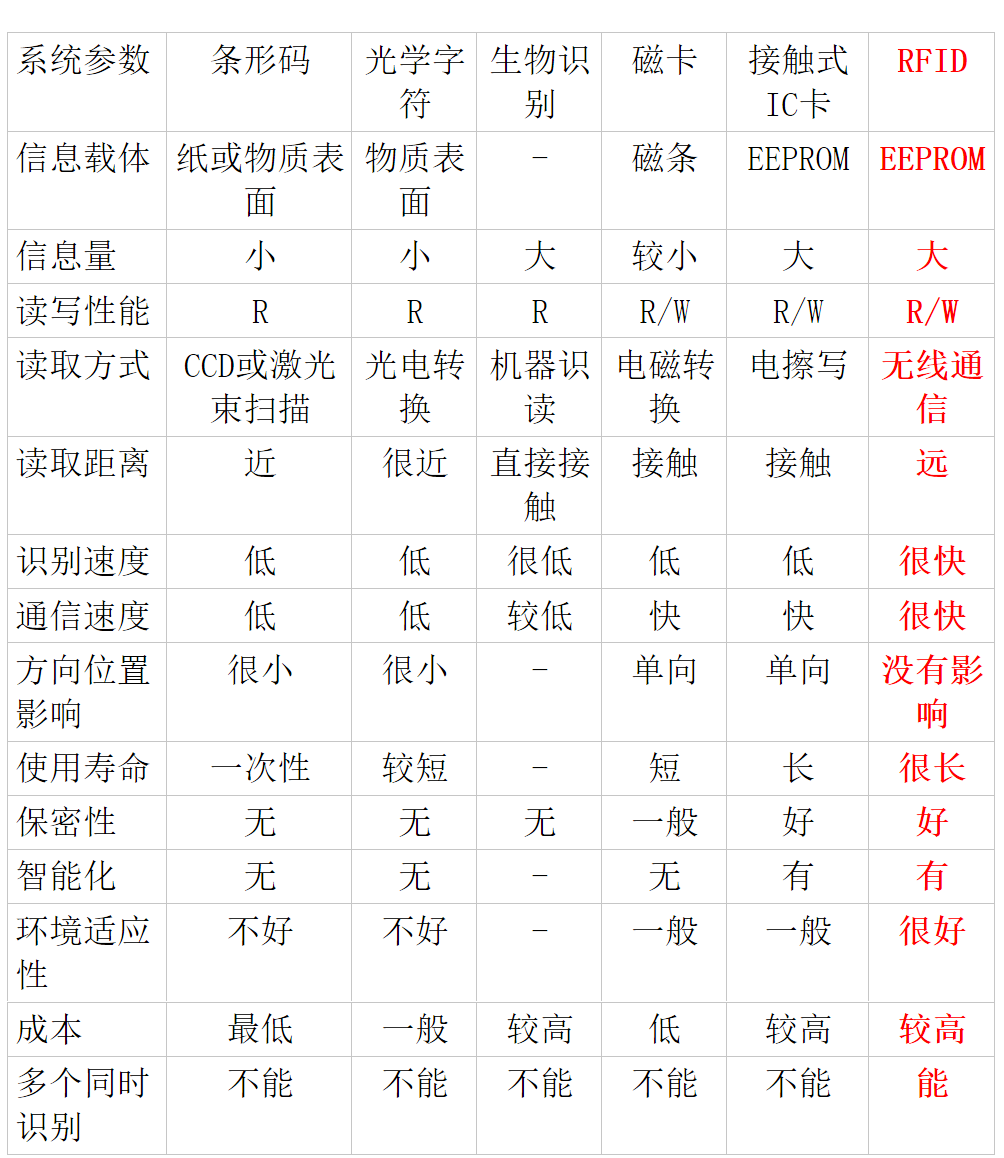

4.几类自动识别技术各有什么特点?他们有何不同。

在这里插入图片描述

5.RFID系统有哪些工作频段?各频段的特点是什么。

根据电子标签和读写器之间传递信息所使用的频率,RFID系统常见的工作频率分三种:低频(LF)、高频(HF)、微波,各个频率所使用的电子标签也各不相同。

​ 低频:30~300 kHz

​ 高频:3~30 MHz

​ 微波:300 MHz以上,其中433MHz,860~960MHz常称为超高频(UHF)频段

射频标签的工作频率也就是射频识别系统的工作频率,是其最重要的特点之一。射频标签的工作频率不仅决定着射频识别系统工作原理(电感耦合还是电磁耦合)、识别距离,还决定着射频标签及读写器实现的难易程度和设备的成本。

1)低频 (Low Frequency)

  1. 使用的频段在30~300KHz之间,以125KHz、135KHz最为常见。低频RFID标签读取距离一般短于10 cm,读取距离跟标签大小成正比。低频RFID标签一般在出厂时就初始化好了不可更改的编码。一些低频标签也加入了写入和防碰撞功能。
  2. 优点:信号穿透性好,抗金属和液体干扰能力强,不易受干扰,当标签靠近金属或是液体的物品时,还能够发射有效发射讯号。价格很低,成本低廉。工作频率不受无线电频率管制约束。
  3. 缺点:标签存贮数据量较少,读取距离短、无法同时辨识多个标签。一般为只读性,安全性不高,很容易复制完全相同的ID号。
  4. 应用范围:低频标签主要应用在动物追踪与识别、门禁管理、动物芯片、汽车防盗器和其他封闭式追踪系统中。

2)高频 (High Frequency)

  1. 高频工作频率为3MHz~30MHz,常见高频工作频率有6.75MHz、13.56MHz和27.125MHz。其读取距离大多在1 m以内。
  2. 优点:与低频相比,高频RFID标签的存储的数据量增大,感应距离较长、读取速度较快,而且可以同时间辨识多个标签。
  3. 缺点:除金属材料外,可穿透大多数的材料,但读取距离会降低;抗噪音干扰性较差,易受干扰。
  4. 应用范围:高频RFID标签是RFID应用中最广泛的,如证、卡、票领域(二代身份证、公共交通卡、门票等),还包括供应链的物品追踪、门禁管理、图书馆、医药产业、智能货架等

3)微波

  1. 使用频段在300MHz之间,超高频以433MHz、860~960MHz最为常见。在中国一般以915MHz为主。微波段以2.45GHz及5.8GHz最为常见。读写距离远,一般是3~5m,最远可达15m。
  2. 优点: RFID标签读取距离较远、传输速率较快、具备防碰撞性能,并且具有锁定与消除标签的功能。天线可用蚀刻或印刷方式制造。
  3. 缺点:在金属和液体的物品上读取率不佳。
  4. 应用范围:主要应用于以箱或者托盘为单位的追踪管理、行李追踪、资产管理和防盗、移动车辆识别、电子身份证、仓储物流应用、高速公路等收费系统。

6.对比几种短距离无线通信技术

协议标准频率、传输频率、距离等技术指标应用领域优点缺点
RFIDISO、EPCglobal利用射频信号和空间耦合(电感或电磁耦合)传输特性实现对被识别物体的自动识别物流、供应链、身份鉴别、防伪、后勤、动物饲养、追踪、抄表系统原理简单,操作方便且不易受环境影响,应用范围极广成本高,标准未定
NFCISO18092、ECMA340和ETSI TS102 190采用了双向连接和识别,在20cm距离内工作于13.56MHz频率范围设备连接、实时预定、移动商务、无线交易简化认证识别过程,使设备间访问更直接、更安全和更清楚应用规模不大,安全性不高
DSRCIEEE 802.11p以5.9GHz频段为主,约10cm双向通信距离专用于智能交通运输领域政府支持,竞争对手少应用范围窄
蓝牙IEEE802.15.1,IEEE802.15.1a一般传输距离为10cm~10m,采用2.4GHz ISM频段,数据传输速率为1Mbit/s,语音编码为CVSD无线办公环境、汽车工业、信息家电、医疗设备以及学校教育和工厂自动控制具有很强的移植性、应用范围广泛,应用了全球统一的频率设定成本昂贵,安全不高
ZigBeeIEEE 802.15.4使用2.4GHz频段,采用调频技术,基本速率是250kbit/s,当降低到28kbit/s时,传输范围可扩大到134mPC外设、消费类电子设备、家庭内智能控制、玩具、医护、工控等非常广阔的领域成本低,功耗小,网络容量大,频段灵活,保密性高,不需要频段申请传输速率低,有效范围小
WiFiIEEE802.11b/a/g工作频率2.4GHz,传输频率为11Mbit/s,电波覆盖范围为100m家庭无线网络以及不便安装电缆的建筑物或场所可大幅度减少企业的成本,传输速度非常高设计复杂,设置繁琐
UWBIEEE802.15.3a采用纳秒级的非正弦波窄脉冲传输数据,在10m以内的范围里传输速率可达到480Mbit/s家用类设备、终端间的无线连接以及数据传输抗干扰性强、传输速率极高、带宽极宽、耗电少、保密性好、发送功率小物理层标准之争仍未解决
TG3cIEEE802.15.3c毫米级波长转换技术,5764GH频段,传输速率高达23Gbit/s未来数字家庭,网络流媒体以及高速无线网关传输速率极快,兼容其他无线通信技术新兴技术,成本昂贵
