14 [虚拟化] 虚存抽象；Linux进程的地址空间

南京大学操作系统课蒋炎岩老师网络课程笔记。

视频：https://www.bilibili.com/video/BV1N741177F5?p=14
讲义：http://jyywiki.cn/OS/2021/slides/10.slides#/

本讲概述

程序 = 状态机；进程 = 状态机的执行（路径）

• 状态机的状态由内存和寄存器（M，R）决定
  • 寄存器会在发生中断之后保存到进程的内存（内核栈）中
  • 内存呢？

虚存抽象：

• 进程的地址空间
• 分页机制
• 分页机制和虚拟存储

进程的地址空间

进程的地址空间中有什么

进程的地址空间 = 内存中若干连续的 “段”，每一段是可访问的（读/写/执行）的内存，可能映射到某个文件和 / 或在进程间共享。

进程执行指令需要代码、数据、堆栈：

• 代码（如main，%rip会从此处取出待执行的指令）
• 数据（如static int x）
• 堆栈（如int y）

地址空间中还有：

• 动态链接库
• 运行时分配的内存

以上这些都可以直接用指针访问。

那么，这个地址空间是怎么创建的呢？创建之后，我们还可以修改它吗？肯定是能的，如动态链接库可以动态地加载。

管理进程地址空间的系统调用

// 映射
void *mmap(void *addr, size_t length, int prot, int flags, int fd, off_t offset);
int munmap(void *addr, size_t length);// 修改映射权限
int mprotect(void *addr, size_t length, int prot);

mmap的作用就是把磁盘文件的一部分直接映射到进程的内存中

说人话：在状态机上增加或者删除一段可访问的内存。

把文件映射到地址空间？

它们好像的确没什么区别：

• 文件 = 字节序列
• 内存 = 字节序列
• 操作系统允许这样映射好像挺合理的，下一课中，ELF loader用mmap非常容易实现，解析出要加载哪部分到内存，然后直接mmap就完了。

查看进程的地址空间

pmap

pmap命令可以查看某个进程的地址空间：

pmap [PID]

动态链接 / 静态链接的地址空间

我们准备一个死循环C程序：

int main(){while (1);
}

分别用动态链接和静态链接的方式来编译它：

gcc test.c -o test_d.out
gcc -static test.c -o test_s.out

分别把得到的test_d.out和test_s.out后台执行并用pmap来查看它们的地址空间：

$ ./test_d.out &
[1] 5002
$ ./test_s.out &
[2] 5015pmap 5002
pmap 5015

分别得到动态链接和静态链接的pmap如下：

5002:   ./test_d.out
000055cfab135000      4K r-x-- test_d.out
000055cfab335000      4K r---- test_d.out
000055cfab336000      4K rw--- test_d.out
00007f26750a9000   1948K r-x-- libc-2.27.so
00007f2675290000   2048K ----- libc-2.27.so
00007f2675490000     16K r---- libc-2.27.so
00007f2675494000      8K rw--- libc-2.27.so
00007f2675496000     16K rw---   [ anon ]
00007f267549a000    164K r-x-- ld-2.27.so
00007f2675691000      8K rw---   [ anon ]
00007f26756c3000      4K r---- ld-2.27.so
00007f26756c4000      4K rw--- ld-2.27.so
00007f26756c5000      4K rw---   [ anon ]
00007fff1d64d000    132K rw---   [ stack ]
00007fff1d6cd000     12K r----   [ anon ]
00007fff1d6d0000      4K r-x--   [ anon ]
ffffffffff600000      4K --x--   [ anon ]total             4384K

5015:   ./test_s.out
0000000000400000    728K r-x-- test_s.out
00000000006b6000     24K rw--- test_s.out
00000000006bc000      4K rw---   [ anon ]
0000000000e17000    140K rw---   [ anon ]
00007fff1bf5b000    132K rw---   [ stack ]
00007fff1bfc5000     12K r----   [ anon ]
00007fff1bfc8000      4K r-x--   [ anon ]
ffffffffff600000      4K --x--   [ anon ]total             1048K

可以看到动态链接比静态链接多了很多动态链接库.so，占用的内存空间也较大。而通过ls -l命令，我们发现动态链接生成的可执行文件所占的磁盘空间更小。

pmap的实现

我们不禁好奇pmap是怎样实现的，可以通过追踪系统调用的strace工具来查看：

strace pmap 5002

实际上，我们多次强调过的一个概念：程序就是一个状态机，而这样一个状态机想要得到操作系统里的任何东西，都要通过系统调用，所以当我们想知道pmap这样的程序是怎样实现的，最好的办法就是去看一下它执行了哪些系统调用，因此说追踪系统调用的strace工具是十分有用的。

言归正传，上述pmap指令的输出中最关键的是这一句：

openat(AT_FDCWD, "/proc/5002/maps", O_RDONLY) = 3

我们看到，pmap是去读/proc文件中相关进程号的内存信息maps。（关于/proc：linux /proc 详解）

我们发现了什么宝藏？

我们直接看一下上面动态链接的可执行文件的进程：

cat /proc/5--2/maps

输出：

55cfab135000-55cfab136000 r-xp 00000000 103:02 28869833                  /home/song/CppProjects/test_d.out
55cfab335000-55cfab336000 r--p 00000000 103:02 28869833                  /home/song/CppProjects/test_d.out
55cfab336000-55cfab337000 rw-p 00001000 103:02 28869833                  /home/song/CppProjects/test_d.out
7f26750a9000-7f2675290000 r-xp 00000000 103:02 8393695                   /lib/x86_64-linux-gnu/libc-2.27.so
7f2675290000-7f2675490000 ---p 001e7000 103:02 8393695                   /lib/x86_64-linux-gnu/libc-2.27.so
7f2675490000-7f2675494000 r--p 001e7000 103:02 8393695                   /lib/x86_64-linux-gnu/libc-2.27.so
7f2675494000-7f2675496000 rw-p 001eb000 103:02 8393695                   /lib/x86_64-linux-gnu/libc-2.27.so
7f2675496000-7f267549a000 rw-p 00000000 00:00 0
7f267549a000-7f26754c3000 r-xp 00000000 103:02 8393690                   /lib/x86_64-linux-gnu/ld-2.27.so
7f2675691000-7f2675693000 rw-p 00000000 00:00 0
7f26756c3000-7f26756c4000 r--p 00029000 103:02 8393690                   /lib/x86_64-linux-gnu/ld-2.27.so
7f26756c4000-7f26756c5000 rw-p 0002a000 103:02 8393690                   /lib/x86_64-linux-gnu/ld-2.27.so
7f26756c5000-7f26756c6000 rw-p 00000000 00:00 0
7fff1d64d000-7fff1d66e000 rw-p 00000000 00:00 0                          [stack]
7fff1d6cd000-7fff1d6d0000 r--p 00000000 00:00 0                          [vvar]
7fff1d6d0000-7fff1d6d1000 r-xp 00000000 00:00 0                          [vdso]
ffffffffff600000-ffffffffff601000 --xp 00000000 00:00 0                  [vsyscall]

前面都好理解，是我们进程执行时的代码、数据、堆栈、动态链接库等，但是最后那三个：vvar、vdso、vsyscall是什么鬼？

vvar、vdso、vsyscall是什么鬼？

让内核和进程共享数据 (内核可写，进程只读)

• vvar: 内核和进程共享的数据

• vdso: 系统调用代码实现 (是操作系统的一部分)

• vsyscall: (ffffffffff600000这么诡异的地址???)

• 是普通系统调用的包装

  • 曾经的 exception-less syscall 实现，但存在安全问题
  • 依然存在，保持向后兼容

vsyscall 的例子

• 时间：内核维护秒级的时间 (所有进程映射同一个页面)
  • 例子：time (2)
    • 我们甚至可以调试它
• getcpu：per-CPU 映射页面

计算机系统里没有魔法！我们理解了 Linux 进程地址空间的全部！

使用共享内存与内核通信

有些系统调用不陷入内核也可以执行，使用共享内存和内核通信！

• 内核线程在 spinning 等待系统调用的到来
• 收到系统调用请求后立即开始执行
• 进程 spin 等待系统调用完成
• 如果系统调用很多，可以打包处理

实现虚拟存储：分页机制

需求分析

我们的操作系统看到的内存是真实的物理内存，而为各个线程提供的，即线程看到的是虚拟内存。那么，操作系统怎样事项这一虚拟化呢？

操作系统希望实现地址空间的管理（mmap、munmap API）

• 进程的地址空间是由若干 “段” 组成的，但是操作系统只拥有一个物理地址空间（物理内存）
• 操作系统需要
  • 为进程存储各个段的信息（例如在struct proc里）
  • 在物理内存中实际分配内存（ pmm->alloc() ）
  • 借助硬件的机制实现虚拟化 （CPU在执行用户进程时，强制进行地址翻译）

所以，我们需要一个函数 $f:[0,M)\to [0,M)$，把 ”虚拟地址“ 翻译为 ”物理地址“ ，毕竟我们真实的物理内存只有一份，$f$ 应当由操作系统控制，即应用程序不可见 $f$。

操作系统为每个进程准备一个映射函数 $f$ ，当进程运行时，$f$ 被 ”加载“ 到CPU上，此后该进程每次访问内存，都需要通过CPU上对应的 $f$ 来进行从该进程可见的虚拟内存到真实物理内存的映射，而该进程的任何越权访问物理内存地址，都将触发异常（缺页？）。

应当注意，我们的 $f$ 有以下几方面的要求：

• 支持 $f$ 在运行时动态地进行修改（mmap，munmap）
• 非常节约：$f$ 的存储开销必须远小于实际使用的内存，总不能为了维护映射函数 $f$ 所使用的内存比实际要使用的内存还多
• 非常高效：因为每次访问内存都要计算 $f$， 因此其实现需要非常高效

分页机制

把地址空间切成大小为 $p$ 的 “页面” ，比如在x86中，页面大小为4KiB。只维护以页面为单位的映射，而非整个物理内存大小的虚拟内存到整个物理内存的映射。这样我们要维护：$[0,M/p)\to [0,M/p)$ 的映射。

我们有这样一个基本假设：进程内存地址的空间局部性，即绝大部分页面都没有映射，且映射一般都是连续的空间

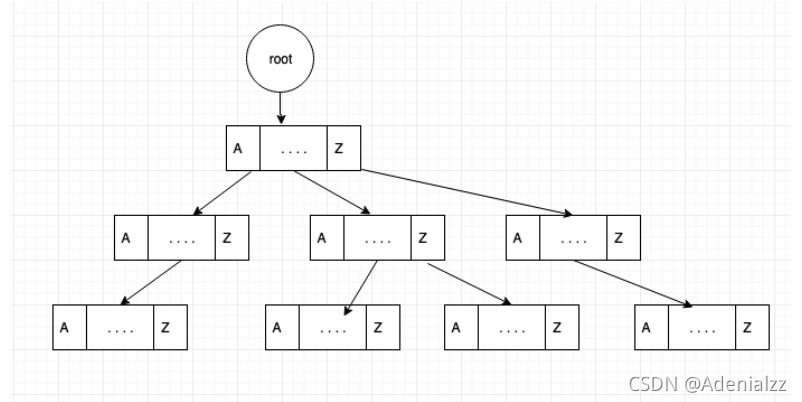

Radix Tree(Trie) + TLB(Translation Lookaside Buffer)：

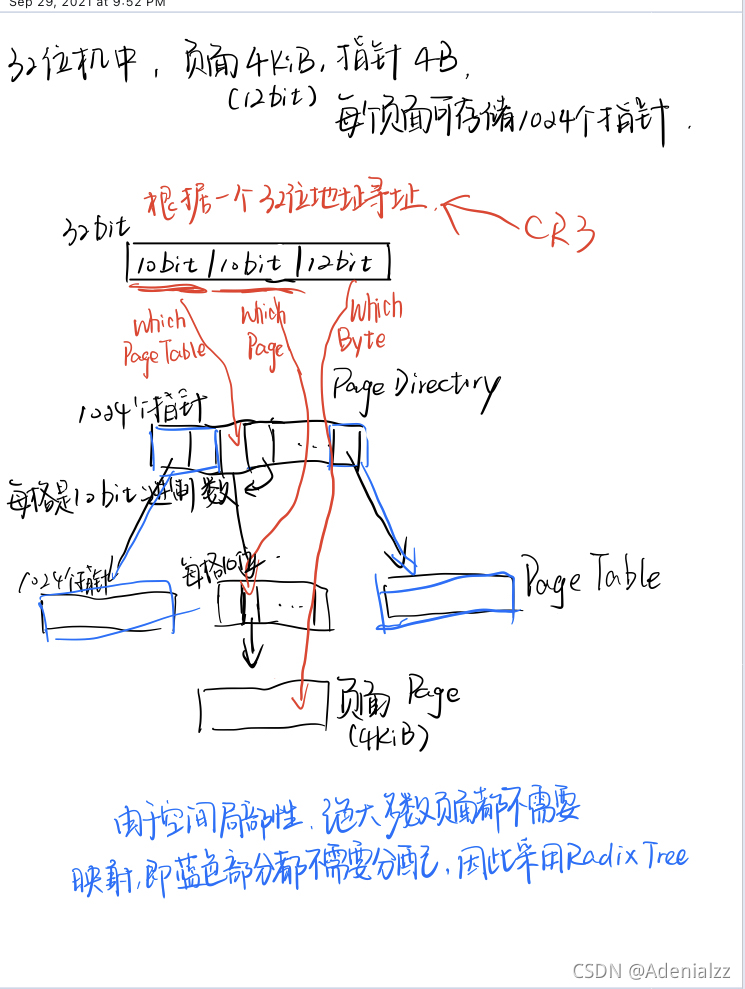

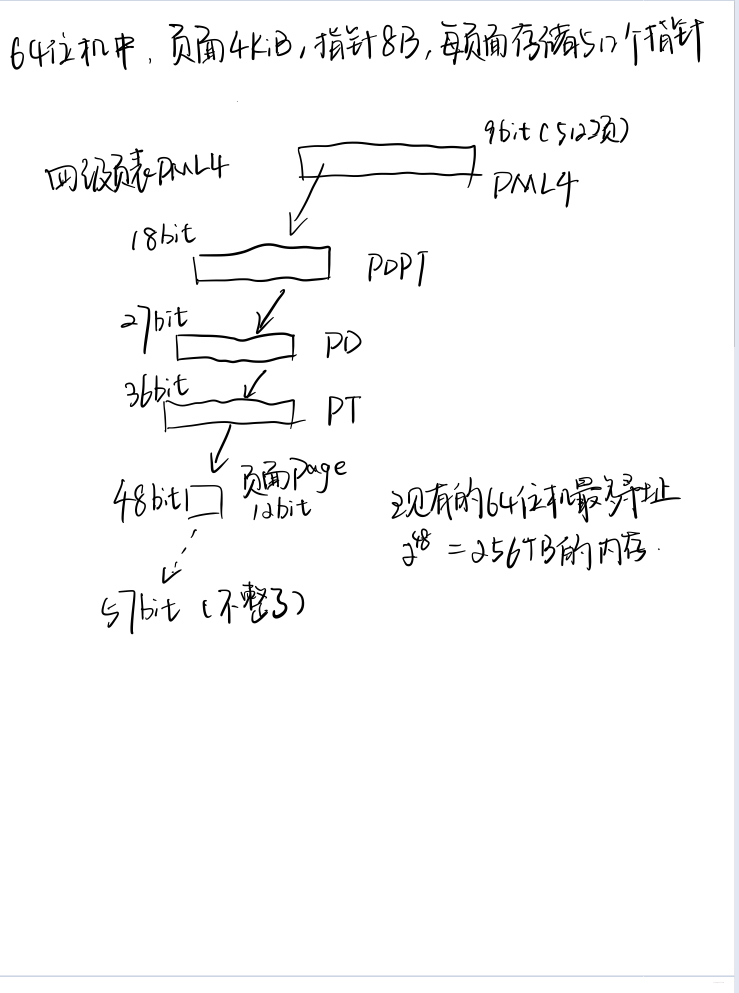

32位机和64位机的分页寻址过程如图所示：

分页+保护：实现虚拟化

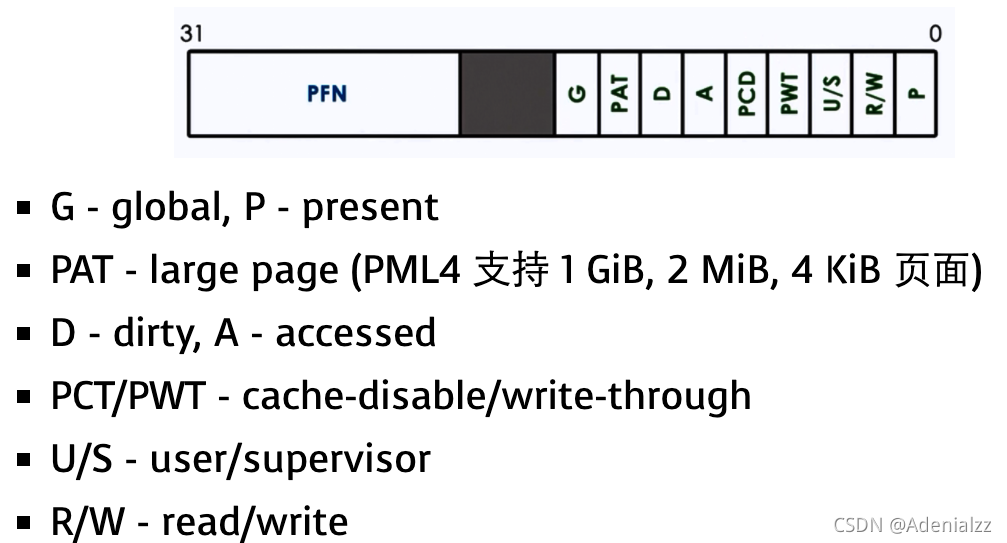

映射是页面到页面的，也就意味着映射的低位永远是0，4kiB的页面就会有12bits空闲，可以用来存储页面的存储保护等信息。

分页机制与虚拟存储

mmap并不需要为进程分配任何页面，只需要 “让操作系统知道这么映射” 就够了，进程访问页面会进入缺页进入操作系统。

操作系统并不需要在这一段创建的时候，就立即给进程分配内存，而是操作系统完全可以等到进程真正访问这个页面并发生缺页时，再去分配这块内存。当然，如果操作系统根据之前的映射发现进程访问的这块内存是不合法的，就会Segmentation Fault。

缺页

缺页时操作系统会得到缺页的地址（%cr2），根据操作系统维护的进程地址信息分配页面。

Memory-Mapped File：一致性

这样的设计也有些问题需要明确，比如：

• 如果把页面映射到文件
  • 修改什么时候生效（立即生效，会造成大量的磁盘IO；等到unmap或者进程结束在生效，又太迟了）
  • 若干映射到同一个文件的进程（共享一份内存？各自有本地的副本？）

Takeaways and Wrap-up

虚拟化

• 程序 = 状态机 （进程的地址空间里到底有什么）
• 操作系统 = 状态机的管理者，借助硬件（物理状态机）实现多个并发执行的虚拟状态机（进程）
• 状态机中的地址空间（虚拟地址空间）
  • 应用视角：用mmap系统调用管理
  • 硬件视角：用分页机制实现
