(2021) 22 [持久化] 1-Bit的存储

南京大学操作系统课蒋炎岩老师网络课程笔记。

视频：https://www.bilibili.com/video/BV1HN41197Ko?p=22
讲义：http://jyywiki.cn/OS/2021/slides/12.slides#/

背景

回顾

操作系统是什么？一组对象 + 一组API

• 一组对象
  • UNIX: everything is a file
    • 数据 /bin/sh, a.txt, …
    • 设备 /dev/tty, /dev/sda, …
• 一组 API
  • open, read, write, fork, execve, exit, mmap, …

最后没有解释的部分 ：持久化

• 文件是如何实现的？
• 为什么关机以后文件还在？

本次课程的目标

理解 1-bit 在物理世界中是如何存储的，以及它们背后的存储设备

• 磁：磁带、磁盘、软盘
• 光：光盘、CD-RW
• 电：NAND Flash

为什么要在这门课讨论持久化？持久化：有关 “操作系统对象” 的故事

• “最小” 操作系统里的对象
  • 进程 (状态机)
  • (持久保存) 的数据 (文件)
    • making information persist, despite computer crashes, disk failures, or power outages is a tough and interesting challenge
  • 文件系统接管了 UNIX 世界的 “对象管理”

存储介质及评估方法

持久化：需要 “non-volatility”

• 能把 1-bit 稳定持久地存储在物理世界
  • 再次见证人类的历史！

存储设备

• 逻辑上可以看成是一个 bit/byte array
  • 1 TB 的磁盘 = 1T 个 1-byte (8∗1012 个 1-bit)
  • 通常支持按块 (block) 的方式读写
    • 区别于 RAM (Random Access Memory)
• 评价方法：价格、扩展性 (容量)、速度、可靠性

存储介质：磁

磁带

介绍

用 “磁化方向” 表示 1-Bit 信息，物理空间一定区域的磁介质，将N/S 极的朝向作为 1-bit。

分析

• 价格：非常低

• 扩展性 (容量)：非常高

• 读写速度：顺序读取：勉强；随机读取：几乎完全不行。

• 可靠性：存在机械部件、需要保存的环境苛刻。

• 今天的应用场景：冷数据的专用备份

磁鼓

介绍

“并行版” 磁带

如果把磁带看成 “一维” 存储，磁鼓就是磁带的集合。

分析

• 更快的速度
• 更好的随机 read/write 性能

磁盘*

介绍

“二维并行版” 磁带

• 我们可以用整个二维平面来存储 bits
• 在二维平面上寻址需要两个维度的控制

依靠 3D 技术，有望突破 100 TB 存储。

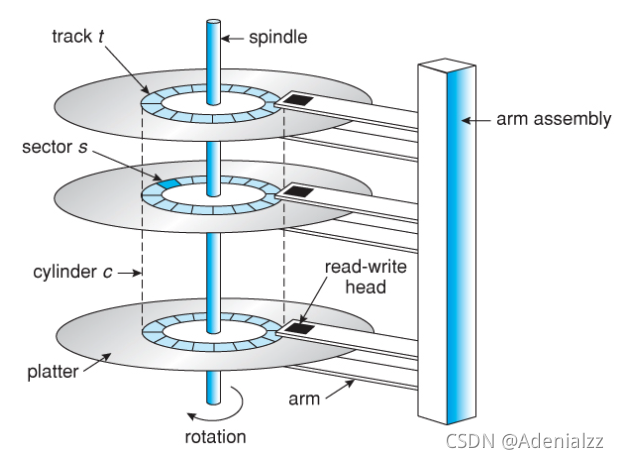

盘片 + 柱面 + 磁道 + 扇区 = 定位到 512 字节

• 为了读/写一个扇区
  1. 读写头需要到对应的磁道
  2. 转轴将盘片旋转到读写头的位置

分析

分析

• 价格：很低

• 扩展性 (容量)：很高 (二维平面上铺满的磁带 + 多个盘片)

• 读写速度：顺序读取：较高；随机读取：勉强。

• 可靠性：存在机械部件、磁头划伤盘片导致数据损坏

• 今天的应用场景：计算机系统的主力数据存储 (海量数据：便宜才是王道)

性能调优

为了读/写一个扇区

1. 读写头需要到对应的磁道
   • 7200rpm → 120rps → “寻道” 时间 8.3ms
2. 转轴将盘片旋转到读写头的位置
   • 读写头移动时间通常也需要几个 ms

通过缓存/调度等缓解

• 例如著名的 “电梯” 调度算法
• 现代 HDD 都有很好的 firmware 管理磁盘 I/O 调度
  • /sys/block/[dev]/queue
  • noop deadline [cfq]

软盘

介绍

降低交换数据的成本：把磁盘 (硬盘) 的读写头和盘片分开，分成电脑上的读写头 (drive) 和磁盘 (disk)。

分析

• 价格：低

• 扩展性 (容量)：低 (暴露的存储介质)

• 读写速度：顺序/随机读取：低

• 可靠性：低 (暴露的存储介质)

• 今天的应用场景：躺在博物馆供人参观

存储介质：坑（光）

除了磁介质以外，还有别的办法可以存储 1-bit 吗？

CD (Compact Disk)

介绍

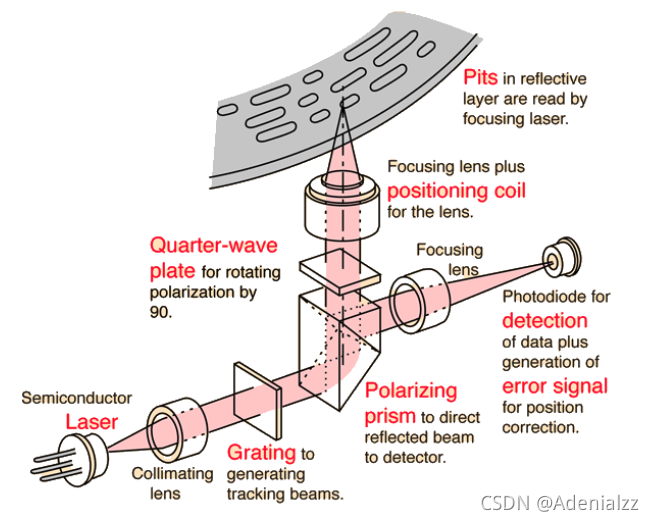

在完美反射光线的表面上挖出 (几乎) 不反射光线的坑，激光扫过表面，就能读出坑的信息来。

由飞利浦 (激光碟片) 和索尼 (数字音频) 发明。

分析

• 价格：很低 (而且很容易通过 “压盘” 复制)

• 扩展性 (容量)：高

• 读写速度：顺序读取速度高；随机读取勉强；写入速度近乎为零 (挖坑容易填坑难)

• 可靠性：高

• 今天的应用场景：数字媒体的分发 (即将被互联网 “按需分发” 淘汰)

”挖坑“ 技术的进展

CD (740 MB)：780nm 红外激光

DVD (4.7 GB)：635nm 红色激光

Blue Ray (100 GB)：405nm 蓝紫色激光

“挖坑” 不只是数据存储

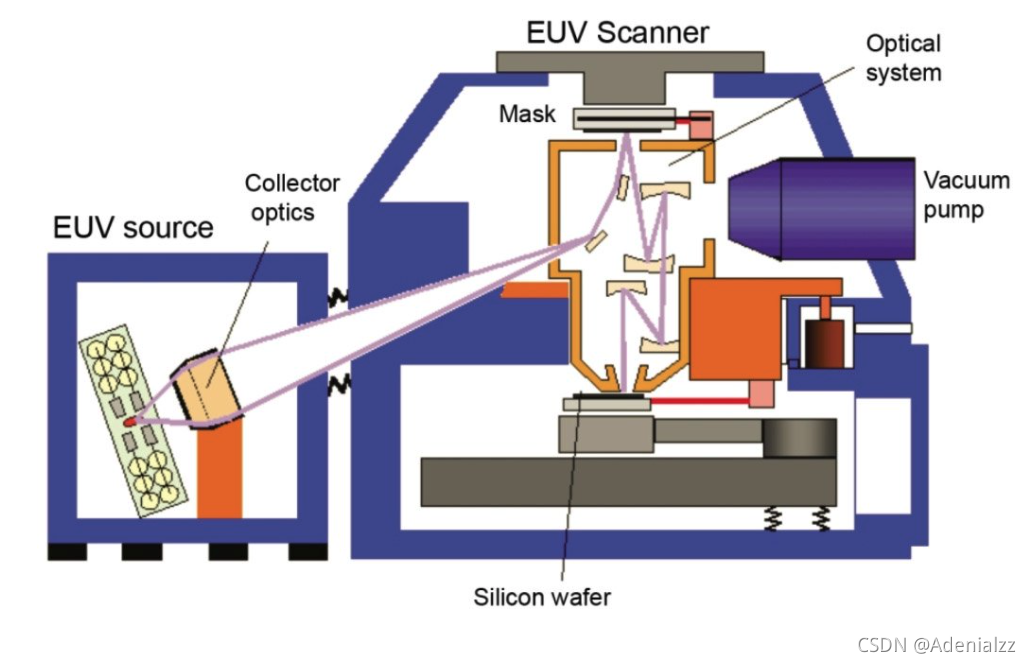

光刻机

CD-RW

能否克服只读的限制？

• 方法 1

  • 用激光器烧出一个坑来 (“刻盘”)
  • 使用持久化数据结构 (append-only)

• 方法 2：改变材料的反光特性

  • PCM (Phase-change Material)
  • How do rewriteable CDs work?

存储介质：电

之前的持久存储介质都有致命的缺陷

• 磁：机械部件导致 ms 级延迟
• 坑 (光): 一旦挖坑，填坑很困难 (CD是只读的)

最后还得靠电 (电路) 解决问题

Solid State Drive

介绍

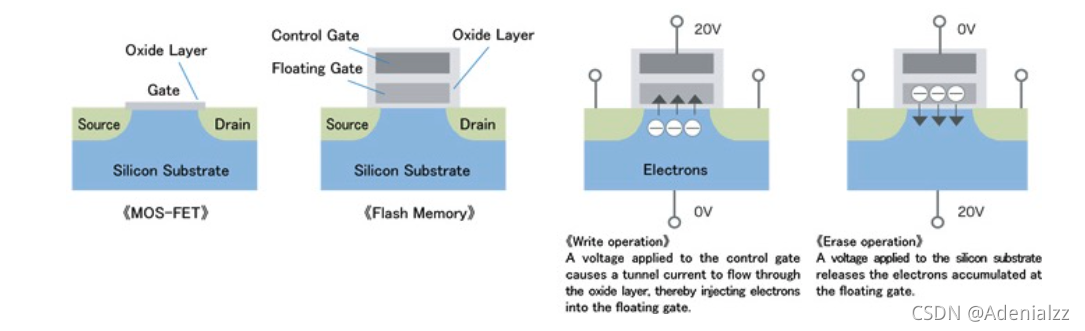

Flash Memory “闪存”：floating gate 的充电/放电实现 1-bit 信息的存储。

分析

• 价格：低 (大规模集成电路，便宜)
• 扩展性 (容量)：高 (3D 空间里每个 (x,y,z) 都是一个 bit)
• 读写速度：高(直接通过电路读写)
  • 不讲道理的 IMBA 特性：容量越大，速度越快 (电路级并行)
  • 快到需要淘汰了旧的 SATA 接口标准 (NVMe)
• 可靠性：高 (没有机械部件，随便摔)。

但有一个意想不到的缺点 (大家知道是什么吗？) —> 寿命较短。

寿命

放电 (erase) 做不到 100% 放干净

• 放电数千/数万次以后，就好像是 “充电” 状态了
• dead cell; “wear out”
  • 必须解决这个问题 SSD 才能实用

USB Flash Disk

介绍

优盘容量大、速度快、相当便宜。很快就取代了软盘，成为了人手 $n$ 个的存储介质。

• Compact Flash (CF, 1994)

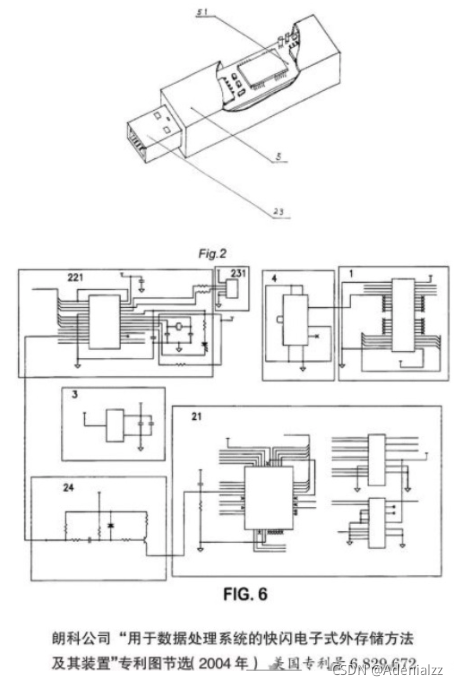

• USB Flash Disk (1999, “朗科”)

NAND Wear-Out 的解决：软件定义磁盘

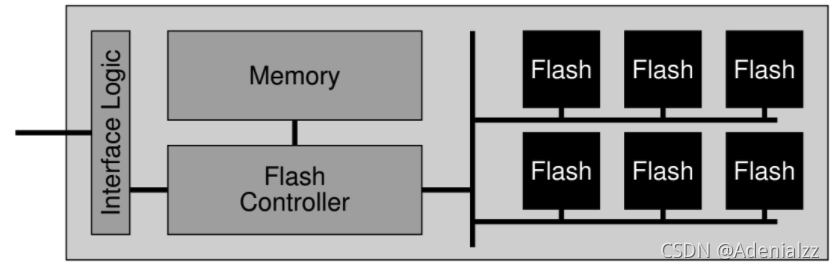

每一个 SSD 里都藏了一个完整的计算机系统

• FTL: flash translation layer，“wear leveling”: 软件管理那些可能出问题的 blocks。

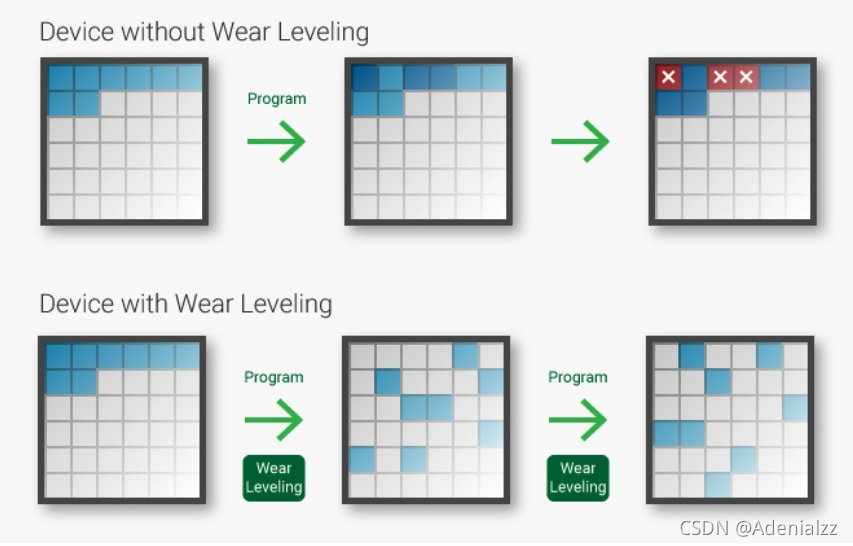

wear leveling

维护一个 block lookup table (BLT)

• 然后 copy-on-write!
• 垃圾回收、block 重分配……

U盘和SSD的区别

优盘, SD 卡, SSD 都是 NAND Flash

• 但软件/硬件系统的复杂程度不同，效率/寿命也不同
  • 典型的 SSD
    • CPU, on-chip RAM, 缓存, store buffer, 操作系统 …
    • 寿命: ~1 PiB 数据写入 (~1,000 年寿命)
  • SD 卡
    • SDHC 标准未规定
      • 黑心商家一定会偷工减料 (毕竟接口完全一样)
    • 但良心厂家依然有 ARM 芯片

一定不要用便宜的优盘保存重要数据

FTL: 性能、可靠性、安全性的难题

大家可记得修电脑引发的血案？

• 首先，(快速) 格式化是没用的（如实验M5）。
• 在你理解了 FTL 之后，即便格式化后写入数据 (不写满)，同一个 LBA 被覆盖，PBA 依然存储了数据 (copy-on-write)。

总结

本次课内容与目标

• 理解 1-bit 在物理世界中是如何存储的
  • 磁、光、电和它们对应的存储设备

Takeaway messages

• 存储技术一直在发展
  • 多核心处理器、GPU、TPU, … 全部都对内存带宽有巨大的需求
  • NVM 容量超过 DRAM, 性能开始接近 DRAM, 会发生什么？
    • 例子: Intel/Micron 3D XPoint (PCM)
• 将来，计算机系统基础/操作系统书的教科书必将被改写
