(2021) 24 [持久化] 文件系统API

南京大学操作系统课蒋炎岩老师网络课程笔记。

视频：https://www.bilibili.com/video/BV1HN41197Ko?p=24
讲义：http://jyywiki.cn/OS/2021/slides/14.slides#/

背景

回顾

硬件视角：持久化的“层层抽象”

物理层1-bit存储
设备层I/O设备（寄存器）
驱动层（可读可写可控制的对象）

用户（应用程序）视角：对象 + API

C:\Program Files\…
/etc/apt/souces.list
/bin/bash

中间的部分：文件系统

本次课的内容和目标

理解 “文件系统” 的设计

“文件系统” 的需求分析
- 需要什么对象
- 提供什么 API

文件系统概述

为什么需要文件系统？

存点什么

计算机：辅助人类更好地完成物理世界中的任务开机以后，必须得有点 “代表物理世界” 的东西。

“开机” 后操作系统中应该有的对象

各类数据
- 《操作系统》点名册/成绩单/Online Judge 结果/…
- 处理这些数据的程序
  - wc, grep, vim, LibreOffice, …
  - libc, X11, gnome-settings-manager, …
这些 “对象” 应该被持久地保存在介质上

别乱套

没问题！我们已经讲过 1-bit 的存储了，但让应用程序直接通过驱动访问存储设备 (1950s)？不合适！这样就乱套了。

今天的系统中有不止一个程序

每个程序还需要考虑各种访问权限、并发控制……
程序出 bug 了，不小心弄坏了整块磁盘

文件系统：设计目标

提供合理的 API 使多个应用程序能共享数据
提供一定的隔离，使恶意/出错程序的伤害不能任意扩大
- 这就是文件系统
  - 你会怎么办？

文件系统：存储设备的虚拟化

磁盘 (I/O 设备) = 一个可以读/写的字节序列 —> 虚拟磁盘 (文件) = 一个可以读/写/的动态字节序列

结合我们操作系统课前面所学，可以类比：

进程抽象：一个 CPU → 切分时间片，在时间上共享
虚拟存储：一份内存 → 划分给多个虚拟地址空间
文件系统：一个物理磁盘 → 多个虚拟磁盘

文件系统 API: 虚拟磁盘管理

需要解决的问题
- 虚拟磁盘的命名、查找、权限
- 虚拟磁盘的操作 (读写)

虚拟磁盘：命名管理

接下来我们就来看看，两个最主流的文件系统是如何实现磁盘到虚拟磁盘的虚拟化的。

文件系统 = “虚拟磁盘名” 到 “虚拟磁盘对象” 的映射

我们的系统中可能会有上百万个文件，这时候，局部性就发挥很大作用了。

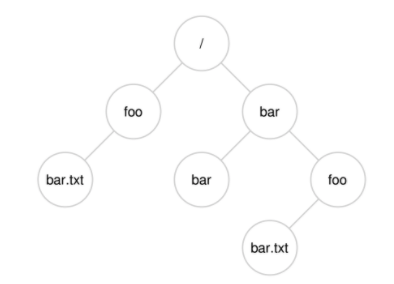

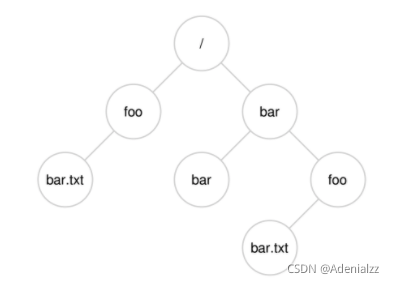

目录：文件/目录的集合 (形成一棵树)，逻辑相关的数据存放在相近的目录

在这里插入图片描述

.
└── 学习资料├── .学习资料(隐藏)├── 问题求解1├── 问题求解2├── 问题求解3└── 问题求解4

Windows文件系统

树总得有个根结点

Windows: 每个驱动器是一棵树

C:\：“C 盘根目录”
- C:\Program Files\, C:\Windows, C:\Users, …
D:\： “D 盘根目录”
- D:\学习资料\
优盘分配给新的盘符
为什么没有 A:\, B:\? A、B盘历史上是为软驱预留的

Linux、UNIX文件系统

UNIX/Linux只有一个根/，其他没有了，那第二个设备呢？优盘呢？？？该怎么办

文件系统的挂载

挂载设备

UNIX 允许任何一个目录都可以 “挂载” 一个设备代表的目录树

非常灵活的设计；充分利用了目录的局部性。

比如 128G 优盘分成了两个 64G 分区 (Linux/和 exFAT)

可以直接使用mount命令 “挂载” 到一个目录上

目录里原先的内容会暂时消失 (但不会丢失)，改换为你挂载的设备的内容。
/, /home, /var 可以是独立的磁盘

如何 mount 一个文件？

disk-img.tar.gz的挂载：创建一个 “loopback” 设备（lsblk 可以看到），实际上loopback相当于是将一个文件（虚拟磁盘设备）反虚拟化为一个设备。
然后就变成挂载设备了，可以 strace 一下，看看操作系统提供了哪些 API。

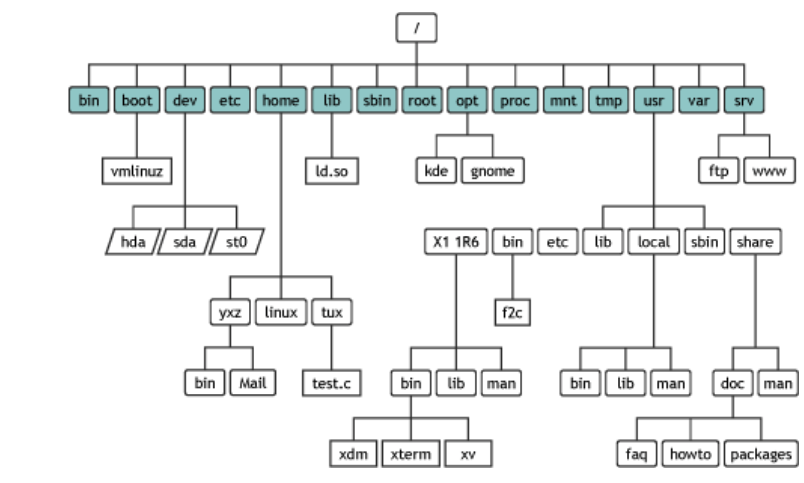

Filesystem Hierarchy Standard (FHS)

Linux的文件树标准。

在这里插入图片描述

挂载机制的好处

挂载机制非常灵活，比如说，你有两块磁盘，那你可以将你的/根目录和/home主目录分别挂载在两块磁盘上，在/根目录下创建一个空的主目录即可。这样的好处是对根目录和主目录的访问带宽就分开了，你可以同时读写这两个目录下的内容。

目录API（系统调用）

目录管理：创建、删除、遍历

这个简单

mkdir
- 创建一个目录
- 可以设置访问权限
rmdir
- 删除一个空目录
- 没有 “递归删除” 的系统调用
  - (应用层能实现的，就不要在操作系统层实现)
  - rm -rf 会遍历目录，逐个删除 (试试 strace)
getdents
- 返回count个目录项 (ls, find, tree 都使用这个)，以点开头的目录会被系统调用返回，只是 ls 没有显示。

  ls不显示以.所有开头的文件的文件，这时为了隐藏当前目录.和上一级目录..，但是在实现上所有以.开头的文件或目录都不会被显示。这使得我们可以通过在文件或目录前面加.来对其做简单的隐藏。使用ls -a可以显示全部。

小启示：我们遇到Linux系统中的问题时通常会上Stack Overflow来查找别人解决问题的方法，这当然是很好的，Stack Overflow有许多有用的技巧。但实际上，Linux系统是self-contain的，即就算没有互联网，我们也可以通过man page配合strace等工具来找到我们想要的一切说明，并且，man page是最权威的。当然，Stack Overflow上的一些别人的巧妙的方法也是互联网搜索的优势。

硬（hard）链接

UNIX文件指针

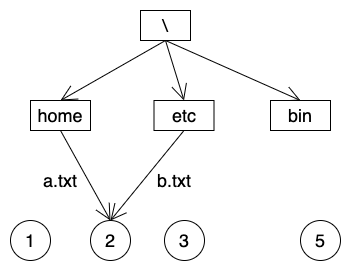

在UNIX中，文件和目录完全不是同一个概念，虽然我们平时看着它们仿佛并列地躺在某个文件夹下。但实际上，目录是树状结构组织的，而文件，却是每个目录指向某个文件的指针。并且，每个文件都有一个编号，可能会有多个目录下的多个指针都指向同一个编号的文件。它们虽然存在于不同的目录下，甚至名称也不同，但是同一个编号的文件是完全相同的，修改也是同步的。如下图所示：

在这里插入图片描述

我们可以做这样的测试：

创建测试目录并在其中的a.txt写入Hello World！

mkdir test && cd test && touch a.txt
vim a.txt # 写入 Hello World！

创建a.txt的硬链接b.txt：

ln a.txt b.txt

我们查看两个文件的内容，输出显示都是同样的Hello World：

cat *.txt
# 输出：
# Hello World!
# Hello World!

这时，我们修改b.txt的内容为Hello World! Changed~，再查看两个文件的内容：

vim b.txt		# 更改为 Hello World! Changed~
cat *.txt
# 输出：
# Hello World! Changed~
# Hello World! Changed~

结果两个文件都被修改了，这就是硬链接，我们可以通过-i参数查看文件的编号：

ls -i
# 输出：
# 8593746 a.txt  8593746 b.txt

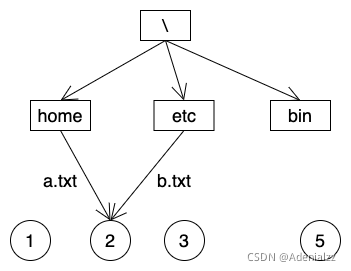

可以看到，两个文件其实是同一个编号的文件的不同链接。即硬链接的图示如下：

在这里插入图片描述

硬链接

注意：

目录中仅存储指向文件数据的指针
允许一个文件被多个目录引用
不能链接目录 ❌
不能跨文件系统 ❌

小知识：其实所有的文件都是硬连接 (ls -i 查看)

删除的系统调用称为 “unlink” (引用计数)

应用场景

可以给文件起别名，同步，省空间。

需求：系统中可能有同一个运行库的多个版本

libc-2.27.so, libc-2.26.so, …
还需要一个 “当前版本的 libc”
- 程序需要链接 “libc.so.6”
- 能否避免文件的一份拷贝？

软（symbolic）链接

软链接：在文件里存储一个 “跳转提示”，相当于”快捷方式“。

软链接也是一个文件
- 当引用这个文件时，去找另一个文件
- 另一个文件的绝对/相对路径以文本形式存储在文件里
- 可以跨文件系统、可以链接目录、……好处多多
- 甚至，符号链接可以指向一个暂时不存在的文件或目录，只要这个不存在文件或目录将来某天存在了，这个符号链接就会生效

ln -s 创建软链接，用的是symlink 系统调用。现在系统中/lib下的共享库，通常都是软链接。

我们接着上面硬链接的例子来看一下二者的区别：

再在测试目录下创建a.txt的软链接c.txt：

ln -s a.txt c.txt

我们用-li参数查看测试目录中的三个文件：

ls -li
# 输出
# 8593746 -rw-rw-r-- 2 ps ps 22 10月  1 22:14 a.txt
# 8593746 -rw-rw-r-- 2 ps ps 22 10月  1 22:14 b.txt
# 8593742 lrwxrwxrwx 1 ps ps  5 10月  1 22:35 c.txt -> a.txt

在这里，b，c分别是a的硬、软链接。可以看到，a和c的文件编号是不一样的，因为它们是软链接。但是，它们的修改仍然是同步的，因为我们在试图修改c的时候，系统会顺着上面输出的软链接箭头去寻找，直到找到一个真实的文件或者目录。我们还是来试一下：

vim c.txt # 修改为Hello World! Changed~ Soft~
cat *.txt
# 输出：
# Hello World! Changed~ Soft~
# Hello World! Changed~ Soft~
# Hello World! Changed~ Soft~

与预期一致。此时测试目录下的链接关系应该如下图所示：

在这里插入图片描述

软链接可能带来的麻烦

软链接可以随意创建 (当前可能不合法；但未来可能合法)，操作系统在处理软链接时会执行路径解析，，允许多次间接链接，会有意想不到的复杂性，a → b → c (递归解析)。可以创建软连接的硬链接 (因为软链接也是文件)，通过ls -i 可以看到。

符号链接成环？ln -s . a。所有处理符号链接的程序 (tree, find, …) 都要考虑递归的情况。它们默认遇到软链接就跳过，如果加上-L参数强制使它们考虑软链接的话，它们也会很小心的检测成环和递归的情况并适时退出。

进程的 “当前目录”

working/current directory

pwd 命令或 $PWD 环境变量可以查看
用chdir系统调用修改
- 对应 shell 中的 cd
- 注意 cd 是 shell 的内部命令，不存在 /bin/cd。不能被strace

问题：线程是共享 working directory, 还是各自独立持有一个？

文件API（系统调用）

复习：文件和文件描述符

文件：虚拟的磁盘

磁盘是一个“字节序列”
支持读/写操作

文件描述符：进程访问文件（操作系统对象）的 “指针”

通过open / pipe获得
通过close释放
通过dup / dup2复制
fork时继承

复习：mmap

将一整个文件映射到进程的地址空间。

使用 open 打开一个文件后

用 MAP_SHARED 将文件映射到地址空间中
用 MAP_PRIVATE 创建一个 copy-on-write 的副本

void *mmap(void *addr, size_t length, int prot, int flags,int fd, off_t offset); // 映射 fd 的 offset 开始的 length 字节
int munmap(void *addr, size_t length);
int msync(void *addr, size_t length, int flags);

小问题：

映射的长度超过文件大小会发生什么？
- (RTFM, “Errors” section): SIGBUS…
  - bus error 的常见来源 (M5)
  - ftruncate 可以改变文件大小

文件系统的游标（偏移量）

文件系统的游标（偏移量）介绍

文件的读写时，文件描述符自带 “游标”，这样就不用每次都指定文件读/写到哪里了，方便了程序员顺序访问文件

例子

read(fd, buf, 512); - 第一个 512 字节
read(fd, buf, 512); - 第二个 512 字节
lseek(fd, -1, SEEK_END);- 最后一个字节

偏移量管理的问题 1

mmap, lseek, ftruncate 互相交互的情况

初始时文件大小为 0
1. mmap (length = 2 MiB)
2. lseek to 3 MiB (SEEK_SET)
3. ftruncate to 1 MiB

在任何时刻，写入数据的行为是什么？

blog posts 不会告诉你全部
RTFM & 做实验！

偏移量管理的问题 2

我们知道，文件描述符在 fork 时会被子进程继承。那父子进程应该共用偏移量，还是应该各自持有偏移量？

这决定了 offset 存储在哪里

考虑应用场景

父子进程同时写入文件
- 各自持有偏移量 → 父子进程需要协调偏移量的竞争
  - (race condition)
- 共享偏移量 → 操作系统管理偏移量
  - 虽然仍然共享，但操作系统保证 write 的原子性 ✅

偏移量管理：行为

操作系统的每一个 API 都可能和其他 API 有交互

open 时，获得一个独立的 offset
dup 时，两个文件描述符共享 offset
fork 时，父子进程共享 offset
execve 时文件描述符不变
O_APPEND 方式打开的文件，偏移量永远在最后 (无论是否 fork)
- modification of the file offset and the write operation are performed as a single atomic step

这也是 fork 被批评的一个原因，(在当时) 好的设计可能成为系统演化过程中的包袱，今天的 fork 可谓是 “补丁满满”。
