延时电路分析

延时电路经常会用到,RC电路是比较简单的电路。在电路设计中经常会用到将电阻和电容正极连接,电阻另一端接上电源,电容负极接地。
电路

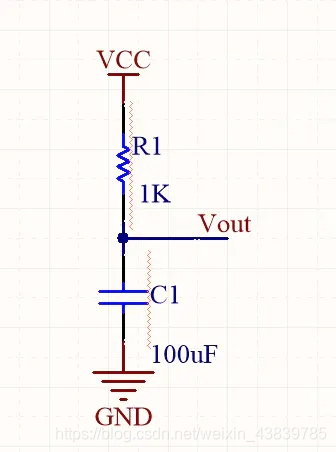

简单的延时电路
上面就是延时的电路图了,延时的时间为T=-ln((VCC-Vout)/VCC)RC,公式中的单位为国际单位,根据上面就能算出延时的时间。

下面通过例子进行分析:

(一)简单应用

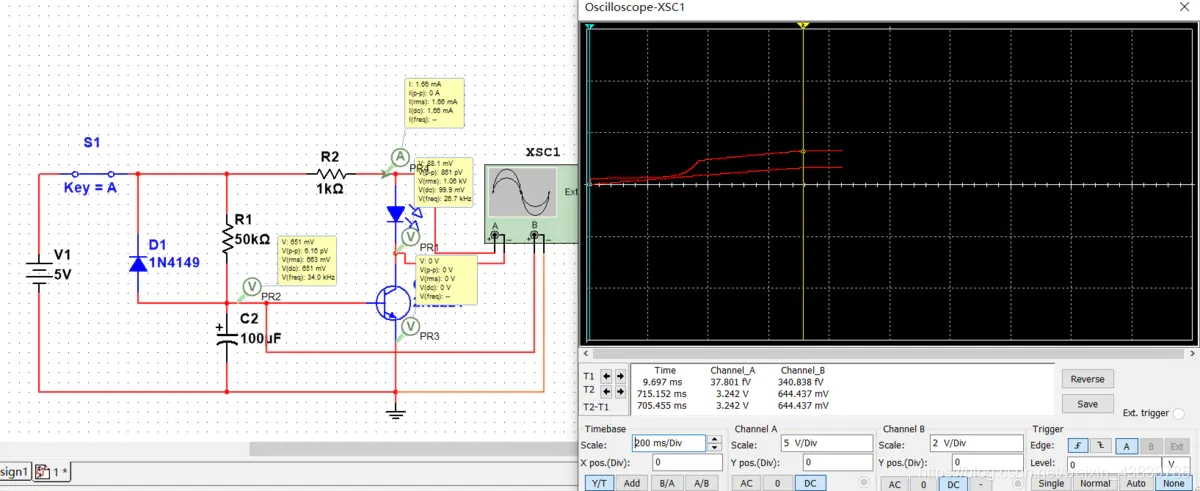

图一
从上面的仿真可以看到三极管从上电到导通用了0.7s左右,这和我们用公式算出来的基本一样,这里注意R1不能选太大,否则三极管不处于开关状态。二极管D1的作用是让电容C1快速放电,同时注意R2的选择,在仿真的时候R2选择1k导致电路电流较小,LED未被点亮。

(二)加稳压管的延时电路

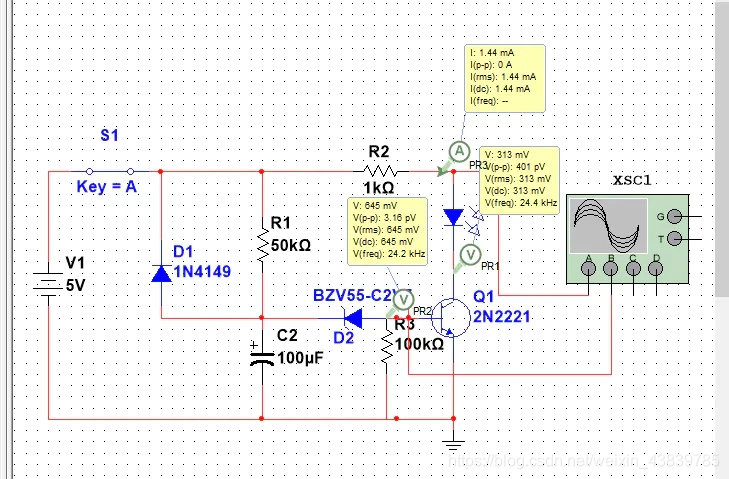

图二
再看图二,主要是多加了一个2.7V的稳压二极管D2,这时候情况就有所改观。可以看到,令三极管开通的电容电压提高了2.7V,也就是说Vt=0.7+2.7=3.4V。入公式算得延时t=5.7S。图二中R3电阻是为了把稳压二极管的反向漏电流导走,防止充电过程中三极管微导通。


本文章仅供学习交流用禁止用作商业用途,版权归作者所有,严禁抄袭,谢谢合作!

微信公众号:zhjj0729

微博:文艺to青年
