echart实现3d地图_3D飞线效果——让线“飞”起来的秘密


在城市规划、统计、交通等行业,地图可视化已成为最直接也最吸引眼球的一种表达方式。例如人群迁徙、人口流动、OD出行、职住分析、客流来源等众多场景都需要用到飞线效果呈现。

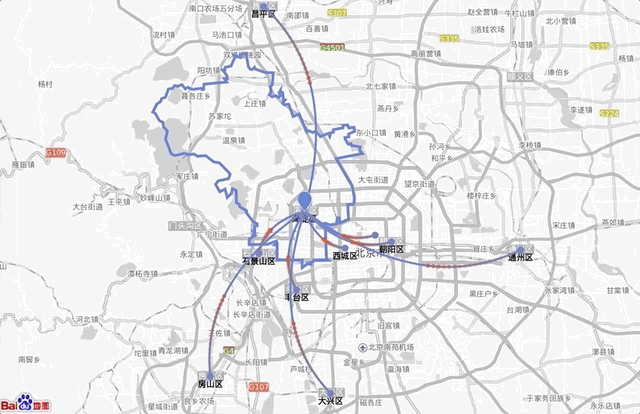

2D飞线效果图

随着可视化技术的进一步发展,传统的2D飞线效果略显单调,而3D飞线可以展示更丰富、更直观、更炫酷的效果。

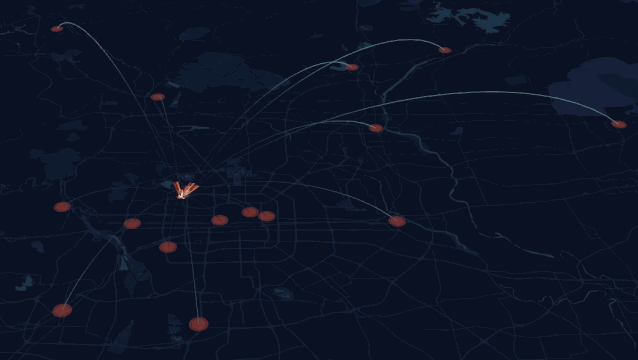

3D飞线效果图

前不久,百度地图慧眼结合地图可视化技术发布了《帝都24小时图鉴》(戳这里查看原文),该项目受到行业内许多技术爱好者的一致好评,更有小伙伴前来咨询:文中炫酷的3D飞线效果是如何实现的?今天,就让百度地图慧眼前端工程师带你探寻“3D飞线”飞起来的秘密。

01 元素准备

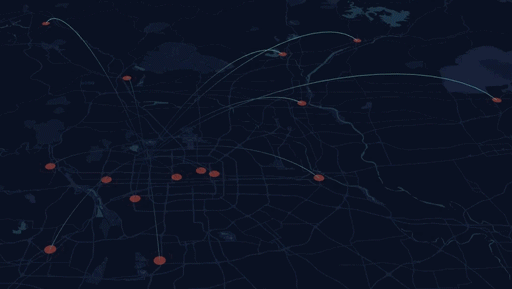

为了实现上图的3D飞线效果,我们需要先分析一下飞线的构成元素。大致上来说,一个完整的飞线效果,无论是2D还是3D,都是由地点、连接线和连接线上的动画点缀构成的。下面,带大家一步步来看看每个部分的实现过程。

02 地点圆的实现

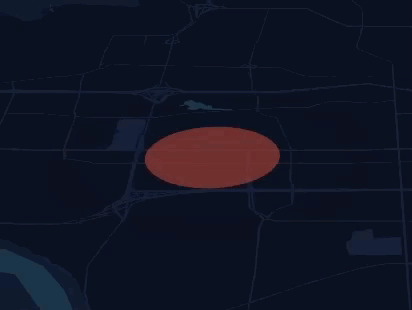

地点圆的组成元素有两样,一个静态的圆形和一个向外逐渐扩散并变透明的圆环。画出这两个图形并不难,但是怎么让这个扩散的圆环动起来呢?

要实现动画,我们可以首先想象一个场景:在一个小本子上的每一页都画一个一模一样的没有腿的小人儿,再在每一页给这个小人画上位置不同的腿,然后快速翻动本子,就可以看到小人儿奔跑的动画了。

现在圆形和圆环都已经画好了,为了让圆环动起来,就需要使用一个名为requestAnimationFrame的函数,简称rAF,rAF是浏览器里专门用于动画效果的一个函数。所以接下来我们在全局设置一个rAF让它一直循环,然后在其中进行一些动画操作,比如这里修改圆环的大小和透明度。而这个rAF就是“画腿”的过程。

03 连接线的实现

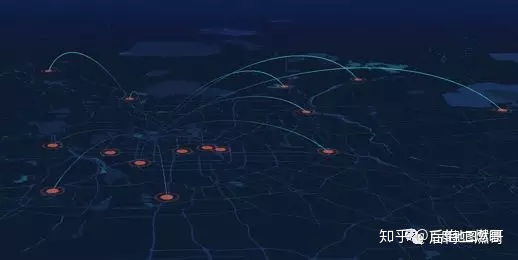

画完了点,我们就要开始准备连接线了。画一条连接线很简单,但是这里为了让它的效果更丰富,就需要处理了一下线条的细节:

1)通过贝塞尔曲线算法,将直线拉成曲线,在3D视角下看起来更有张力。

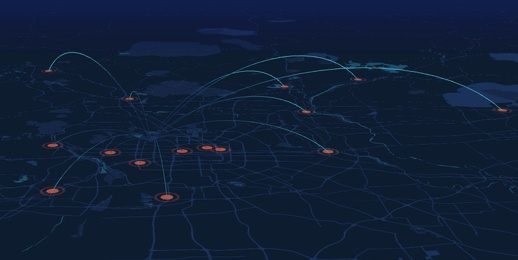

2)给组成曲线的每个顶点赋值不同的颜色,达到颜色、透明度渐变的效果,使其看起来不那么单调。


04 让线“飞起来”

完成了上述的准备工作,接下来才是重头戏。

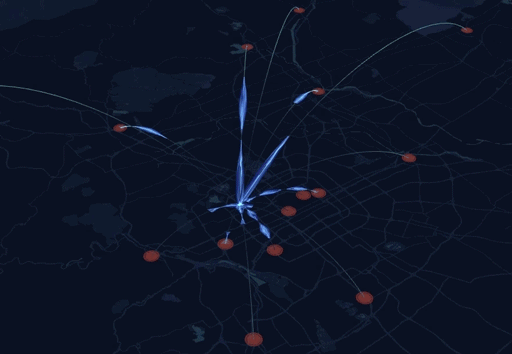

首先,我们在连接线的轨迹上再给它附着上一根带有宽度的线作为点缀,为了避免这根点缀的线看起来太呆,我们用三角函数处理一下它的宽度,让它看起来扭曲一点。然后,我们就要用到上文所说的rAF让它动起来了!


那么问题来了,控制颜色和透明度很简单,该怎么控制它按轨迹移动以及出现与消失呢?

这里用到一个小技巧,我们知道“线”有一个实线与虚线的属性,在这里我们把这根点缀线设置成虚线,然后通过在rAF里修改虚线的dashOffset属性,让它沿着连接线的轨迹一直偏移,就可以在视觉上造成移动的效果了~另外,还可以在rAF里同时改变点缀线的宽度,造成一种“呼吸感”的动画效果,这样上面的动画就完成了。

可是这样的效果还略显呆板,太过整齐划一的动画看久了容易审美疲劳,所以我们再给这个虚线的长度加一份随机的偏移,让它们有一种不规律感。这样,最终版3D飞线就完成了!


05 更多可能效果

之所以说在3D场景,飞线的效果更丰富,就是因为在上面的基础上,我们可以继续发挥,做出更多效果、适配更多场景的飞线~

换个贴图后的样子

模仿喷泉的样子

模仿流星的样子

06 应用成效

百度地图慧眼3D飞线可视化技术,使得人群迁徙、人口流动、OD出行、职住分析、客流来源等场景得以生动、形象表达,有助于城市规划、统计、交通等行业的可视化管理。下图是百度地图慧眼人口监测可视化大屏的效果样例:
