阿里妹导读：最近APP游戏化成为了一个新的风口，把在游戏中一些好玩的、能吸引用户的娱乐方式或场景应用在应用当中，以达到增加用户粘性，提升DAU的效果，成本较低。同时在一些需要对用户有引导性的场景，游戏化还可以使用户更易于接受并完成引导性任务，并通过激励的形式鼓励用户持续沉浸在任务当中，形成良性循环。基于这个思路，闲鱼开发了互动引擎Candy。

什么是Candy引擎？

Candy 是闲鱼技术团队设计开发的一款引擎：

APP嵌入式的、轻量级的、易于开发、性能稳定的互动引擎；
绘制系统高度融合Flutter体系，游戏场景和Flutter UI支持无缝混排；
动画系统对主流格式的支持友好且易扩展。

本文讲解我们为什么要做这款引擎以及我们是如何设计这款引擎的。

缘起

目前APP内嵌小游戏一般采用H5小游戏的方式，而这个方式存在一些隐患，并不被很多应用商店推荐。因此我们需要寻找一种新的安全的方式来实现APP内嵌小游戏，并且我们希望这个方式开发友好、性能稳定、功能齐全；所以我们遵循这三点去寻找一种新的方式。

思考

我们主要通过下面三种思路来探讨APP内嵌小游戏：

采用Native的游戏能力

目前Native开发游戏生态并不是特别成熟，而且采用Native开发，就必须面临双端两套代码的问题，开发成本和后续维护成本都会比较高。

采用游戏引擎，比如Cocos-2dx、Unity等

虽然游戏引擎目前非常成熟，但是游戏引擎一般用于开发重度游戏，所以引擎大小一般比较大，引入游戏引擎会导致包大小增幅不小。而且游戏引擎比较复杂，所以引擎启动耗时较多，比较难做到游戏页面秒开；游戏引擎加载进来后内存消耗都会比较大。游戏引擎和APP间的通信互动相对较为麻烦，目前没有比较好的混合栈支持。游戏引擎的UI能力较弱，无法胜任复杂的APP UI逻辑，若采用游戏引擎开发内嵌小游戏，无法融合小游戏页面内游戏场景和Feeds等UI。

采用Flutter的轻量级互动引擎

Flutter本身是基于Skia这个2D绘制引擎实现的跨端APP解决方案，所以它天然具备2D绘制能力，所以采用Flutter来实现App内嵌小游戏存在可能。目前Flutter存在一些轻量级游戏引擎，比如Flame，这款引擎支持简单游戏逻辑和动画能力，同时整个游戏是以一个Widget的形式最终插入到APP中，可以让小游戏页面中游戏部分和UI部分完美融合。

综上考虑，我们决定采用Flutter的轻量级互动引擎。

Flame？还是自主设计？

Flame引擎目前是Flutter生态中比较不错的一款小游戏引擎，但是依然存在很多问题：

游戏系统不完善：引擎只有Game和Componet，没有Scene和GameObject概念，这样会导致游戏对象嵌套复杂，对多场景不友好。
引擎完全采用Canvas来实现，游戏场景中无法实现局部刷新，存在性能隐患。
缺少GUI系统，场景内嵌套UI比较难。
缺少手势事件系统。
动画支持格式不主流：骨骼动画是通过Flare支持的，不支持DragonBones。粒子动画最近才上，对主流格式支持也不太友好。
资源管理存在内存问题，资源加载后一直不会释放。
缺少机型适配能力。

基于这些考虑，我们决定重新设计一款Flutter互动引擎：

对标集团的EVA引擎和业界的Unity引擎，完善游戏系统。
复用Flutter局部刷新。
复用Flutter UI作为GUI。
复用Flutter手势管理。
实现支持主流格式的骨骼动画和粒子动画。
复用APP资源库（图片库）。
实现全局750适配。

其中2-4点本质上是将互动引擎的绘制系统融合入Flutter的绘制体系中，本文下面按解决上面问题的思路依次介绍我们的引擎设计。

Candy引擎设计

框架设计

首先分析游戏化业务需要哪些能力，分析我们的业务场景，得出游戏化业务需要图4-1所示的能力：

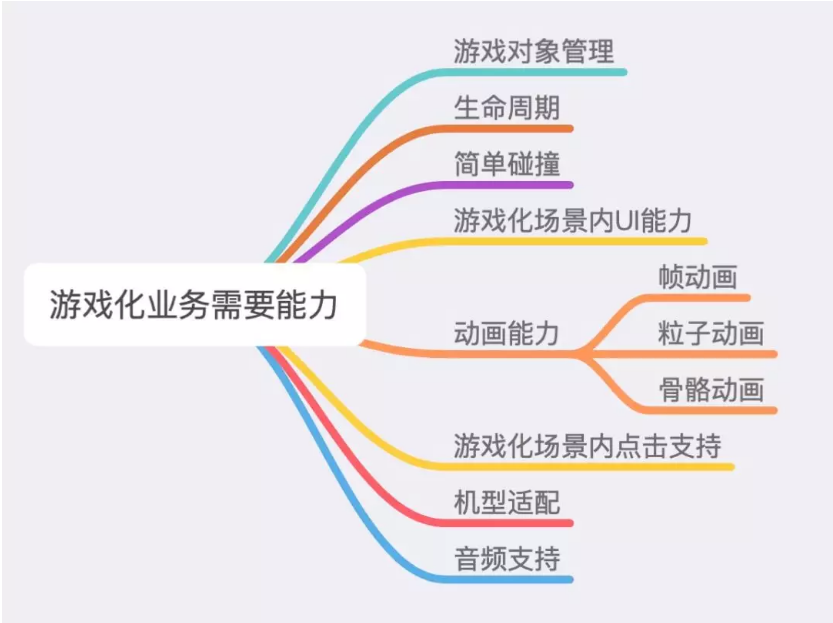

图4-1 游戏化业务能力需求

拆解后，互动引擎需要有游戏系统、绘制系统、生命周期系统、GUI系统、物理系统、动画系统、资源系统、事件系统（手势管理）。

根据我们之前的定位，互动游戏绘制融合到Flutter绘制体系中来，基于这个思路，我们可以复用Flutter的UI系统，同时需要融合Flutter和游戏的手势管理。最终我们得出如图4-2所示的框架图：

图4-2 互动引擎架构

整个互动引擎架构共分为四部分：

接口层

对外暴露的游戏接口，主要包含创建游戏、创建游戏对象、添加游戏组件等接口，同时还封装了一些常用游戏对象、常用游戏组件的工厂接口。

游戏系统

游戏世界的管理系统，主要管理Game、Scene、GameObject和Compoent间的组织关系，还控制游戏子系统和绘制系统的启动与关闭。

游戏子系统

游戏化能力补充，主要包含生命周期系统、物理系统、动画系统和资源系统，被游戏系统调用。

绘制系统

负责游戏的绘制，本引擎的绘制系统会高度和Flutter绘制逻辑融合，所以兼容了GUI系统和事件系统（手势管理）。

游戏系统

对标Unity设计，游戏系统有下列四大元素：

Game：游戏类，负责整个游戏的管理，Scene的加载管理以及各子系统管理与调度。
Scene：游戏场景类，负责游戏场景中各游戏对象的管理。
GameObject：游戏对象类，游戏世界中游戏对象的最小单位，游戏世界中的任何物体都是GameObject。
Component：游戏组件类，表示游戏对象的能力属性，比如SpriteComponent表示精灵组件，表示绘制精灵的能力。

GameObject通过组合Component的形式来让自己拥有各种能力，不同的组合让GameObject相互之间不一样。整个游戏系统的组织关系如图4-3所示：

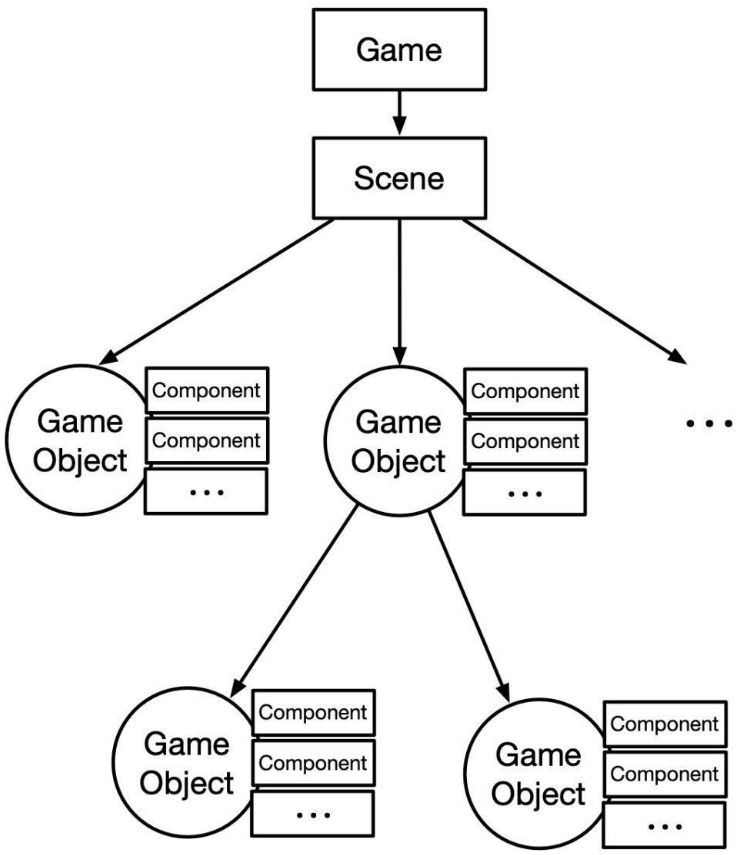

图4-3 游戏组织形式

生命周期

对标Unity和Flutter特性，我们设计了如表4-1所示的生命周期，共有八个回调，基本可以满足互动游戏业务开发。

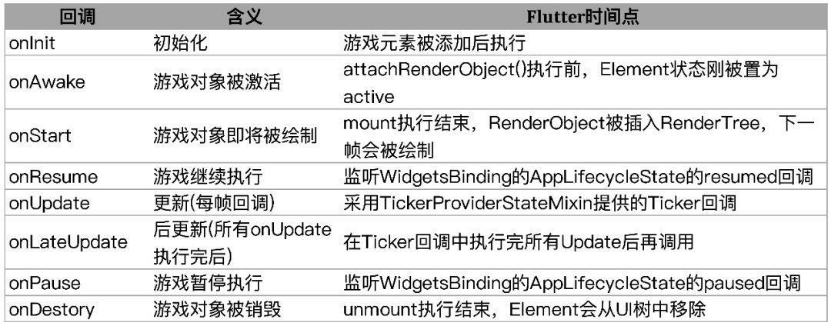

表4-1 生命周期

渲染系统

基于融合Flutter绘制体系思考，我们就不能全盘用Canvas来做整个游戏的绘制管理，我们需要将游戏对象和Flutter的绘制对象RenderObject结合起来，如图4-4所示：

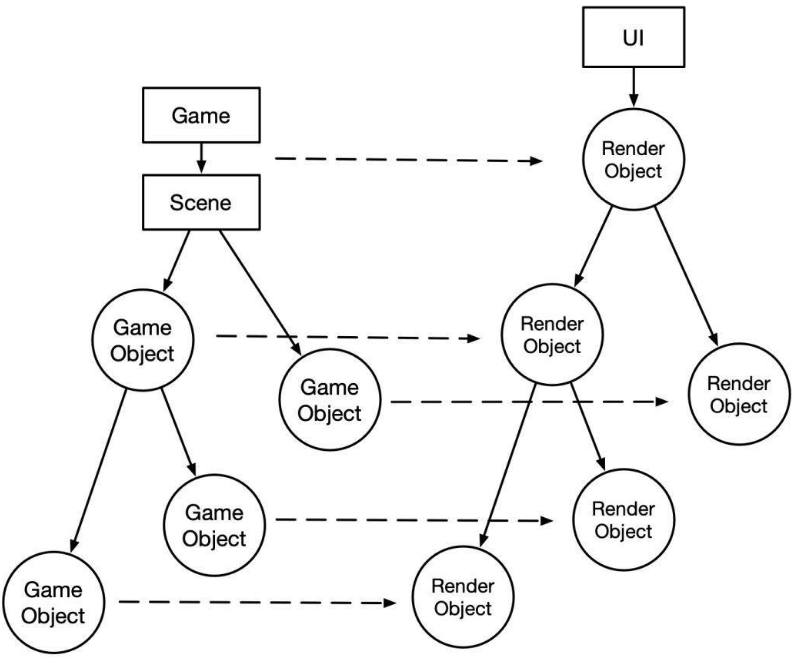

图4-4 渲染映射

首先是Game的对象数和Flutter的三颗树有效融合，所以每一个GameObject必须对应一个Widget、Element和RenderObject。

融合过程主要需要解决以下问题：

游戏的坐标系与Flutter的布局转换融合。
动态添加和删除游戏对象的处理。
动态修改游戏绘制深度的处理。
Flutter Inspector对游戏对象的支持。

整个绘制融合相对复杂，需要解决很多BadCase，后续会另撰文详述互动引擎绘制融合Flutter绘制体系的过程，本文不再赘述。

GUI系统

由于绘制已经融合到Flutter体系，GameObject都会对应Widget，所以我们可以设计一个特殊的GameObject，支持插入一段Flutter Widget树，这样我们就不需要另外实现GUI了，复用Flutter UI作为GUI即可。

这个逻辑和绘制融合思路比较一致，将插入的Widget树作为GUIWidget的孩子即可，在GUIRenderObject中打通layout、paint和hitTest逻辑即可。

这里给一段我们GUI的示例实例代码，开发过程相对简单：

final GUIObject gui = IdleFishGame.createGUI('gui',child: GestureDetector(child: Container(width: 100.0,height: 60.0,decoration: BoxDecoration(color: const Color(0xFFA9CCE3),borderRadius: const BorderRadius.all(Radius.circular(10.0),),),child: const Center(child: Text('Flutter UI示例',style: TextStyle(fontSize: 14.0,),),),),behavior: HitTestBehavior.opaque,onTap: () {print('UI被点击了');},),position: Position(100, 100),
);
game.scene.addChild(gui);

事件系统

在绘制融合到Flutter体系的基础上，我们融合了事件系统，增加了手势处理组件GestureBoxComponent，如图4-5所示：

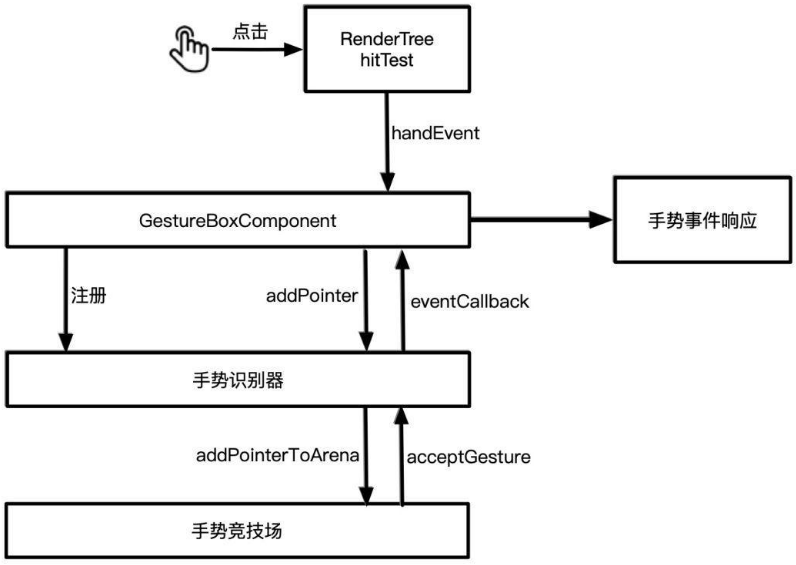

图4-5 手势竞技

整个融合过程分下列几步：

GestureBoxComponent将开发者注册手势回调方法注册到手势识别器中。
GameObject对应的RenderObject复写hitTest逻辑，按Flutter规范来处理点击的hitTest。通过GestureBoxComponent来判断点击是否该被消费。
GameObject复写handEvent来将点击事件传递给GestureBoxComponent消费。
GestureBoxComponent收到点击事件后，传递给手势识别器处理。
手势识别器在将点击传给手势竞技场开始手势竞技，最终将胜出的手势返回手势识别器，最终返回并做出手势事件响应，当然这一步属于Flutter逻辑了。

动画系统

我们目前动画主要支持骨骼动画和粒子动画，骨骼动画资源目前支持DragonBones，粒子动画资源目前支持EgretFeather。

资源系统

目前互动引擎的资源系统相对简单，本文就简单介绍下。资源系统的设计思路是复用APP的资源系统，确保整个APP只有一份资源库，减少内存开销和增大资源复用率。资源系统架构如图4-6所示，在游戏系统和资源系统中间增加了一层代理，兼容APP资源系统和兜底资源系统。若我们没有注册APP的资源系统，系统会自动调用兜底的资源系统。

兜底资源系统目前分两部分：

兜底图片库，复用Flutter的ImageCache，复用Flutter的能力做内存管理。动画JSON资源管理，目前只实现了JSON读取逻辑，由于JSON复用性不高，所以目前并没有实现缓存管理。
