1、函数

这里使用2D Michalewicz 函数，其表达式为：

2、画图

2.1 编写2D Michalewicz 函数

f=@(x,y)(-sin(x).*(sin(x.^2/3.1415926)).^(2*m)...-sin(y).*(sin(2*y.^2/3.1415926)).^(2*m));

上述代码使用到了Anonymous Functions, 相关变量的数据类型为function_handle.

仔细一看，代码比数学表达式多了几个点，这里点的作用是把矩阵里的每一个数字进行处理，而不是对矩阵相乘。

因为画图时，代入函数自变量x,y 中的数据格式为矩阵，下文将会详细介绍这一点。

2.1 生成网格矩阵

range=[0 4 0 4];
Ngrid=100;
dx=(range(2)-range(1))/Ngrid;
dy=(range(4)-range(3))/Ngrid;
xgrid=range(1):dx:range(2);
ygrid=range(3):dy:range(4);
[x,y]=meshgrid(xgrid,ygrid);

meshgrid函数生成网格矩阵，x,y 均为矩阵

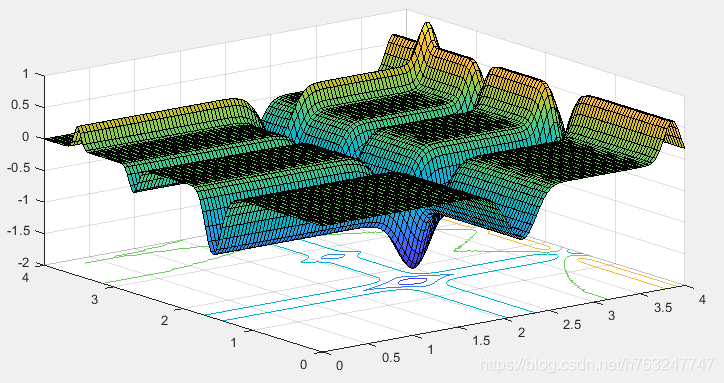

2.3 画图

z=f(x,y);
figure(1);
surfc(x,y,z);

把矩阵x，y代入f函数中，画出图形。

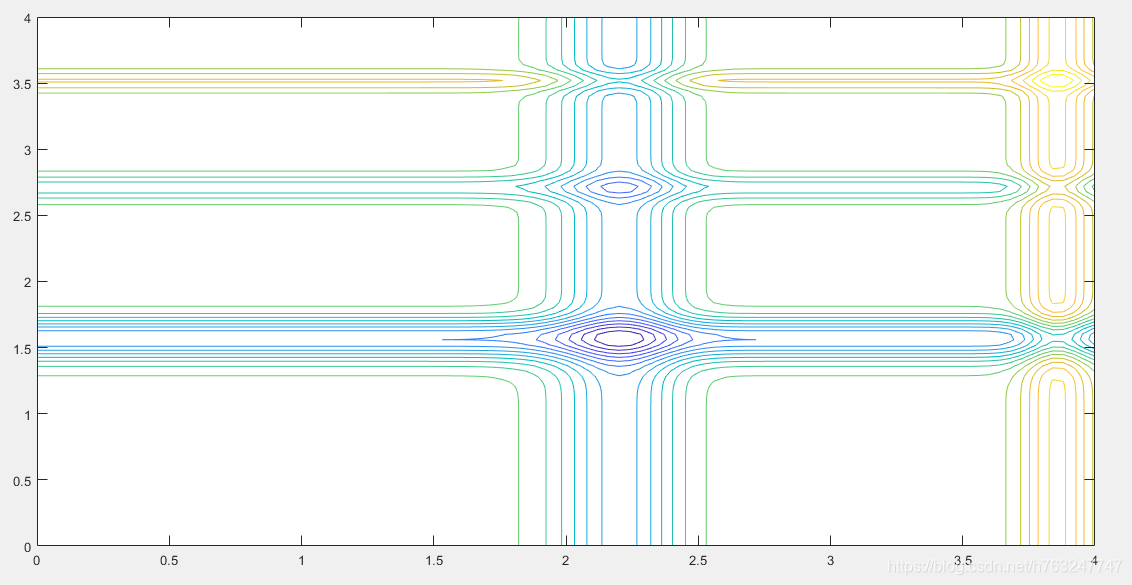

2.4 画等高线

contour(x,y,z,20);



3、图形
