在这里我们主要完成卡尔曼滤波器进行跟踪的相关内容的实现。
- 初始化：卡尔曼滤波器的状态变量和观测输入
- 更新状态变量
- 根据状态变量预测目标的边界框
-
初始化：
状态量x的设定是一个七维向量：
分别表示目标中心位置的x,y坐标，面积s和当前目标框的纵横比，最后三个则是横向，纵向，面积的变化速率，其中速度部分初始化为0，其他根据观测进行输入。

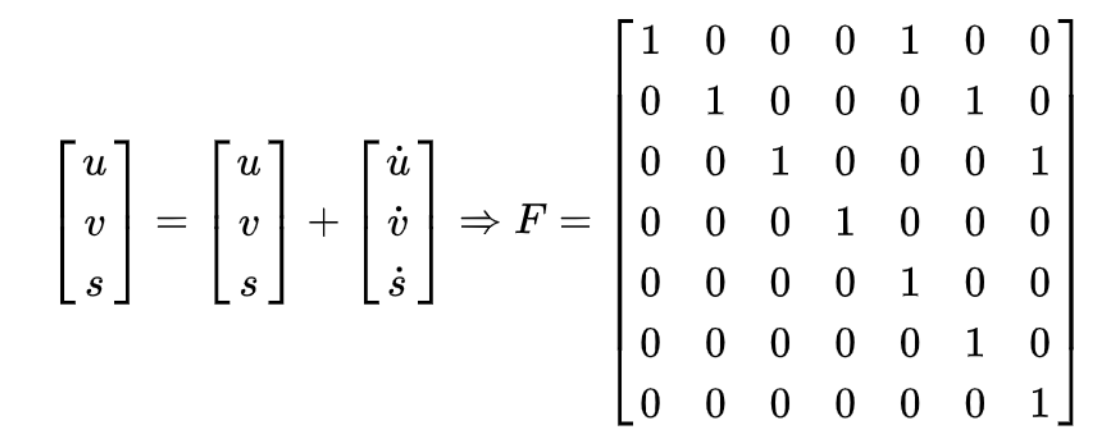

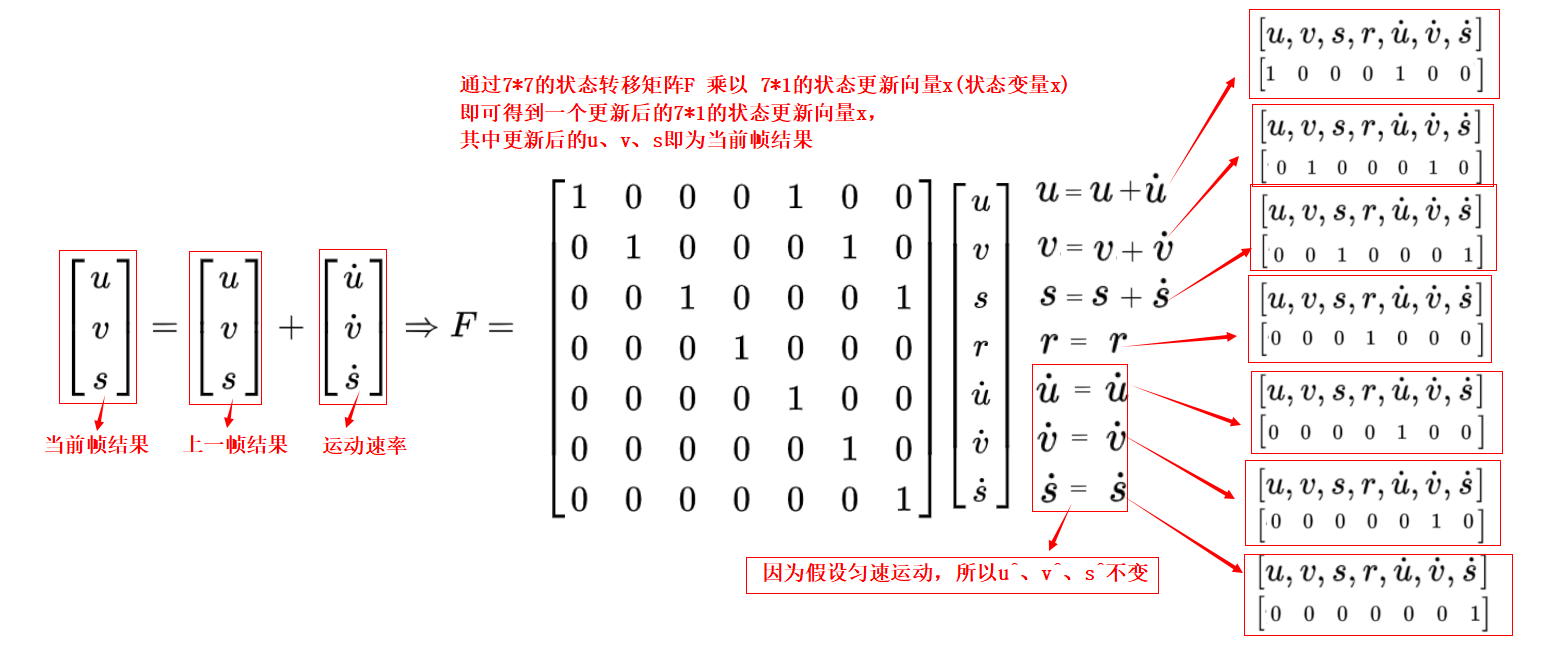

初始化卡尔曼滤波器参数，7个状态变量和4个观测输入，运动形式和转换矩阵的确定都是基于匀速运动模型，状态转移矩阵F根据运动学公式确定：

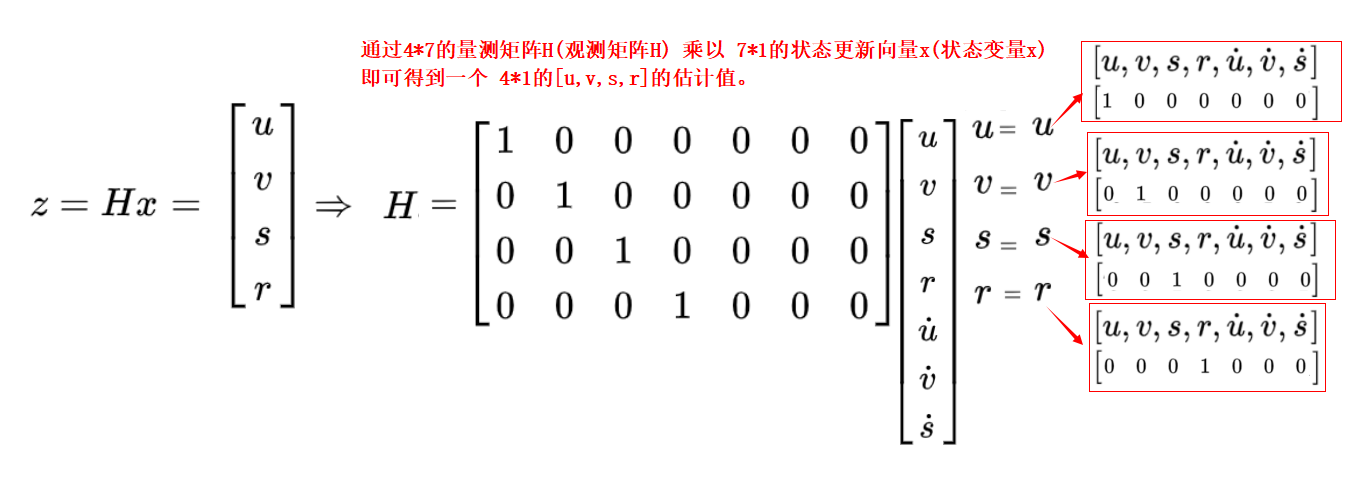

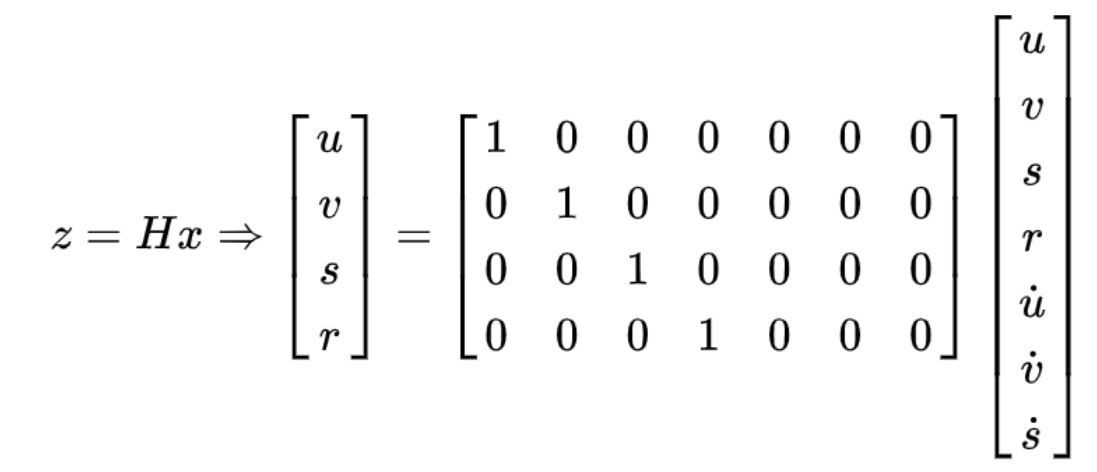

量测矩阵H是4*7的矩阵，将观测值与状态变量相对应：

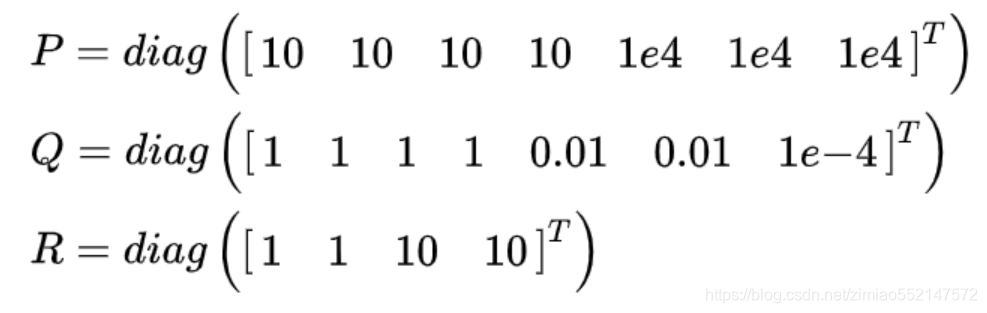

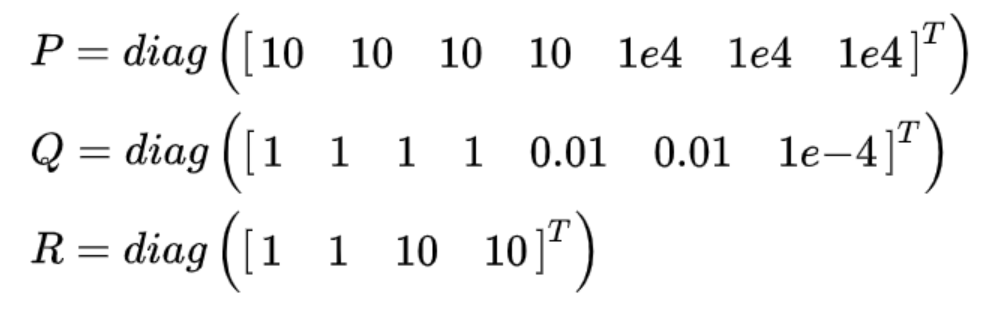

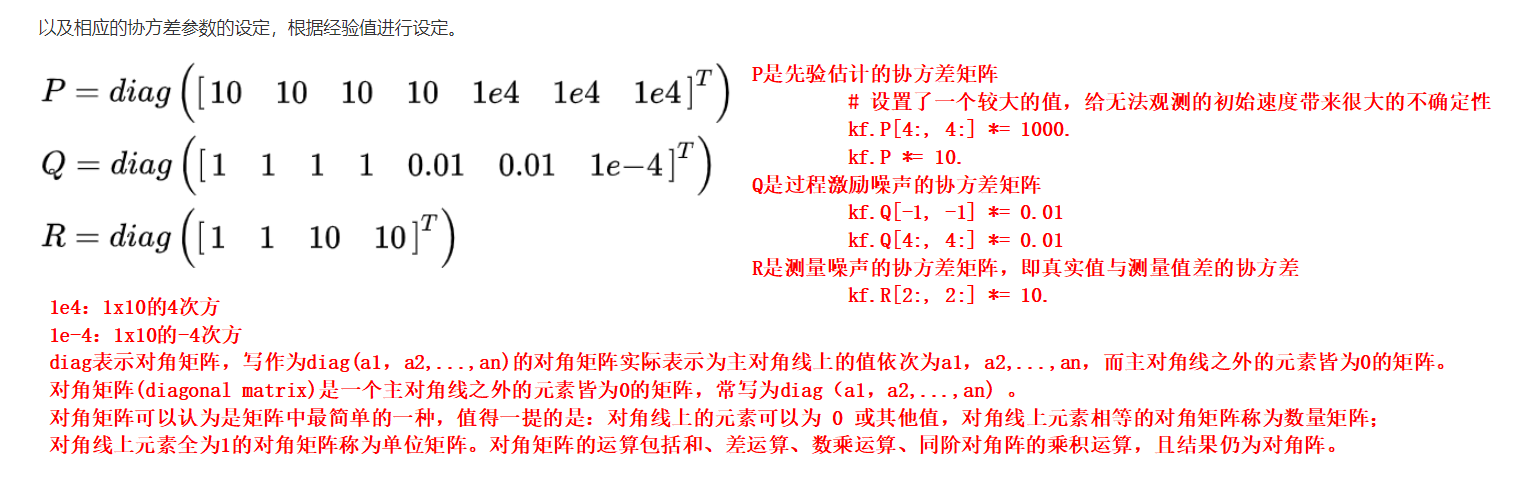

以及相应的协方差参数的设定，根据经验值进行设定。
# 内部使用KalmanFilter，7个状态变量和4个观测输入def __init__(self,bbox):"""初始化边界框和跟踪器:param bbox:"""#等速模型#卡尔曼滤波：状态转移矩阵：7，观测输入矩阵:4self.kf = KalmanFilter(dim_x=7,dim_z=4) #初始化卡尔曼滤波器# F：状态转移/状态变化矩阵 7*7 用当前的矩阵预测下一次的估计self.kf.F = np.array([[1, 0, 0, 0, 1, 0, 0],[0, 1, 0, 0, 0, 1, 0],[0, 0, 1, 0, 0, 0, 1],[0, 0, 0, 1, 0, 0, 0],[0, 0, 0, 0, 1, 0, 0],[0, 0, 0, 0, 0, 1, 0],[0, 0, 0, 0, 0, 0, 1]])#H:量测矩阵/观测矩阵：4*7self.kf.H = np.array([[1, 0, 0, 0, 0, 0, 0],[0, 1, 0, 0, 0, 0, 0],[0, 0, 1, 0, 0, 0, 0],[0, 0, 0, 1, 0, 0, 0]])#R:测量噪声的协方差,即真实值与测量值差的协方差self.kf.R[2:,2:] *= 10#P:先验估计的协方差self.kf.P[4:,4:] *= 1000 #give high uncertainty to the unobservable initial velocities 对不可观测的初始速度给予高度不确定性self.kf.P *= 10#Q:过程激励噪声的的协方差self.kf.Q[-1,-1] *= 0.01self.kd.Q[4:,4:] *= 0.01#X:观测结果、状态估计self.kf.x[:4] = convert_bbox_to_z(bbox)#参数的更新self.time_since_update = 0self.id = KalmanBoxTracker.countKalmanBoxTracker.count += 1self.history=[]self.hits = 0self.hit_streak = 0self.age = 0-
更新状态变量
使用观测到的目标框更新状态变量
#使用观测到的目标框更新状态变量def update(self,bbox):"""使用观察到的目标框更新状态向量。filterpy.kalman.KalmanFilter.update 会根据观测修改内部状态估计self.kf.x。重置self.time_since_update，清空self.history。:param bbox:目标框:return:"""#重置部分参数self.time_since_update = 0#清空self.history = []#hitsself.hits += 1self.hit_streak += 1#根据观测结果修改内部状态xself.kf.update(convert_bbox_to_z(bbox))-
进行目标框的预测
推进状态变量并返回预测的边界框结果
#进行目标框的预测：推进状态变量并返回预测的边界框结果def predict(self):"""推进状态向量并返回预测的边界框估计。将预测结果追加到self.history。由于 get_state 直接访问 self.kf.x，所以self.history没有用到:return:"""#状态变量if(self.kf.x[6] + self.kf.x[2]) <= 0:self.kf.x[6] *= 0# 进行预测self.kf.predict()#卡尔曼滤波的预测次数self.age += 1#若过程中未进行更新，则将hit_streak置为0if self.time_since_update > 0:self.hit_streak=0self.time_since_update += 1#将预测结果追加到hietory中self.history.append(convert_x_to_bbox(self.kf.x))return self.history[-1]整个代码如下所示：
class KalmanBoxTracker(object):count = 0"""初始化边界框和跟踪器:param bbox:"""#等速模型#卡尔曼滤波：状态转移矩阵：7，观测输入矩阵:4self.kf = KalmanFilter(dim_x=7,dim_z=4) #初始化卡尔曼滤波器# F：状态转移/状态变化矩阵 7*7 用当前的矩阵预测下一次的估计self.kf.F = np.array([[1, 0, 0, 0, 1, 0, 0],[0, 1, 0, 0, 0, 1, 0],[0, 0, 1, 0, 0, 0, 1],[0, 0, 0, 1, 0, 0, 0],[0, 0, 0, 0, 1, 0, 0],[0, 0, 0, 0, 0, 1, 0],[0, 0, 0, 0, 0, 0, 1]])#H:量测矩阵/观测矩阵：4*7self.kf.H = np.array([[1, 0, 0, 0, 0, 0, 0],[0, 1, 0, 0, 0, 0, 0],[0, 0, 1, 0, 0, 0, 0],[0, 0, 0, 1, 0, 0, 0]])#R:测量噪声的协方差,即真实值与测量值差的协方差self.kf.R[2:,2:] *= 10#P:先验估计的协方差self.kf.P[4:,4:] *= 1000 #give high uncertainty to the unobservable initial velocities 对不可观测的初始速度给予高度不确定性self.kf.P *= 10#Q:过程激励噪声的的协方差self.kf.Q[-1,-1] *= 0.01self.kd.Q[4:,4:] *= 0.01#X:观测结果、状态估计self.kf.x[:4] = convert_bbox_to_z(bbox)#参数的更新self.time_since_update = 0self.id = KalmanBoxTracker.countKalmanBoxTracker.count += 1self.history=[]self.hits = 0self.hit_streak = 0self.age = 0#使用观测到的目标框更新状态变量def update(self,bbox):"""使用观察到的目标框更新状态向量。filterpy.kalman.KalmanFilter.update 会根据观测修改内部状态估计self.kf.x。重置self.time_since_update，清空self.history。:param bbox:目标框:return:"""#重置部分参数self.time_since_update = 0#清空self.history = []#hitsself.hits += 1self.hit_streak += 1#根据观测结果修改内部状态xself.kf.update(convert_bbox_to_z(bbox))
#进行目标框的预测：推进状态变量并返回预测的边界框结果def predict(self):"""推进状态向量并返回预测的边界框估计。将预测结果追加到self.history。由于 get_state 直接访问 self.kf.x，所以self.history没有用到:return:"""#状态变量if(self.kf.x[6] + self.kf.x[2]) <= 0:self.kf.x[6] *= 0# 进行预测self.kf.predict()#卡尔曼滤波的预测次数self.age += 1#若过程中未进行更新，则将hit_streak置为0if self.time_since_update > 0:self.hit_streak=0self.time_since_update += 1#将预测结果追加到hietory中self.history.append(convert_x_to_bbox(self.kf.x))return self.history[-1]#获取到当前的边界框的预测结果def get_state(self):"""返回当前边界框估计值:return:"""return convert_x_to_bbox(self.kf.x)总结
-
了解初始化，卡尔曼滤波器的状态变量和观测输入
-
更新状态变量update()
-
根据状态变量预测目标的边界框predict()
)
)
)
