单片机——硬件基础知识

宗旨：技术的学习是有限的，分享的精神是无限的。

1、单片机内部资源

STC89C52：8KFLASH、512字节RAM、32个IO口、3个定时器、1个UART、8个中断源

（1）Flash（硬盘）——程序存储空间 —— 擦写10万次，断电数据不丢失，读写速度慢

（2）RAM（内存）——数据存储空间 —— 断电数据丢失，读写速度快，无限次使用

（3）SFR  —— 特殊功能寄存器

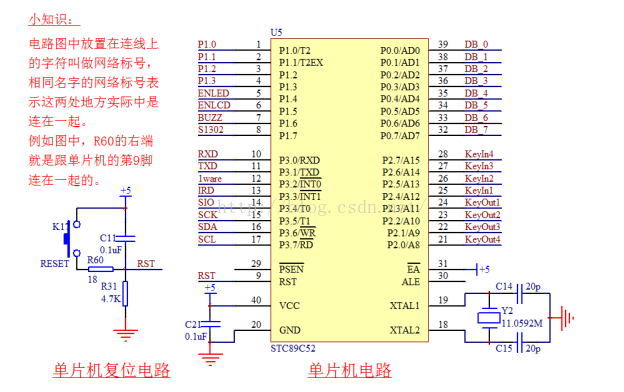

2、单片机最小系统

最小系统：最少组件组成单片机可以工作的系统。

三要素：

（1）、 电源电路：5V

（2）、 晶振电路：11.0592MHZ、两个30PF

（3）、 复位电路：

P0：开漏输出，必须加上拉电阻

准双向口：

强推挽输出：电流驱动能力强

高阻态

上下拉电阻：上拉电路就是将不确定的信号通过一个电阻拉到高电平，同时限流作用。下拉电阻就是下拉到低电平。

上下拉电阻选取：从降低功耗方面考虑应该足够大，因为电阻越大，电流越小；驱动能力来看，小电阻



3、硬件基础知识

（1）、电磁干扰（EMI）——静电放电（ESD）、快速瞬间脉冲群（EFT）、浪涌（Surge）

（2）、去耦电容的使用

低频滤波电容，平常应用最多的事钽电容，电解电容，陶瓷电容，起到去除电源低频纹波，稳定电源的作用。

高频滤波电容，电容附近，通常用104电容来进行去除高频干扰。

（3）、三极管（PNP,NPN） b，c，e  --- 电压驱动

    控制应用

    驱动应用



4、LED发光二极管 ——电流驱动

通常红色贴片LED， 靠电流驱动，电压1.8V~2.2V，电流1~20mA，在1~5mA亮度有所变化，5mA以上亮度基本不变。



VCC 电压是 5V，发光二极管自
身压降大概是 2V，那么在右边 R34 这个电阻上承受的电压就是 3V。

R = U/I  —— 1~20mA —— R：150~3K



5、C语言基础

（1）、基本运算符

+  -   *   /   %   ++   --    =  ==   !=   +=   -=   <<   >>  &&   ||   !   &   |   ~   ^

（2）、循环（c语言以；表示一条语句）

for/while/do...while

for(表达式1；表达式2；表达式3)

{

       语句；//可以为空

}

while(表达式)//表达式为真，执行语句

{

        语句；//可以为空

}

do

{

        语句；//可以为空

}while(表达式)；

（3）、函数 （模块化的思想）

类型  函数名（参数类型 参数）

{

    函数体；

}

（4）、数组

      <1>、具有相同数据类型

      <2>、具有相同的类型

      <3>、在存储器中连续存储

（5）、51单片机常用延时办法——循环、定时器

（P0 = ~(1 << i++)；）



5、流水灯

给IO口一个低电平即可点亮LED灯。

注：单片机对外设的操作其实就是对IO口电平的控制。

#include <reg52.h>   //包含特殊功能寄存器定义的头文件typedef unsigned int  uint;
typedef unsigned char uchar;int  main(void)
{uint i = 0; // 定义循环变量i，用于软件延时uchar j = 0; // 定义计数变量j，用于移位控制while(1)  // 主循环，程序无限循环执行该循环体语句{P0 = ~(1 << j++); // P0等于1左移j位，控制8个LEDfor(i = 0; i < 20000; ++i);  //软件延时if(j >= 8)   //移位计数超过7后，再重新从0开始{j = 0;}}return 0;
}
