单片机——定时器
宗旨：技术的学习是有限的，分享的精神是无限的。
1、定时器和计数器
时钟周期：单片机时序中的最小单位，集体计算的放法就是时钟源分之一
机器周期：单片机完成一个操作的最短时间，=12个时钟周期
定时器：打开定时器后，定时器“存储寄存器”的值经过一个机器周期自动加1，也就是说，机器周期是定时器的计数周期。
2、定时器的寄存器

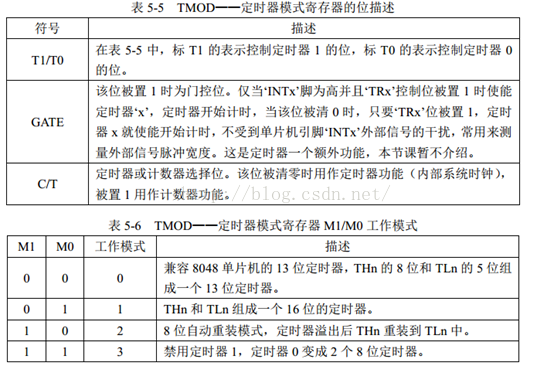

TMOD —— 工作模式选择寄存器——常用模式1和模式2.

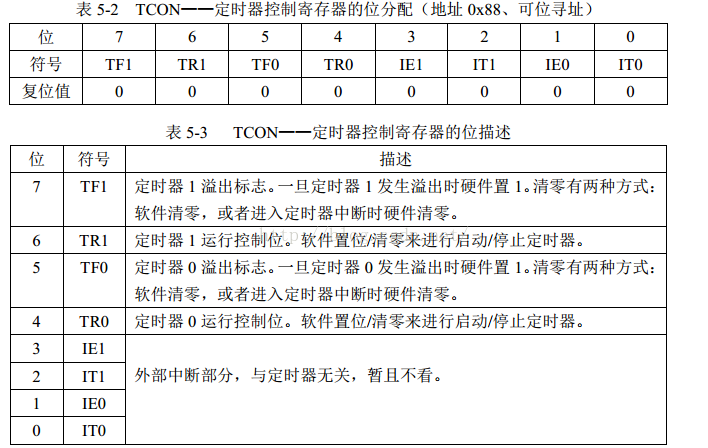

TCON —— 控制寄存器（TRn定时器开关）

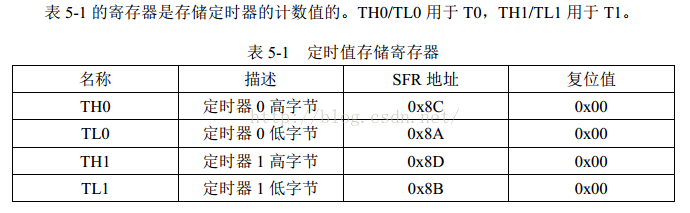

TH/TL —— 定时计数器
3、定时器应用
第一步：设置特殊功能寄存器 TMOD，配置好工作模式。
第二步：设置计数寄存器TH0和TL0的初值。
第三步：设置TCON，通过TR0置 1来让定时器开始计数。
第四步：判断TCON 寄存器的TF0 位，监测定时器溢出情况。
写程序之前，我们要先来学会计算如何用定时器定时时间。我们的晶振是 11.0592M，时钟周期就是 1/11059200，机器周期是12/11059200，时器定时值最大也就是 71ms 左右。
（65536-N）*12/11.0592M = time ---计算出N转换成十六进制
1ms的例子：
TMOD = 0X01;
TH0 = 0XFC;
TL0 = 0X67;
TR0 = 1;
#include<reg52.h>typedef unsigned char uchar;sbit LED = P0^0;int main(void)
{uchar cnt = 0; //定义一个计数变量，记录T0溢出次数TMOD = 0x01; //设置T0为模式1TH0 = 0xFC; //为T0赋初值0xB800TL0 = 0x67;TR0 = 1; //启动T0while (1){if (1 == TF0) //判断T0是否溢出{TF0 = 0; //T0溢出后，清零中断标志TH0 = 0xFC; //并重新赋初值TL0 = 0x67;cnt++; //计数值自加1if (cnt >= 1000) //判断T0溢出是否达到50次{cnt = 0; //达到50次后计数值清零LED = ~LED; //LED取反：0-->1、1-->0}}}return 0;
}
4、数码管
共阴与共阳数码管 ——8个LED灯
位选——控制选择多个数码管中的哪一个
段选——选择数码管显示的值
// 秒定时器：
#include<reg52.h>typedef unsigned int uint;
typedef unsigned char uchar;uchar code count[] =
{0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8,0x80, 0x90, 0x88, 0x83, 0xC6, 0xA1, 0x86, 0x8E
};int main(void)
{uchar cnt = 0; //记录T0中断次数uchar sec = 0; //记录经过的秒数TMOD = 0x01; //设置T0为模式1TH0 = 0xFC; //为T0赋初值0xB800TL0 = 0x67;TR0 = 1; //启动T0while (1){if (TF0 == 1) //判断T0是否溢出{TF0 = 0; //T0溢出后，清零中断标志TH0 = 0xFC; //并重新赋初值TL0 = 0x67;cnt++; //计数值自加1if (cnt >= 1000) //判断T0溢出是否达到1000次{cnt = 0; //达到1000次后计数值清零P0 = count[sec]; //当前秒数对应的真值表中的值送到P0口sec++; //秒数记录自加1if (sec >= 16) //当秒数超过0x0F(15)后，重新从0开始{sec = 0;}}}}return 0;
}
