深入MTK平台bootloader启动分析笔记

bootloader到kernel启动总逻辑流程图

ARM架构中，EL0/EL1是必须实现，EL2/EL3是选配，ELx跟层级对应关系：

EL0 -- app

EL1 -- Linux kernel 、lk

EL2 -- hypervisor（虚拟化）

EL3 -- ARM trust firmware 、pre-loader

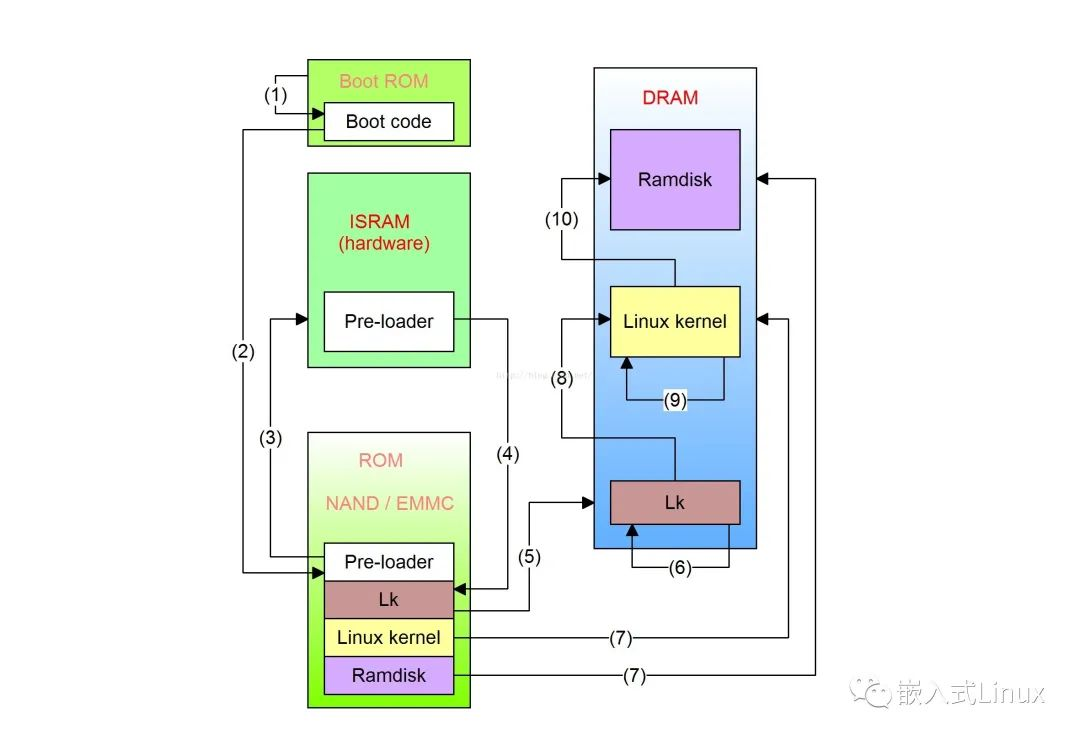

若平台未实现EL3（atf），pre-loader直接加载lk：

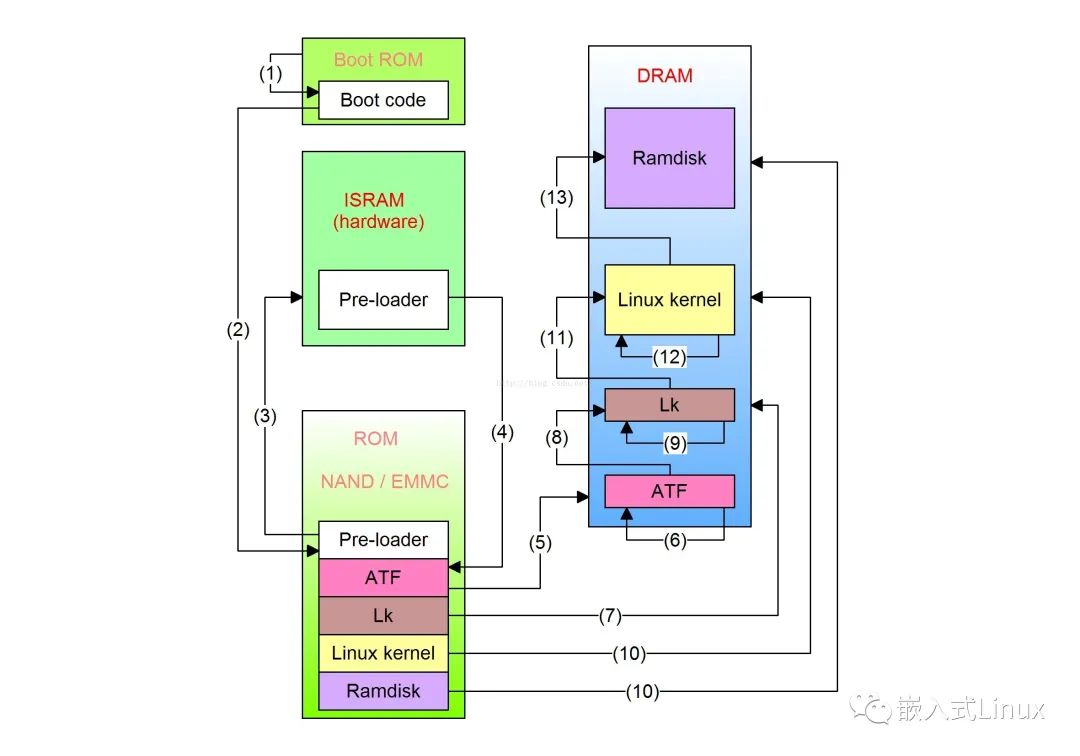

若平台实现EL3，则需要先加载完ATF再由ATF去加载lk：

bootloader 启动分两个阶段，一个是pre-loader加载lk（u-boot）阶段，另一个是lk加载kernel阶段。

下面跟着流程图简述第一个阶段的加载流程。

1-3：设备上电起来后，跳转到Boot ROM(不是flash)中的boot code中执行把pre-loader加载起到ISRAM，因为当前DRAM（RAM分SRAM跟DRAM，简单来说SRAM就是cache，DRAM就是普通内存）还没有准备好，所以要先把pre-loader load到芯片内部的ISRAM（Internal SRAM)中。

4-6：pre-loader初始化好DRAM后就将lk从flash（nand/emmc）中加载到DRAM中运行；

7-8：解压bootimage成ramdisk跟kernel并载入DRAM中,初始化dtb；

9-11：lk跳转到kernl初始化, kernel初始化完成后fork出init进程，然后拉起ramdisk中的init程序，进入用户空间初始化，init进程fork出zygote进程..直到整个Android启动完成.

-- 从pre-loader到lk（mt6580为例）

Pre-loader主要干的事情就是初始化某些硬件，比如：UART,GPIO,DRAM,TIMER,RTC,PMIC 等等，建立起最基本的运行环境,最重要的就是初始化DRAM。

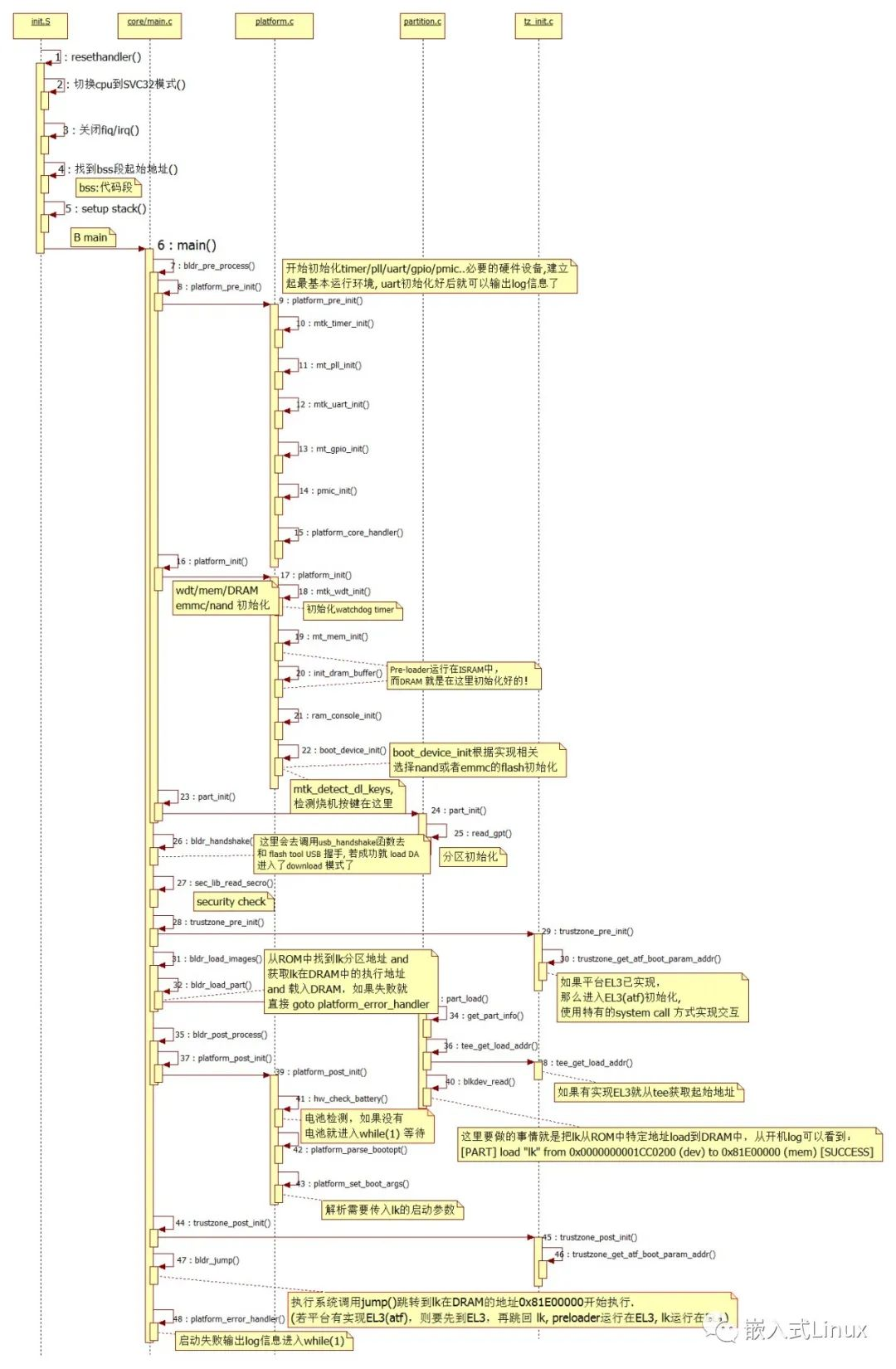

源码流程如下：

./bootloader/preloader/platform/mt6580/src/init/init.s
.p .text.start
....globl _start
.../* set the cpu to SVC32 mode */MRS r0,cpsrBIC r0,r0,#0x1fORR r0,r0,#0xd3MSR cpsr,r0/* disable interrupt */MRS r0, cpsrMOV r1, #INT_BITORR r0, r0, r1MSR cpsr_cxsf, r0...
setup_stk :/* setup stack */LDR r0, stackLDR r1, stacksz
...entry :LDR r0, =bldr_args_addr/* 跳转到C代码 main 入口 */B   main

init.s 主要干的事情是切换系统到管理模式（svc）（如果平台有实现el3，那么pre-loader运行在el3，否则运行在el1），禁止irq/fiq，设置stack等, 然后jump到c代码main函数入口。

进入源码分析

./bootloader/preloader/platform/mt6580/src/core/main.cvoid main(u32 *arg)
{struct bldr_command_handler handler;u32 jump_addr, jump_arg;/* get the bldr argument */bldr_param = (bl_param_t *)*arg;// 初始化uart mtk_uart_init(UART_SRC_CLK_FRQ, CFG_LOG_BAUDRATE);// 这里干了很多事情，包括各种的平台硬件(timer，pmic，gpio，wdt...)初始化工作.bldr_pre_process();handler.priv = NULL;handler.attr = 0;handler.cb   = bldr_cmd_handler;// 这里是获取启动模式等信息保存到全局变量g_boot_mode和g_meta_com_type 中.BOOTING_TIME_PROFILING_LOG("before bldr_handshake");bldr_handshake(&handler);BOOTING_TIME_PROFILING_LOG("bldr_handshake");// 下面跟 secro img 相关，跟平台设计强相关./* security check */sec_lib_read_secro();sec_boot_check();device_APC_dom_setup();BOOTING_TIME_PROFILING_LOG("sec_boot_check");/* 如果已经实现EL3，那么进行tz预初始化 */
#if CFG_ATF_SUPPORTtrustzone_pre_init();
#endif/* bldr_load_images
此函数要做的事情就是把lk从ROM中指定位置load到DRAM中，开机log中可以看到具体信息：
[PART] load "lk" from 0x0000000001CC0200 (dev) to 0x81E00000 (mem) [SUCCESS]
这里准备好了jump到DRAM的具体地址，下面详细分析.
*/if (0 != bldr_load_images(&jump_addr)) {print("%s Second Bootloader Load Failed\n", MOD);goto error;}/*
该函数的实现体是platform_post_init，这里要干的事情其实比较简单，就是通过
hw_check_battery去判断当前系统是否存在电池（判断是否有电池ntc脚来区分），
如果不存在就陷入while(1)卡住了，所以在es阶段调试有时候
需要接电源调试的，就需要改这里面的逻辑才可正常开机
*/bldr_post_process();// atf 正式初始化，使用特有的系统调用方式实现.
#if CFG_ATF_SUPPORTtrustzone_post_init();
#endif/* 跳转传入lk的参数，包括boot time/mode/reason 等，这些参数在platform_set_boot_args 函数获取。
*/jump_arg = (u32)&(g_dram_buf->boottag);/* 执行jump系统调用，从 pre-loader 跳转到 lk执行，如果实现了EL3情况就要复杂一些，需要先跳转到EL3初始化，然后再跳回lk，pre-loader执行在EL3，LK执行在EL1）从log可以类似看到这些信息：[BLDR] jump to 0x81E00000[BLDR] <0x81E00000>=0xEA000007[BLDR] <0x81E00004>=0xEA0056E2
*/#if CFG_ATF_SUPPORT/* 64S3,32S1,32S1 (MTK_ATF_BOOT_OPTION = 0)* re-loader jump to LK directly and then LK jump to kernel directly */if ( BOOT_OPT_64S3 == g_smc_boot_opt &&BOOT_OPT_32S1 == g_lk_boot_opt &&BOOT_OPT_32S1 == g_kernel_boot_opt) {print("%s 64S3,32S1,32S1, jump to LK\n", MOD);bldr_jump(jump_addr, jump_arg, sizeof(boot_arg_t));} else {// 如果 el3 使用aarch64实现，则jump到atf.print("%s Others, jump to ATF\n", MOD);bldr_jump64(jump_addr, jump_arg, sizeof(boot_arg_t));}
#elsebldr_jump(jump_addr, jump_arg, sizeof(boot_arg_t));
#endif// 如果没有取到jump_addr，则打印错误提示，进入while(1)等待.
error:platform_error_handler();
}

main 函数小结：

1、各种硬件初始化(uart、pmic、wdt、timer、mem..)；

2、获取系统启动模式等，保存在全局变量中；

3、Security check，跟secro.img相关；

4、如果系统已经实现el3，则进入tz初始化；

5、获取lk加载到DRAM的地址（固定值）,然后从ROM中找到lk分区的地址，如果没找到jump_addr，则 goto error；

6、battery check，如果没有电池就会陷入while(1);

7、jump到lk(如果有实现el3，则会先jump到el3，然后再回到lk)

重点函数分析

bldr_load_images

函数主要干的事情就是找到lk分区地址和lk加载到DRAM中的地址，准备好jump到lk执行。

如下源码分析：

static int bldr_load_images(u32 *jump_addr)
{int ret = 0;blkdev_t *bootdev;u32 addr = 0;char *name;u32 size = 0;u32 spare0 = 0;u32 spare1 = 0;...
/* 这个地址是一个固定值，可以查到定义在：./bootloader/preloader/platform/mt6580/default.mak:95:CFG_UBOOT_MEMADDR := 0x81E00000从log中可以看到：[BLDR] jump to 0x81E00000
*/addr = CFG_UBOOT_MEMADDR;/* 然后去ROM找到lk所在分区地址 */ret = bldr_load_part("lk", bootdev, &addr, &size);if (ret)return ret;*jump_addr = addr;}// 这个函数逻辑很简单，就不需要多说了.
int bldr_load_part(char *name, blkdev_t *bdev, u32 *addr, u32 *size)
{part_t *part = part_get(name);if (NULL == part) {print("%s %s partition not found\n", MOD, name);return -1;}return part_load(bdev, part, addr, 0, size);
}// 真正的load实现是在part_load函数.
int part_load(blkdev_t *bdev, part_t *part, u32 *addr, u32 offset, u32 *size)
{int ret;img_hdr_t *hdr = (img_hdr_t *)img_hdr_buf;part_hdr_t *part_hdr = &hdr->part_hdr;gfh_file_info_t *file_info_hdr = &hdr->file_info_hdr;/* specify the read offset */u64 src = part->startblk * bdev->blksz + offset;u32 dsize = 0, maddr = 0;u32 ms;// 检索分区头是否正确。/* retrieve partition header. */if (blkdev_read(bdev, src, sizeof(img_hdr_t), (u8*)hdr,0) != 0) {print("[%s]bdev(%d) read error (%s)\n", MOD, bdev->type, part->name);return -1;}if (part_hdr->info.magic == PART_MAGIC) {/* load image with partition header */part_hdr->info.name[31] = '\0';/*输出分区的各种信息，从log中可以看到：[PART] Image with part header[PART] name : lk[PART] addr : FFFFFFFFh mode : -1[PART] size : 337116[PART] magic: 58881688h*/print("[%s]Img with part header\n", MOD);print("[%s]name:%s\n", MOD, part_hdr->info.name);print("[%s]addr:%xh\n", MOD, part_hdr->info.maddr);print("[%s]size:%d\n", MOD, part_hdr->info.dsize);print("[%s]magic:%xh\n", MOD, part_hdr->info.magic);maddr = part_hdr->info.maddr;dsize = part_hdr->info.dsize;src += sizeof(part_hdr_t);memcpy(part_info + part_num, part_hdr, sizeof(part_hdr_t));part_num++;} else {print("[%s]%s img not exist\n", MOD, part->name);return -1;}// 如果maddr没有定义，那么就使用前面传入的地址addr.if (maddr == PART_HEADER_MEMADDR/*0xffffffff*/)maddr = *addr;if_overlap_with_dram_buffer((u32)maddr, ((u32)maddr + dsize));ms = get_timer(0);if (0 == (ret = blkdev_read(bdev, src, dsize, (u8*)maddr,0)))*addr = maddr;ms = get_timer(ms);/* 如果一切顺利就会打印出关键信息：[PART] load "lk" from 0x0000000001CC0200 (dev) to 0x81E00000 (mem) [SUCCESS][PART] load speed: 25324KB/s, 337116 bytes, 13ms
*/print("\n[%s]load \"%s\" from 0x%llx(dev) to 0x%x (mem) [%s]\n", MOD,part->name, src, maddr, (ret == 0) ? "SUCCESS" : "FAILED");if( ms == 0 )ms+=1;print("[%s]load speed:%dKB/s,%d bytes,%dms\n", MOD, ((dsize / ms) * 1000) / 1024, dsize, ms);return ret;
}

bldr_post_process

函数主要干的事情就是从pmic去检查是否有电池存在，如果没有就等待

如下源码分析，比较简单：

// 就是包了一层而已.
static void bldr_post_process(void)
{platform_post_init();
}// 重点是这个函数：
void platform_post_init(void)
{/* normal boot to check battery exists or not */if (g_boot_mode == NORMAL_BOOT && !hw_check_battery() && usb_accessory_in()) {
...pl_charging(1);do {mdelay(300);/* 检查电池是否存在, 如果使用电源调试则需要修改此函数逻辑 */if (hw_check_battery())break;/* 喂狗，以免超时被狗咬 */platform_wdt_all_kick();} while(1);/* disable force charging mode */pl_charging(0);}...
}

Pre-loader 到 Lk的源码分析到这就完成了.
