单片机——中断

宗旨：技术的学习是有限的，分享的精神是无限的。



1、中断：放下手中的事情去处理另一种事情。

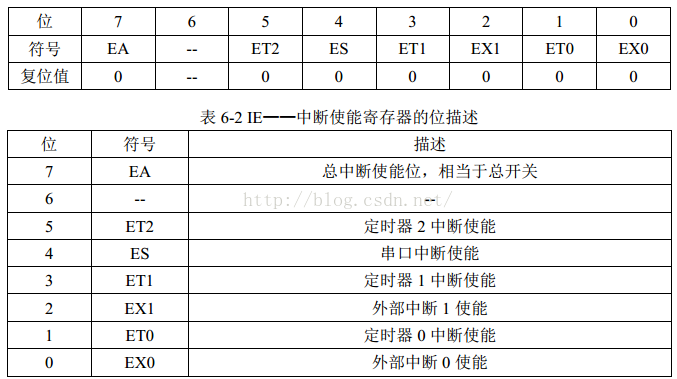

2、定时器中断

       定时器是单片机模块的一个资源，确确实实存在的一个模块，中断是单片机的一种运行机制。不是一回事，不只是定时器才能触发中断。

       对单片机的操作主要是操作IO口和操作寄存器的。

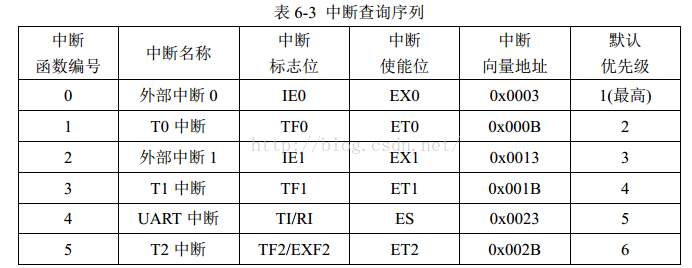

x * 8 + 3 = 向量地址 —— x为中断函数编号



3、数码管动态扫描

余晖效应：（10ms）

P0 = 0xff； // 消隐

EA = 0;

ET0 = 0; // 开总中断，开定时器0中断

#include <reg52.h>typedef unsigned int uint;
typedef unsigned char uchar;uchar code display[] =
{//数码管显示字符转换表0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8,0x80, 0x90, 0x88, 0x83, 0xC6, 0xA1, 0x86, 0x8E
};
uchar buffer[6] =
{//数码管显示缓冲区，初值0xFF确保启动时都不亮0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF
};
uint cnt = 0; //记录T0中断次数int main(void)
{unsigned long sec = 0;  //记录经过的秒数EA = 1;       //使能总中断TMOD = 0x01;  //设置T0为模式1TH0 = 0xFC;  //为T0赋初值0xFC67，定时1msTL0 = 0x67;ET0 = 1;     //使能T0中断TR0 = 1;     //启动T0while(1);return 0;
}
/* 定时器0中断服务函数 */
void InterruptTimer0() interrupt 1
{static uchar i = 0;   //动态扫描的索引TH0 = 0xFC; //重新加载初值TL0 = 0x67;cnt++;      //中断次数计数值加1//以下代码完成数码管动态扫描刷新P0 = 0xFF;  //显示消隐switch (i){case 0:P1 = 0xfe;i++;P0 = buffer[0];break;case 1:P1 = 0xfd;i++;P0 = buffer[1];break;case 2:P1 = 0xfb;i++;P0 = buffer[2];break;case 3:P1 = 0xf7;i++;P0 = buffer[3];break;case 4:P1 = 0xef;i++;P0 = buffer[4];break;case 5:P1 = 0xdf;i = 0;P0 = buffer[5];break;default:break;}if(cnt >= 1000)  //判断T0溢出是否达到1000次{cnt = 0;      //达到1000次后计数值清零sec++;        //秒计数自加1//以下代码将sec按十进制位从低到高依次提取并转为数码管显示字符buffer[0] = display [sec % 10];buffer[1] = display [sec / 10 % 10];buffer[2] = display [sec / 100 % 10];buffer[3] = display [sec / 1000 % 10];buffer[4] = display [sec / 10000 % 10];buffer[5] = display [sec / 100000 % 10];}
}
