前言
1、内容总结
C语言阶段的start_kernel函数位于内核源码/init/main.c文件,主要完成以下内容:
(1)打印一些输出信息。
(2)初始化内核工作所需的模块(比如内存管理、调度系统、异常处理等)。
2、学习方法
(1)学习思路
- 抓大放小,不深究;感兴趣可以就某个话题去网上搜索资料学习。
- 重点内容局部深入分析。
(2)具体学习方法
- 顺着代码执行路径抓全,这是我们的学习主线。
- 对照内核启动的打印信息进行分析。(本文章根据打印信息来分析源代码)
(3)几条学习线路
- 分析uboot给kernel传参的影响和实现。
- 硬件初始化与驱动加载。
- 内核启动后的结局与归宿。
(4)重点内容
- 函数setup_arch()完成的两件事情,即机器码架构的查找并且执行架构相关的硬件的初始化,以及uboot给内核的传参cmdline。
- 内核启动后的稳定状态。
3、start_kernel函数代码
asmlinkage void __init start_kernel(void) {char * command_line;extern struct kernel_param __start___param[], __stop___param[];smp_setup_processor_id();/** Need to run as early as possible, to initialize the* lockdep hash:*/lockdep_init();debug_objects_early_init();/** Set up the the initial canary ASAP:*/boot_init_stack_canary();cgroup_init_early();local_irq_disable();early_boot_irqs_off();early_init_irq_lock_class();/** Interrupts are still disabled. Do necessary setups, then* enable them*/lock_kernel();tick_init();boot_cpu_init();page_address_init();printk(KERN_NOTICE "%s", linux_banner);setup_arch(&command_line);mm_init_owner(&init_mm, &init_task);setup_command_line(command_line);setup_nr_cpu_ids();setup_per_cpu_areas();smp_prepare_boot_cpu(); /* arch-specific boot-cpu hooks */build_all_zonelists(NULL);page_alloc_init();printk(KERN_NOTICE "Kernel command line: %s\n", boot_command_line);parse_early_param();parse_args("Booting kernel", static_command_line, __start___param,__stop___param - __start___param,&unknown_bootoption);/** These use large bootmem allocations and must precede* kmem_cache_init()*/pidhash_init();vfs_caches_init_early();sort_main_extable();trap_init();mm_init();/** Set up the scheduler prior starting any interrupts (such as the* timer interrupt). Full topology setup happens at smp_init()* time - but meanwhile we still have a functioning scheduler.*/sched_init();/** Disable preemption - early bootup scheduling is extremely* fragile until we cpu_idle() for the first time.*/preempt_disable();if (!irqs_disabled()) {printk(KERN_WARNING "start_kernel(): bug: interrupts were ""enabled *very* early, fixing it\n");local_irq_disable();}rcu_init();radix_tree_init();/* init some links before init_ISA_irqs() */early_irq_init();init_IRQ();prio_tree_init();init_timers();hrtimers_init();softirq_init();timekeeping_init();time_init();profile_init();if (!irqs_disabled())printk(KERN_CRIT "start_kernel(): bug: interrupts were ""enabled early\n");early_boot_irqs_on();local_irq_enable();/* Interrupts are enabled now so all GFP allocations are safe. */gfp_allowed_mask = __GFP_BITS_MASK;kmem_cache_init_late();/** HACK ALERT! This is early. We're enabling the console before* we've done PCI setups etc, and console_init() must be aware of* this. But we do want output early, in case something goes wrong.*/console_init();if (panic_later)panic(panic_later, panic_param);lockdep_info();/** Need to run this when irqs are enabled, because it wants* to self-test [hard/soft]-irqs on/off lock inversion bugs* too:*/locking_selftest();#ifdef CONFIG_BLK_DEV_INITRDif (initrd_start && !initrd_below_start_ok &&page_to_pfn(virt_to_page((void *)initrd_start)) < min_low_pfn) {printk(KERN_CRIT "initrd overwritten (0x%08lx < 0x%08lx) - ""disabling it.\n",page_to_pfn(virt_to_page((void *)initrd_start)),min_low_pfn);initrd_start = 0;} #endifpage_cgroup_init();enable_debug_pagealloc();kmemtrace_init();kmemleak_init();debug_objects_mem_init();idr_init_cache();setup_per_cpu_pageset();numa_policy_init();if (late_time_init)late_time_init();sched_clock_init();calibrate_delay();pidmap_init();anon_vma_init(); #ifdef CONFIG_X86if (efi_enabled)efi_enter_virtual_mode(); #endifthread_info_cache_init();cred_init();fork_init(totalram_pages);proc_caches_init();buffer_init();key_init();security_init();dbg_late_init();vfs_caches_init(totalram_pages);signals_init();/* rootfs populating might need page-writeback */page_writeback_init(); #ifdef CONFIG_PROC_FSproc_root_init(); #endifcgroup_init();cpuset_init();taskstats_init_early();delayacct_init();check_bugs();acpi_early_init(); /* before LAPIC and SMP init */sfi_init_late();ftrace_init();/* Do the rest non-__init'ed, we're now alive */rest_init(); }
一、内核的解压缩与版本信息打印
1、零碎内容
(1)smp。smp就是对称多处理器(即多核心CPU)。
(2)lockdep。锁定依赖,是一个内核调试模块,与处理内核自旋锁死锁问题有关。
(3)cgroup。control group,内核提供的一种来处理进程组的技术。
2、内核的解压缩
在内核源码/arch/arm/boot/compressed/head.S文件中,调用了decompress_kernel()函数来解压内核,而decompress_kernel()函数位于/arch/arm/boot/compressed/misc.c文件中,其内容如下:
3、打印内核版本信息
(1)printk函数是内核用来向控制台打印信息的函数,类似于应用层编程中的printf。
- 内核不能使用标准库函数,因此不能使用printf,其实printk就是内核实现的一个printf。

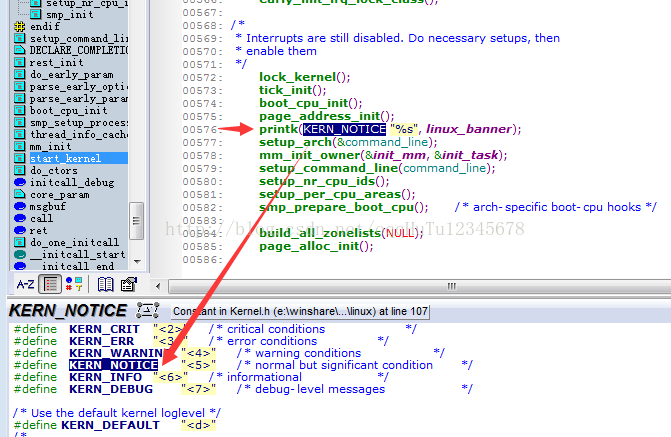

(2)printk函数可以定义消息输出的级别。
- 因为linux代码量太多,里面的printk打印信息太多。如果所有的printk都能打印出来而不加任何限制,则最终内核启动后得到海量的输出信息。
- linux内核给每一个printk添加一个打印级别。级别定义0-7(注意编程的时候要用相应的宏定义,不要直接用数字)分别代表8种输出的重要性级别,0表示最重要,7表示最不重要。根据自己的消息的重要性去设置打印级别。
- linux的控制台有一个消息过滤显示机制,控制台只会显示级别比控制台定义的级别高的消息。比如控制台的消息显示级别设置为4,那么只有printk中消息级别为0-3(也可能是0-4)的才可以显示看见。
(3)linux_banner的内容解析
- 在编译后的kernel目录下,使用“ grep "UTS_RELEASE" * -nR ”搜索得知:#define UTS_RELEASE "2.6.35.7"。
- 同理得知:#define LINUX_COMPILE_BY "root"
- 同理得知:#define LINUX_COMPILE_HOST "ubuntu"
- 同理得知:#define LINUX_COMPILER "gcc version 4.4.1 (Sourcery G++ Lite 2009q3-67) "
- 同理得知:#define UTS_VERSION "#7 PREEMPT Mon Aug 22 16:50:01 CST 2022"
二、内核对架构信息的处理
1、setup_arch函数简介
(1)setup_arch函数主要用来确定当前内核对应的硬件平台(CPU与机器码)。
- linux内核会支持一种CPU的运行,而CPU+开发板就确定了一个硬件平台。
- 机器码是硬件平台的一个固定的编码,用来表征这个硬件平台。
- 经过配置的内核可以在此平台上运行。
(2)当前内核支持的机器码以及硬件平台相关的一些定义,都在这个函数中处理。
2、setup_arch函数内部的setup_processor函数
(1)此函数用来查找CPU信息,可以结合串口打印的信息来分析。
3、setup_arch函数内部的setup_machine函数
已知setup_arch函数部分内容截图如下:
setup_arch函数内部所调用的setup_machine函数内容如下:
setup_machine函数内部所调用的lookup_machine_type函数内容如下:
(1)setup_machine函数的参数
- 由代码可知,setup_arch函数传给setup_machine函数的参数是机器码编号,即machine_arch_type。
- machine_arch_type在include/generated/mach-types.h的32039-32050行定义,经过分析后确定它的值是2456。
(2)setup_machine函数的作用
- 通过传入的机器码编号,找到对应这个机器码的machine_desc描述符,并且返回这个描述符的指针。
(3)真正干活的函数是lookup_machine_type(__lookup_machine_type函数)
- 此函数在head-common.S中,分析得知真正干活的函数是__lookup_machine_type。
(4)__lookup_machine_type函数的工作原理
1)首先,内核把各种CPU架构的信息组织成若干machine_desc结构体的实例,然后设置段属性.arch.info.init。如下:
在/arch/arm/include/mach/arch.h文件中,有如下内容:
比如在/arch/arm/mach-s5pv210/mach-x210.c文件中,有如下内容:
比如在/arch/arm/mach-s3c2410/mach-qt2410.c文件中,有如下内容:
2)其次,链接的时候,这些描述符就会被连接在一起。
kernel编译后生成的链接脚本/arch/arm/kernel/vmlinux.lds.S部分截图如下:
3)最后,__lookup_machine_type函数到描述符所在处,依次遍历各个描述符,比对看机器码哪个相同。
三、内核对bootargs的处理
1、setup_arch函数进行基本的cmdline处理
(1)可以从串口输出看到对应的信息:
(2)cmd_line,指uboot给kernel传参时传递的命令行启动参数,即uboot的bootargs。
(3)变量default_command_line是一个字符数组(是全局变量),表示默认的命令行参数。
在/arch/arm/kernel/setup.c文件中定义如下:
static char default_command_line[COMMAND_LINE_SIZE] __initdata = CONFIG_CMDLINE;
而CONFIG_CMDLINE,在内核配置后生成的.config文件中定义如下:
(4)内核对cmdline的处理思路
- 内核中设置了一个默认的cmdline(即.config文件中配置的那个),uboot也可以通过tag给kernel再传递一个cmdline。
- 如果uboot给内核传cmdline成功,则内核会优先使用uboot所传递的;如果uboot没有给内核传cmdline或者传参失败,则内核会使用默认的cmdline。
- 内核为什么要这样设计?因为希望内核是灵活的,可以通过传参对内核进行配置。
- 这个处理思路在setup_arch函数中实现。
2、setup_command_line函数
处理和命令行参数cmdline有关的任务。略。
3、parse_early_param函数、parse_args函数
(1)这两个函数用来解析cmdline传参和其他传参。
比如将cmdline解析,得到一个字符串数组,这个数组中依次存放了一个个设置项目信息。
(2)注意,这两个函数只是进行解析,没有去处理。换言之,这两个函数只是把长字符串解析成短字符串,最多和内核里控制这个相应功能的变量挂钩了,但是并没有去执行。真正执行的代码在各自模块初始化的代码部分。
四、start_kernel函数中的xxx_init函数
start_kernel函数中还调用了很多的xxx_init函数,都是内核工作需要的模块的初始化函数。
(1)trap_init:设置异常向量表
(2)mm_init:内存管理模块初始化
(3)sched_init:内核调度系统初始化
(4)early_irq_init、init_IRQ:中断初始化
(5)console_init:控制台初始化
以上只列出部分xxx_init函数。这些初始化之后,内核就具备了基本的工作条件。如果把内核比喻成一个复杂机器,那么start_kernel函数的作用,就是把众多零部件组装在一起形成这个机器,让它具备工作的基本条件。
五、start_kernel函数中的rest_init函数
1、rest_init函数简介
此函数之前内核的基本组装已经完成,剩下的工作放在一个叫rest_init的函数中完成。
rest_init函数内容如下:
(1)rest_init函数调用kernel_thread函数,启动了2个内核线程:
1)kernel_init
2)kthreadd
(2)rest_init函数调用schedule函数开启内核的调度系统,从此linux系统开始运转起来。
(3)rest_init函数最终调用cpu_idle函数结束整个内核的启动,cpu_idle函数里面是死循环。而调度系统负责考评系统中所有的进程。只要有哪个需要被运行,调度系统就会终止cpu_idle死循环进程(空闲进程)转而去执行有意义的干活的进程。
2、什么是内核线程?
- 一个运行的程序就是一个进程,这个程序和别的程序是分开的,这个程序可以被内核单独调用执行或者暂停。
- 应用层运行一个程序就构成一个用户进程/线程;
- 内核中运行一个函数(函数其实就是一个程序)就构成一个内核进程/线程。
- 因此kernel_thead函数运行一个函数,就是把这个函数变成一个内核线程,可以被内核调度系统去调度,即去调度器注册,将来调度的时候会进行考虑。
3、进程0、进程1、进程2
(1)截至目前为止一共涉及到3个内核进程/线程。操作系统用数字来表示/记录一个进程/线程,此数字就被称为这个进程的进程号。这个号码是从0开始分配的。
- 进程0:也就是那个死循环,也叫idle进程(空闲进程)。
- 进程1:也就是kernel_init函数,这个进程被称为init进程。
- 进程2:也就是kthreadd函数,这个进程是linux内核的守护进程。这个进程是用来保证linux内核自己本身能正常工作的。
(2)在linux命令行下,使用ps命令可以查看当前linux系统中运行的进程情况。
(3)在ubuntu下ps -aux可以看到当前系统运行的所有进程,可以看出进程号是从1开始的。
- 为什么不从0开始,因为进程0属于内核进程,而不是一个用户进程。
