深度学习之 BP 算法

神经网络的一种求解W的算法，分为信号“正向传播(FP)”求损失，“反向传播(BP)”回传误差；根据误差值修改每层的权重，继续迭代。

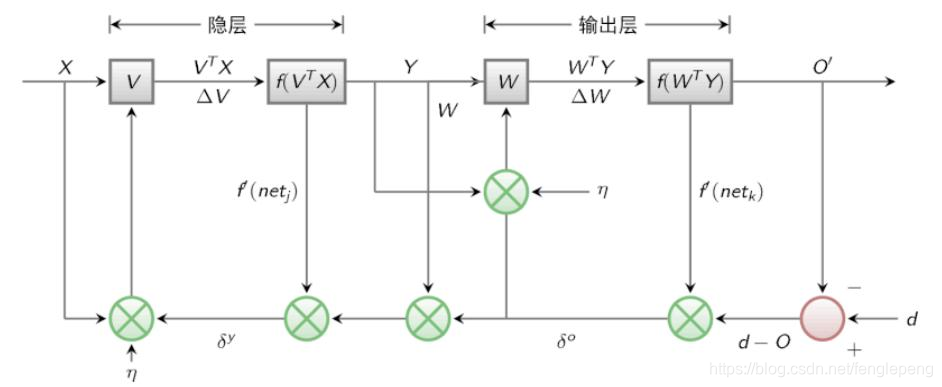

BP算法也叫做δ算法。以三层的感知器为例（假定现在隐层和输出层均存在相同类型的激活函数）

隐层 y = f(x * v)
输出层 o = f(f(y) * w)
输入层误差: $E=\frac{1}{2}(d-O)^{2}=\frac{1}{2}\sum_{k=1}^{\iota }(d_k-O_k)^2$
隐层误差: $E=\frac{1}{2}\sum_{k=1}^{\iota }(d_k-f(net_k))^2=\frac{1}{2}\sum_{k=1}^{\iota }(d_k-f(\sum_{j=1}^{m}w_{jk}y_j)))^2$
输入层误差: $E=\frac{1}{2}\sum_{k=1}^{\iota }(d_k-f\left [ \sum_{j=1}^{m}w_{jk}f(net_j)\right ])^2=\frac{1}{2}\sum_{k=1}^{\iota }(d_k-f\left [ \sum_{j=1}^{m}w_{jk}f\left ( \sum_{i=1}^{n}v_{ij}x_i \right )\right ])^2$

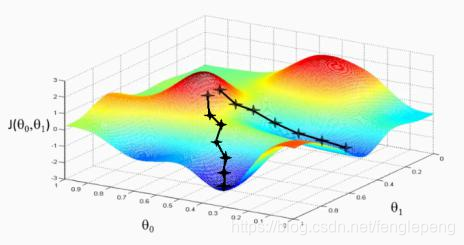

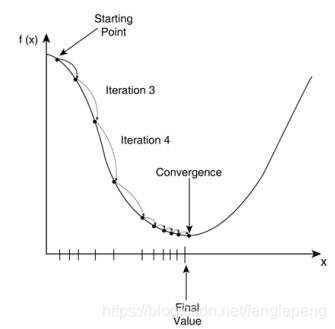

误差E有了，那么为了使误差越来越小，可以采用随机梯度下降的方式进行ω和υ的求解，即求得ω和υ使得误差E最小

BP算法的例子

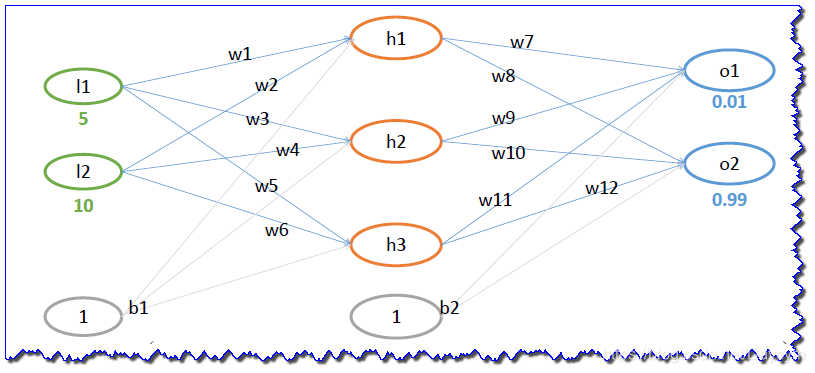

å¨è¿éæå¥å¾çæè¿°

初始值：w(0.1,0.15,0.2,0.25,0.3,0.35,0.4,0.45,0.5,0.55,0.6,0.65)， b(0.35,0.65)
输出值：O=(0.01,0.99)
学习率：η=0.5
假设隐层和输出层都使用 sigmoid 激活函数

1、FP过程

先求out

$net_{h_1} = w_1 * l_1 + w_2 * l_2 + b_1 * 1 = 0.1 * 5 + 0.15*10+0.35*1=2.35$
$out_{h_1} = \frac{1}{1+e^{-h_1}} = \frac{1}{1+e^{-2.35}} = 0.912934$

同理可以得到：

$out_{h_2} =0.979164$
$out_{h_3} =0.995275$

$o_1 = w_7 * out_{h_1}+w_9 * out_{h_2}+w_{10} * out_{h_3}+b_2*1$

$out_{o1} = \frac{1}{1+e^{-o_1}} = \frac{1}{1+e^{-2.1019206}}=0.891090$

同理可以得到：

$out_{0_2} =0.904330$

输出层误差表示如下：

$E = \frac{1}{2}(d - O)^2 = \frac{1}{2}\sum_{k=1}^l(d_k - O_k)^2$
$E_{o_1} = \frac{1}{2}(target_{o_1} - out_{o_1})^2$

$E_{total} = E_{o_1}+E_{o_2}= \frac{1}{2}(0.01 - 0.891090)^2 + \frac{1}{2}(0.99 -0.904330 )^2 = 0.391829$

2、BP 过程

输出层到第二层隐层，以求 $w_7$ 为例：

$\frac{\partial E_{total}}{\partial w_7} =\frac{\partial E_{total}}{\partial out_{o_1}}*\frac{\partial out_{o_1}}{\partial o_1}*\frac{\partial o_1}{\partial w_7}$

下面我们分别求上式的三个部分，其中第一部分：

$E_{o_1} = \frac{1}{2}(target_{o_1} - out_{o_1})^2$

$E_{total} = E_{o_1}+E_{o_2}=\frac{1}{2}(target_{o_1} - out_{o_1})^2+\frac{1}{2}(target_{o_2} - out_{o_2})^2$

$\frac{\partial E_{total}}{\partial out_{o_1}} = 2 * \frac{1}{2}(target_{o_1}-out_{o_1}) * (-1) + 0 = -(0.01 - 0.891090) = 0.88109$

第二分部因为：

$out_{o1} = \frac{1}{1+e^{-o_1}}$

$\begin{align*} {out_{o_1}}'=\frac{e^{-o_1}}{(1+e^{-o_1})^2}=\frac{1+e^{-o_1}-1}{(1+e^{-o_1})^2}=\frac{1}{1+e^{-o_1}}-\frac{1}{(1+e^{-o_1})^2}=out_{o_1}(1- out_{o_1}) \end{align*}$

$\frac{\partial out_{o_1}}{\partial o_1} = out_{o_1}(1 - out_{o_1}) = 0.891090(1 - 0.891090) = 0.097049$

第三部分,因为：

$o_1 = w_7 * out_{h_1}+w_9 * out_{h_2}+w_{10} * out_{h_3}+b_2*1$

$\frac{\partial o_1}{\partial w_7} = out_{h_1} + 0 + 0+0=0.912934$

最终得到：

$\frac{\partial E_{total}}{\partial w_7} =0.88109*0.097049*0.912934=0.078064$

更新 $w_7$ 的值：

$\hat{w_7} = w_7 + \Delta w_7 = w_7 - \eta \frac{\partial E_{total}}{\partial w_7} =0.4 - 0.5 * 0.078064=0.360968$

同理可以求出：

$\hat{w_8} = 0.453383$

$\hat{w_9} = 0.458137$

$\hat{w_{10}} = 0.553629$

$\hat{w_{11}} = 0.557448$

$\hat{w_{12}} = 0.653688$

第二层隐层到第一层隐层，以求 $w_1$ 为例：

$\frac{\partial E_{total}}{\partial w_1} = \frac{\partial E_{total}}{\partial out_{h_1}}* \frac{\partial out_{h_1}}{\partial h_1}* \frac{\partial h_1}{\partial w_1}$

$\frac{\partial E_{total}}{\partial w_1}=\Big(\frac{\partial E_{o_1}}{\partial out_{h_1}} + \frac{\partial E_{o_2}}{\partial out_{h_1}}\Big)* \frac{\partial out_{h_1}}{\partial h_1}* \frac{\partial h_1}{\partial w_1}$

$\frac{\partial E_{o_1}}{\partial out_{h_1}}=\frac{\partial E_{o_1}}{\partial out_{o_1}} * \frac{\partial out_{o_1}}{\partial o_1}*\frac{\partial o_1}{\partial out_{h_1}}$

下面我们分别计算，第一部分：

$\frac{\partial E_{o_1}}{\partial out_{h_1}}=\frac{\partial E_{o_1}}{\partial out_{o_1}} * \frac{\partial out_{o_1}}{\partial o_1}*\frac{\partial o_1}{\partial out_{h_1}}$

其中：

$E_{o_1} = \frac{1}{2}(target_{o_1} - out_{o_1})^2$

$out_{o1} = \frac{1}{1+e^{-o_1}}$

$o_1 = w_7 * out_{h_1}+w_9 * out_{h_2}+w_{10} * out_{h_3}+b_2*1$

$\frac{\partial E_{o_1}}{\partial out_{h_1}}=-(target_{o_1} - out_{o_1})*out_{o_1}*(1- out_{o_1})*\hat{w_7}$

注意：这里由于是反向传播，此时要用到之前更新后的 $w_7$ 的值

$\begin{align*}\frac{\partial E_{o_1}}{\partial out_{h_1}}=-(0.01 - 0.891090)*0.891090*(1-0.891090)*0.360968=0.030866 \end{align*}$

同理计算：

$\frac{\partial E_{o_2}}{\partial out_{h_1}} = \frac{\partial E_{o_2}}{\partial out_{o_2}} * \frac{\partial out_{o_2}}{\partial o_2}*\frac{\partial o_2}{\partial out_{h_1}}$

$\begin{align*} \frac{\partial E_{o_2}}{\partial out_{h_1}} &= -(target_{o_2} -out_{o_2})*out_{o_2}(1-out_{o_2})*w_8 \\ & =-(0.99-0.904330)*0.904330*(1-0.904330)*0.453383\\ &=-0.003360 \end{align*}$

接着计算第二部分：

$\frac{\partial out_{h_1}}{\partial h_1}=out_{h_1}*(1-out_{h_1}) =0.912934*(1-0.912934)=0.079486$

接着计算第三部分：

$\frac{\partial h_1}{\partial w_1} = l_1 = 5$

最终整合起来：

$\frac{\partial E_{total}}{\partial w_1} = (0.030866 + (-0.003360))*0.079486 *5=0.010932$

于是更新 $w_1$ ：

$\hat{w_1} = w_1 + \Delta w_1 = w_1 - \eta \frac{\partial E_{total}}{\partial w_1} = 0.1 - 0.5 *0.010932 =0.094534$

同理求出： $w_2, w_3,w_4,w_5,w_6$

以上是第一次迭代，经过多次迭代，最终的误差会越来越小

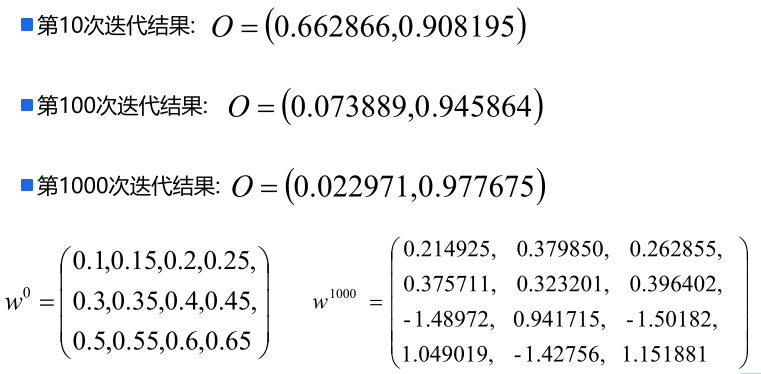

上图可以看出，当迭代1000次时，输出为 O=(0.022971,0.977675) 和原本的 O=(0.01,0.99) 比较接近了。

python代码

https://github.com/flepeng/code/blob/master/DL/bp_demo.py

import numpy as np# 初始值
w = [0.1, 0.15, 0.2, 0.25, 0.3, 0.35, 0.4, 0.45, 0.5, 0.55, 0.6, 0.65]
# 偏置项b不进行更新
b = [0.35, 0.65]l = [5, 10]# sigmoid函数
def sigmoid(z):return 1.0 / (1 + np.exp(-z))def f1(w, b, l):# 前向传播，计算结果值h1 = sigmoid(w[0] * l[0] + w[1] * l[1] + b[0])h2 = sigmoid(w[2] * l[0] + w[3] * l[1] + b[0])h3 = sigmoid(w[4] * l[0] + w[5] * l[1] + b[0])o1 = sigmoid(w[6] * h1 + w[8] * h2 + w[10] * h3 + b[1])o2 = sigmoid(w[7] * h1 + w[9] * h2 + w[11] * h3 + b[1])# 后向传播，更新w# 输出层到第二层隐层，前两项# 公式中的第一部分-(0.01 - o1)，第二部分o1 * (l - o1)t1 = -(0.01 - o1) * o1 * (l - o1)# 第二层隐层到第一层隐层，前两项t2 = -(0.99 - o2) * o2 * (l - o2)# t1*第三部分，即输出层到第二层隐层的参数梯度w[6] = w[6] - 0.5 * (t1 * h1)w[8] = w[8] - 0.5 * (t1 * h2)w[10] = w[10] - 0.5 * (t1 * h3)w[7] = w[7] - 0.5 * (t2 * h1)w[9] = w[9] - 0.5 * (t2 * h2)w[11] = w[11] - 0.5 * (t2 * h3)# (t1 * w[6] + t2 * w[7])对于公式()中的两项，h1 * (1 - h1)对于第二项，l[0]对应第三项w[0] = w[0] - 0.5 * (t1 * w[6] + t2 * w[7]) * h1 * (1 - h1) * l[0]w[1] = w[1] - 0.5 * (t1 * w[6] + t2 * w[7]) * h1 * (1 - h1) * l[1]w[2] = w[2] - 0.5 * (t1 * w[8] + t2 * w[9]) * h2 * (1 - h2) * l[0]w[3] = w[3] - 0.5 * (t1 * w[6] + t2 * w[9]) * h2 * (1 - h2) * l[1]w[4] = w[4] - 0.5 * (t1 * w[10] + t2 * w[11]) * h3 * (1 - h3) * l[0]w[5] = w[5] - 0.5 * (t1 * w[10] + t2 * w[11]) * h3 * (1 - h3) * l[1]return o1, o2, wfor i in range(1000):r1, r2, w = f1(w, b, l)print("第{}次迭代后，结果值为:({},{}),权重更新为:{}".format(i+1, r1, r2, w))
