由浅到深理解ROS URDF教程

创建自己的URDF文件
1.1创建树形结构文件
在这部分教程中要创建的将是下面的图形所描述的机器人的urdf文件

图片中这个机器人是一个树形结构的。让我们开始非常简单的创建这个树型结构的描述文件，不用担心维度等的问题。创建一个my_robot.urdf文件，内容如下：

<robot name="test_robot"><link name="link1" /><link name="link2" /><link name="link3" /><link name="link4" /><joint name="joint1" type="continuous"><parent link="link1"/><child link="link2"/></joint><joint name="joint2" type="continuous"><parent link="link1"/><child link="link3"/></joint><joint name="joint3" type="continuous"><parent link="link3"/><child link="link4"/></joint>
</robot>

所以，这里是仅仅创建了一个非常简单的结构。现在我们来看一看我们能否解读这个文件。可以使用一些简单的命令行工具，来检查你的语法是否正确。
需要安装urdfdom作为一个上游的ROS独立包

sudo apt-get install liburdfdom-tools

现在运行检查命令（基于indigo）

check_urdf my_robot.urdf

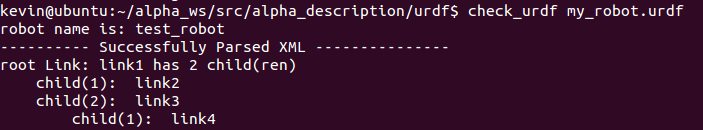

如果一切顺利的话，将会看到的是

这里写图片描述
1.2添加坐标系（维度）信息
现在有了一个基本的树形结构，让我们来添加合适的坐标系信息。如你在图片中看到的，每一个连接的参考系都在连接的底部，而且关节的参考系是完全相同的。所以，要添加维度到我们的树上，我们要确认的就是从一个连接到自己子连接的关机的偏移量。为了完成这一部分，我们将会为每一个关节添加.
比如，我们来看第二个关节。joint2是link1在Y方向上的偏移，在X轴负方向上有一点点偏移，而且绕Z轴旋转了90度，所以我们需要添加下面的元素。

<origin xyz=”-2 5 0” rpy=”0 0 1.57” />

在每一个关节重复这一改变，这个urdf文件看起来就是这样子的：

<robot name="test_robot"><link name="link1" /><link name="link2" /><link name="link3" /><link name="link4" /><joint name="joint1" type="continuous"><parent link="link1"/><child link="link2"/><origin xyz="5 3 0" rpy="0 0 0" /></joint><joint name="joint2" type="continuous"><parent link="link1"/><child link="link3"/><origin xyz="-2 5 0" rpy="0 0 1.57" /></joint><joint name="joint3" type="continuous"><parent link="link3"/><child link="link4"/><origin xyz="5 0 0" rpy="0 0 -1.57" /></joint>
</robot>

更新你的my_robot.urd文件，并通过解析器运行它。

check_urdf my_robot.urdf

1.3 完成运动学部分
我们现在还不确定的部分就是关节绕着哪个轴旋转。一旦我们添加了这个部分，我们实际上有了这个机器人完整的运动学模型。我们要做的就是添加元素到每一个joint中。axis确定在局部的旋转轴。
所以，如果你看joint2，你会看到它是绕着Y轴正方向旋转。所以，需要简单添加下面的内容到关节元素中：

<axis xyz=”0 1 0” />

相似的，需要向joint1中添加下面的内容：

<axis xyz=”-0.707 0.707 0” />

如果向所有关节中添加了这一元素的话，这个urdf文件看起来就是下面这样的：

<robot name="test_robot"><link name="link1" /><link name="link2" /><link name="link3" /><link name="link4" /><joint name="joint1" type="continuous"><parent link="link1"/><child link="link2"/><origin xyz="5 3 0" rpy="0 0 0" /><axis xyz="-0.9 0.15 0" /></joint><joint name="joint2" type="continuous"><parent link="link1"/><child link="link3"/><origin xyz="-2 5 0" rpy="0 0 1.57" /><axis xyz="-0.707 0.707 0" /></joint><joint name="joint3" type="continuous"><parent link="link3"/><child link="link4"/><origin xyz="5 0 0" rpy="0 0 -1.57" /><axis xyz="0.707 -0.707 0" /></joint>
</robot>

更新你的my_robot.urdf文件，并用解析器运行它

check_urdf my_robot.urdf

到这里为止，你就创建了你的第一个URDF机器人描述。现在你可以尝试用graphiz将你的URDF可视化。

urdf_to_graphiz my_robot.urdf

打开产生的文件，比如用evince test_robot.pdf

解析一个URDF文件
2.1解析一个URDF文件
首先，我们创建一个依赖于urdf解析器的包。

  $ cd ~/catkin_ws/src$ catkin_create_pkg testbot_description urdf$ cd testbot_description

现在我们来创建一个urdf文件夹来存储我们刚刚创建的urdf文件。

mkdir urdf

按照一般的惯例，urdf文件是在一个名为MYROBOT_description的包中，它的标准的子文件夹还包括有/meshes, /media 和/cd，就像是下面这样：

/MYROBOT_descriptionpackage.xmlCMakeLists.txt/urdf/meshes/materials/cad

接下来，将我们创建的my_robot.urdf拷贝到我们刚刚创建的文件夹中。

  $ cp /path/to/.../testbot_description/urdf/my_robot.urdf

创建一个src文件夹，并创建src/parser.cpp文件

#include <urdf/model.h>
#include "ros/ros.h"int main(int argc, char** argv){ros::init(argc, argv, "my_parser");if (argc != 2){ROS_ERROR("Need a urdf file as argument");return -1;}std::string urdf_file = argv[1];urdf::Model model;if (!model.initFile(urdf_file)){ROS_ERROR("Failed to parse urdf file");return -1;}ROS_INFO("Successfully parsed urdf file");return 0;
}

真正的动作是发生在 urdf::Model model; if (!model.initFile(urdf_file)){这两行。如果URDF文件能够成功解析的话initFile方法返回true。
然后我们来尝试运行这个程序，首先向CmakeList.txt文件中添加这两行

add_executable(parser src/parser.cpp)
target_link_libraries(parser ${catkin_LIBRARIES})

构建你的包，并运行它

  $ catkin_make$ .<path>/parser <path>my_robot.urdf# ./devel/lib/robot_description/parser /src/robot_description/urdf/my_robot.urdf (for example)

输出应该看起来是这样的：

[ INFO] 1254520129.560927000: Successfully parsed urdf file

现在，可以看一下code API（http://docs.ros.org/api/urdf/html/）来看看如何使用你刚刚创建的URDF模型。一个很好的URDF模型类的例子在
https://github.com/ros-visualization/rviz/blob/groovy-devel/src/rviz/robot/robot.cpp
- 在自己的机器人上使用robot state publisher
这部分教程将解释如何使用机器人状态发布者来发布机器人状态到tf。
当你的机器人是有很多关联坐标系的机器人时，把它们全部发布到tf也是一项相当可观的任务。robot state publisher是一个可以帮助你处理这项任务的工具。
这里写图片描述
robot state publisher帮助你把你的机器人状态发布到tf转换库中。robot state publisher内部有一个机器人的运动学模型，所以给定机器人位置，robot state publisher能够计算和发布机器人每一个link的3D位姿。
你可以用robot state publisher作为一个单独的节点或者一个库。
3.1 作为一个单独的ROS节点运行
3.1.1 robot_state_publisher
运行机器人状态发布者最简单的方式就是作为一个节点运行。对于一般使用者来说，我们推荐这样使用。你需要两样东西来运行机器人状态发布者：
- 一个从Parameter Server下载的urdf xml机器人描述。
- 一个将关节位置用sensor_msgs/JointState格式发布的源。
如何为robot_state_publisher配置参数和主题，请阅读下面的部分。
3.1.1.1 订阅的主题：
joint_states(sensor_msgs/JointState)
关节位置信息
3.1.1.2 参数
robot_description(urdf map)
urdf xml机器人描述。这可以通过urdf_model::initParam来完成。
tf_prefix(string)
为命名空间发布变化设置tf前缀。
publish_frequency(double)
状态发布者的发布频率，默认50赫兹。
3.1.2 例子launch文件
一旦已经设置了XML机器人描述文件和一个关节位置信息源文件，简单创建一个launch文件如下：

  <launch><node pkg="robot_state_publisher" type="robot_state_publisher" name="rob_st_pub" ><remap from="robot_description" to="different_robot_description" /><remap from="joint_states" to="different_joint_states" /></node></launch>

3.2 作为一个库运行
高级用户也可以将机器人状态发布者在他们自己的C++代码中作为一个库来使用。在你包含了头文件之后:

#include <robot_state_publisher/robot_state_publisher.h>

你需要的就是一个采用了KDL树的构造函数：

RobotStatePublisher(const KDL::Tree& tree);

现在，每次你想要发布你的机器人状态，你调用publishTransform函数即可：

//publish moving joints
void publishTransforms(const std::map<std::string, double>& joint_positions, const ros::Time& time):
//publish fixed joints
void publishFixedTransforms();

第一个变量是一个关节名称和关节位置的map，第二个参数是关节位置记录的时间。如果这个map不包括所有的关节名称也是没有问题的。如果这个map包含了一些关节名称，而这些关节名称不是运动模型的一部分，也是没有问题的。要是注意，如果你不告诉关节状态发布者你运动模型的一些关节，你的tf树将不能完成。
4.开始使用KDL解析器
4.1 构建KDL解析器

rosdep install kdl_parser

这条命令将会安装kdl_parser所有的外部依赖包。构建包，运行：

rosmake kdl_parser

4.2 使用你的代码
首先，添加KDL解析器作为一个依赖包，到你的package.xml文件中

<package>...<depend package="kdl_parser" />...</package>

在你的C++代码开始阶段，添加KDL解析器，包括下面的文件

#include <kdl_parser/kdl_parser.hpp>

现在，有不同的方法来继续进行，你可以从一个urdf用多种方法构建一个KDL树。
4.2.1从一个文件

 KDL::Tree my_tree;if (!kdl_parser::treeFromFile("filename", my_tree)){ROS_ERROR("Failed to construct kdl tree");return false;}

创建PR2的urdf文件，运行下面的命令

rosrun xacro xacro.py `rospack find pr2_description`/robots/pr2.urdf.xacro > pr2.urdf

4.2.2 从一个参数服务器

 KDL::Tree my_tree;ros::NodeHandle node;std::string robot_desc_string;node.param("robot_description", robot_desc_string, string());if (!kdl_parser::treeFromString(robot_desc_string, my_tree)){ROS_ERROR("Failed to construct kdl tree");return false;}

4.2.3 从一个xml元素

KDL::Tree my_tree;TiXmlDocument xml_doc;xml_doc.Parse(xml_string.c_str());xml_root = xml_doc.FirstChildElement("robot");if (!xml_root){ROS_ERROR("Failed to get robot from xml document");return false;}if (!kdl_parser::treeFromXml(xml_root, my_tree)){ROS_ERROR("Failed to construct kdl tree");return false;}

4.2.4 从一个URDF模型

 KDL::Tree my_tree;urdf::Model my_model;if (!my_model.initXml(....)){ROS_ERROR("Failed to parse urdf robot model");return false;}if (!kdl_parser::treeFromUrdfModel(my_model, my_tree)){ROS_ERROR("Failed to construct kdl tree");return false;}

关于更多地细节，可以参考API文档：
http://docs.ros.org/api/kdl_parser/html/namespacekdl__parser.html
5.用robot_state_publisher使用URDF
这部分教程完整的机器人URDF模型使用robot_state_publisher的例子。首先，我们创建所有URDF模型的需要的部分。然后我们写一个节点来发布关键状态和转换信息。最后，我们运行所有的部分。
5.1 创建URDF文件
这里有一个7自由度的接近R2-D2的模型。

<robot name="r2d2"><link name="axis"><inertial><mass value="1"/><inertia ixx="100" ixy="0" ixz="0" iyy="100" iyz="0" izz="100" /><origin/></inertial><visual><origin xyz="0 0 0" rpy="1.57 0 0" /><geometry><cylinder radius="0.01" length=".5" /></geometry><material name="gray"><color rgba=".2 .2 .2 1" /></material></visual><collision><origin xyz="0 0 0" rpy="1.57 0 0" /><geometry><cylinder radius="0.01" length=".5" /></geometry><contact_coefficients mu="0" kp="1000.0" kd="1.0"/></collision>
</link><link name="leg1"><inertial><mass value="1"/><inertia ixx="100" ixy="0" ixz="0" iyy="100" iyz="0" izz="100" /><origin/></inertial><visual><origin xyz="0 0 -.3" /><geometry><box size=".20 .10 .8" /></geometry><material name="white"><color rgba="1 1 1 1"/></material></visual><collision><origin xyz="0 0 -.3" /><geometry><box size=".20 .10 .8" /></geometry><contact_coefficients mu="0" kp="1000.0" kd="1.0"/></collision>
</link><joint name="leg1connect" type="fixed"><origin xyz="0 .30 0" /><parent link="axis"/><child link="leg1"/>
</joint><link name="leg2"><inertial><mass value="1"/><inertia ixx="100" ixy="0" ixz="0" iyy="100" iyz="0" izz="100" /><origin/></inertial><visual><origin xyz="0 0 -.3" /><geometry><box size=".20 .10 .8" /></geometry><material name="white"><color rgba="1 1 1 1"/></material></visual><collision><origin xyz="0 0 -.3" /><geometry><box size=".20 .10 .8" /></geometry><contact_coefficients mu="0" kp="1000.0" kd="1.0"/></collision>
</link><joint name="leg2connect" type="fixed"><origin xyz="0 -.30 0" /><parent link="axis"/><child link="leg2"/>
</joint><link name="body"><inertial><mass value="1"/><inertia ixx="100" ixy="0" ixz="0" iyy="100" iyz="0" izz="100" /><origin/></inertial><visual><origin xyz="0 0 -0.2" /><geometry><cylinder radius=".20" length=".6"/></geometry><material name="white"/></visual><collision><origin xyz="0 0 0.2" /><geometry><cylinder radius=".20" length=".6"/></geometry><contact_coefficients mu="0" kp="1000.0" kd="1.0"/></collision>
</link><joint name="tilt" type="revolute"><parent link="axis"/><child link="body"/><origin xyz="0 0 0" rpy="0 0 0" /><axis xyz="0 1 0" /><limit upper="0" lower="-.5" effort="10" velocity="10" />
</joint><link name="head"><inertial><mass value="1"/><inertia ixx="100" ixy="0" ixz="0" iyy="100" iyz="0" izz="100" /><origin/></inertial><visual><geometry><sphere radius=".4" /></geometry><material name="white" /></visual><collision><origin/><geometry><sphere radius=".4" /></geometry><contact_coefficients mu="0" kp="1000.0" kd="1.0"/></collision>
</link><joint name="swivel" type="continuous"><origin xyz="0 0 0.1" /><axis xyz="0 0 1" /><parent link="body"/><child link="head"/>
</joint><link name="rod"><inertial><mass value="1"/><inertia ixx="100" ixy="0" ixz="0" iyy="100" iyz="0" izz="100" /><origin/></inertial><visual><origin xyz="0 0 -.1" /><geometry><cylinder radius=".02" length=".2" /></geometry><material name="gray" /></visual><collision><origin/><geometry><cylinder radius=".02" length=".2" /></geometry><contact_coefficients mu="0" kp="1000.0" kd="1.0"/></collision>
</link><joint name="periscope" type="prismatic"><origin xyz=".12 0 .15" /><axis xyz="0 0 1" /><limit upper="0" lower="-.5" effort="10" velocity="10" /><parent link="head"/><child link="rod"/>
</joint><link name="box"><inertial><mass value="1"/><inertia ixx="100" ixy="0" ixz="0" iyy="100" iyz="0" izz="100" /><origin/></inertial><visual><geometry><box size=".05 .05 .05" /></geometry><material name="blue" ><color rgba="0 0 1 1" /></material></visual><collision><origin/><geometry><box size=".05 .05 .05" /></geometry><contact_coefficients mu="0" kp="1000.0" kd="1.0"/></collision>
</link>
<joint name="boxconnect" type="fixed"><origin xyz="0 0 0" /><parent link="rod"/><child link="box"/>
</joint></robot>

5.2 发布状态
现在我们需要一个方法来确定机器人是在哪个状态下。为了完成这个目标，我们必须确定所有三个关节和全部的里程。从创建一个包开始：

cd %TOP_DIR_YOUR_CATKIN_WS%/src
catkin_create_pkg r2d2 roscpp rospy tf sensor_msgs std_msgs

然后打开编辑器，添加下面的内容到src/state_publisher.cpp文件中：

#include <string>
#include <ros/ros.h>
#include <sensor_msgs/JointState.h>
#include <tf/transform_broadcaster.h>int main(int argc, char** argv) {ros::init(argc, argv, "state_publisher");ros::NodeHandle n;ros::Publisher joint_pub = n.advertise<sensor_msgs::JointState>("joint_states", 1);tf::TransformBroadcaster broadcaster;ros::Rate loop_rate(30);const double degree = M_PI/180;// robot statedouble tilt = 0, tinc = degree, swivel=0, angle=0, height=0, hinc=0.005;// message declarationsgeometry_msgs::TransformStamped odom_trans;sensor_msgs::JointState joint_state;odom_trans.header.frame_id = "odom";odom_trans.child_frame_id = "axis";while (ros::ok()) {//update joint_statejoint_state.header.stamp = ros::Time::now();joint_state.name.resize(3);joint_state.position.resize(3);joint_state.name[0] ="swivel";joint_state.position[0] = swivel;joint_state.name[1] ="tilt";joint_state.position[1] = tilt;joint_state.name[2] ="periscope";joint_state.position[2] = height;// update transform// (moving in a circle with radius=2)odom_trans.header.stamp = ros::Time::now();odom_trans.transform.translation.x = cos(angle)*2;odom_trans.transform.translation.y = sin(angle)*2;odom_trans.transform.translation.z = .7;odom_trans.transform.rotation = tf::createQuaternionMsgFromYaw(angle+M_PI/2);//send the joint state and transformjoint_pub.publish(joint_state);broadcaster.sendTransform(odom_trans);// Create new robot statetilt += tinc;if (tilt<-.5 || tilt>0) tinc *= -1;height += hinc;if (height>.2 || height<0) hinc *= -1;swivel += degree;angle += degree/4;// This will adjust as needed per iterationloop_rate.sleep();}return 0;
}

5.3 Launch文件
这个launch文件假设你正在使用的包名称为“r2d2”节点名称为“state_publisher”，你已经保存了上面的urdf文件到r2d2包中

<launch><param name="robot_description" command="cat $(find r2d2)/model.xml" /><node name="robot_state_publisher" pkg="robot_state_publisher" type="state_p-ublisher" /><node name="state_publisher" pkg="r2d2" type="state_publisher" />
</launch>

5.4 查看结果
首先我们应该编辑一下我们上面的代码所在的Cmake.txt文件。确认添加tf依赖。

find_package(catkin REQUIRED COMPONENTS roscpp rospy std_msgs tf)

注意roscpp是用来解析我们编写和产生的state_publisher节点的代码。也需要添加下面的内容到Cmakelists.txt文件的末尾以用来产生state_publisher节点：

include_directories(include ${catkin_INCLUDE_DIRS})
add_executable(state_publisher src/state_publisher.cpp)
target_link_libraries(state_publisher ${catkin_LIBRARIES})

现在运行这个包现在，我们应该到工作空间文件夹下构建包：
