TS解析文档

TS格式解析

简介:

ts文件为传输流文件,视频编码主要格式h264/mpeg4,音频为acc/MP3。
ts的包是一个一个188字节的包组成,这188字节里面由一个0x47开头的包作为同步。
也就是说,如果你找到了0x47,如果与它相隔188个字节的地方又是一个0x47,基本上就是一个ts的包。
注:ts包中有内容为0x47,所以分割时确定是ts包之后,直接以188字节分割。

结构:

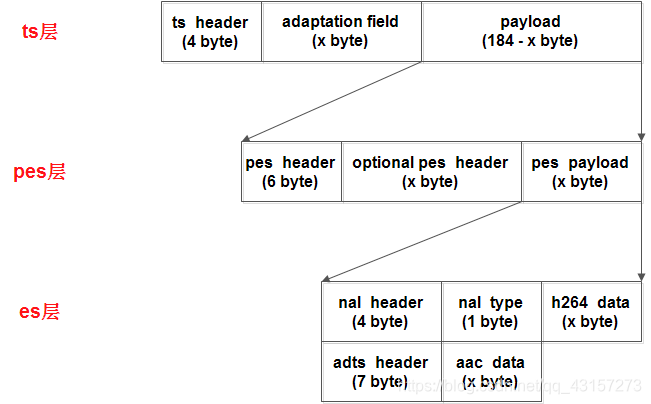

ts文件分为三层:ts层Transport Stream:ts层就是在pes层加入数据流的识别和传输必须的信息。pes层 Packet Elemental Stream:pes层是在音视频数据上加了时间戳等对数据帧的说明信息。es层 Elementary Stream.:es层就是音视频数据。

在这里插入图片描述

解析步骤

  • ts流 发送方式:->PAT ->PMT ->PES ->ES ->ES ->ES ->ES ->PES -> ES ->ES …
ts层的内容是通过PID值来标识的,内容:PAT表、PMT表、PES包、ES(音频、视频)。(注:只有PES包有pes header)
解析ts流要先找到PAT表,找到PAT就可以找到PMT的PID,然后根据PMT的PID找到PES包,之后的为前一个PES包的补充ES数据。PAT表的table_id值固定为0x00。
PMT表的table_id值固定为0x02。
PES包的开始码固定为0x000001。
ES包,开始即为数据,没有固定值。

ts header

ts层分为三个部分:ts header:固定4个字节。adaptation field:可有可无,作用是给不足188字节的数据做填充。payload:pes数据。

ts header:详解如下:

字段长度(bite)描述
sync_byte8b固定为0x47
transport_error_indicator1b传输错误指示符,表明在ts头的adapt域后由一个无用字节,通常为0
payload_unit_start_indicator1b负载单元起始标示符,
transport_priority1b传输优先级,0为低优先级,1为高优先级,通常取0
pid13bpid值
transport_scrambling_control2b自适应区,‘00’保留;‘01’为无自适应域,仅含有效负载;‘10’为仅含自适应域,无有效负载;‘11’为同时带有自适应域和有效负载。(自适应域:adaptation field)
adaptation_field_control2bpid值
continuity_counter4b递增计数器,从0-f,起始值不一定取0,但必须是连续的
注:payload_unit_start_indicator:为1时:表明是第一个的数据包 (后面有pes层),为0时:表明不是第一个数据包,后面直接是数据

adaptation field

adaptation field:详解如下:

字段长度(字节)描述
adaptation_field_length1B自适应域长度,后面的字节数
flag1B取0x50表示包含PCR或0x40表示不包含PCR
PCR5BProgram Clock Reference,节目时钟参考,用于恢复出与编码端一致的系统时序时钟STC(System Time Clock)。
stuffing_bytesxB填充字节,取值0xff

PAT 格式

字段长度(bite)描述
table_id8bPAT表固定为0x00
section_syntax_indicator1b固定为1
zero1b固定为0
reserved2b固定为11
section_length12b后面数据的长度
section_length16b传输流ID,固定为0x0001
reserved2b固定为11
version_number5b版本号,固定为00000,如果PAT有变化则版本号加1
current_next_indicator1b为1,表示这个PAT表可以用,为0则要等待下一个PAT表
section_number8b固定为0x00
last_section_number8b固定为0x00
program_number16b节目号为0x0001时,表示这是PMT
reserved3b固定为111
PID13b节目号对应内容的PID值
CRC3232b前面数据的CRC32校验码

注:ts header之后,PAT表之前有1字节无用,需要排除

PMT格式

字段长度(bite)描述
table_id8bPAT表固定为0x02
section_syntax_indicator1b固定为1
zero1b固定为0
reserved2b固定为11
section_length12b后面数据的长度
section_length16b频道号码,表示当前的PMT关联到的频道,取值0x0001
reserved2b固定为11
version_number5b版本号,固定为00000,如果PMT有变化则版本号加1
current_next_indicator1b为1,表示这个PMT表可以用,为0则要等待下一个PAT表
section_number8b固定为0x00
last_section_number8b固定为0x00
reserved8=3b固定为111
PCR_PID13bPCR(节目参考时钟)所在TS分组的PID,指定为视频PID
reserved4b固定为1111
program_info_length12b节目描述信息,指定为0x000表示没有
stream_type8b流类型,h.264编码对应0x1b,aac编码对应0x0f,mp3编码对应0x03,h.265编码对应0x24
reserved3b固定为111
elementary_PID13b与stream_type对应的PID
reserved4b固定为1111
ES_info_length12b描述信息,指定为0x000表示没有
CRC3232b前面数据的CRC32校验码

注:ts header之后,PMT表之前有1字节无用,需要排除

PES格式

字段长度(字节)描述
pes_start_code3B开始码,固定为0x000001
stream_id1B音频取值(0xc0-0xdf),通常为0xc0;视频取值(0xe0-0xef),通常为0xe0
pes_packet_length2B后面pes数据的长度,0表示长度不限制,只有视频数据长度会超过0xffff(注:长度为整个pes,即为第一个pes头、es+之后的es)
flag1B通常取值0x80,表示数据不加密、无优先级、备份的数据
flag1B取值0x80表示只含有pts,取值0xc0表示含有pts和dts
pes_data_length1B后面数据的长度,取值5或10
pts5B33bit值
dts5B33bit值
注: pts是显示时间戳、dts是解码时间戳,视频数据两种时间戳都需要,音频数据的pts和dts相同,所以只需要pts。
有pts和dts两种时间戳是B帧引起的,I帧和P帧的pts等于dts。如果一个视频没有B帧,则pts永远和dts相同。从文件中顺序读取视频帧,取出的帧顺序和dts顺序相同。
dts算法比较简单,初始值 + 增量即可,pts计算比较复杂,需要在dts的基础上加偏移量。

ES格式

视频数据必须加上一个nalu(Network Abstraction Layer unit),nalu包括nalu header和nalu type.
nalu header固定为0x00000001(帧开始,常见)或0x000001(帧中)。

nalu header:

字段长度(bite)
forbidden_zero_bit1b
nal_unit_type6b
nuh_reserved_zero_6bits6b
nuh_temporal_id_plus13b

H265 帧类型判断:
在文件中查找00 00 00 01NALU头,发现在有6种开头分别为:

00 00 00 01 40 01  的nuh_unit_type的值为 32, 语义为视频参数集        VPS
00 00 00 01 42 01  的nuh_unit_type的值为 33, 语义为序列参数集         SPS
00 00 00 01 44 01  的nuh_unit_type的值为 34, 语义为图像参数集         PPS
00 00 00 01 4E 01  的nuh_unit_type的值为 39, 语义为补充增强信息       SEI
00 00 00 01 26 01  的nuh_unit_type的值为 19, 语义为可能有RADL图像的IDR图像的SS编码数据   IDR
00 00 00 01 02 01  的nuh_unit_type的值为1, 语义为被参考的后置图像,且非TSA、非STSA的SS编码数据
