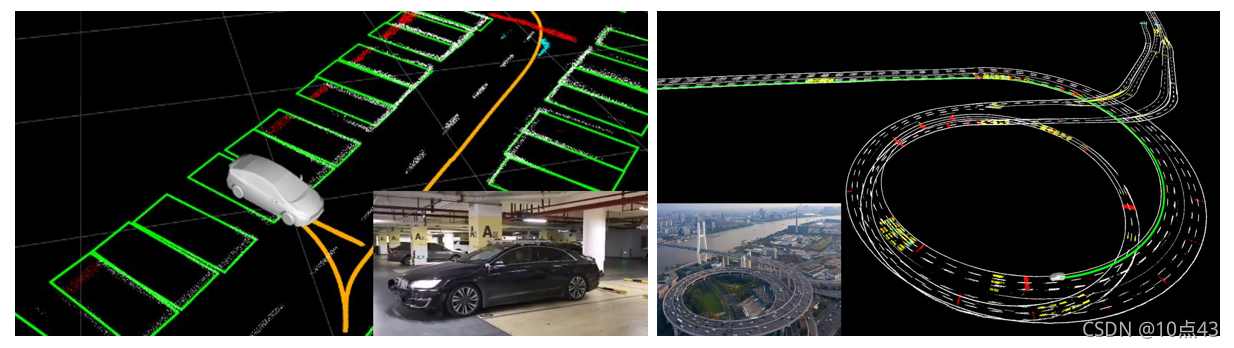

本文介绍两篇使用语义地图进行视觉定位的论文,两篇论文工程性很强,值得一学。
AVP-SLAM
是一篇关于自动泊车的视觉定位方案
,收录于 IROS 2020。论文链接为:https://arxiv.org/abs/2007.01813,视频链接为:https://zhuanlan.zhihu.com/p/157340737。
RoadMap
是轻量级的室外语义地图视觉定位方案
,收录于 ICRA2021。论文链接为:https://arxiv.org/abs/2106.02527,视频链接为:https://zhuanlan.zhihu.com/p/382183817。
1.AVP-SLAM
AVP-SLAM:自动泊车SLAM框架,采用停车线等作为定位标志,IROS2020
1.1 System Overview

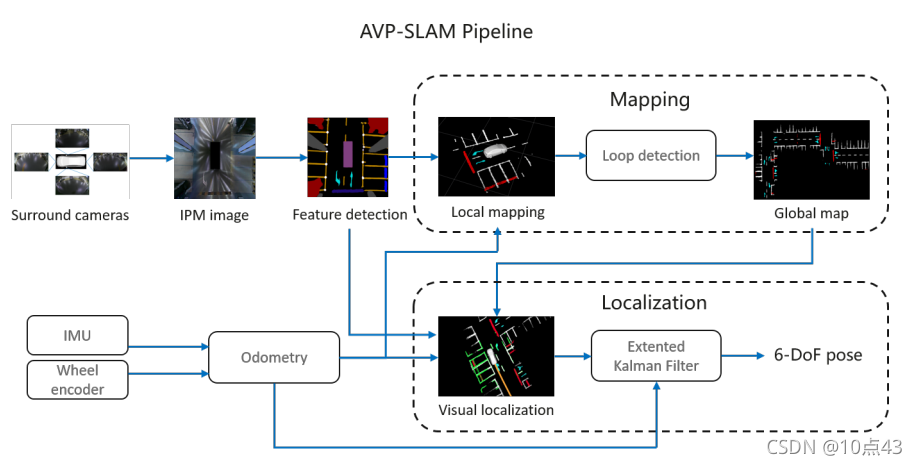

自动泊车视觉定位方案如下图所示,使用到的传感器有4个环视摄像头,1个IMU,2个轮速编码器
,轮速编码器和IMU组成里程计,可以据此得到车辆的相对位置。
整个方案分为两部分:
- 第一部分是
建立全局语义地图
,4个环视摄像头采集到的图像首先投影到鸟瞰图,然后合并成全方位图
;神经网络检测语义特征,包括车道线、车位线、地面引导标志、减速带
。结合里程计,将语义特征投影到全局坐标,同时使用回环检测最终得到全局图
。 - 第二部分是
定位
,与建图相似,通过鸟瞰图提取语义特征然后与全局图进行匹配来定位。同时,使用EKF
将视觉地位与里程计定位进行融合。
1.2 Methodology
1)全方位图合成

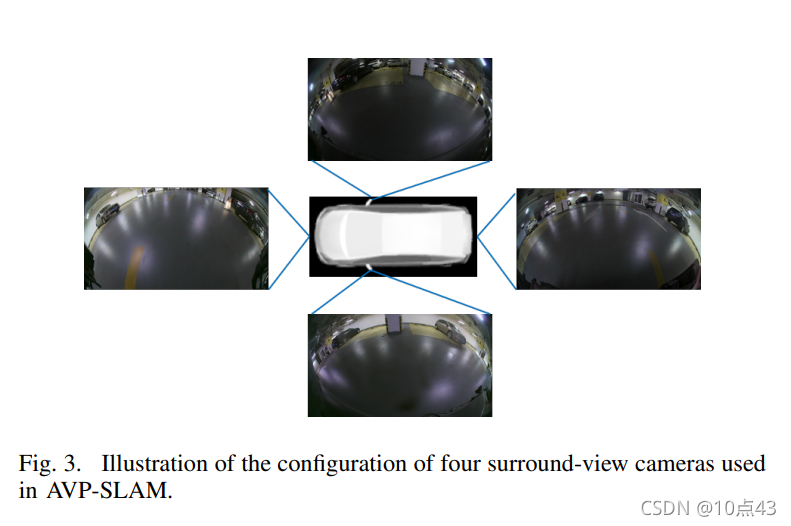

4个环视摄像头如图3所示,每个摄像头的内参和外参都已提前标定。图像中的像素投影到汽车中心坐标地面(z=0z=0z=0),投影方程为:
1λ[xvyv1]=[Rctc]col:1,2,4−1πc−1([uv1])\frac{1}{\lambda}\left[\begin{array}{c} x^{v} \\ y^{v} \\ 1 \end{array}\right]=\left[\mathbf{R}_{c} \mathbf{t}_{c}\right]_{\operatorname{col}: 1,2,4}^{-1} \pi_{c}^{-1}\left(\left[\begin{array}{l} u \\ v \\ 1 \end{array}\right]\right) λ1⎣⎡xvyv1⎦⎤=[Rctc]col:1,2,4−1πc−1⎝⎛⎣⎡uv1⎦⎤⎠⎞
其中 πc(.)\pi_{c}(.)πc(.) 是摄像头投影模型,πc(.)−1\pi_{c}(.)^{-1}πc(.)−1 是逆投影。[Rt,tc][\mathbf{R}_t,\mathbf{t}_c][Rt,tc] 是每个摄像头相对汽车中心的外参,[u,v][u,v][u,v] 是像素坐标,[xv,yv][x^v,y^v][xv,yv] 是对应在汽车中心坐标的像素位置。
逆投影之后,合成全方位图,如下图4所示。全方位图合成方程为:
[uipmvipm1]=Kipm[xvyv1]\left[\begin{array}{c} u_{i p m} \\ v_{i p m} \\ 1 \end{array}\right]=\mathbf{K}_{i p m}\left[\begin{array}{c} x^{v} \\ y^{v} \\ 1 \end{array}\right] ⎣⎡uipmvipm1⎦⎤=Kipm⎣⎡xvyv1⎦⎤
其中 Kipm\mathbf{K}_{ipm}Kipm 是合成全方位图内参。
2)特征检测

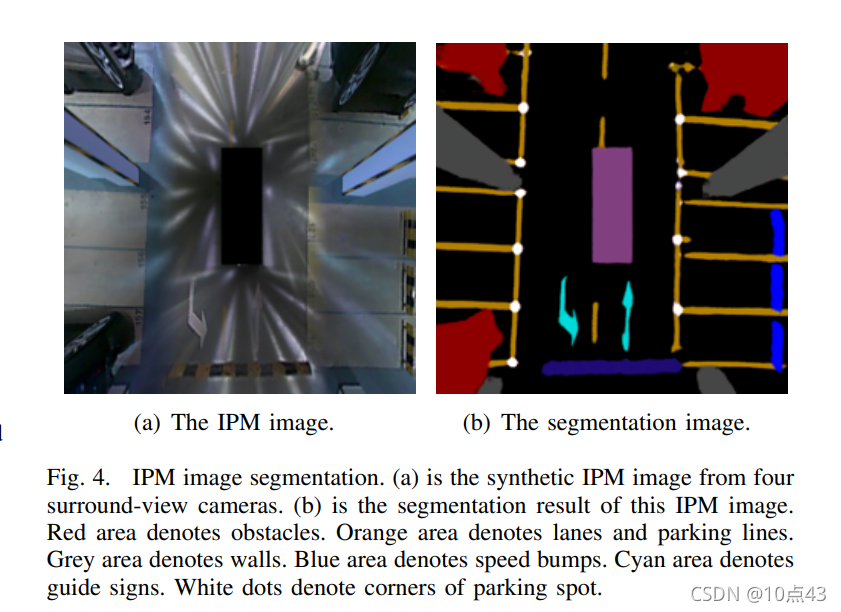

下面就是特征检测,这里使用的分割网络为 U-Net
,作者专门针对车库场景进行了训练,分割结果如图4所示。
3)建图
特征检测之后,有用的语义特征(车位线、引导标志、减速带)位置会转换到3D空间坐标,转换方程为:
[xvyv1]=Kipm−1[uipmvipm1]\left[\begin{array}{c} x^{v} \\ y^{v} \\ 1 \end{array}\right]=\mathbf{K}_{i p m}^{-1}\left[\begin{array}{c} u_{i p m} \\ v_{i p m} \\ 1 \end{array}\right] ⎣⎡xvyv1⎦⎤=Kipm−1⎣⎡uipmvipm1⎦⎤
结合里程计,这些特征将会从汽车中心坐标转换到世界坐标,转换方程为:
[xwywzw]=Ro[xvyv0]+to\left[\begin{array}{l} x^{w} \\ y^{w} \\ z^{w} \end{array}\right]=\mathbf{R}_{\mathbf{o}}\left[\begin{array}{c} x^{v} \\ y^{v} \\ 0 \end{array}\right]+\mathbf{t}_{o} ⎣⎡xwywzw⎦⎤=Ro⎣⎡xvyv0⎦⎤+to
其中 [Ro,to][\mathbf{R}_o,\mathbf{t}_o][Ro,to] 是从里程计得到的汽车位置,这样就得了局部地图。

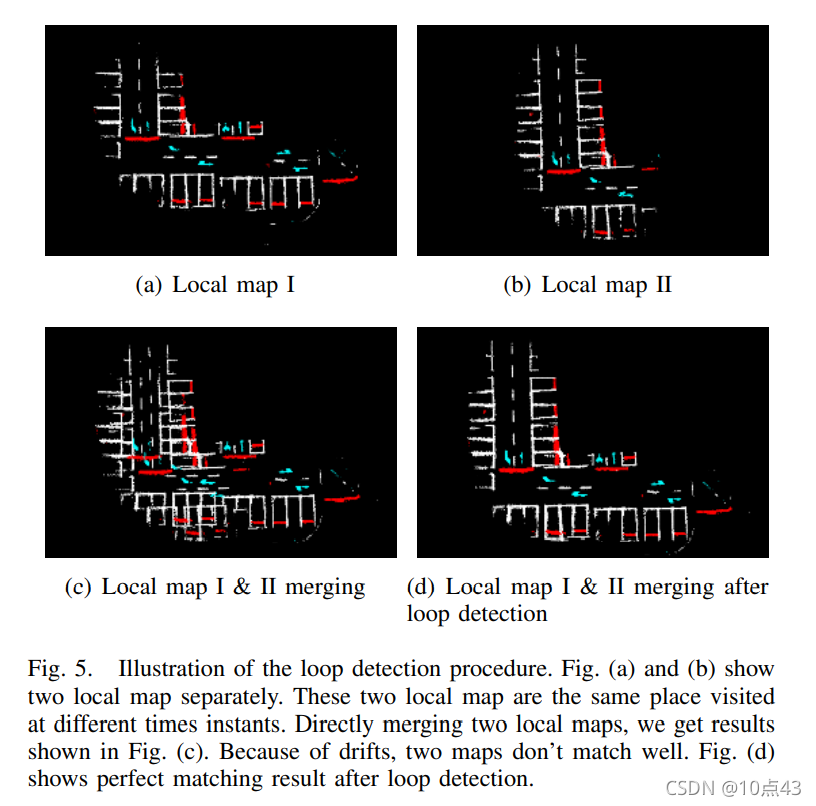

由于里程计会随时间漂移,这里使用回环检测
进行优化,如图5所示。两个局部地图使用ICP
方法进行匹配,如果匹配成功就得到了两个局部图的相对位置,这些相对位置会用在全局位置图优化中。全局优化
方程为:
X∗=argminX∑t∥f(rt+1,tt+1,rt,tt)−zt,t+1o∥2+∑i,j∈L∥f(ri,ti,rj,tj)−zi,jl∥2\begin{gathered} \mathcal{X}^{*}=\underset{\mathcal{X}}{\arg \min } \sum_{t}\left\|f\left(\mathbf{r}_{t+1}, \mathbf{t}_{t+1}, \mathbf{r}_{t}, \mathbf{t}_{t}\right)-\mathbf{z}_{t, t+1}^{o}\right\|^{2} +\sum_{i, j \in \mathcal{L}}\left\|f\left(\mathbf{r}_{i}, \mathbf{t}_{i}, \mathbf{r}_{j}, \mathbf{t}_{j}\right)-\mathbf{z}_{i, j}^{l}\right\|^{2} \end{gathered} X∗=Xargmint∑∥∥f(rt+1,tt+1,rt,tt)−zt,t+1o∥∥2+i,j∈L∑∥∥f(ri,ti,rj,tj)−zi,jl∥∥2
其中 X=[r0,t0,...,rt,tt]T\mathcal{X}=[\mathbf{r}_0,\mathbf{t}_0,...,\mathbf{r}_t,\mathbf{t}_t]^{T}X=[r0,t0,...,rt,tt]T 是 所有局部图的位置,zt,t+1o\mathbf{z}_{t, t+1}^{o}zt,t+1o 是从里程计得到的局部图 ttt 和 t+1t+1t+1 相对位置;zi,jl\mathbf{z}_{i,j}^lzi,jl 是回环帧对 i,ji,ji,j 的相对位置。优化方法为高斯牛顿法。
4)定位

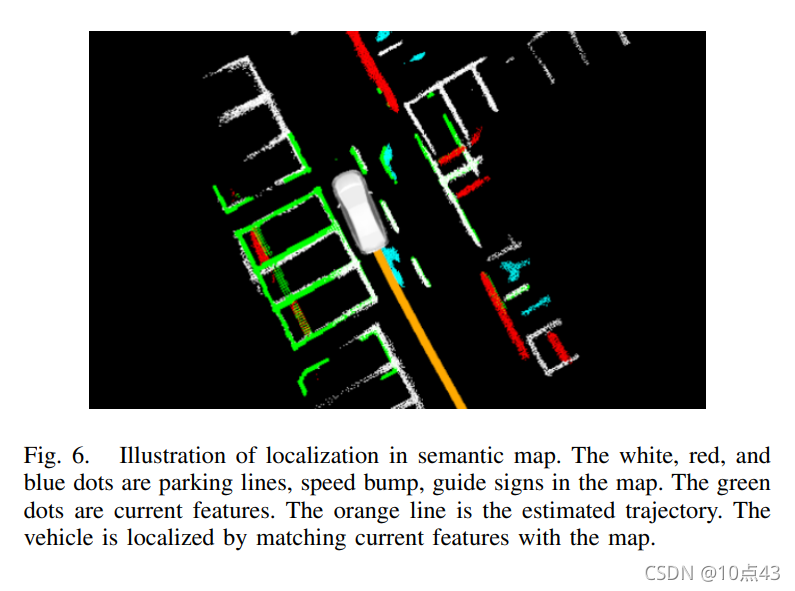

定位如图6所示,和建图类似,首先是检测语义特征,检测到的语义特征与全局图进行匹配,匹配方法为:
r∗,t∗=argminr,t∑k∈S∥R(r)[xkvykv0]+t−[xkwykwzkw]∥2\mathbf{r}^{*}, \mathbf{t}^{*}=\underset{\mathbf{r}, \mathbf{t}}{\arg \min } \sum_{k \in \mathcal{S}}\left\|\mathbf{R}(\mathbf{r})\left[\begin{array}{c} x_{k}^{v} \\ y_{k}^{v} \\ 0 \end{array}\right]+\mathbf{t}-\left[\begin{array}{l} x_{k}^{w} \\ y_{k}^{w} \\ z_{k}^{w} \end{array}\right]\right\|^{2} r∗,t∗=r,targmink∈S∑∥∥∥∥∥∥R(r)⎣⎡xkvykv0⎦⎤+t−⎣⎡xkwykwzkw⎦⎤∥∥∥∥∥∥2
其中 r,t\mathbf{r},\mathbf{t}r,t 是当前帧的旋转和平移向量,S\mathcal{S}S 是当前特征点集合,[xkv,ykv,0][x_k^v,y_k^v,0][xkv,ykv,0] 是当前特征点在汽车坐标的位置,[xkw,ykw,zkw][x_k^w,y_k^w,z_k^w][xkw,ykw,zkw] 是全局坐标系下与特征匹配的最近点。
在实际应用中,使用里程计进行位置预测,视觉定位结果进行更新。同时在特征检测时,还要检测停车位位置
,这里通过检测停车位顶点
和车位线

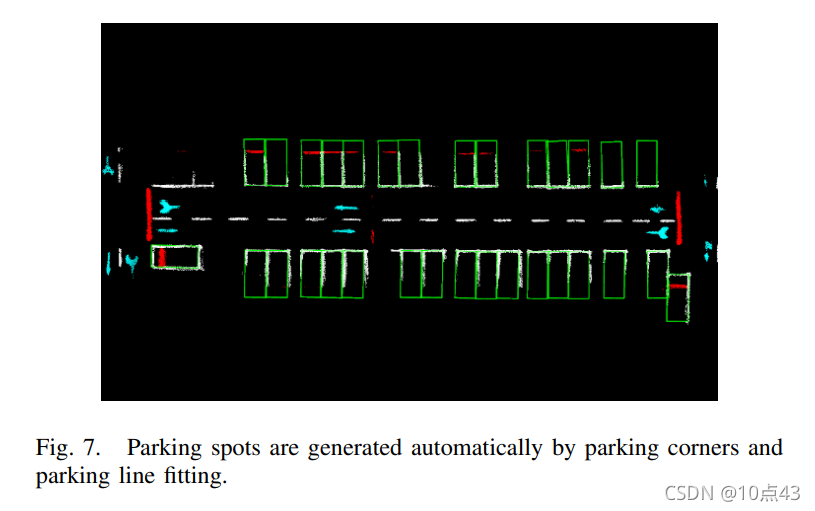

位置来实现(如图7所示)。
1.3 Experimental Results

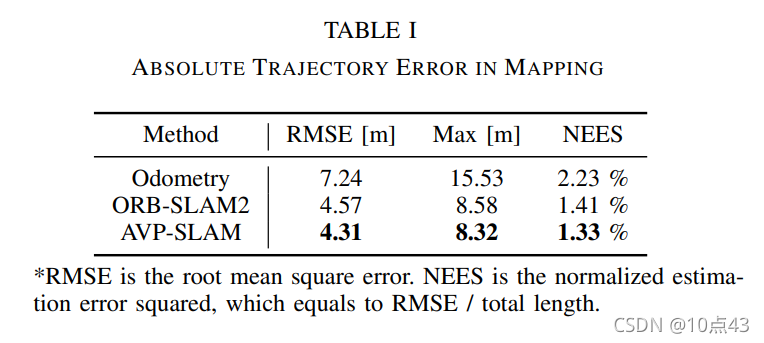

实验采集平台:摄像头采集频率为为30Hz,图像精度为 1280×7201280\times7201280×720 pixels,图像分割处理频率为15Hz。为了评估建图精度
,在室外场景中使用RTK-GPS
作为真值,结果如表1所示,建图精度比纯里程计和ORB-SLAM2要高。

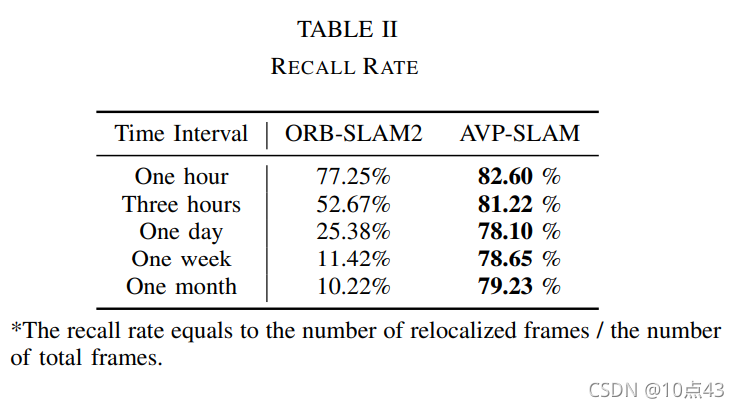

下面是召回率
比较,为了公平比较,使用了里程计辅助ORB-SLAM2
建图,结果如表2所示,可以看出,语义特征比几何特征定位更稳定
。

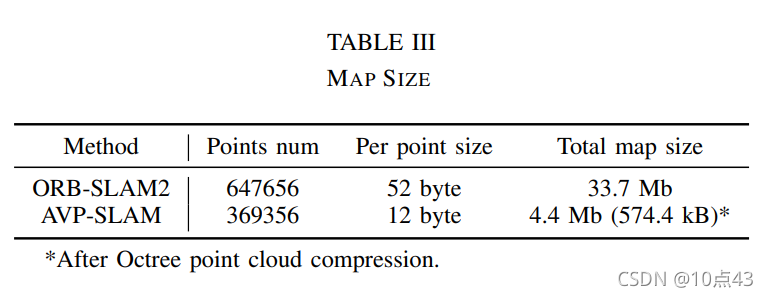

然后是地图大小

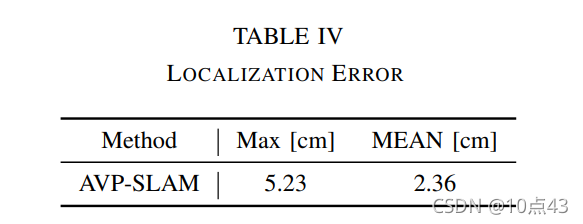

比较, 如表3所示,语义地图比传统描述子地图更高效。最后是定位误差
,如表4所示,测量的是汽车中心与车位线之间实际距离
以及地图上两者之间距离
,两个距离之差为定位误差,总共进行了20次停车测试,可以看到定位误差达到了厘米级。
2.RoadMap
文方案探索的是使用轻量化的众包语义地图,取代传统的高精地图,实现视觉定位
。
2.1 System Overview

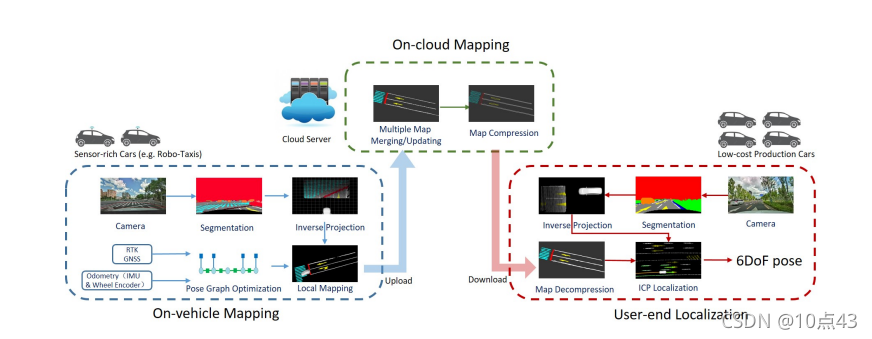

如下图所示,定位方案包括三部分:车端建图、云端建图、终端定位
。
- 配备有前视摄像头、
RTK-GPS
以及其它传感器的高端车辆(如Robo-taxi
) 每天收集大量实时数据,通过分割网路从前视图像提取语义特征,然后根据优化的汽车位置将语义特征投影到世界坐标,同时将局部语义地图
上传到云端; - 云端服务器接收多个车辆上传的局部语义地图,合并成
全局地图
;然后进行地图压缩提取轮廓,接着将压缩的语义地图发送至终端车辆; - 配置低成本传感器的终端车辆接收云端的语义地图,前视图像提取的语义特征与地图进行
匹配定位
。
2.2 Methodology
1)车端建图

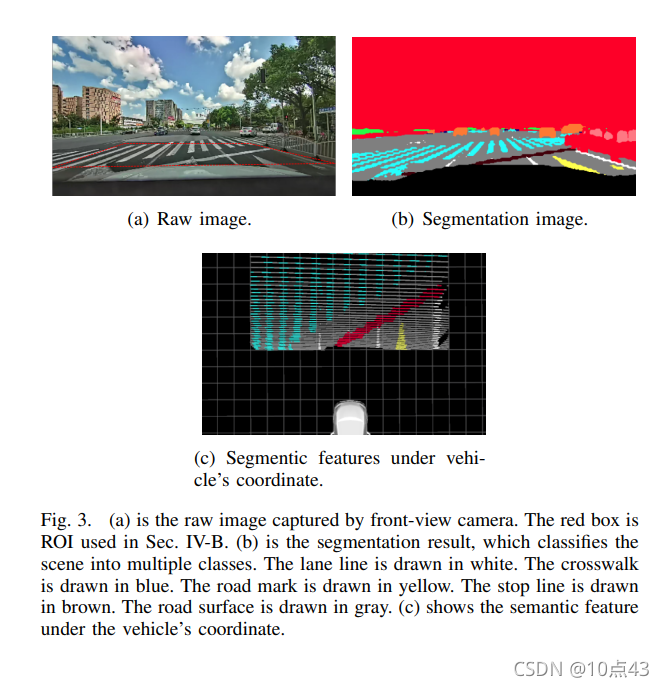

首先是图像分割,如图3所示,使用车道线、停车线、道路标志来建立语义地图。
在使用RTK-GPS

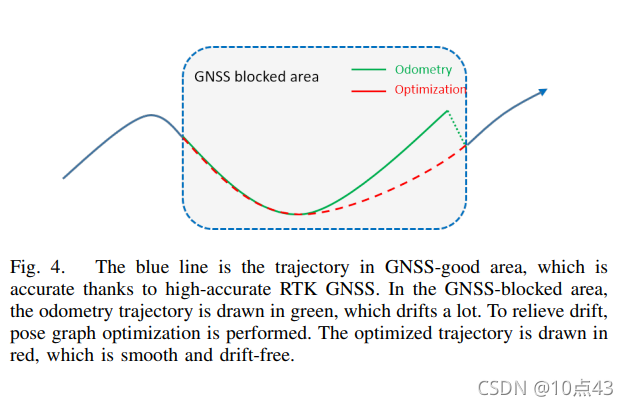

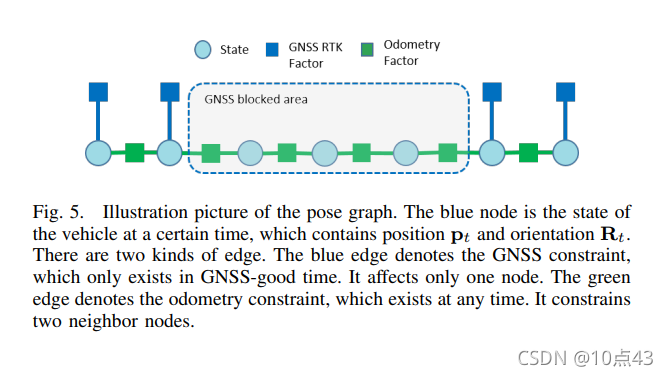

进行定位时会受到周围遮挡物的影响,因此这里还需要进行位置图优化,如图4和5所示,优化方程
为:
mins0…sn{∑i∈[1,n]∥ro(si−1,si,m^i−1,io)∥σ2+∑i∈G∥rg(si,m^ig)∥σ2}\min _{\mathbf{s}_{0} \ldots \mathbf{s}_{n}}\left\{\sum_{i \in[1, n]}\left\|\mathbf{r}_{o}\left(\mathbf{s}_{i-1}, \mathbf{s}_{i}, \hat{\mathbf{m}}_{i-1, i}^{o}\right)\right\|_{\boldsymbol{\sigma}}^{2}+\sum_{i \in \mathcal{G}}\left\|\mathbf{r}_{g}\left(\mathbf{s}_{\mathbf{i}}, \hat{\mathbf{m}}_{i}^{g}\right)\right\|_{\boldsymbol{\sigma}}^{2}\right\} s0…snmin⎩⎨⎧i∈[1,n]∑∥∥ro(si−1,si,m^i−1,io)∥∥σ2+i∈G∑∥rg(si,m^ig)∥σ2⎭⎬⎫
其中,sss 是位置状态量,mi−1,io{\mathbf{m}}_{i-1, i}^{o}mi−1,io 是里程计测量,mig\mathbf{m}_{i}^{g}mig 是GNSS测量,里程计和GNSS残差 ro\mathbf{r}_oro 和 rg\mathbf{r}_grg 为:
ro(si−1,si,m^i−1,io=[R(qi−1)−1(pi−pi−1)−δp^i−1,io[qi−1⋅qi−1⋅δq^i−1,io]xyz]rg(si,m^ig)=pi−m^ig\begin{aligned} \mathbf{r}_{o}\left(\mathbf{s}_{i-1}, \mathbf{s}_{i}, \hat{\mathbf{m}}_{i-1, i}^{o}\right.&=\left[\begin{array}{c} \mathbf{R}\left(\mathbf{q}_{i-1}\right)^{-1}\left(\mathbf{p}_{i}-\mathbf{p}_{i-1}\right)-\delta \hat{\mathbf{p}}_{i-1, i}^{o} \\ {\left[\mathbf{q}_{i}{ }^{-1} \cdot \mathbf{q}_{i-1} \cdot \delta \hat{\mathbf{q}}_{i-1, i}^{o}\right]_{x y z}} \end{array}\right] \\ \mathbf{r}_{g}\left(\mathbf{s}_{\mathbf{i}}, \hat{\mathbf{m}}_{i}^{g}\right) &=\mathbf{p}_{i}-\hat{\mathbf{m}}_{i}^{g} \end{aligned} ro(si−1,si,m^i−1,iorg(si,m^ig)=[R(qi−1)−1(pi−pi−1)−δp^i−1,io[qi−1⋅qi−1⋅δq^i−1,io]xyz]=pi−m^ig
最后是建立局部语义地图,与AVP-SLAM
类似,即将语义特征根据优化的位置转换到全局坐标。
2)云端建图

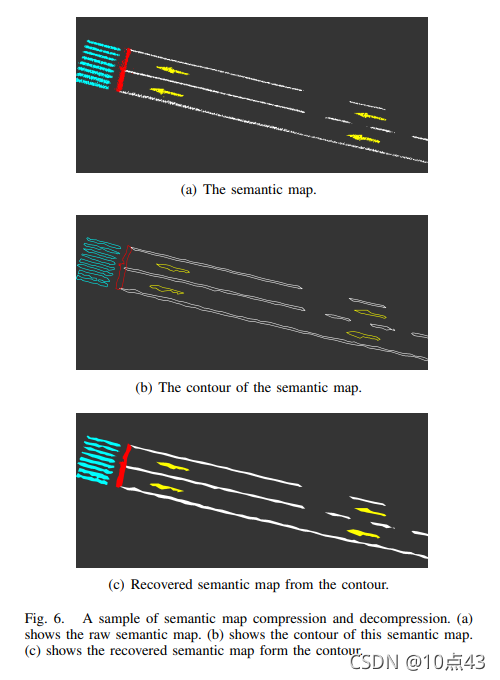

云端将各个车辆收集来的地图进行合并,得到全局地图,同时提取出地图轮廓,然后再发送给其它量产车。
3)终端定位
首先是复原地图,这里是使用同样的语义标签填充轮廓,然后将标签像素投影到世界坐标。定位方法与AVP-SLAM
一样,即:
q∗,p∗=argminq,p∑k∈S∥R(q)[xkvykv0]+p−[xkwykwzkw]∥2\mathbf{q}^{*}, \mathbf{p}^{*}=\underset{\mathbf{q}, \mathbf{p}}{\arg \min } \sum_{k \in \mathcal{S}}\left\|\mathbf{R}(\mathbf{q})\left[\begin{array}{c} x_{k}^{v} \\ y_{k}^{v} \\ 0 \end{array}\right]+\mathbf{p}-\left[\begin{array}{c} x_{k}^{w} \\ y_{k}^{w} \\ z_{k}^{w} \end{array}\right]\right\|^{2} q∗,p∗=q,pargmink∈S∑∥∥∥∥∥∥R(q)⎣⎡xkvykv0⎦⎤+p−⎣⎡xkwykwzkw⎦⎤∥∥∥∥∥∥2
2.3 Experimental Results

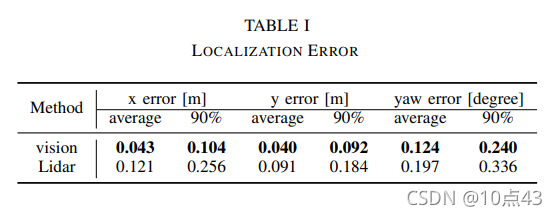

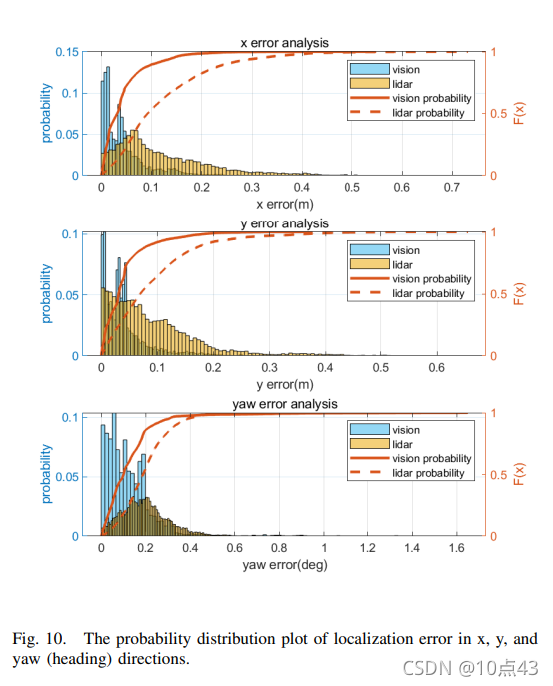

下面是定位精度比较,这里RTK-GPS做真值,可以看出其定位精度比激光雷达还要准。
