【1x00】添加文本描述

【1x01】添加标题：matplotlib.pyplot.title()

matplotlib.pyplot.title() 方法可为图表添加标题。

基本语法：matplotlib.pyplot.title(label[, fontdict=None, loc=None, pad=None])

参数	描述
label	str 类型，标题文字
fontdict	字典类型，控制标题文本外观，可选项，默认值为： {'fontsize': rcParams['axes.titlesize'], 'fontweight' : rcParams['axes.titleweight'], 'color' : rcParams['axes.titlecolor'], 'verticalalignment': 'baseline', 'horizontalalignment': loc}
loc	str 类型，可选项，三个可选值：center、left、right，默认为 rcParams["axes.titlelocation"]（默认为 center）
pad	float 类型，可选项，标题距轴顶部的偏移量（以磅为单位）。如果为 None，则默认为 rcParams["axes.titlepad"]（默认为：6.0）

应用举例：

import matplotlib.pyplot as pltx = range(2, 26, 2)
y = range(0, 12)
plt.title('This is a title')
plt.plot(x, y)
plt.show()

【1x02】为坐标轴添加标签：matplotlib.pyplot.xlabel() / ylabel()

matplotlib.pyplot.xlabel()：为 x 轴添加标签；
matplotlib.pyplot.ylabel()：为 y 轴添加标签。

基本语法：
matplotlib.pyplot.xlabel(xlabel[, fontdict=None, labelpad=None])
matplotlib.pyplot.ylabel(ylabel[, fontdict=None, labelpad=None])

参数	描述
xlabel / ylabel	str 类型，要添加的文本信息
fontdict	字典类型，控制标题文本外观，可选项，默认值为： {'fontsize': rcParams['axes.titlesize'], 'fontweight' : rcParams['axes.titleweight'], 'color' : rcParams['axes.titlecolor'], 'verticalalignment': 'baseline', 'horizontalalignment': loc}
labelpad	float 类型，可选项，x 轴标签距离 x 轴的距离

应用举例：

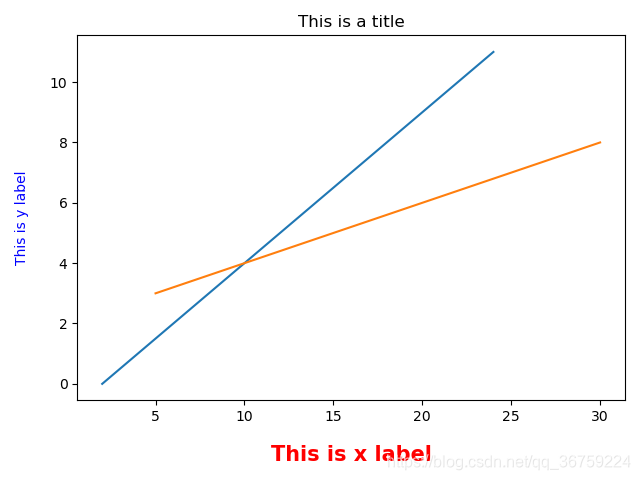

import matplotlib.pyplot as pltx = range(2, 26, 2)
y = range(0, 12)
a = [5, 10, 15, 20, 25, 30]
b = [3, 4, 5, 6, 7, 8]plt.title('This is a title')
plt.xlabel('This is x label', fontdict={'fontsize': 15, 'fontweight': 'bold', 'color': 'red'}, labelpad=15.0)
plt.ylabel('This is y label', fontsize=10, fontweight='light', color='blue', labelpad=15.0)plt.plot(x, y)
plt.plot(a, b)plt.show()

【1x03】任意位置添加文本：matplotlib.pyplot.text()

matplotlib.pyplot.text() 方法可以在画布上任意位置添加文本描述。

基本语法：matplotlib.pyplot.text(x, y, s[, fontdict=None, withdash=<deprecated parameter>])

参数	描述
x, y	放置文本的坐标位置
s	str 类型，要添加的文本信息
fontdict	字典类型，控制标题文本外观，可选项，默认值为： {'fontsize': rcParams['axes.titlesize'], 'fontweight' : rcParams['axes.titleweight'], 'color' : rcParams['axes.titlecolor'], 'verticalalignment': 'baseline', 'horizontalalignment': loc}
ha	注释点在注释文本的左边、右边或中间（left、right、center）
va	注释点在注释文本的上边、下边、中间或基线 （top、bottom、center、baseline）
withdash	bool 类型，可选项，默认为 False，创建一个 TextWithDash 实例而不是一个 Text 实例

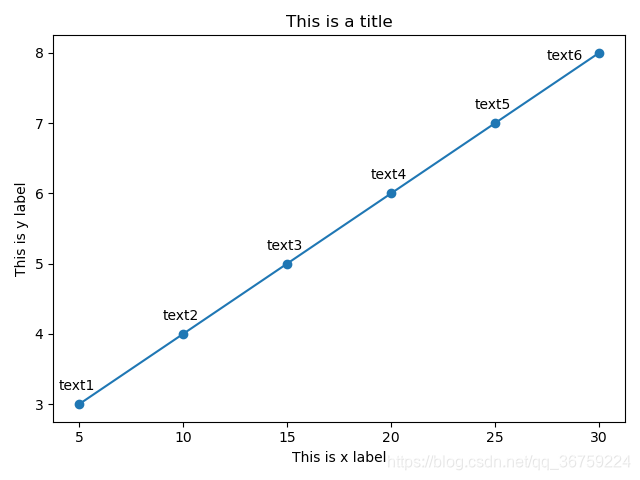

应用举例：

import matplotlib.pyplot as pltplt.rcParams['lines.marker'] = 'o'  # 设置线条上点的形状
a = [5, 10, 15, 20, 25, 30]
b = [3, 4, 5, 6, 7, 8]plt.title('This is a title')
plt.xlabel('This is x label')
plt.ylabel('This is y label')plt.text(4, 3.2, 'text1')
plt.text(9, 4.2, 'text2')
plt.text(14, 5.2, 'text3')
plt.text(19, 6.2, 'text4')
plt.text(24, 7.2, 'text5')
plt.text(27.5, 7.9, 'text6')plt.plot(a, b)plt.show()

【1x03】任意位置添加文本：matplotlib.pyplot.annotate()

matplotlib.pyplot.annotate() 方法可以在指定坐标点添加文本或 LaTeX 描述，也可以在其他位置添加描述后，使用箭头指向某个坐标点。比 matplotlib.pyplot.text() 更高级。

基本语法：matplotlib.pyplot.annotate(text, xy, xytext, xycoords, textcoords, ha, va, arrowprops, \*\*kwargs)

参数	描述
text	str 类型，注释的文本
xy	被注释的坐标点，格式：(x, y)
xytext	注释文本的坐标点，格式：(x, y)，默认与 xy 相同
xycoords	被注释的坐标点的参考系，取值参见表一，默认为 ‘data’
textcoords	注释文本的坐标点的参考系，取值参见表二，默认为 xycoords 的值
ha	注释点在注释文本的左边、右边或中间（left、right、center）
va	注释点在注释文本的上边、下边、中间或基线 （top、bottom、center、baseline）
arrowprops	dict 字典类型，箭头的样式 如果 arrowprops 不包含键 arrowstyle，则允许的键参见表三 如果 arrowprops 包含键 arrowstyle，则允许的键参见表四

表一：xycoords 取值类型

取值	描述
‘figure points’	以画布左下角为参考，单位为点数
‘figure pixels’	以画布左下角为参考，单位为像素
‘figure fraction’	以画布左下角为参考，单位为百分比
‘axes points’	以绘图区左下角为参考，单位为点数
‘axes pixels’	以绘图区左下角为参考，单位为像素
‘axes fraction’	以绘图区左下角为参考，单位为百分比
‘data’	使用被注释对象的坐标系，即数据的 x, y 轴（默认）
‘polar’	使用（θ，r）形式的极坐标系

表二：textcoords 取值类型

取值	描述
‘figure points’	以画布左下角为参考，单位为点数
‘figure pixels’	以画布左下角为参考，单位为像素
‘figure fraction’	以画布左下角为参考，单位为百分比
‘axes points’	以绘图区左下角为参考，单位为点数
‘axes pixels’	以绘图区左下角为参考，单位为像素
‘axes fraction’	以绘图区左下角为参考，单位为百分比
‘data’	使用被注释对象的坐标系，即数据的 x, y 轴
‘polar’	使用（θ，r）形式的极坐标系
‘offset points’	相对于被注释点的坐标 xy 的偏移量，单位是点
‘offset pixels’	相对于被注释点的坐标 xy 的偏移量，单位是像素

表三：arrowprops 不包含键 arrowstyle 时的取值

键	描述
width	箭头的宽度，以点为单位
headwidth	箭头底部的宽度，以点为单位
headlength	箭头的长度，以点为单位
shrink	箭头两端收缩占总长的百分比
?	其他 matplotlib.patches.FancyArrowPatch 中的关键字，部分常用关键字参见表五

表四：arrowprops 包含键 arrowstyle 时的取值

取值	描述
'-'	None
'->'	head_length=0.4,head_width=0.2
'-['	widthB=1.0,lengthB=0.2,angleB=None
']-'	widthA=1.0, lengthA=0.2, angleA=None
]-[	widthA=1.0, lengthA=0.2, angleA=None, widthB=1.0, lengthB=0.2, angleB=None
'|-|'	widthA=1.0,widthB=1.0
'-|>'	head_length=0.4,head_width=0.2
'<-'	head_length=0.4,head_width=0.2
'<->'	head_length=0.4,head_width=0.2
'<|-'	head_length=0.4,head_width=0.2
'<|-|>'	head_length=0.4,head_width=0.2
'fancy'	head_length=0.4,head_width=0.4,tail_width=0.4
'simple'	head_length=0.5,head_width=0.5,tail_width=0.2
'wedge'	tail_width=0.3,shrink_factor=0.5

表五：matplotlib.patches.FancyArrowPatch 常用的键

键	描述
arrowstyle	箭头样式，取值参见表四
connectionstyle	连接方式，默认为 arc3，有以下五种取值： angle：angleA=90, angleB=0, rad=0.0 angle3：angleA=90, angleB=0 arc：angleA=0, angleB=0, armA=None, armB=None, rad=0.0 arc3：rad=0.0 bar：armA=0.0, armB=0.0, fraction=0.3, angle=None angle 为箭头旋转的角度，rad 为弧度
relpos	箭头起始点相对注释文本的位置，默认为 (0.5, 0.5)，即文本的中心 （0，0）表示左下角，（1，1）表示右上角
patchA	箭头起点处的图形，默认为文本的边框
patchB	箭头终点处的图形，默认为空
shrinkA	箭头起点的缩进点数，默认为2
shrinkB	箭头终点的缩进点数，默认为2
？	其他键值，参见官方文档 matplotlib.patches.PathPatch

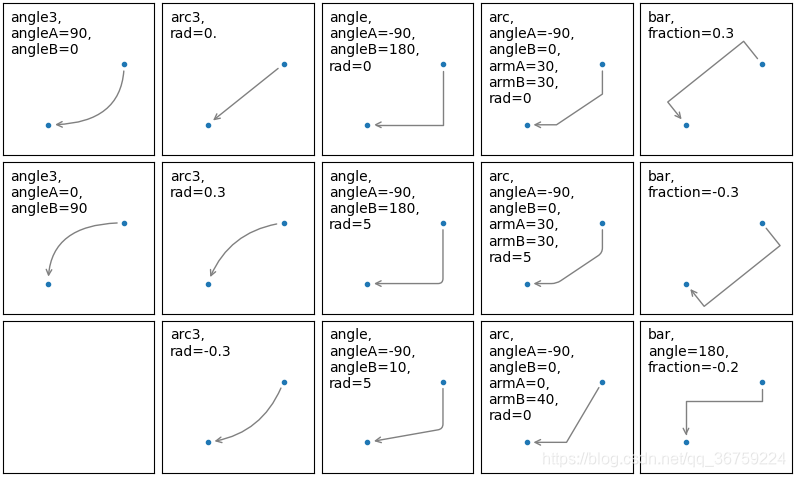

connectionstyle 样式举例

应用举例：

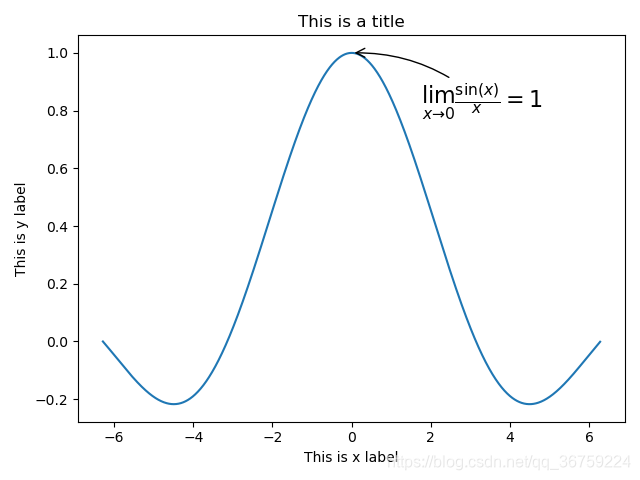

import numpy as np
import matplotlib.pyplot as pltx = np.arange(-2*np.pi, 2*np.pi, 0.01)
y = np.sin(1*x)/x
plt.title('This is a title')
plt.xlabel('This is x label')
plt.ylabel('This is y label')plt.plot(x, y)plt.annotate(r'$\lim_{x\to 0}\frac{\sin(x)}{x}=1$',  # 插入 LaTeX 表达式xy=[0, 1],                              # 被标记的坐标xycoords='data',                        # 被标记的坐标的参考系xytext=[50, -40],                        # 注释文本的坐标textcoords='offset points',             # 注释文本的坐标的参考系fontsize=16,                            # 字体大小arrowprops=dict(arrowstyle="->", connectionstyle="arc3, rad=.2"))  # 箭头样式plt.show()

---

这里是一段防爬虫文本，请读者忽略。
本文原创首发于 CSDN，作者 TRHX。
博客首页：https://itrhx.blog.csdn.net/
本文链接：https://itrhx.blog.csdn.net/article/details/105828049
未经授权，禁止转载！恶意转载，后果自负！尊重原创，远离剽窃！

---

【2x00】设置中文显示

【2x01】常见系统自带文字及其英文名称

Windows 系统中常见自带字体：

字体	英文名称
黑体	SimHei
宋体	SimSun
新宋体	NSimSun
仿宋	FangSong
仿宋_GB2312	FangSong_GB2312
楷体_GB2312	KaiTi_GB2312
楷体	KaiTi
微软正黑	Microsoft JhengHei
微软雅黑	Microsoft YaHei
细明体	MingLiU
标楷体	DFKai-SB
新细明体	PMingLiU

装有 office 后新添加的字体：

字体	英文名称
隶书	LiSu
幼圆	YouYuan
华文细黑	STXihei
华文楷体	STKaiti
华文宋体	STSong
华文中宋	STZhongsong
华文仿宋	STFangsong
方正舒体	FZShuTi
方正姚体	FZYaoti
华文彩云	STCaiyun
华文琥珀	STHupo
华文隶书	STLiti
华文行楷	STXingkai
华文新魏	STXinwei

Mac OS 系统中常见自带字体：

字体	英文名称
华文细黑	STHeiti Light / STXihei
华文黑体	STHeiti
华文楷体	STKaiti
华文宋体	STSong
华文仿宋	STFangsong
丽黑 Pro	LiHei Pro Medium
丽宋 Pro	LiSong Pro Light
标楷体	BiauKai
苹果丽中黑	Apple LiGothic Medium
苹果丽细宋	Apple LiSung Light

【2x02】指定全局字体：rcParams

通过 rcParams['font.sans-serif'] 可以配置全局字体。

优点：只需设置一次即可显示所有中文；缺点：污染全局，无法对单个中文设置字体。

应用举例：

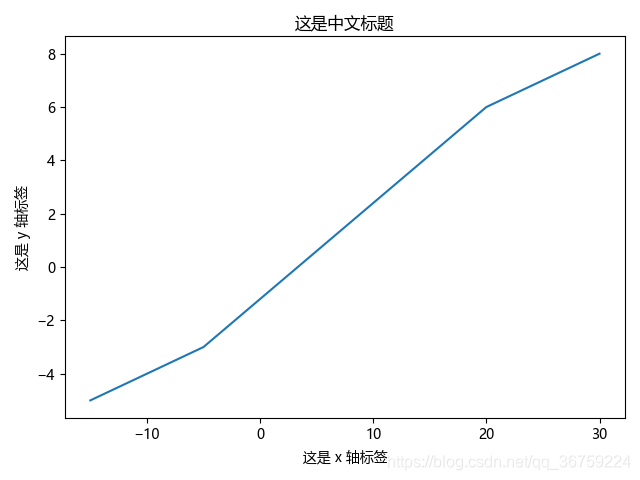

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']   # 配置全局字体为微软雅黑
plt.rcParams['axes.unicode_minus'] = False              # 部分字体负号会显示乱码，可添加此参数进行配置
a = [-15, -10, -5, 20, 25, 30]
b = [-5, -4, -3, 6, 7, 8]plt.title('这是中文标题')
plt.xlabel('这是 x 轴标签')
plt.ylabel('这是 y 轴标签')plt.plot(a, b)
plt.show()

【2x03】指定单个字体：fontproperties

fontproperties 参数可以加在要设置中文的地方

优点：不污染全局；缺点：中文太多了挨个设置比较繁琐。

应用举例：

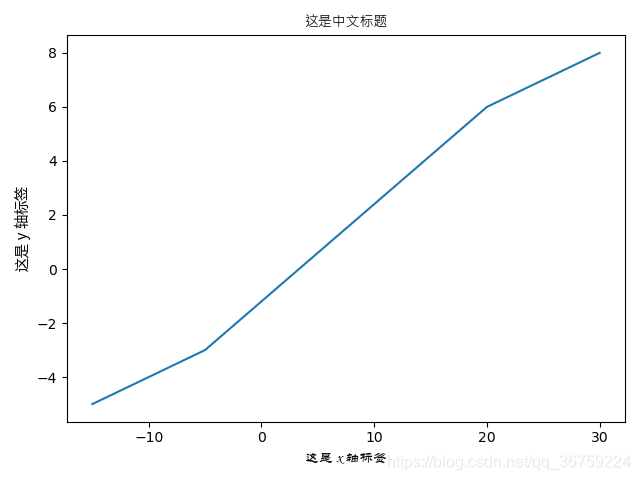

import matplotlib.pyplot as plta = [-15, -10, -5, 20, 25, 30]
b = [-5, -4, -3, 6, 7, 8]plt.title('这是中文标题', fontproperties='Microsoft JhengHei')   # 微软正黑
plt.xlabel('这是 x 轴标签', fontproperties='STLiti')             # 华文隶书
plt.ylabel('这是 y 轴标签', fontproperties='Microsoft YaHei')    # 微软雅黑plt.plot(a, b)
plt.show()

【2x04】指定文字路径：FontProperties

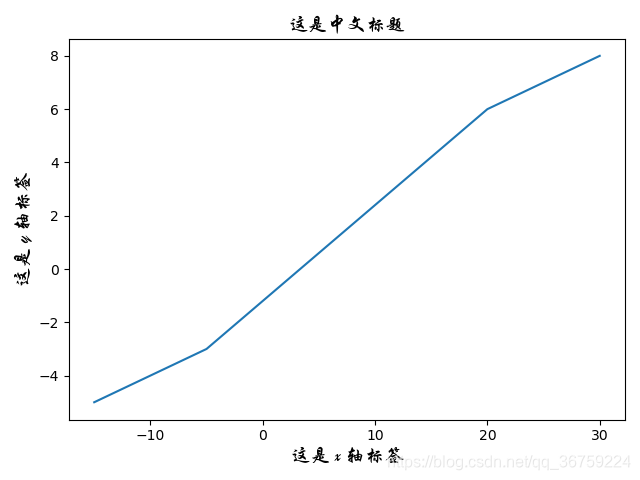

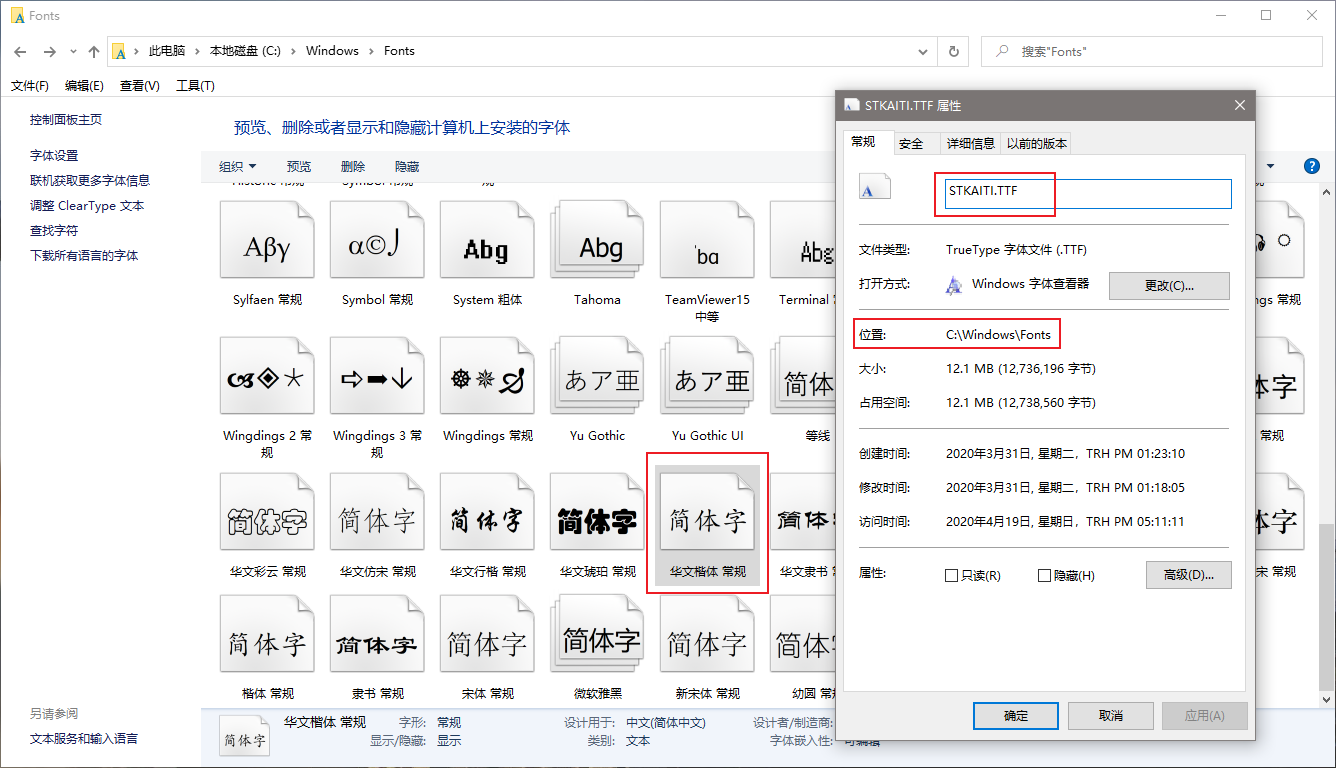

matplotlib 中 font_manager 模块的 FontProperties 方法可以通过指定文字路径来使用本地文字，在 Windows 中，文字路径一般是 C:\Windows\Fonts\，文字名称可以通过其属性来获取，部分用户自己安装的字体可能包含多个类型，可打开字体合集后通过其属性来获取。

import matplotlib.pyplot as plt
from matplotlib.font_manager import FontPropertiesfont = FontProperties(fname=r"C:\Windows\Fonts\STXINGKA.TTF", size=14)
a = [-15, -10, -5, 20, 25, 30]
b = [-5, -4, -3, 6, 7, 8]plt.title('这是中文标题', fontproperties=font)
plt.xlabel('这是 x 轴标签', fontproperties=font)
plt.ylabel('这是 y 轴标签', fontproperties=font)plt.plot(a, b)
plt.show()

【2x05】文字更多属性：rc

rc 参数支持文字的更多属性设置，如字体粗细、大小等，这种方法同样将影响全局。

官方参考：https://matplotlib.org/api/matplotlib_configuration_api.html?highlight=rc#matplotlib.rc

应用举例：

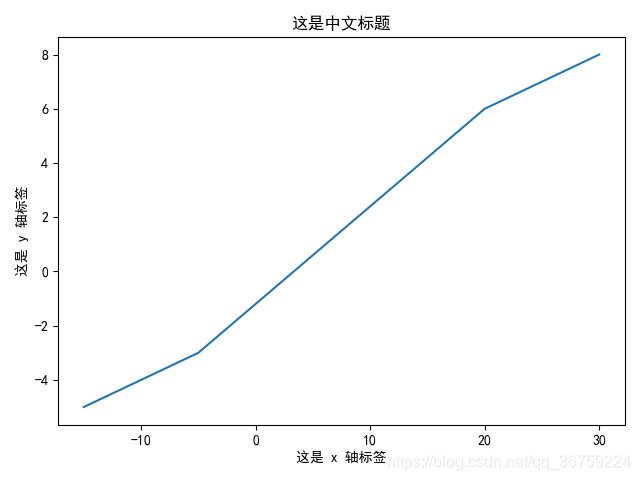

import matplotlib.pyplot as pltfont = {'family': 'SimHei','weight': 'bold','size': '10'}
plt.rc('font', **font)               # 设置字体的更多属性
plt.rc('axes', unicode_minus=False)  # 显示负号a = [-15, -10, -5, 20, 25, 30]
b = [-5, -4, -3, 6, 7, 8]plt.title('这是中文标题')
plt.xlabel('这是 x 轴标签')
plt.ylabel('这是 y 轴标签')plt.plot(a, b)
plt.show()

【3x00】设置画布大小 / 分辨率 / 颜色

matplotlib.pyplot.figure() 可以设置画布的大小、图片分辨率、颜色等。

基本语法：matplotlib.pyplot.figure(figsize=None, dpi=None, facecolor=None, edgecolor=None, frameon=True, \*\*kwargs)

参数	描述
figsize	(float, float) 的格式，代表宽度和高度，单位为英寸 默认为 rcParams["figure.figsize"] = [6.4, 4.8]，即：640 x 480
dpi	图像分辨率，默认为 rcParams["figure.figsize"] = 100
facecolor	图像背景颜色，默认为 rcParams["figure.edgecolor"] = ‘white’
edgecolor	图像边缘颜色，默认为 rcParams[’figure.edgecolor’] = ‘white’
frameon	是否启用图框

应用举例：

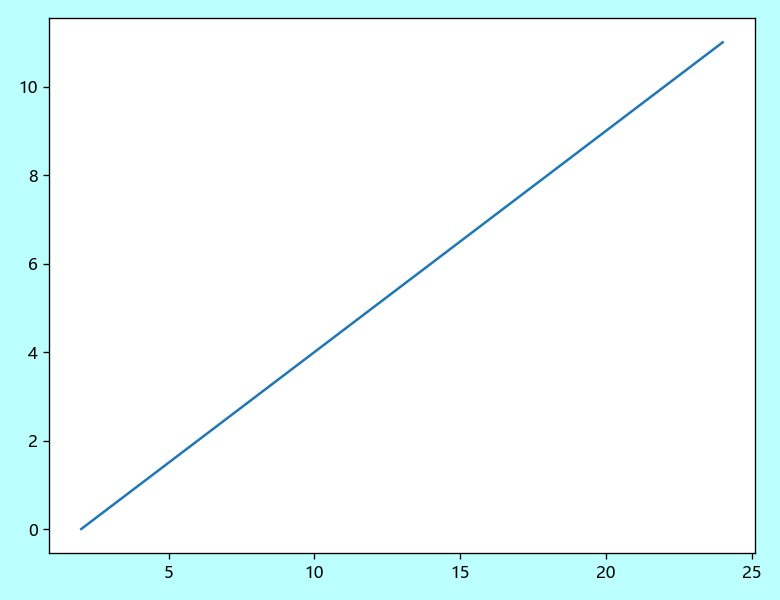

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']
x = range(2, 26, 2)
y = range(0, 12)plt.figure(figsize=(6.5, 5), dpi=120, facecolor='#BBFFFF')
plt.plot(x, y)plt.show()

【4x00】设置网格

matplotlib.pyplot.grid() 方法可以为图表设置网格显示。

基本语法：matplotlib.pyplot.grid([b=None, which='major', axis='both', \*\*kwargs])

参数	属性
b	bool 值，可选项，是否显示网格，值为 None 或 True 则显示，False 不显示
which	可选项，在主/次刻度显示网格线，major：主（大）刻度；minor：次（小）刻度；both：两者同时显示
axis	可选项，在横/竖轴显示网格线，x：x 轴；y：y 轴；both：两者同时显示
**kwargs	其他 Line2D 属性，常见 Line2D 属性见下表

Line2D 属性用法：grid(color='r', linestyle='-', linewidth=2)，部分常见 Line2D 属性如下：

属性	描述
alpha	网格透明度，float 类型，取值范围：[0, 1]，默认为 1.0，即不透明
antialiased / aa	是否使用抗锯齿渲染，默认为 True
color / c	网格颜色，支持英文颜色名称及其简写、十六进制颜色码等，更多颜色示例参见官网 Color Demo
linestyle / ls	网格线条样式：'-' or 'solid', '--' or 'dashed', '-.' or 'dashdot' ':' or 'dotted', 'none' or ' ' or ''
linewidth / lw	网格线条宽度，float 类型，默认 0.8

应用举例：

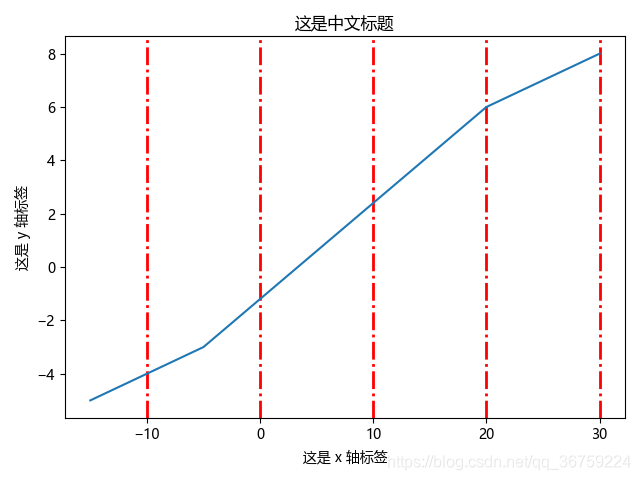

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']a = [-15, -10, -5, 20, 25, 30]
b = [-5, -4, -3, 6, 7, 8]plt.title('这是中文标题')
plt.xlabel('这是 x 轴标签')
plt.ylabel('这是 y 轴标签')
plt.grid(axis='x', color='red', linestyle='-.', linewidth=2)
plt.plot(a, b)
plt.show()

---
