【1x00】直方图 / 柱状图 / 条形图的区别

• 直方图：直方图（Histogram）又称质量分布图，是一种统计报告图，由一系列高度不等的纵向条纹或线段表示数据分布的情况。一般用于描述连续型数据的分布关系，用横轴表示数据类型，纵轴表示分布情况。直方图是用面积表示各组频数的多少，矩形的高度表示每一组的频数或频率，宽度则表示各组的组距，因此其高度与宽度均有意义。其次，由于分组数据具有连续性，直方图的各矩形通常是连续排列。

• 柱状图：柱状图（bar chart）又称条图、长条图、柱状统计图、条状图、棒形图，是一种以长方形的长度为变量的统计图表。一般用于描述离散型分类数据的对比，长条图用来比较两个或以上的价值（不同时间或者不同条件），只有一个变量，通常利用于较小的数据集分析。柱状图亦可横向排列，或用多维方式表达。柱状图各矩形的宽度固定，矩形之间分开排列，会有间距。

• 条形图：通常情况下条形图 = 柱状图，也可以将横向排列的柱状图称为条形图。在本文中会将条形图视为后者。

【2x00】直方图的绘制

【2x01】函数介绍 matplotlib.pyplot.hist()

matplotlib.pyplot.hist() 函数用于绘制直方图。

基本语法：matplotlib.pyplot.hist(x[, bins=None, range=None, density=False, bottom=None, histtype='bar', align='mid', orientation='vertical', rwidth=None, log=False, color=None, label=None, stacked=False, \*\*kwargs])

基本参数：

参数	描述
x	数据集，数组或数组序列
bins	统计的分布区间、条形数，可以是整数、序列或字符串，默认 rcParams["hist.bins"] =10 如果 bins 是整数，则定义的是等宽的矩形的个数 如果 bins 是序列，则定义的是每个矩形的区间，如：bins = [1, 2, 3, 4]，则矩形分布区间为 [1,2)、[2,3)、[3,4] 如果 bins 是字符串，则它应该是 numpy.histogram_bin_edges 所支持的策略之一
range	矩形分布的区间，在没有指定 bins 生效，元组类型
density	是否显示频率统计结果，频率统计结果=区间数目/(总数*区间宽度)
bottom	y 轴的起始位置，默认为 0
histtype	矩形的样式，有四种类型可选： 'bar'：默认值，传统的条形直方图，如果给出多个数据，则条形图并排排列 'barstacked'：当数据为 1 个时，和 bar 结果一样，当数据为多个时，则进行垂直堆叠 'step'：未填充的线条形式；'stepfilled'：填充的线条形式，效果与 bar 差不多
align	矩形的中心位于 bins（x 轴） 的位置，'left'：左；'mid'：中；'right'：右
orientation	矩形的方向，vertical：垂直；horizontal：水平
rwidth	矩形的相对宽度，如果未指定，则自动计算宽度
log	y 坐标轴是否以指数刻度显示
color	矩形的颜色，默认蓝色，与 facecolor 作用相同，指定一个即可，如果两者都指定，则取 facecolor 的值
label	数据的标签，展示图例时使用
stacked	是否为堆积状图（当两个数据相似时，堆积在一起就会把第一个数据的显示相对缩小一点）

其他参数：

参数	描述
facecolor	标量或数组类型，每个矩形的颜色，与 color 作用相同，指定一个即可，如果两者都指定，则取 facecolor 的值
edgecolor	标量或数组类型，直方图边缘线的颜色
linewidth	标量或数组类型，直方图边缘线的宽度，如果为 0，则不绘制边
alpha	float 类型，矩形透明度
label	图例中显示的标签
linestyle / ls	线条样式，此处指矩形边缘线条样式 '-' or 'solid', '--' or 'dashed', '-.' or 'dashdot' or ':' or 'dotted', 'none' or ' ' or ''
linewidth / lw	线条宽度，此处指矩形边缘线的宽度，float 类型，默认 0.8
hatch	矩形的填充图案，可以是组合形式，如果有相同的图案，则会增加填充的密度 取值可以是：'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'

【2x02】简单直方图示例

import numpy as np
import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']  # 设置中文显示x = np.random.randint(0, 101, 100)  # 数据集
bins = np.arange(0, 101, 10)        # 分布区间 [0,10)、[10,20)...[90,100]plt.hist(x, bins=bins, linewidth=0.5, edgecolor='k')  # 边缘线宽0.5，颜色为黑色
plt.xlim(0, 100)                    # x 轴刻度范围
plt.title('简单直方图示例')         # 标题
plt.xlabel('x axis label')         # x 轴标签
plt.ylabel('y axis label')         # y 轴标签plt.show()

【2x03】堆积的直方图

参数 stacked 决定了将两份数据进行堆积显示。注意，有可能两个数据相似（y 轴的值相似），但是堆积在一起的时候，会把第一个数据的显示相对缩小一点。

import matplotlib.pyplot as plt
import numpy as npplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']hist1 = np.random.randint(0, 100, 100)
hist2 = np.random.randint(0, 100, 100)
x = [hist1, hist2]
colors = ['orchid', 'deepskyblue']
labels = ['hist1', 'hist2']
bins = range(0, 101, 10)# 绘制两份数据的直方图，数据集等其他参数可以使用列表形式传递，也可以使用两次 hist 函数单独传递
plt.hist(x, bins=bins, color=colors, stacked=True, label=labels)
plt.title('堆积的直方图示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')
plt.legend(loc="upper left")plt.show()

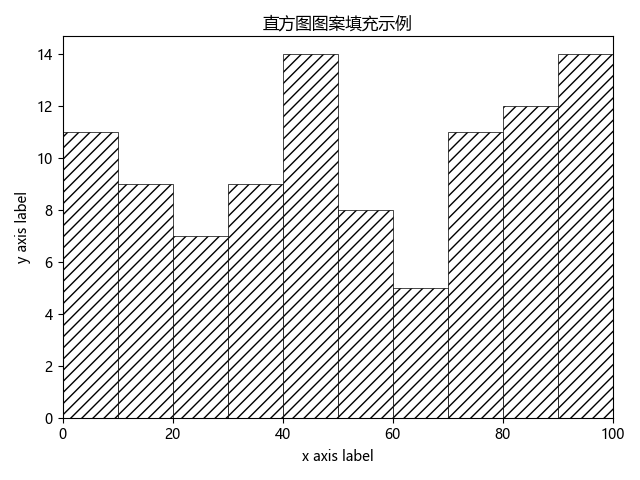

【2x04】填充其他样式

hatch 参数可以让直方图的矩形填充其他样式，可选值有：'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'。可以是不同图案的组合形式，如果有相同的图案，则会增加填充的密度。

import numpy as np
import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']  # 设置中文显示x = np.random.randint(0, 101, 100)  # 数据集
bins = np.arange(0, 101, 10)        # 分布区间 [0,10)、[10,20)...[90,100]# 矩形颜色为白色，使用 / 填充，边缘线宽0.5，颜色为黑色
plt.hist(x, bins=bins, color='w', hatch='///', linewidth=0.5, edgecolor='k')
plt.xlim(0, 100)                   # x 轴刻度范围
plt.title('直方图图案填充示例')     # 标题
plt.xlabel('x axis label')         # x 轴标签
plt.ylabel('y axis label')         # y 轴标签plt.show()

【3x00】柱状图的绘制

【3x01】函数介绍 matplotlib.pyplot.bar()

matplotlib.pyplot.bar() 函数用于绘制柱状图。

基本语法：matplotlib.pyplot.bar(x, height[, width=0.8, bottom=None, align='center', \*\*kwargs])

基本参数：

参数	描述
x	标量序列，每个矩形对应的 x 轴刻度
height	标量或标量序列，每个矩形对应的高度，即 y 轴刻度
width	标量或数组类型，每个矩形的宽度，默认为 0.8
bottom	标量或数组类型，y 轴的起始位置，默认为 0
align	矩形与 x 轴刻度对齐的位置，'center'：中；'edge'：左边缘

其他参数：

参数	描述
color	标量或数组类型，每个矩形的颜色，与 facecolor 作用相同，指定一个即可，如果两者都指定，则取 facecolor 的值
edgecolor	标量或数组类型，柱状图边缘线的颜色
linewidth	标量或数组类型，柱状图边缘线的宽度，如果为0，则不绘制边
tick_label	标量或数组类型，柱状图 x 轴的刻度标签，默认使用数字标签
xerr / yerr	标量，指定对应标准差（添加误差线时会用到）
ecolor	标量或数组类型，误差线的线条颜色，默认值为 black
capsize	标量，误差线两头横线的宽度，默认为 rcParams["errorbar.capsize"] = 0.0
error_kw	字典类型，可以此字典中定义 ecolor 和 capsize，比单独指定的优先级要高
log	bool 值，y 坐标轴是否以指数刻度显示
alpha	float 类型，矩形透明度
label	图例中显示的标签
linestyle / ls	线条样式，此处指矩形边缘线条样式 '-' or 'solid', '--' or 'dashed', '-.' or 'dashdot' or ':' or 'dotted', 'none' or ' ' or ''
linewidth / lw	线条宽度，此处指矩形边缘线的宽度，float 类型，默认 0.8
hatch	矩形的填充图案，可以是组合形式，如果有相同的图案，则会增加填充的密度 取值可以是：'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'

【3x02】简单柱状图示例

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']x = [1, 2, 3, 4, 5]
height = [5, 7, 4, 3, 1]# 设置 x 轴的标签，也可以用 plt.xticks 方法来设置
tick_label = ['A', 'B', 'C', 'D', 'E']
# 设置颜色序列
color = ['red', 'yellow', 'peru', 'orchid', 'deepskyblue']
# 绘制柱状图，边缘线宽度为1，颜色为黑色，样式为 --
plt.bar(x, height, tick_label=tick_label, color=color, edgecolor='k', linewidth=1, linestyle='--')plt.title('简单柱状图示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')plt.show()

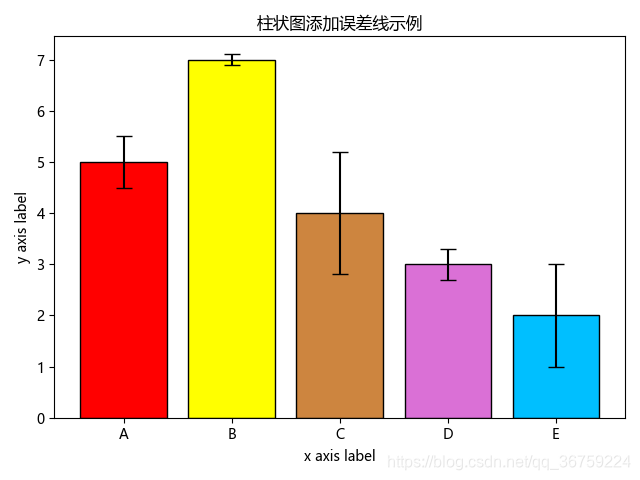

【3x03】添加与标准差的误差线

首先定义一个列表，其中的元素是与每个值对应的标准差，ecolor 和 capsize 参数分别指定误差线的颜色和两头横线的宽度。这两个参数可以通过 error_kw 字典形式组合起来。以字典形式的组合优先级别要比单独指定高。另外，柱状图指定标准差时要用 yerr，条形图（横向排列的柱状图）指定标准差时要用 xerr。

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']x = [1, 2, 3, 4, 5]
height = [5, 7, 4, 3, 2]
std = [0.5, 0.1, 1.2, 0.3, 1.0]   # 标准差tick_label = ['A', 'B', 'C', 'D', 'E']  # 设置 x 轴的标签，也可以用 plt.xticks 方法来设置
color = ['red', 'yellow', 'peru', 'orchid', 'deepskyblue']  # 设置颜色序列
plt.bar(x,height,tick_label=tick_label,color=color,yerr=std,              # 指定对应标准差# error_kw={#     'ecolor': 'k',   # 指定误差线的颜色#     'capsize': 6     # 指定误差线两头横线的宽度# },ecolor='k',capsize=6,edgecolor='k',         # 指定边缘线颜色linewidth=1            # 指定边缘线宽度
)plt.title('柱状图添加误差线示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')plt.show()

【3x04】多序列柱状图

在绘制多序列的柱状图时，只需要多次调用 matplotlib.pyplot.bar() 函数即可，指定一个较小的宽度值（偏移量），绘制不同数据时设置不同的 x 位置刻度即可。

import numpy as np
import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']x = np.arange(5)
height1 = np.array([5, 7, 4, 3, 2])
height2 = np.array([2, 4, 6, 7, 3])
height3 = np.array([3, 1, 7, 5, 2])# 设置宽度值（偏移量）
width = 0.3
# 绘制不同数据时，x 轴依次增加一个偏移量
plt.bar(x, height1, width, label='bar1')
plt.bar(x + width, height2, width, label='bar2')
plt.bar(x + width * 2, height3, width, label='bar3')# 设置 x 轴刻度的标签
plt.xticks(x + width, ['A', 'B', 'C', 'D', 'E'])
plt.title('多序列柱状图示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')
plt.legend()plt.show()

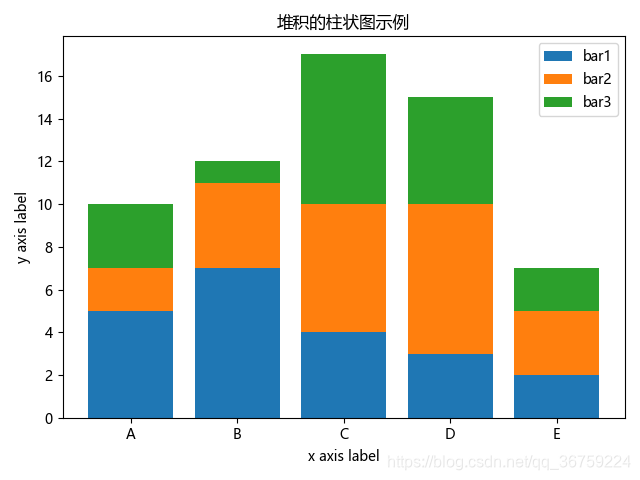

【3x05】堆积的柱状图

所谓堆积图，就是将多序列数据堆积到一个矩形上显示，在柱状图中要实现堆积图，只需要改变 bottom 参数即可，bottom 参数用于设置 y 轴基线，即柱状图的底边在 y 轴上的起始刻度，第一条数据 data1 的基线可以设置为 0，即默认值，第二条数据 data2 的基线可以设置在 data1 的上方，即 bottom=data1，第三条数据 data3 的基线可以设置在 data1 + data2 的上方，即 bottom=data1+data2，以此类推。

import numpy as np
import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']x = np.arange(5)
height1 = np.array([5, 7, 4, 3, 2])
height2 = np.array([2, 4, 6, 7, 3])
height3 = np.array([3, 1, 7, 5, 2])plt.bar(x, height1, label='bar1')
plt.bar(x, height2, label='bar2', bottom=height1)
plt.bar(x, height3, label='bar3', bottom=(height2+height1))plt.xticks(x, ['A', 'B', 'C', 'D', 'E'])
plt.title('堆积的柱状图示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')
plt.legend()plt.show()

【3x06】填充其他样式

hatch 参数可以让柱状图的矩形填充其他样式，可选值有：'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'。可以是不同图案的组合形式，如果有相同的图案，则会增加填充的密度。

import numpy as np
import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']x = np.arange(5)
height1 = np.array([5, 7, 4, 3, 2])
height2 = np.array([2, 4, 6, 7, 3])
height3 = np.array([3, 1, 7, 5, 2])plt.bar(x, height1, label='bar1', color='w', hatch='///')
plt.bar(x, height2, label='bar2', bottom=height1, color='w', hatch='xxx')
plt.bar(x, height3, label='bar3', bottom=(height2+height1), color='w', hatch='|||')plt.xticks(x, ['A', 'B', 'C', 'D', 'E'])
plt.title('柱状图图案填充示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')
plt.legend()plt.show()

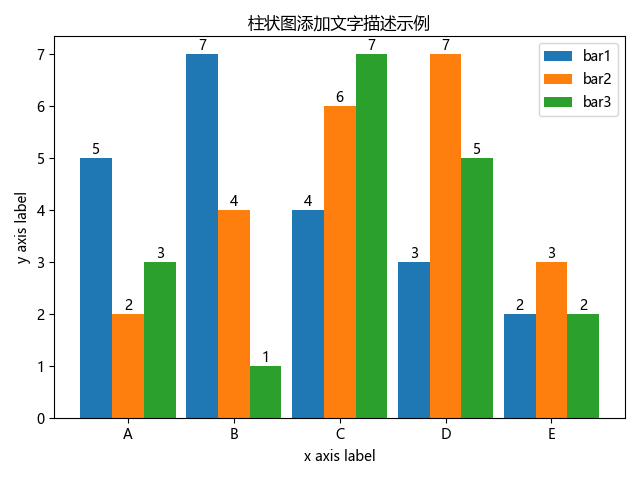

【3x07】添加文字描述

利用 matplotlib.pyplot.text() 方法可以在柱状图每个矩形上方添加文字描述。具体参数解释可参考前面的文章：《Python 数据分析三剑客之 Matplotlib（二）：文本描述 / 中文支持 / 画布 / 网格等基本图像属性》

import numpy as np
import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']x = np.arange(5)
height1 = np.array([5, 7, 4, 3, 2])
height2 = np.array([2, 4, 6, 7, 3])
height3 = np.array([3, 1, 7, 5, 2])width = 0.3
# 绘制不同数据时，x 轴依次增加一个偏移量
plt.bar(x, height1, width, label='bar1')
plt.bar(x + width, height2, width, label='bar2')
plt.bar(x + width * 2, height3, width, label='bar3')# 依次添加每条数据的标签
for a, b in zip(x, height1):plt.text(a, b, b, ha='center', va='bottom')
for c, d in zip(x, height2):plt.text(c + width, d, d, ha='center', va='bottom')
for e, f in zip(x, height3):plt.text(e + width * 2, f, f, ha='center', va='bottom')# 设置 x 轴刻度的标签
plt.xticks(x + width, ['A', 'B', 'C', 'D', 'E'])
plt.title('柱状图添加文字描述示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')
plt.legend()plt.show()

---

这里是一段防爬虫文本，请读者忽略。
本文原创首发于 CSDN，作者 TRHX。
博客首页：https://itrhx.blog.csdn.net/
本文链接：https://itrhx.blog.csdn.net/article/details/105952856
未经授权，禁止转载！恶意转载，后果自负！尊重原创，远离剽窃！

---

【4x00】条形图的绘制

【4x01】函数介绍 matplotlib.pyplot.barh()

matplotlib.pyplot.barh() 函数用于绘制条形图（水平排列的柱状图）。

基本语法：matplotlib.pyplot.barh(y, width[, height=0.8, left=None, align='center', color, \*\*kwargs])

参数	描述
y	标量或数组类型，每个矩形对应的 y 轴刻度
width	标量或数组类型，每个矩形的宽度，即 x 轴刻度
height	标量序列，每个矩形的高度，默认 0.8
left	标量序列，每个矩形的左侧 x 坐标的起始位置，默认值为 0
align	矩形的底边与 y 轴刻度对齐的位置，'center'：中；'edge'：底边

其他参数：

参数	描述
color	标量或数组类型，每个矩形的颜色，与 facecolor 作用相同，指定一个即可，如果两者都指定，则取 facecolor 的值
edgecolor	标量或数组类型，条形图边缘线的颜色
linewidth	标量或数组类型，条形图边缘线的宽度，如果为0，则不绘制边
tick_label	标量或数组类型，条形图 y 轴的刻度标签，默认使用数字标签
xerr / yerr	标量，指定对应标准差（添加误差线时会用到）
ecolor	标量或数组类型，误差线的线条颜色，默认值为 black
capsize	标量，误差线两头横线的宽度，默认为 rcParams["errorbar.capsize"] = 0.0
error_kw	字典类型，可以此字典中定义 ecolor 和 capsize，比单独指定的优先级要高
log	bool 值，y 坐标轴是否以指数刻度显示
alpha	float 类型，矩形透明度
label	图例中显示的标签
linestyle / ls	线条样式，此处指矩形边缘线条样式 '-' or 'solid', '--' or 'dashed', '-.' or 'dashdot' or ':' or 'dotted', 'none' or ' ' or ''
linewidth / lw	线条宽度，此处指矩形边缘线的宽度，float 类型，默认 0.8
hatch	矩形的填充图案，可以是组合形式，如果有相同的图案，则会增加填充的密度 取值可以是：'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'

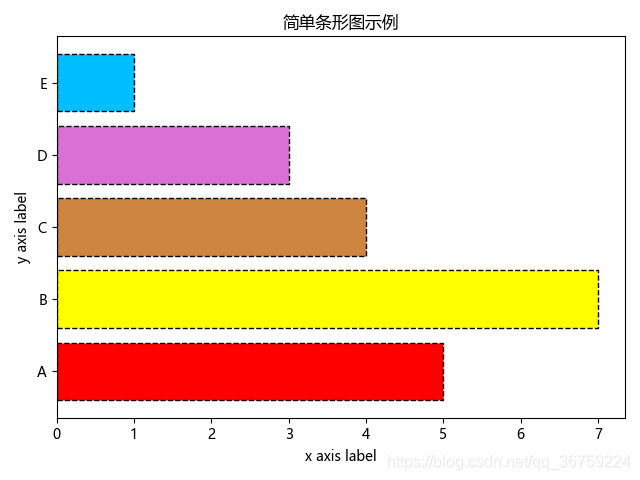

【4x02】简单条形图示例

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']y = [1, 2, 3, 4, 5]
width = [5, 7, 4, 3, 1]tick_label = ['A', 'B', 'C', 'D', 'E']
color = ['red', 'yellow', 'peru', 'orchid', 'deepskyblue']
plt.barh(y, width, tick_label=tick_label, color=color, edgecolor='k', linewidth=1, linestyle='--')plt.title('简单条形图示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')plt.show()

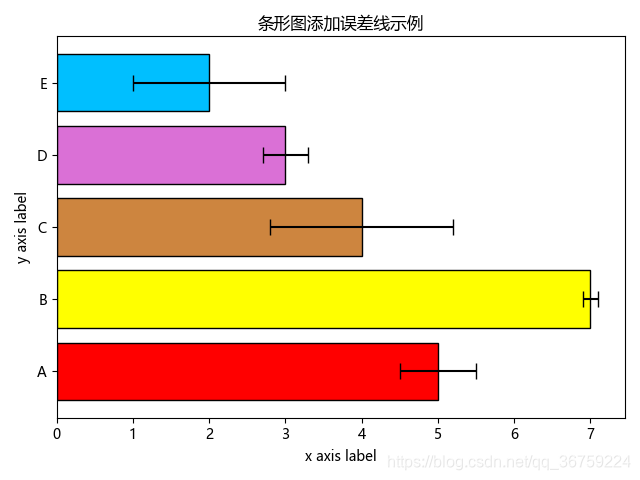

【4x03】添加与标准差的误差线

与柱状图一样，首先定义一个列表，其中的元素是与每个值对应的标准差，ecolor 和 capsize 参数分别指定误差线的颜色和两头横线的宽度。这两个参数可以通过 error_kw 字典形式组合起来。以字典形式的组合优先级别要比单独指定高。另外，柱状图指定标准差时要用 yerr，条形图（横向排列的柱状图）指定标准差时要用 xerr。

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']y = [1, 2, 3, 4, 5]
width = [5, 7, 4, 3, 2]
std = [0.5, 0.1, 1.2, 0.3, 1.0]  # 标准差tick_label = ['A', 'B', 'C', 'D', 'E']   # 设置 x 轴的标签，也可以用 plt.xticks 方法来设置
color = ['red', 'yellow', 'peru', 'orchid', 'deepskyblue']  # 颜色序列
plt.barh(y,width,tick_label=tick_label,color=color,xerr=std,               # 指定对应标准差# error_kw={#     'ecolor': 'k',    # 指定误差线的颜色#     'capsize': 6      # 指定误差线两头横线的宽度# },ecolor='k',capsize=6,edgecolor='k',          # 指定边缘线颜色linewidth=1             # 指定边缘线宽度
)plt.title('条形图添加误差线示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')plt.show()

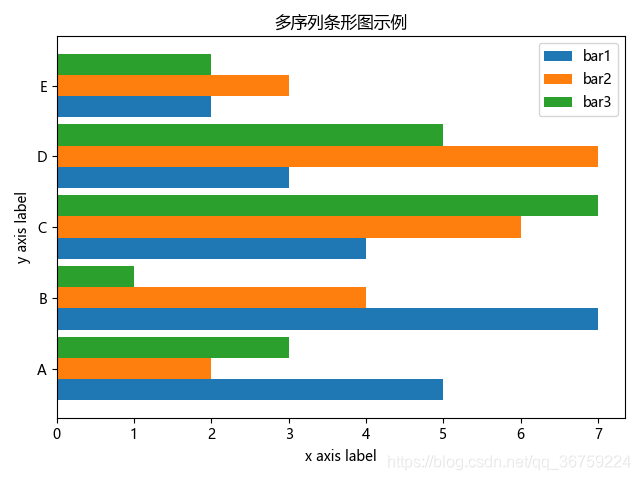

【4x04】多序列条形图

与多序列柱状图类似，在绘制多序列的条形图时，只需要多次调用 matplotlib.pyplot.barh() 函数即可，指定一个较小的高度值（偏移量），绘制不同数据时设置不同的 y 位置刻度即可。

import numpy as np
import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']y = np.arange(5)
width1 = np.array([5, 7, 4, 3, 2])
width2 = np.array([2, 4, 6, 7, 3])
width3 = np.array([3, 1, 7, 5, 2])# 设置高度值（偏移量）
height = 0.3
# 绘制不同数据时，y 轴依次增加一个偏移量
plt.barh(y, width1, height, label='bar1')
plt.barh(y + height, width2, height, label='bar2')
plt.barh(y + height * 2, width3, height, label='bar3')# 设置 y 轴刻度的标签
plt.yticks(y + height, ['A', 'B', 'C', 'D', 'E'])
plt.title('多序列条形图示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')
plt.legend()plt.show()

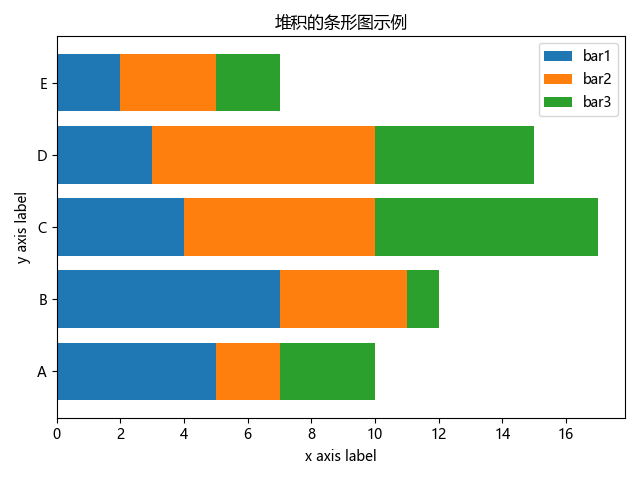

【4x05】堆积的条形图

堆积图就是将多序列数据堆积到一个矩形上显示，和堆积的柱状图类似，在条形图中要实现堆积图，只需要改变 left 参数即可，left 参数用于设置 x 轴基线，即柱状图的底边在 x 轴上的起始刻度，第一条数据 data1 的基线可以设置为 0，即默认值，第二条数据 data2 的基线可以设置在 data1 的上方，即 left=data1，第三条数据 data3 的基线可以设置在 data1 + data2 的上方，即 left=data1+data2，以此类推。

import numpy as np
import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']y = np.arange(5)
width1 = np.array([5, 7, 4, 3, 2])
width2 = np.array([2, 4, 6, 7, 3])
width3 = np.array([3, 1, 7, 5, 2])plt.barh(y, width1, label='bar1')
plt.barh(y, width2, label='bar2', left=width1)
plt.barh(y, width3, label='bar3', left=(width1+width2))plt.yticks(y, ['A', 'B', 'C', 'D', 'E'])
plt.title('堆积的条形图示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')
plt.legend()plt.show()

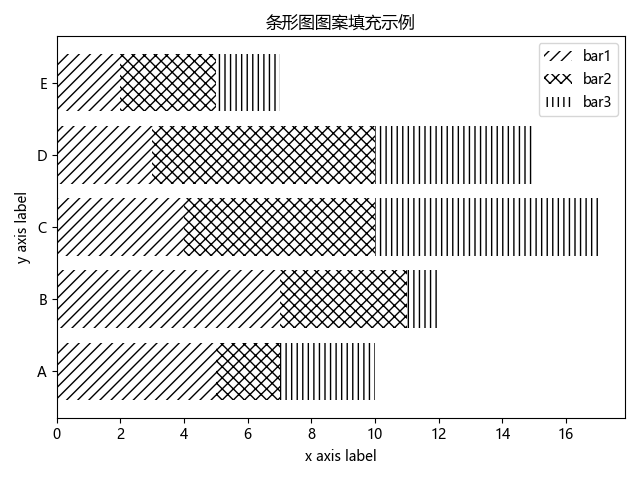

【4x06】填充其他样式

hatch 参数可以让柱状图的矩形填充其他样式，可选值有：'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'。可以是不同图案的组合形式，如果有相同的图案，则会增加填充的密度。

import numpy as np
import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']y = np.arange(5)
width1 = np.array([5, 7, 4, 3, 2])
width2 = np.array([2, 4, 6, 7, 3])
width3 = np.array([3, 1, 7, 5, 2])plt.barh(y, width1, label='bar1', color='w', hatch='///')
plt.barh(y, width2, label='bar2', left=width1, color='w', hatch='xxx')
plt.barh(y, width3, label='bar3', left=(width1+width2), color='w', hatch='|||')plt.yticks(y, ['A', 'B', 'C', 'D', 'E'])
plt.title('条形图图案填充示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')
plt.legend()plt.show()

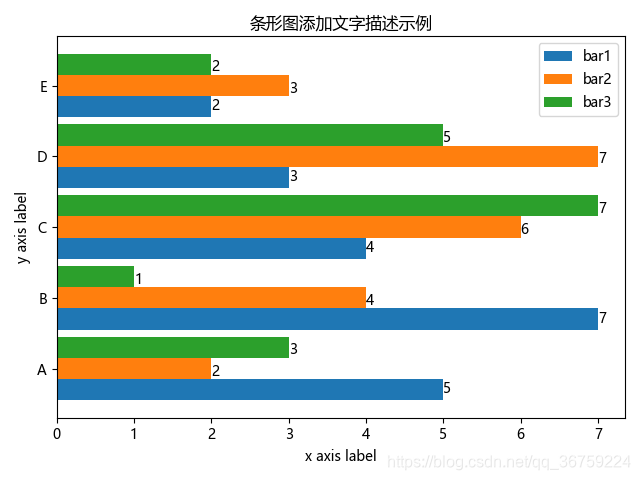

【4x07】添加文字描述

利用 matplotlib.pyplot.text() 方法可以在条形图每个矩形上方添加文字描述。具体参数解释可参考前面的文章：《Python 数据分析三剑客之 Matplotlib（二）：文本描述 / 中文支持 / 画布 / 网格等基本图像属性》

import numpy as np
import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']y = np.arange(5)
width1 = np.array([5, 7, 4, 3, 2])
width2 = np.array([2, 4, 6, 7, 3])
width3 = np.array([3, 1, 7, 5, 2])height = 0.3
# 绘制不同数据时，y 轴依次增加一个偏移量
plt.barh(y, width1, height, label='bar1')
plt.barh(y + height, width2, height, label='bar2')
plt.barh(y + height * 2, width3, height, label='bar3')# 依次添加每条数据的标签
for a, b in zip(width1, y):plt.text(a, b-0.05, a)
for c, d in zip(width2, y):plt.text(c, d+0.20, c)
for e, f in zip(width3, y):plt.text(e, f+0.50, e)# 设置 y 轴刻度的标签
plt.yticks(y + height, ['A', 'B', 'C', 'D', 'E'])
plt.title('条形图添加文字描述示例')
plt.xlabel('x axis label')
plt.ylabel('y axis label')
plt.legend()plt.show()

---

这里是一段防爬虫文本，请读者忽略。
本文原创首发于 CSDN，作者 TRHX。
博客首页：https://itrhx.blog.csdn.net/
本文链接：https://itrhx.blog.csdn.net/article/details/105952856
未经授权，禁止转载！恶意转载，后果自负！尊重原创，远离剽窃！

---
